Khay Gridfinity 1x1x2 và 1x1x3 có nắp đậy, chia ngăn đa dạng

Tác giả mhejjas_547474

Lượt tải
2.334
Lượt thích
1.205
Lượt coi
20.418

File 19 3,4 MB

  • 1_x_1_Sliding_Lid_Parametric_1773421256.STLSTL · 75,1 KB
  • 1_x_1_x_2_1773421257.STLSTL · 162,8 KB
  • 1_x_1_x_2_D2_1773421258.STLSTL · 165,5 KB
  • 1_x_1_x2_D2_1_1773421259.STLSTL · 167,8 KB

Tạo biến thể bằng AI

Dựng một phiên bản khác của mẫu này.

Mở Studio

Thông tin

Mã mẫu
#247639
Danh mục
DIY
Ngày đăng
Giấy phép
CC BY — Ghi công

Mô tả

Mình cũng đã đăng tải các mẫu insert kích thước 2 x 1:

[Cập nhật ngày 01/01/2024]

Đã bổ sung thêm các mẫu mới theo yêu cầu:

1 x 1 x 4, 1 x 1 x 6 và 1 x 1 x 8

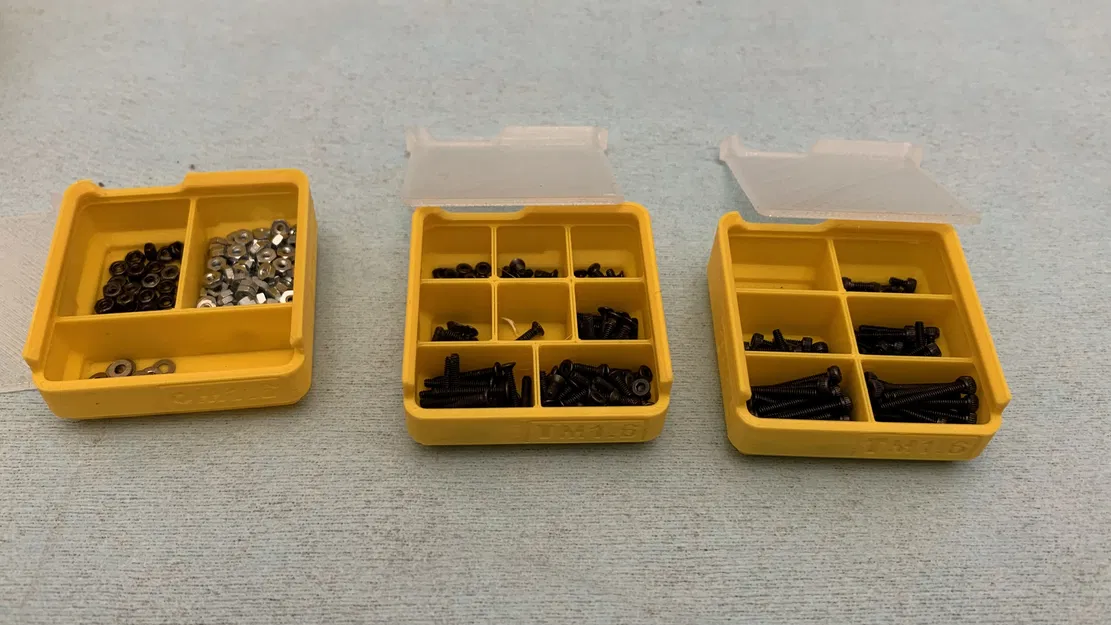

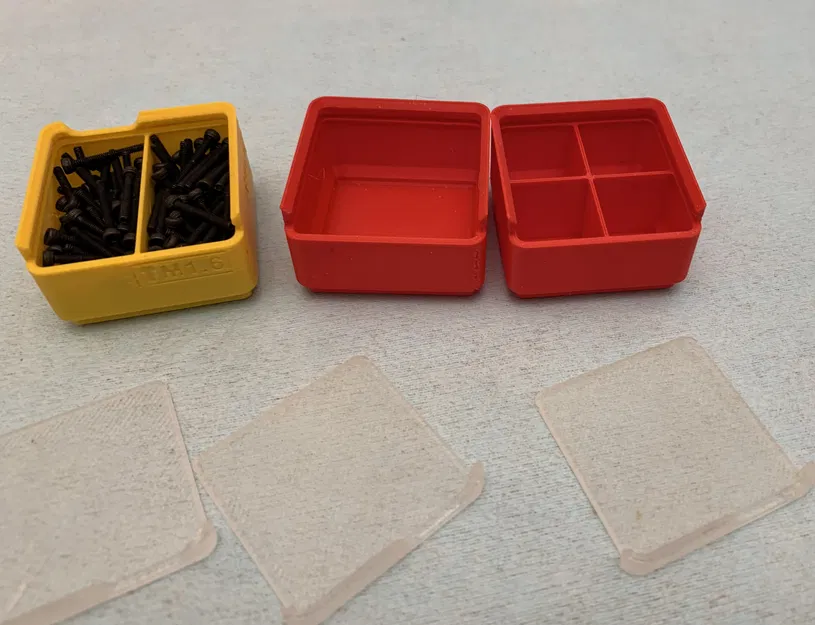

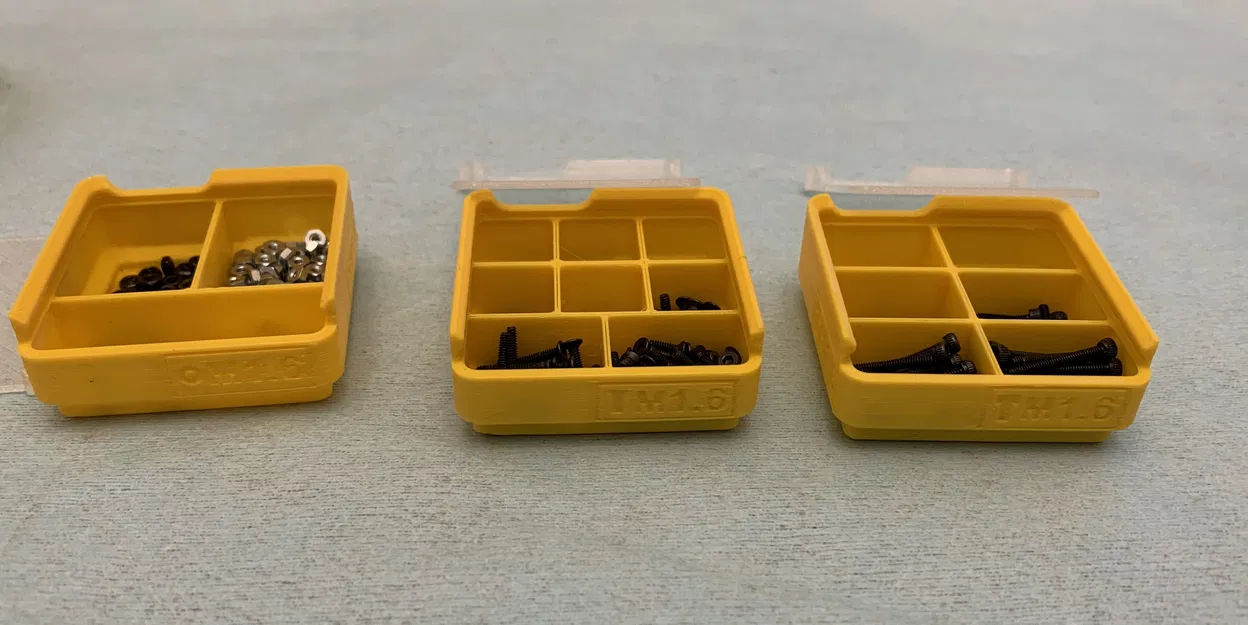

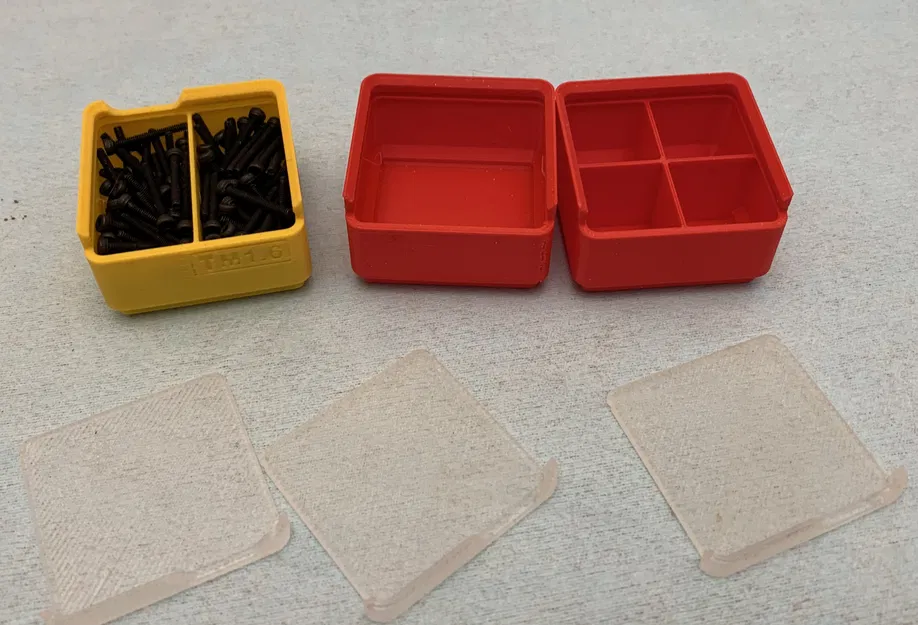

Đây là các khay Gridfinity có nắp đậy riêng biệt dùng để đựng ốc vít và linh kiện nhỏ. Mình bắt đầu làm dự án này để sắp xếp các loại ốc M1.6, M2.0 và M2.5 một cách gọn gàng. Trước đây việc tìm kiếm ốc vít cực kỳ phiền phức. Những linh kiện nhỏ này cần phải để trong từng hộp riêng có nắp đậy, nếu không thì sớm muộn gì chúng cũng bị trộn lẫn vào nhau, chưa kể đến tình huống lỡ tay làm rơi hộp xuống bàn làm việc thì rất mệt. Hồi trước mình có dùng túi zip để phân loại nhưng không tiện để lấy ra sử dụng.

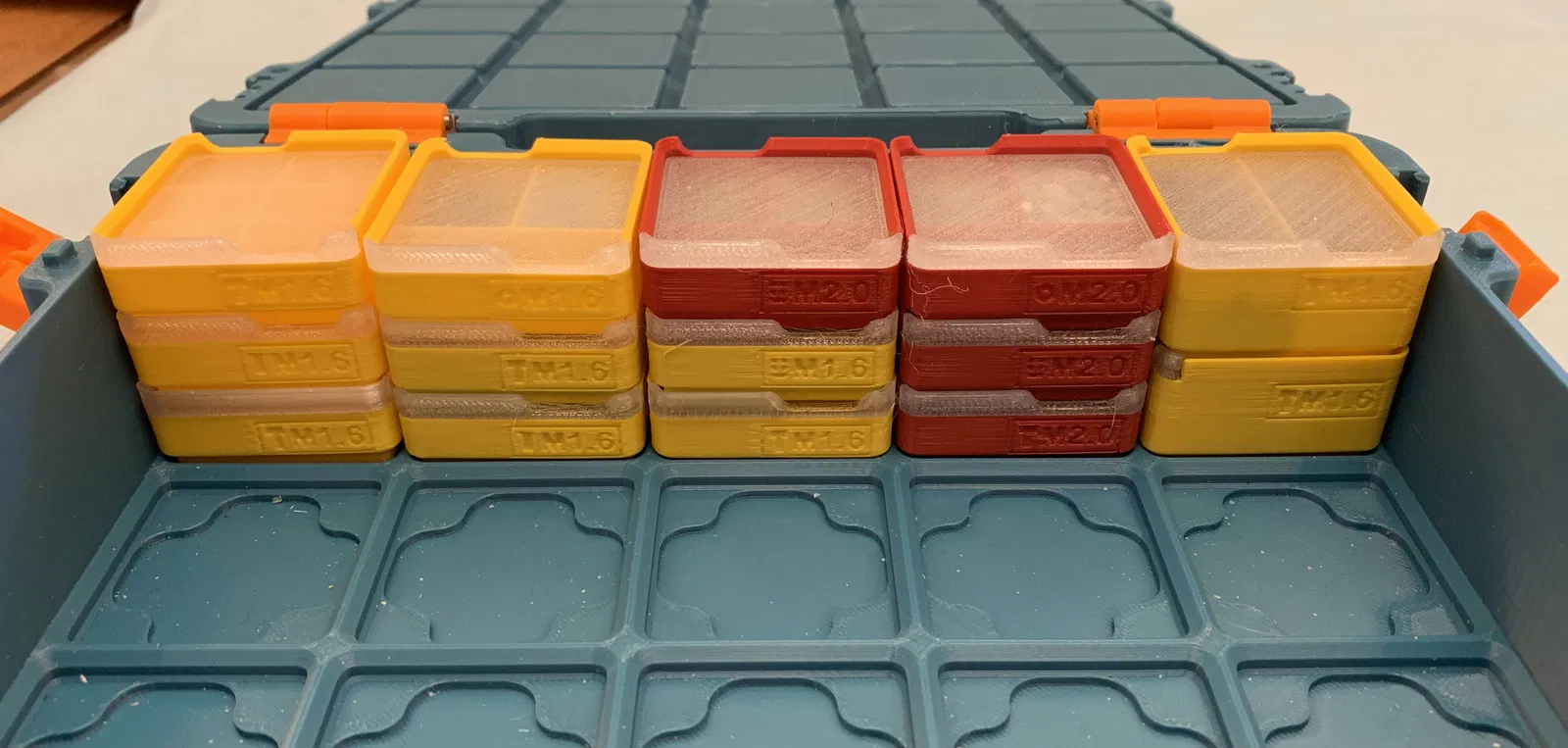

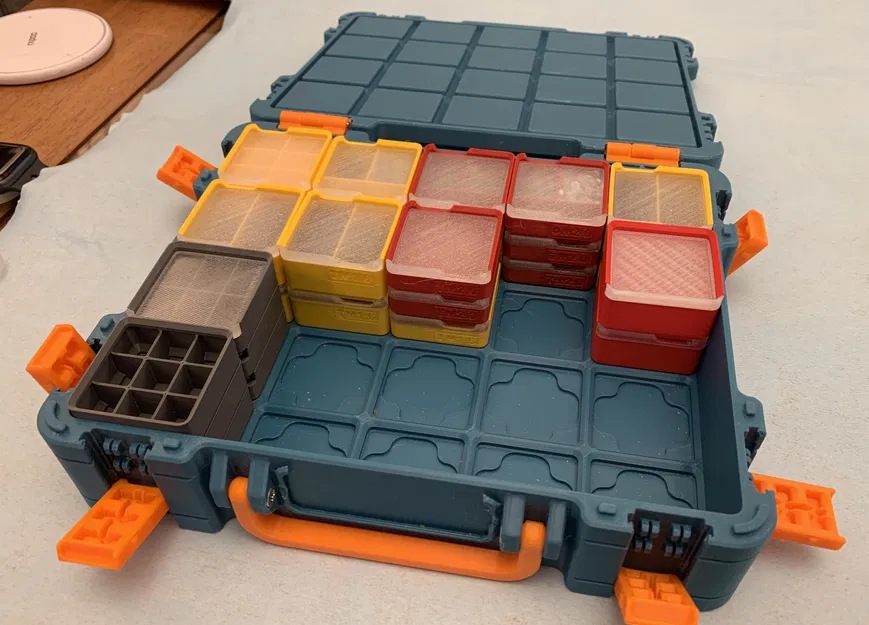

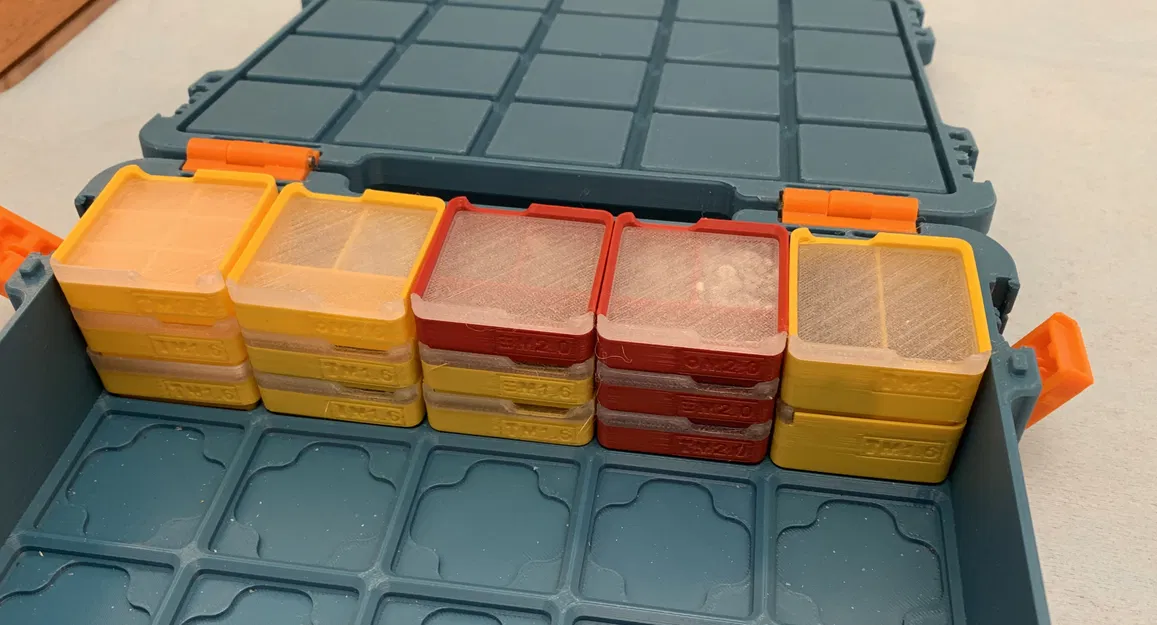

Mình cũng đã tập thói quen mã hóa màu sắc cho dụng cụ và ốc vít từ lâu, ví dụ như sau:

Vàng: ốc M1.6, lục giác 1.5mm, đầu vặn 5.5mm, torx T10

Đỏ: ốc M2.0, lục giác 2mm, đầu vặn 6mm, torx T15

Xanh dương: ốc M2.5, lục giác 2.5mm, đầu vặn 7mm, torx T20

Trắng: ốc M3, lục giác 3mm, đầu vặn 8mm, torx T25

Xanh lá: ốc M4, lục giác 4mm, torx T27

Cam: ốc M5, lục giác 5mm, torx T30

Nếu bạn thích cách sắp xếp này thì nên thử xem, nó giúp không gian làm việc của mình dễ thở hơn nhiều đấy. (Mình vốn hay bày bừa lắm, nhưng làm cách này thì việc dọn dẹp sau khi làm xong cũng nhanh gọn hơn hẳn).

Ngoài ra, mình có đính kèm file PDF ghi chú kích thước của tất cả các kiểu dáng khay chứa bên trong.

Mình in bằng nhựa Devil Design PETG, thông số: 3-3 lớp solid trên và dưới, 3 lớp tường (perimeters), 15% infill dạng gyroid.

Đây là một hệ thống tham số (parametric) vẫn đang trong quá trình hoàn thiện, sẽ còn nhiều thứ hay ho nữa. Hy vọng mọi người thích!

Coi thêm Ẩn bớt

Thông số in

Định dạng
pdfstl
Số file mô hình
19
Tổng dung lượng
3,4 MB
File lớn nhất
558,6 KB
