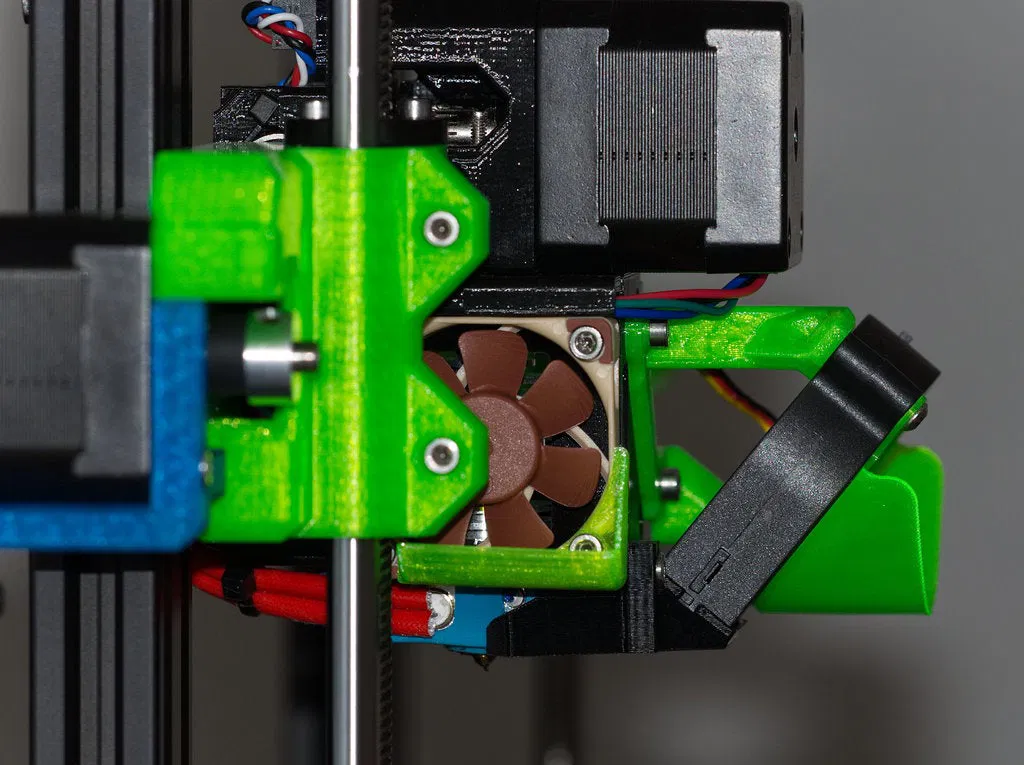

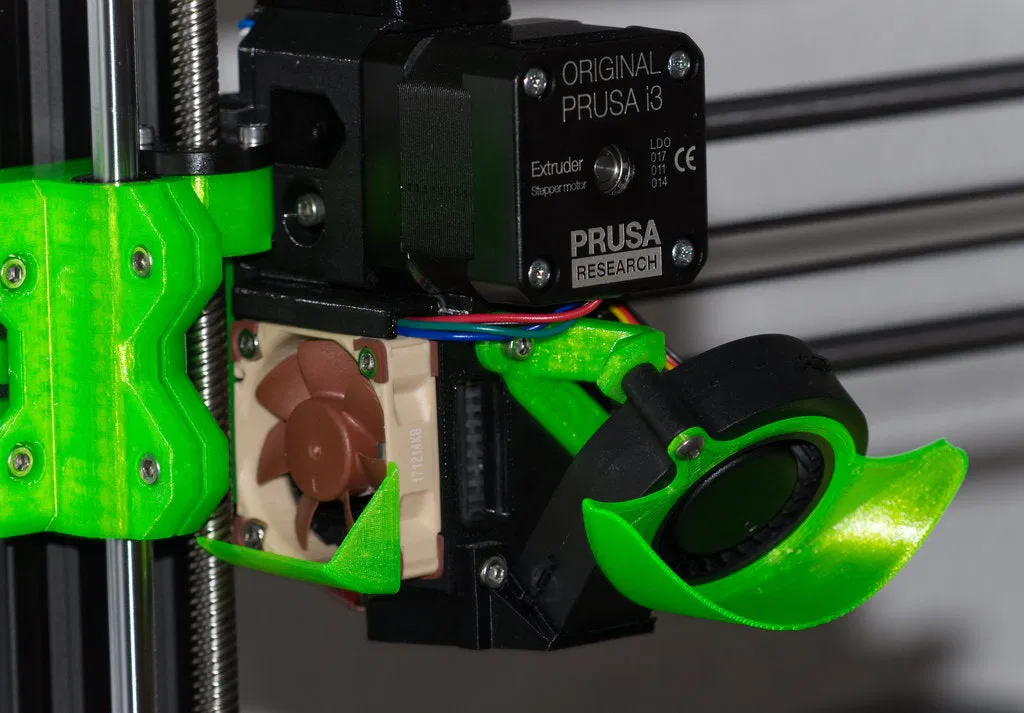

Prusa MK3 Nắp quạt giảm ồn (góc 40°)

Tôi phát hiện ra rằng lực hút của quạt làm mát hotend đã vô tình làm mát luôn cả phần bên trái của bàn nhiệt. Tôi đã đo được chênh lệch nhiệt độ khoảng 5°C giữa hai bên trái và phải. Ngoài ra, tôi cũng không thích việc quạt làm mát chi tiết bị nghiêng hút thêm khí nóng từ bàn nhiệt vào.

---------------------------------------------------------------------------------------------------------

Phần nắp che (shroud) này không tương thích với dòng MK3S đời mới hơn, nhưng bạn có thể tìm phiên bản dành riêng cho dòng “S” trong mục “Remixes”.

---------------------------------------------------------------------------------------------------------

Các loại nắp quạt hiện có trên thị trường không đáp ứng được nhu cầu của tôi. Chẳng hạn như chúng làm cản trở luồng khí quá nhiều, dẫn đến gây ra tiếng ồn. Trọng lượng cũng là một yếu tố vì tôi muốn bộ đùn (extruder) nhẹ nhất có thể (dù biết là rất nhỏ, nhưng với tôi thì mỗi mg đều quan trọng ;D).

Tôi cũng có đính kèm bộ đùn MK3 cải tiến của vekoj, vì trong file nguồn Fusion 360 của mình, tôi đã sử dụng mô hình quạt ly tâm từ file step của anh ấy. Đây cũng chính là bộ đùn mà tôi đang sử dụng và nó hoạt động cực kỳ ổn định!

Bao gồm File nguồn Tôi đã đính kèm file nguồn .f3d với hy vọng mọi người sẽ chia sẻ file nguồn nhiều hơn cho các thiết kế của mình. Thông thường tôi muốn tùy chỉnh một món đồ mà chỉ có file .stl thì thật là bất tiện. Vì vậy, tôi không muốn bất kỳ ai phải bực mình khi muốn sửa đổi thiết kế của tôi.

Hướng dẫn in

Thiết lập in ấn

Độ phân giải: Chiều cao lớp 0,2 mm và đầu phun 0,4 mm Độ đặc (Infill): 100% Nhựa in: 3DPSP PETG màu xanh trong suốt

Nắp quạt hotend:

Phần này khá dễ in, không cần các thiết lập đặc biệt nào.

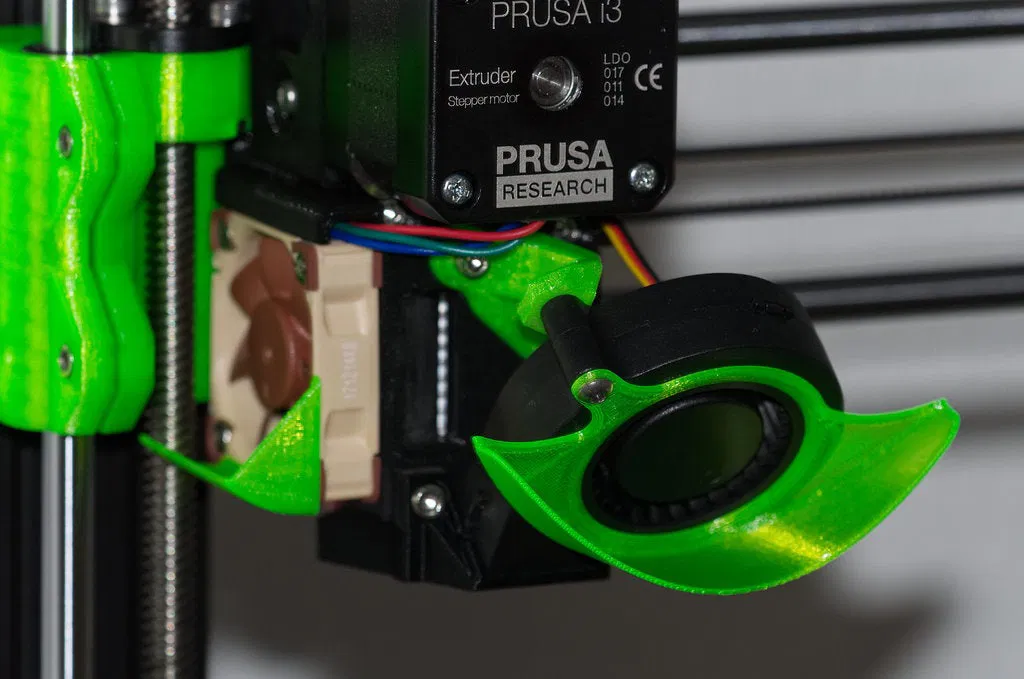

Nắp quạt ly tâm (Radial fan shroud):

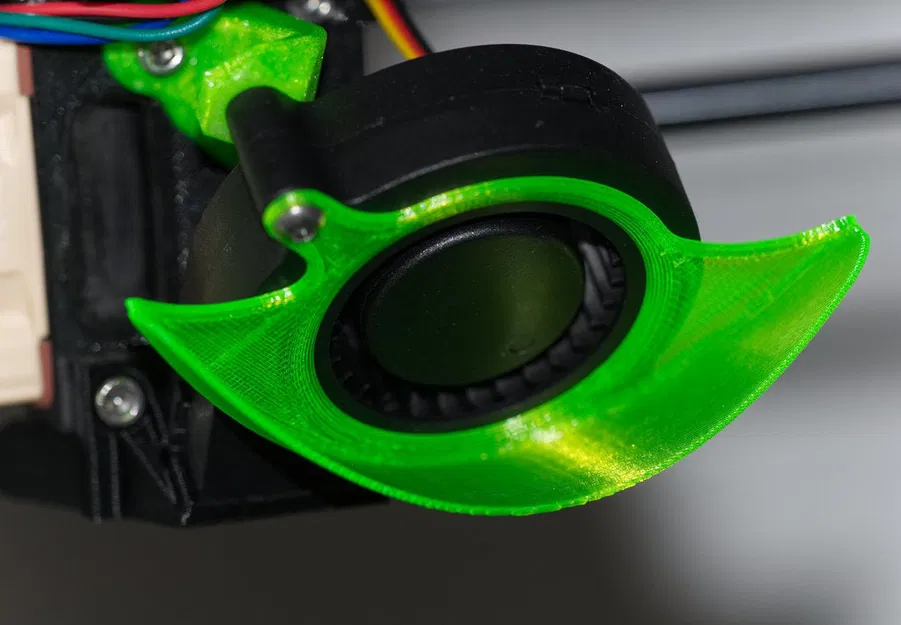

Phần này hơi khó in một chút với nhựa PETG. Tôi muốn nó có độ trong suốt nên không thể giảm nhiệt độ in. Lần in đầu tiên với cấu hình PETG mặc định của Slic3r-PE bị võng ở các đoạn nhô ra. Đến lần thử thứ hai, tôi tăng tốc độ quạt làm mát chi tiết lên khoảng 20% và kết quả rất tuyệt vời (xem ảnh). Tuy nhiên, kết quả thực tế còn phụ thuộc vào loại nhựa, máy in và nhiệt độ môi trường, nên bạn cần tự tìm thông số phù hợp nhất.

Hậu kỳ

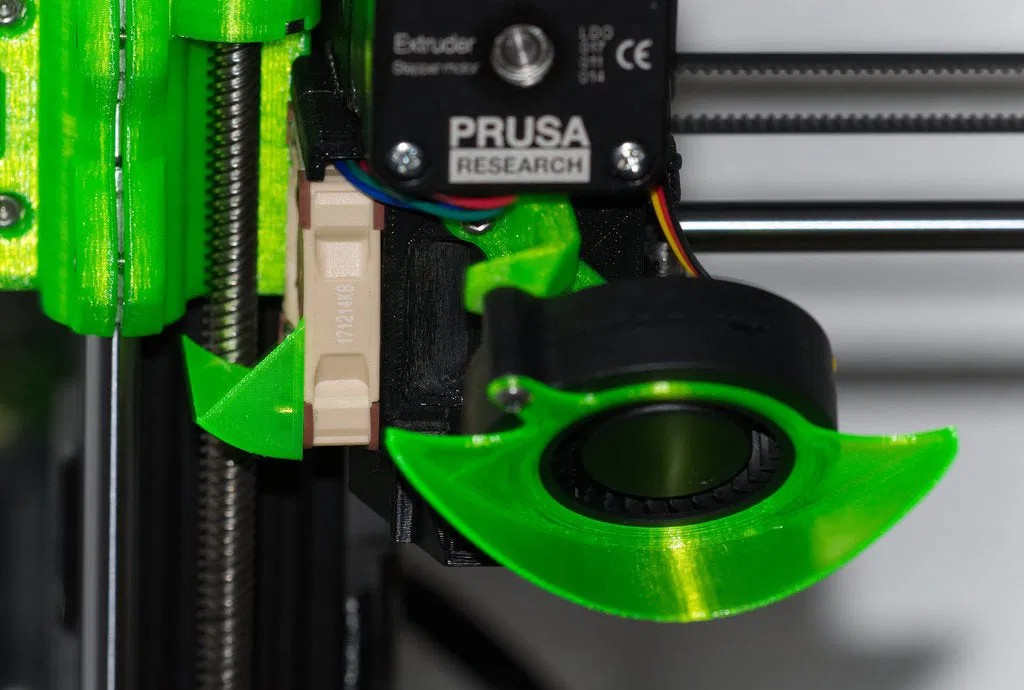

Căn chỉnh nắp quạt ly tâm

Vì lỗ vít của quạt khá lớn nên nó không tự căn chỉnh được.

Đầu tiên, nới lỏng cả hai ốc vít của quạt, sau đó căn giữa nắp che trên quạt rồi siết chặt ốc lại (đây là cách tôi đã lắp).

Tôi đã nghĩ đến việc làm lỗ vít trên nắp che nhỏ hơn, nhưng vì lỗ vít trên quạt vốn đã lớn nên nó vẫn có thể bị lệch.

Cách tôi thiết kế món này

Cách tôi loại bỏ đường vân xấu xí trên nắp quạt ly tâm...

Thiết kế đầu tiên của tôi có phần thành mỏng của nắp che chỉ dày bằng đúng hai đường perimeter (khi slice với đầu phun 0,4 mm). Vì vậy, đầu phun di chuyển “trái->phải” cho một lớp (bắt đầu và kết thúc cùng một phía). Điều này tạo ra một đường vân rất xấu, nơi một cạnh dày hơn hẳn cạnh kia (dày gấp đôi).

Tôi đã khắc phục bằng cách làm cho phần đó dày hơn, để khi slice, có thêm phần nhựa bên trong giữa các đường perimeter. Việc này giúp đầu phun di chuyển “trái->phải->trái” và điểm kết thúc nằm ở “bên trong” lớp in thay vì ở cạnh ngoài.
