Bản lề cửa 270° cho Creality K1 Max (Bản remix)

Remix từ Bản lề cửa 270° in tại chỗ cho K1 Max với chốt cửa Tác giả RIBsfit

Tác giả 3dprinthobby_1599203

Lượt tải
446
Lượt thích
49
Lượt coi
2.785

File 4 553,9 KB

  • K1_Max_270_hinge-Bot_1773417446.stlSTL · 201,6 KB
  • K1_Max_270_hinge-Top_1773417447.stlSTL · 281,4 KB
  • K1_Max_270_hinge-Top-glassPad_1773417448.stlSTL · 35,4 KB
  • K1_Max_270_hinge-Bot-glassPad_1773417449.stlSTL · 35,4 KB

Tạo biến thể bằng AI

Dựng một phiên bản khác của mẫu này.

Mở Studio

Thông tin

Mã mẫu
#247577
Danh mục
Máy In 3D
Ngày đăng

Mô tả

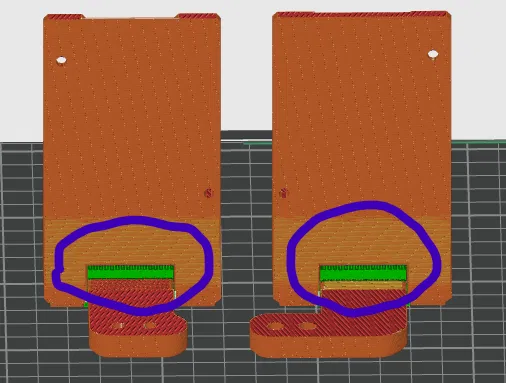

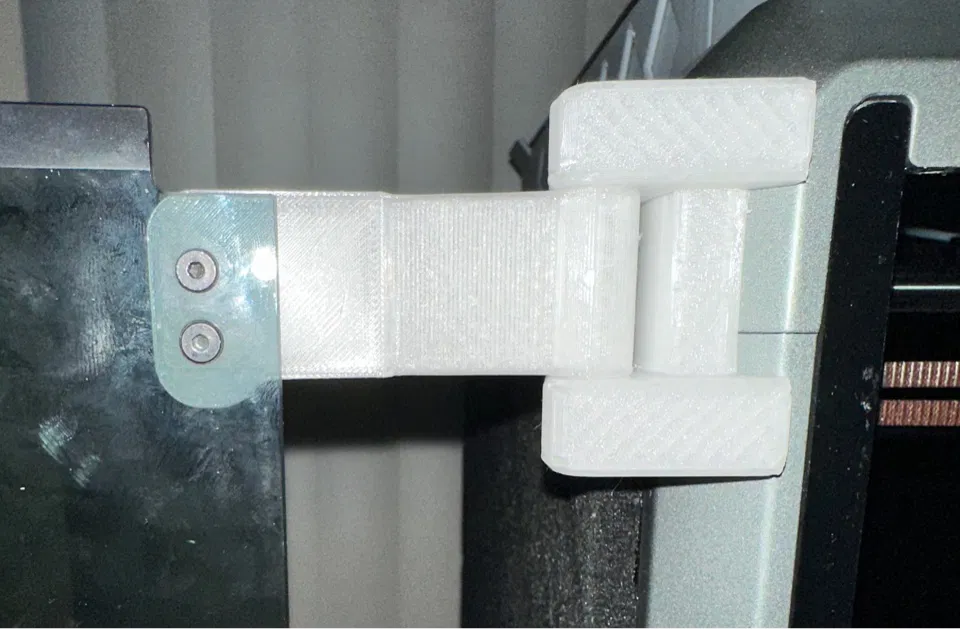

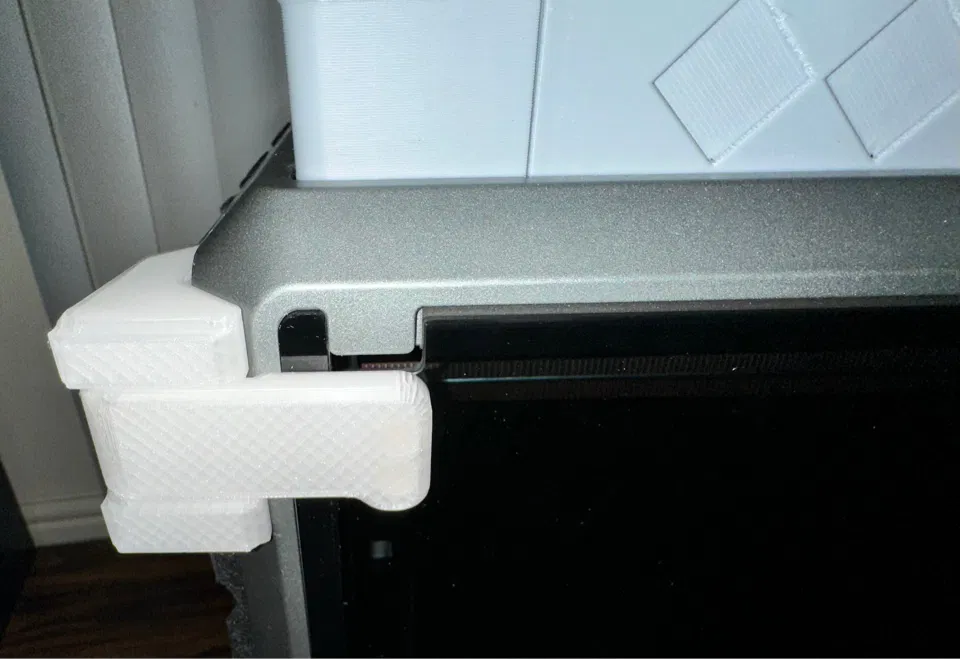

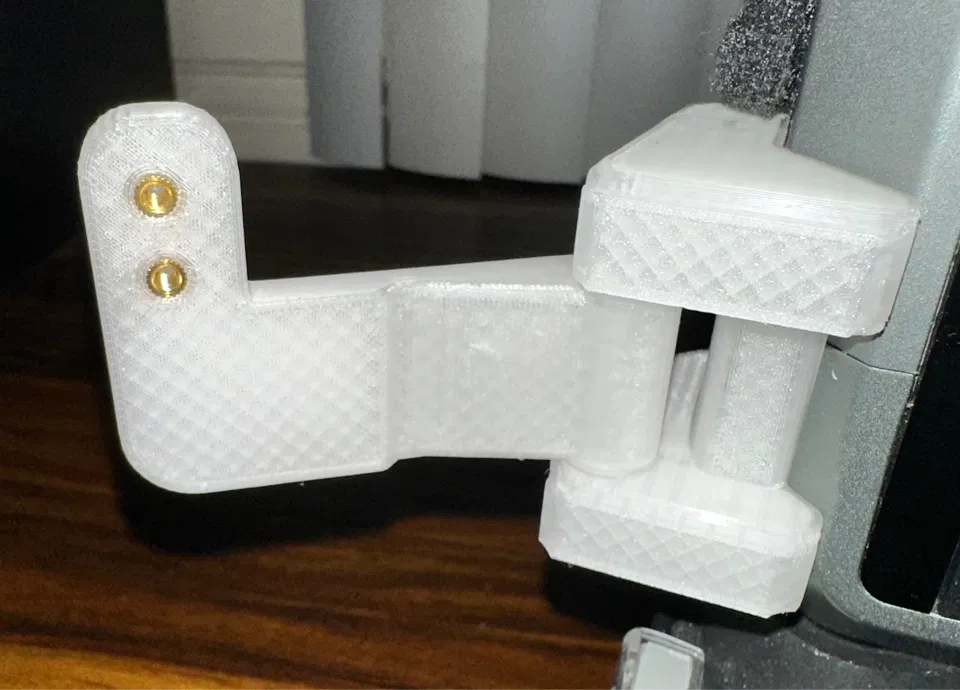

Mình đã remix lại bản thiết kế gốc của @RIBsfit để khắc phục hầu hết các vấn đề mà @Mordiev đã báo cáo. * Cần 2 ốc M3x8mm và 2 ốc M3x16mm để siết chặt bản lề vào khung máy. * Không cần backplate nữa nhưng vẫn cần 4 ốc nhiệt (heat inserts) kích thước M3 x H6mm x OD5mm. Bạn hãy lắp chúng vào phần bản lề phía cánh cửa. * Độ dày của phần bản lề phía cánh cửa đã được tăng lên để không cần dùng miếng đệm riêng biệt nữa. * Dùng tính năng paint-support trong Orca-Slicer để thêm support giữa phần bản lề khung và phần bản lề cánh cửa. * Cuối cùng, do không gian hạn chế nên mình không mở cửa hết cỡ 270 độ, vì vậy mình chưa kiểm tra chốt cửa, nhưng mình nghĩ nó vẫn sẽ hoạt động bình thường với chốt cửa. Cập nhật: * Đã thêm 2 chi tiết nhỏ (dày 1.5mm) để in bằng nhựa TPU làm miếng đệm giữa cửa kính và phần bản lề, phòng trường hợp có người cần dùng đến. Chúc mọi người in ấn thành công!

Coi thêm Ẩn bớt

Thông số in

Định dạng
stl
Số file mô hình
4
Tổng dung lượng
553,9 KB
File lớn nhất
281,4 KB
