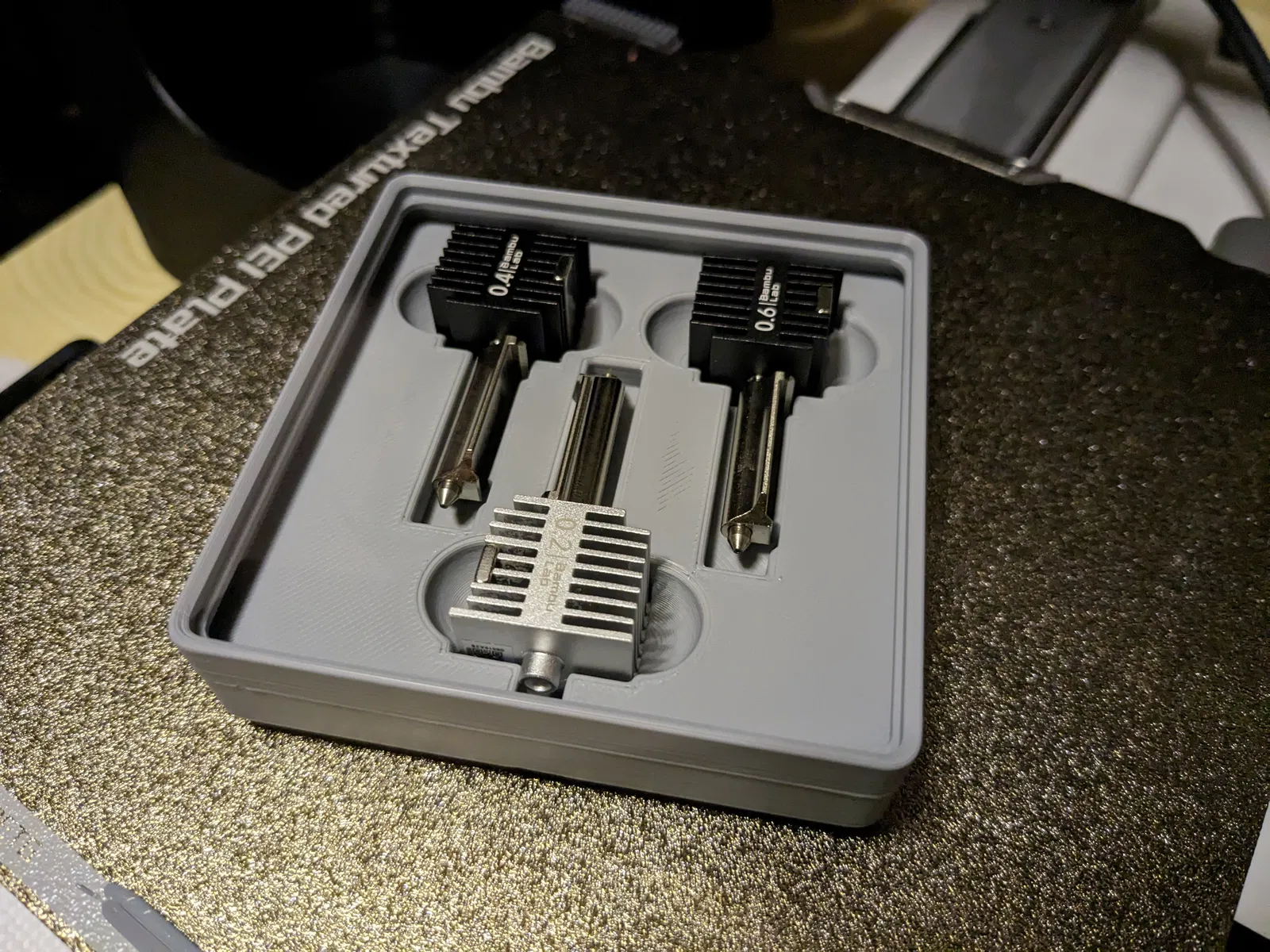

Khay Đựng Nozzle A1 Hệ Gridfinity

Đây là thiết kế 3u vì đây là chiều cao tối thiểu cần thiết. Hộp này sẽ không thể chồng lên nhau nếu có gắn nozzle bên trong. Thiết kế 4u có lẽ sẽ cho phép chồng lên nhau, nhưng (a) mọi người thực sự có bao nhiêu nozzle đâu chứ, và (b) 4u là một chiều cao hơi lạ. Hầu hết các khay thường là 3u hoặc 6u.

Tôi đã quyết định không chừa chỗ cho bao silicone (sock) vì khi lắp đặt thì phải tháo bao ra, nên tôi thấy không cần thiết. Thêm nữa, việc không chừa chỗ cho bao giúp chúng ta có thể xếp nhiều nozzle hơn vào cùng một chỗ.

Tôi đã thêm không gian bên trên và bên dưới cụm nozzle, nhưng tôi không chắc chắn chính xác vị trí sợi nhựa bị cắt, nên có thể bạn sẽ cần gọt tỉa một chút để lắp vừa những nozzle đã qua sử dụng.

Có một đường "hull line" khá rõ trên bản in mẫu. Tôi đã cố gắng xử lý bằng cách thêm một đường vát (chamfer) bên trong, nhưng không gian làm việc hơi hạn chế nên có thể nó sẽ không giúp ích được nhiều lắm.
