Vỏ hộp D1 Mini cho WLED

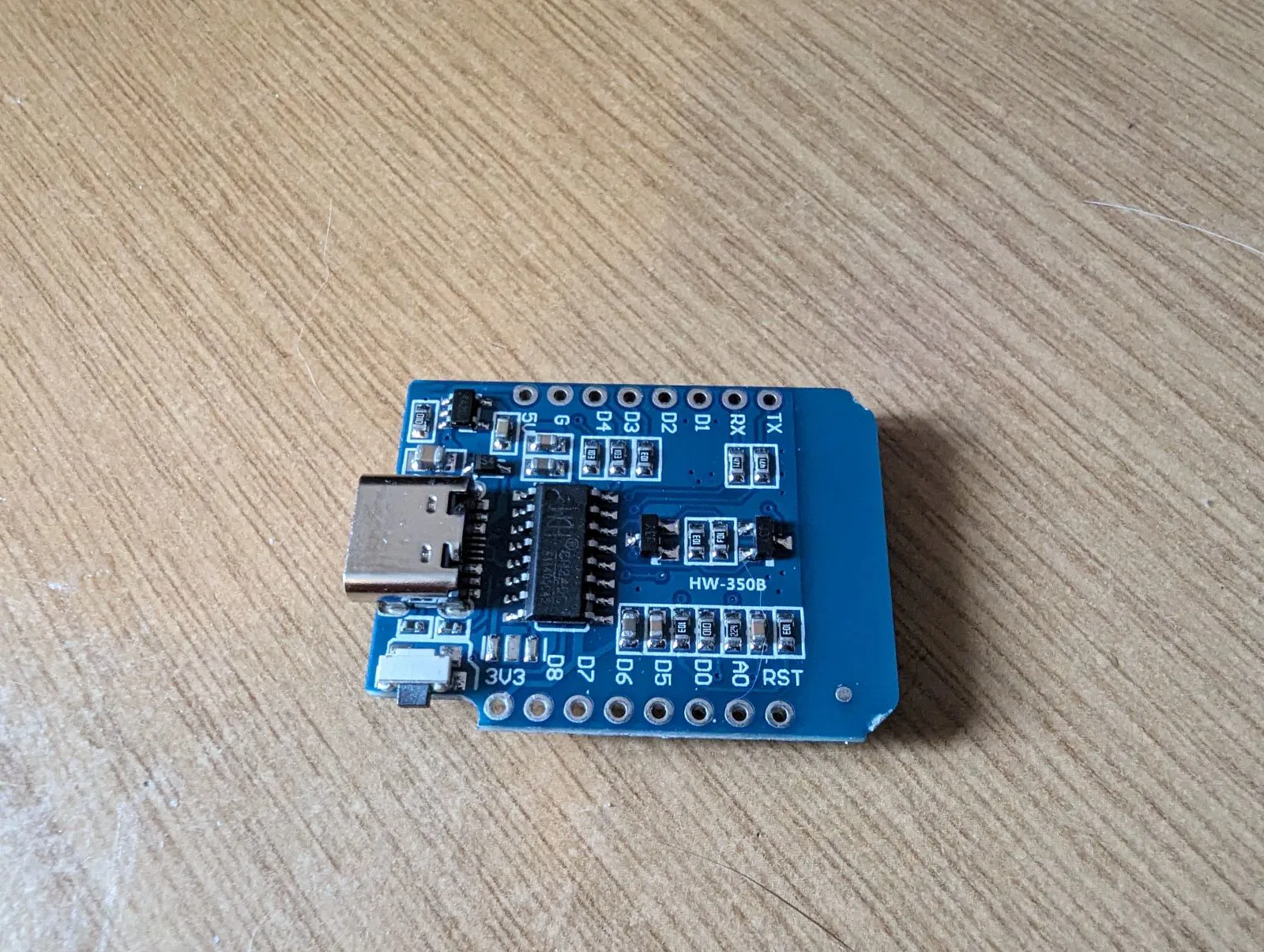

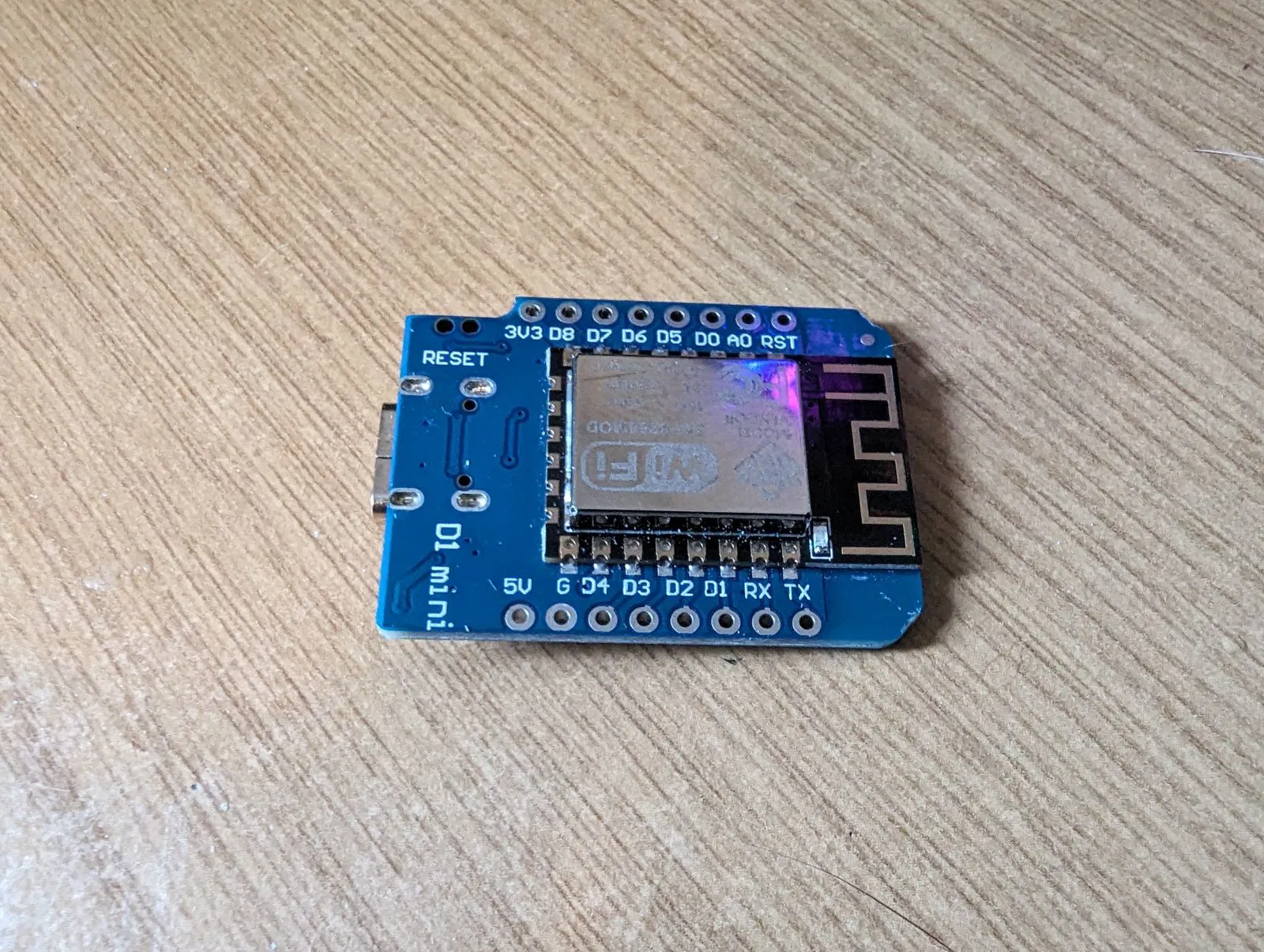

Mình muốn tìm một chiếc vỏ hộp nhỏ gọn cho D1 Mini để chạy WLED, chủ yếu dùng để cấp nguồn cho mấy dải LED ngắn mà không cần nguồn điện ngoài. Mình có tham khảo một vài mẫu nhưng chúng không vừa với D1 Mini của mình, vì hầu hết đều được thiết kế dựa trên bản gốc của Wemos, còn của mình là loại giá rẻ dùng cổng USB-C. Vấn đề chính nằm ở vị trí cổng USB-C. Bạn hãy xem hình ảnh D1 Mini mình dùng để tham khảo nhé.

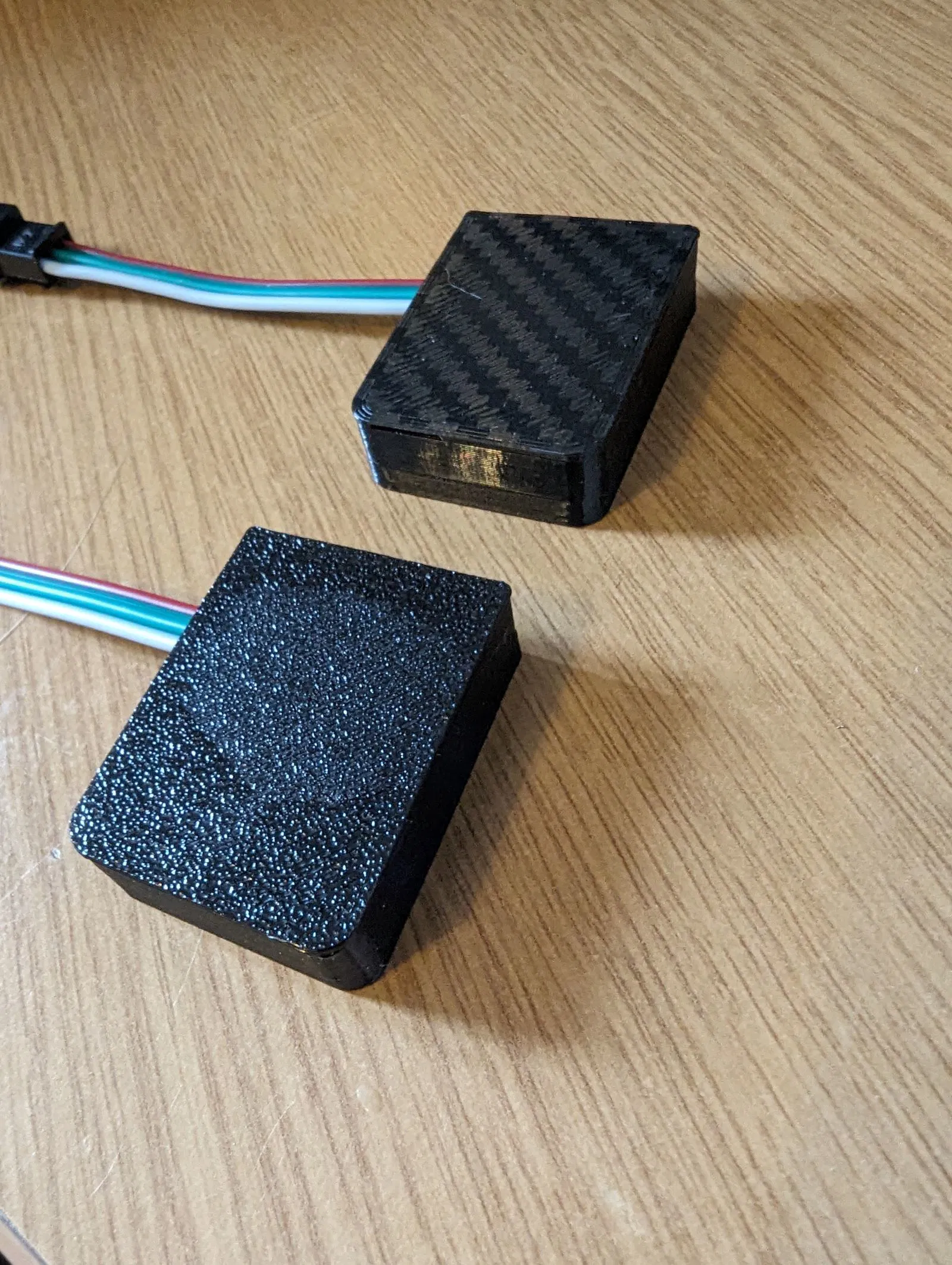

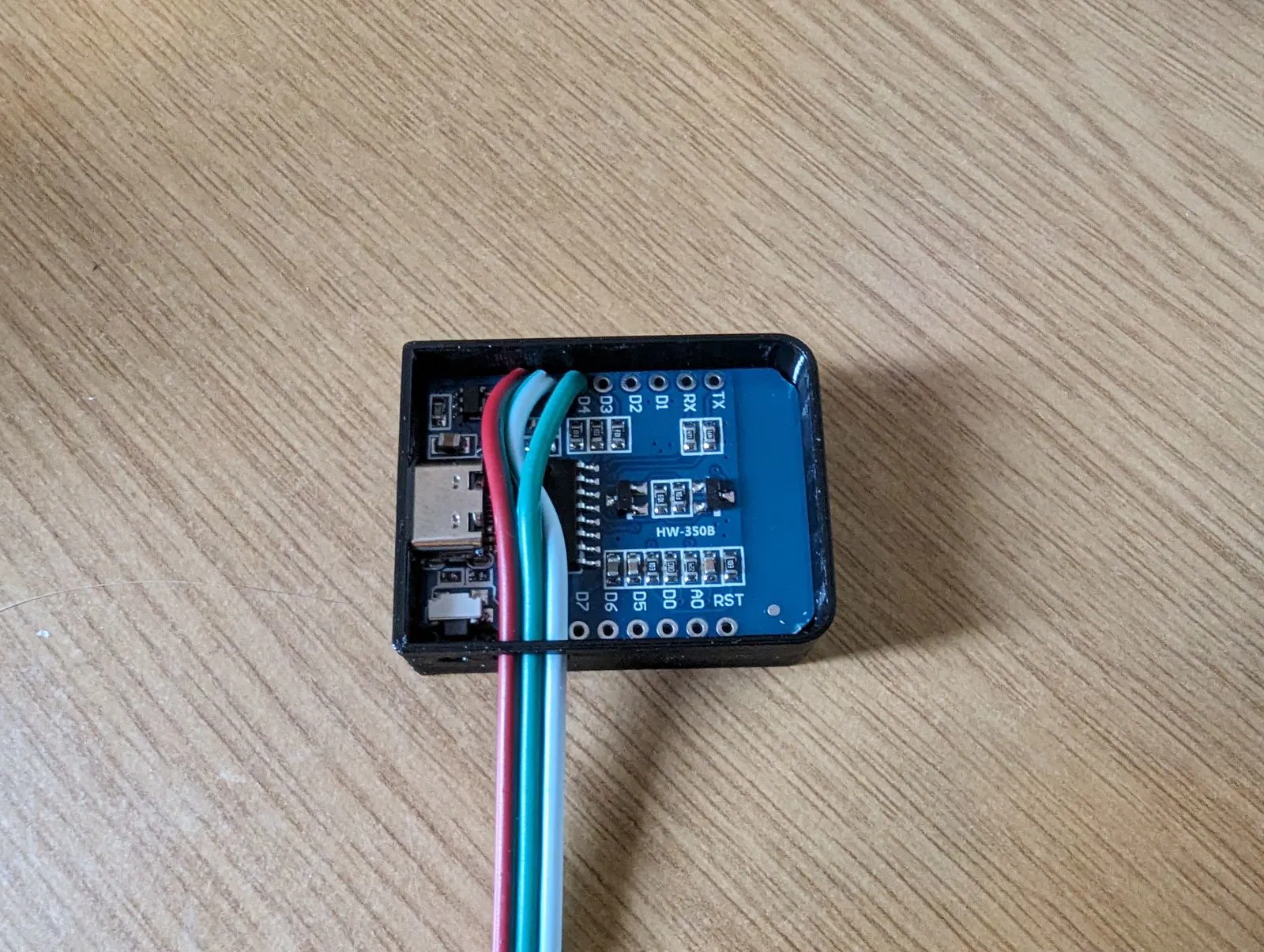

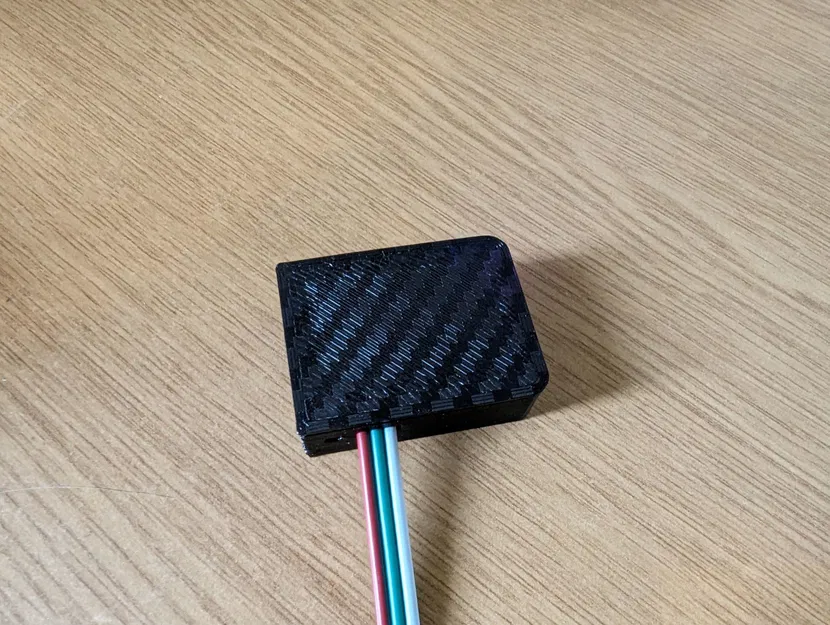

Mình thiết kế mẫu này theo phong cách tối giản nhất có thể. Vỏ được thiết kế dạng khớp nối (friction fit) nên rất khít. Hộp có sẵn các khe để hàn đầu nối LED 'phổ thông' vào các chân 5v, ground và D4 (tức GPIO2). Lưu ý nhỏ là có hai sợi dây cần đảo ngược trước khi hàn: dây Ground và dây Tín hiệu cần đổi chỗ cho nhau.

Ngoài ra còn có một lỗ nhỏ để thao tác nút reset nếu bạn cần dùng tới.

Mọi thứ lắp vào đều rất vừa vặn, tuy nhiên kết quả có thể thay đổi tùy thuộc vào máy in và độ chính xác của nó. Nếu bo mạch hơi chật, bạn có thể chà nhám nhẹ bo mạch một chút. Nếu nắp hoặc vỏ quá chặt, bạn chỉ cần in lại với tỉ lệ to hoặc nhỏ hơn 1-2% là được.

Tất nhiên, bạn hoàn toàn có thể dùng chiếc vỏ này cho D1 Mini với các mục đích khác ngoài WLED nếu muốn.
