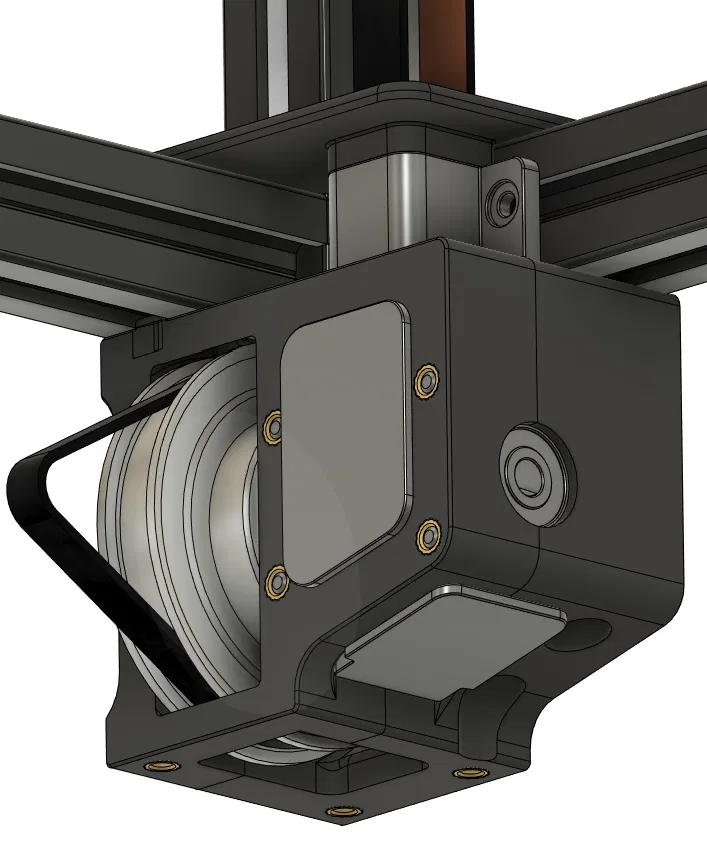

Cách nhiệt bộ truyền động Z cho Voron 2.4

Hướng dẫn:
In các phần ốp theo thông số tiêu chuẩn của Voron (4 tường và 40% infill). Các nắp nên được đặt phẳng trên bàn in. Bạn cần in nắp dưới 2 lần.

Các phần ốp này yêu cầu 4 ốc hammerhead t-nut và 4 ốc m3 8mm.

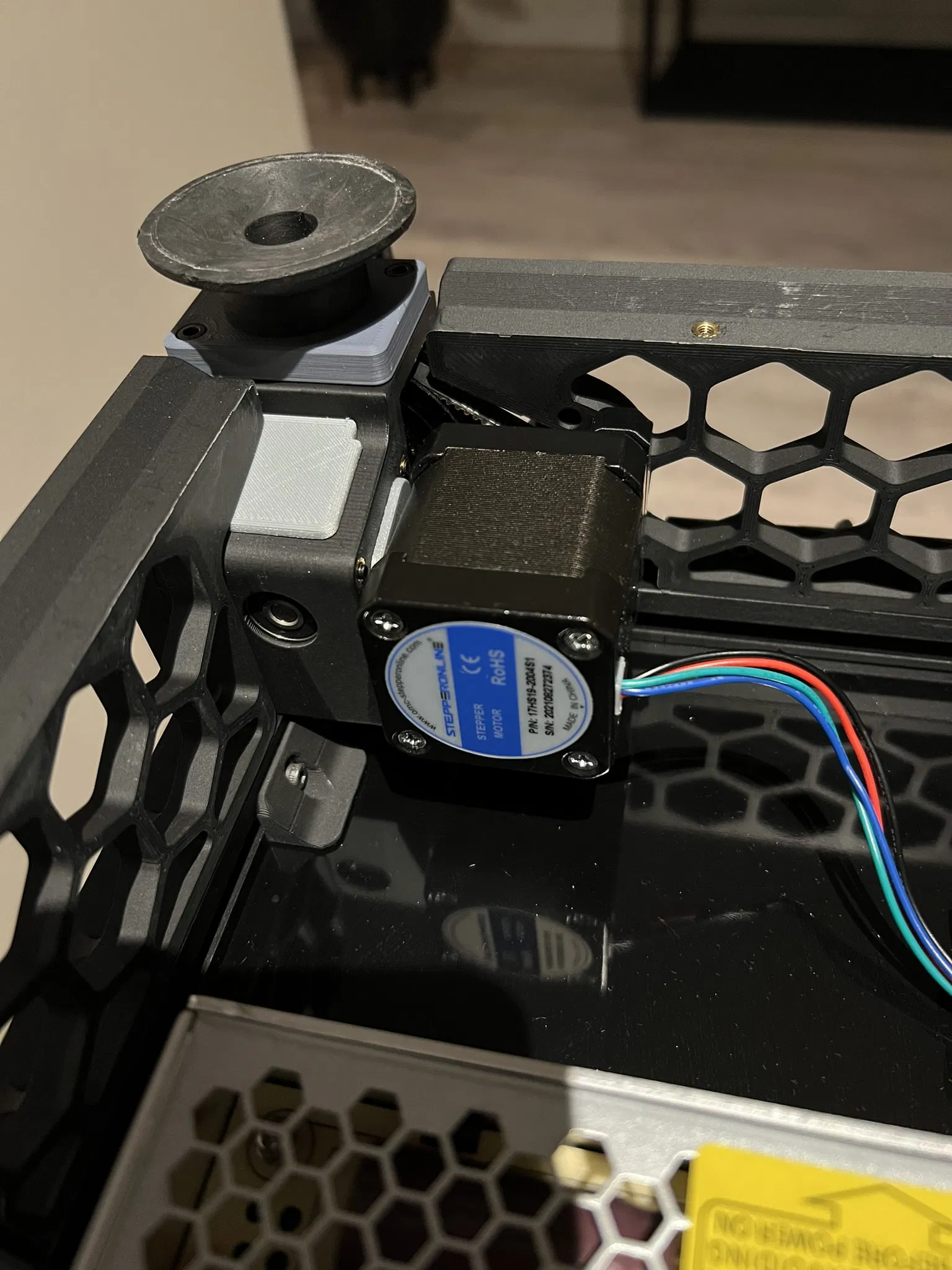

Để lắp nắp dưới, bạn cần tháo một vài tấm ốp bên (side skirts), chúng sẽ khớp ngay phía trên tấm nền. Để lắp nắp bên, bạn phải tháo các động cơ Z.

Phần ốp này được thiết kế ôm sát; nếu các nắp hơi lỏng, bạn có thể dùng một chút keo dán sắt. Do bộ truyền động Z của tôi hơi bị ép, với các nắp lớn hơn, tôi cần mài giũa nhẹ phần truyền động.

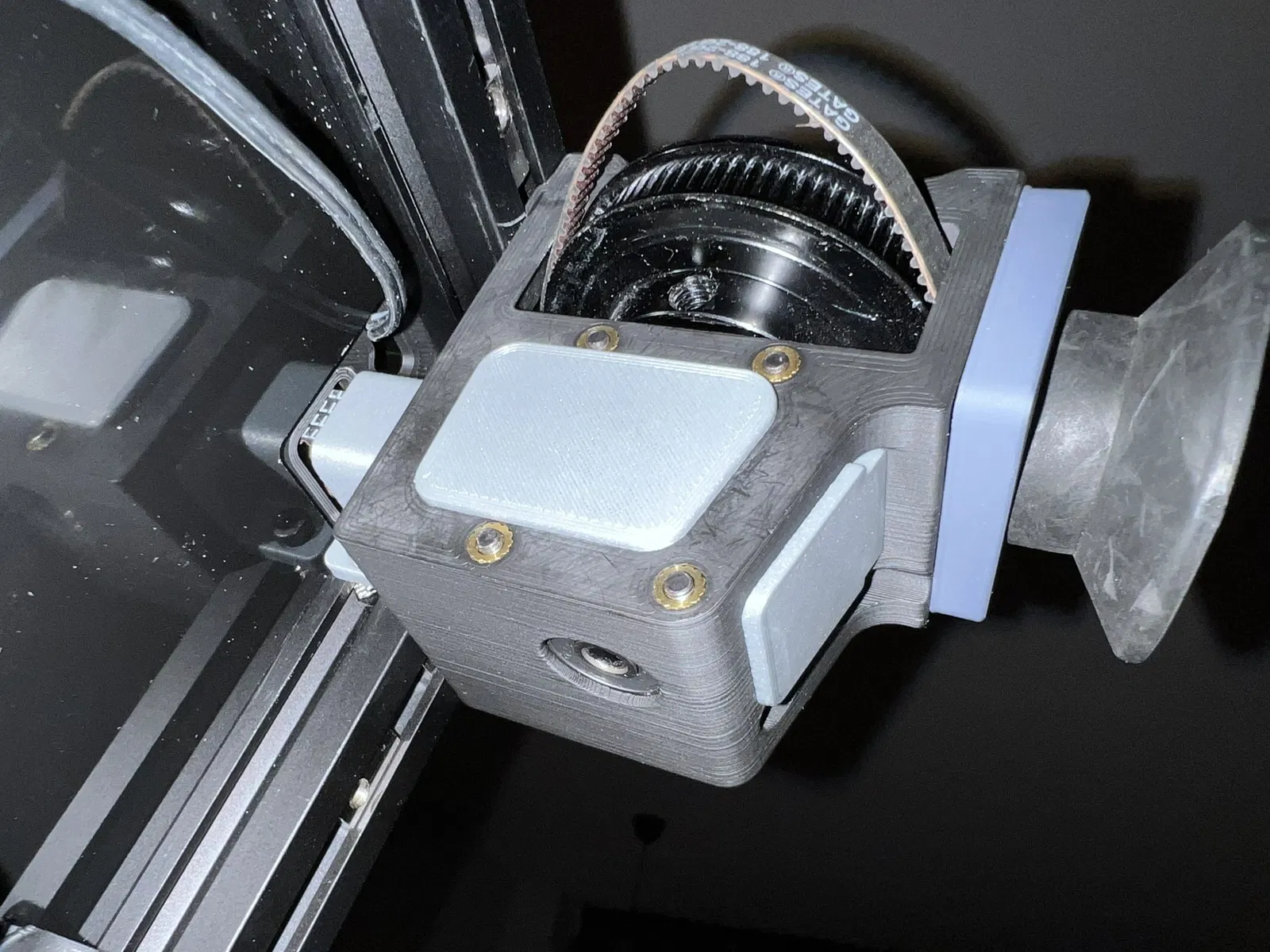

Trong một số hình ảnh, bạn sẽ thấy có khe hở, đó là do bộ phận che tiêu chuẩn bị gãy (tôi vẫn chưa in lại). Nếu dùng đúng nắp che dây đai Voron 2.4 chuẩn thì sẽ rất khít.

Cập nhật ngày 01/01/2024:
Ngoài mô hình và hướng dẫn nêu trên, bạn cũng cần cách nhiệt cả khe hở nhôm định hình 6mm. Tôi đã xử lý việc này bằng cách chèn 2 lớp băng dính xốp dày 3mm, rộng 6mm vào đó.

Bạn cũng có thể sử dụng mô hình này: VoronUsers/printer_mods/chri.kai.in/20x20mm_Profile_Covers, bằng cách in một đoạn dài 31.5mm và lắp vào góc của thanh nhôm định hình.
