Khung giữ pin 18650 dạng 2x5 tiện lợi cho hàn điểm

Bạn đang loay hoay tìm cách cố định các cell pin 18650 để thực hiện hàn điểm (spot welding) làm khối pin? Khung giữ pin 2x5 này chính là giải pháp đơn giản nhưng cực kỳ hiệu quả mà bạn cần có trong xưởng của mình. Với thiết kế nhỏ gọn và độ chính xác cao, phụ kiện này giúp bạn giữ chặt 10 viên pin 18650 đúng vị trí, đảm bảo khoảng cách đều đặn để công việc hàn kẽm trở nên nhanh chóng, chính xác và an toàn hơn bao giờ hết.

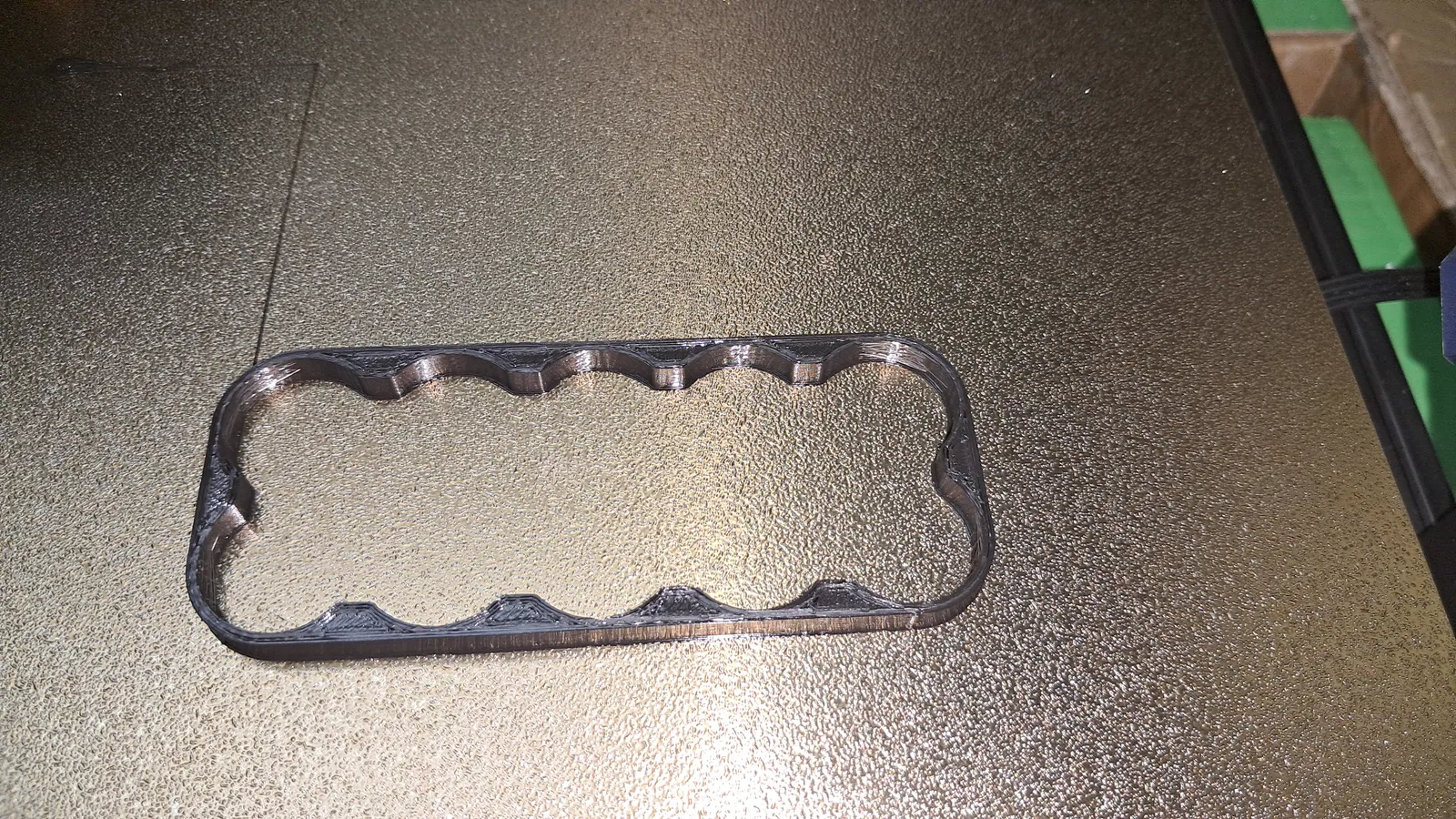

Việc sử dụng khung giữ không chỉ giúp cố định pin mà còn giúp bạn thao tác hàn được gọn gàng, tránh tình trạng các cell pin xê dịch khi đang thực hiện hàn. Tác giả thiết kế này đã rút kinh nghiệm từ những lần in thử, điều chỉnh đường kính lỗ lên 19mm để đảm bảo pin vừa vặn, không quá lỏng mà cũng không bị "quá khít" như các phiên bản 18mm trước đó gây khó khăn khi lắp ráp. Bạn có thể in với độ dày 5mm hoặc 10mm tùy theo nhu cầu gia cố cấu trúc khối pin của mình.

Dưới đây là một số đặc điểm và kinh nghiệm thực tế khi sử dụng mẫu in 3D này:

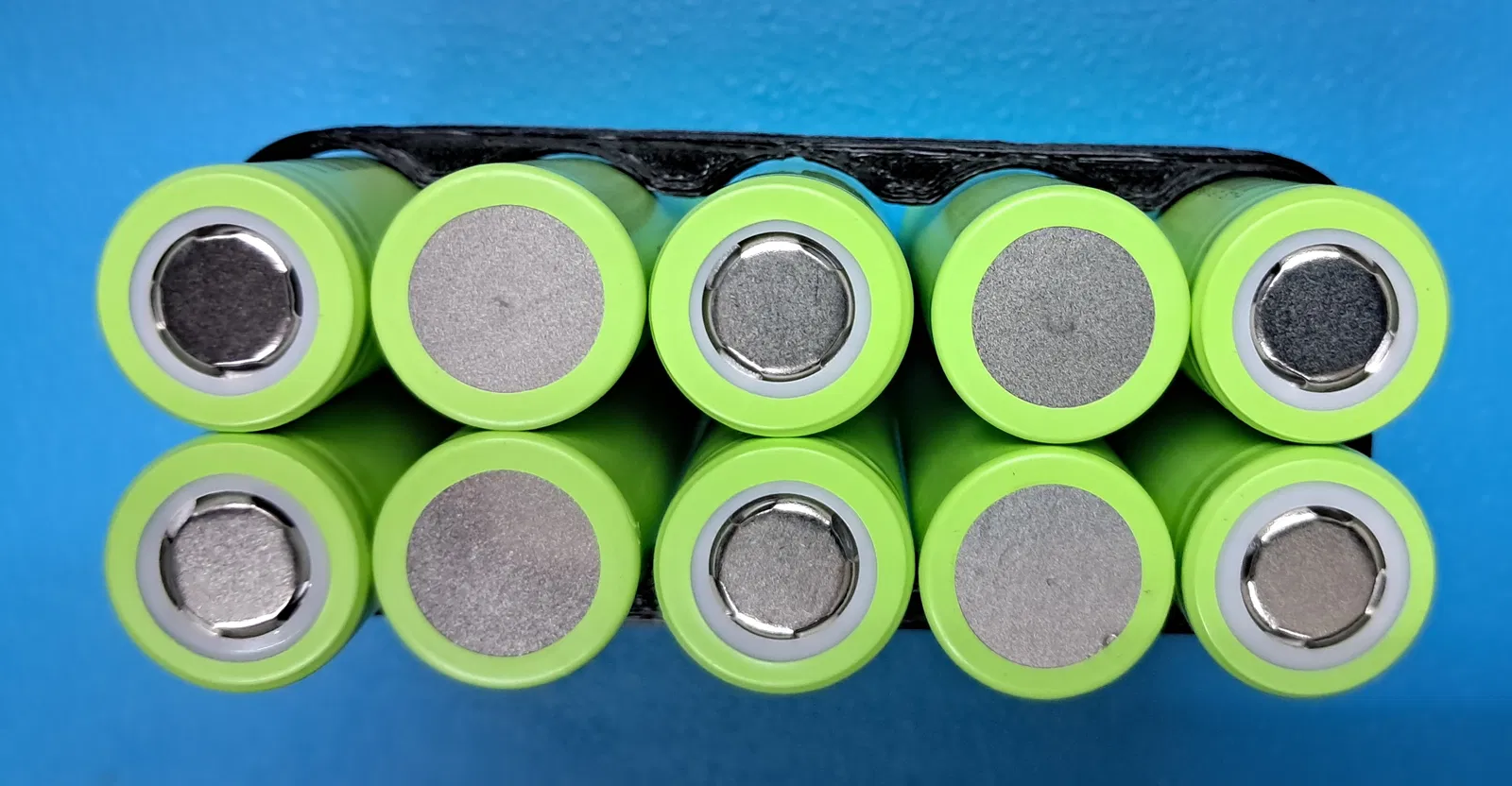

  • Cấu hình: Khung giữ được thiết kế cho tổng cộng 10 viên pin 18650, sắp xếp theo hàng 2x5.
  • Kích thước lỗ: Đường kính lỗ là 19mm, đây là thông số tối ưu để lắp pin 18650 tiêu chuẩn một cách thoải mái mà không bị kẹt.
  • Lựa chọn độ dày: Bạn có thể chọn in file dày 5mm nếu muốn tiết kiệm thời gian, hoặc 10mm nếu cần khung cứng cáp hơn để cố định pin chắc chắn hơn trong quá trình hàn.
  • Mẹo in 3D: Nên sử dụng chất liệu nhựa chịu nhiệt tốt như PETG hoặc ABS để đảm bảo khung không bị biến dạng nếu khối pin tỏa nhiệt. Đừng in quá khít, hãy đảm bảo máy in của bạn đã được cân chỉnh đúng bước (e-steps) để kích thước lỗ đạt chuẩn 19mm.

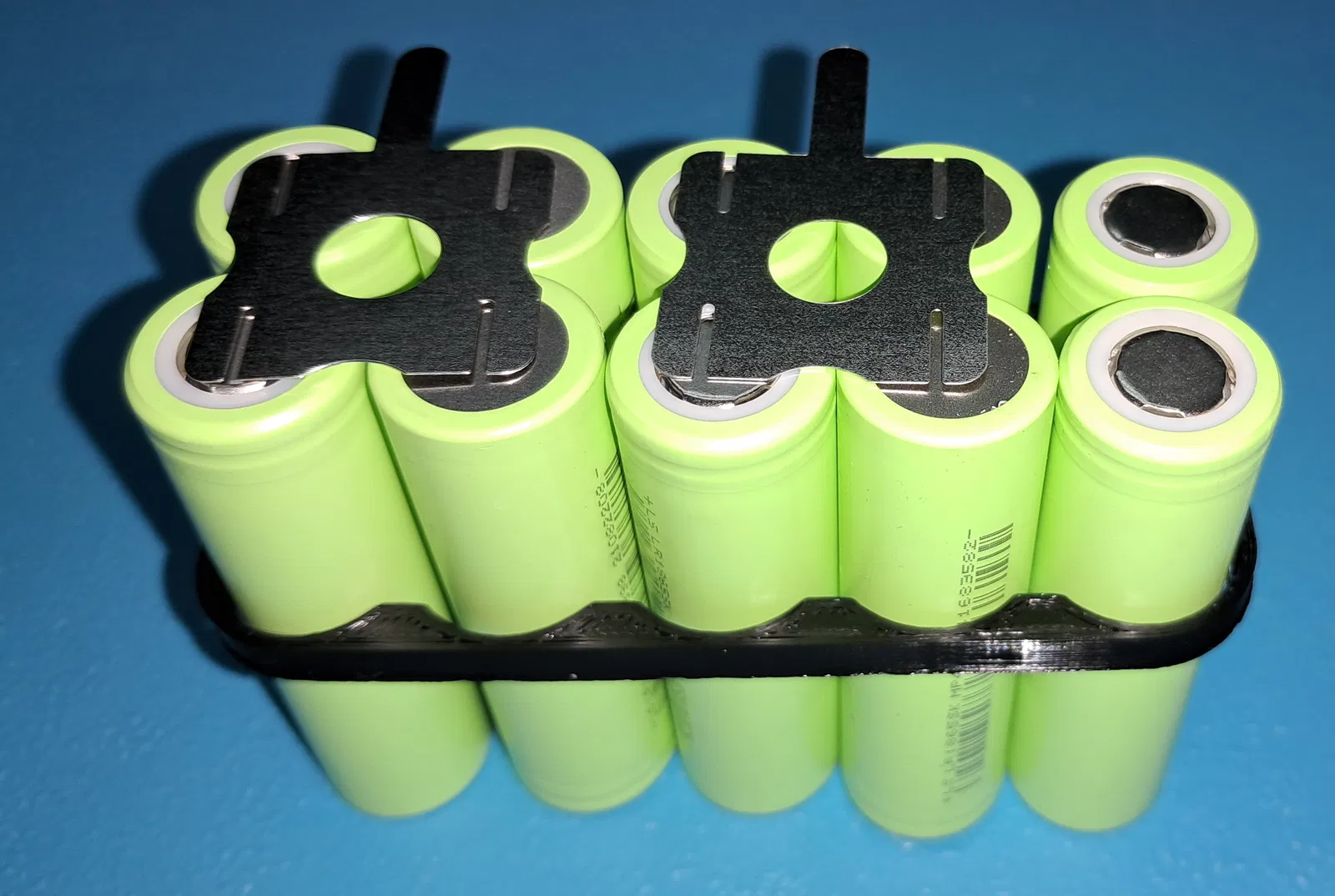

  • Lợi ích thực tế: Giúp việc hàn kẽm trở nên chuyên nghiệp, các cell pin được căn thẳng hàng, giảm thiểu rủi ro chập mạch do kẽm hàn chạm vào vỏ pin.
  • Lưu ý: Luôn kiểm tra lại độ đồng tâm của các lỗ in trước khi lắp pin vào để đảm bảo hàn được chính xác nhất.

Đây là một công cụ hỗ trợ không thể thiếu cho những anh em DIY đam mê chế tạo pin dự phòng hoặc pin xe điện tự chế. Chỉ cần in vài chiếc là bạn đã có một bộ khung cực kỳ xịn sò để hoàn thiện khối pin của mình một cách chỉn chu và đẹp mắt.
