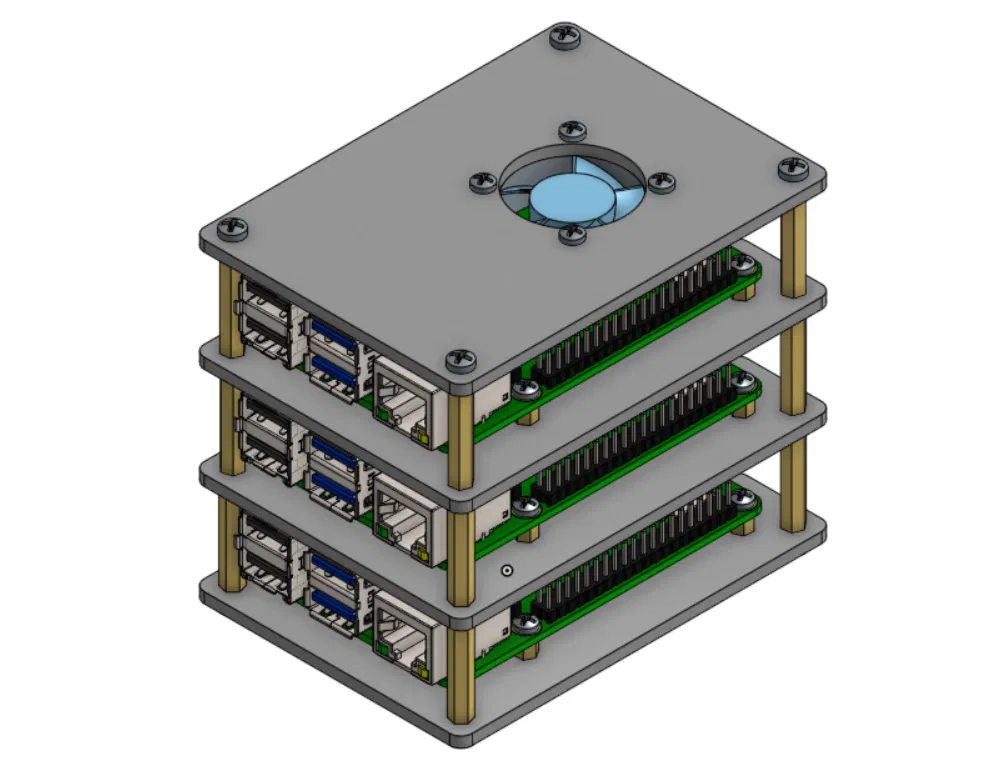

Bộ khung xếp chồng cho Raspberry Pi (Stackable Raspberry Pi/s)

Đế gắn Raspberry Pi Model B có thể mở rộng và xếp chồng

Cho một Raspberry Pi

• Linh kiện điện tử 1 - Raspberry Model B (B+, 2, 3, 4) 1 - Thẻ nhớ Micro SD 1 - Quạt 30x30x7mm 5v 1 - Bộ nguồn chính hãng
• Cấu trúc khung 1 - Tấm đế (Bottom Plate) 1 - Tấm trên cùng (Top Plate) 4 - Ốc vít đầu dù M3 x 5 mm 4 - Trụ đồng lục giác M3 x 24.5 mm 4 - Đai ốc chụp M3
• Lắp đặt Pi 4 - Đai ốc lục giác M2.5 4 - Trụ đồng lục giác cao M2.5 x 4.5 mm 4 - Ốc vít đầu dù M2.5 x 5 mm
• Lắp đặt quạt 4 - Ốc vít đầu dù M2.5 x 16 mm 4 - Đai ốc lục giác M2.5 1 - [TÙY CHỌN] Lưới bảo vệ quạt 30x30mm

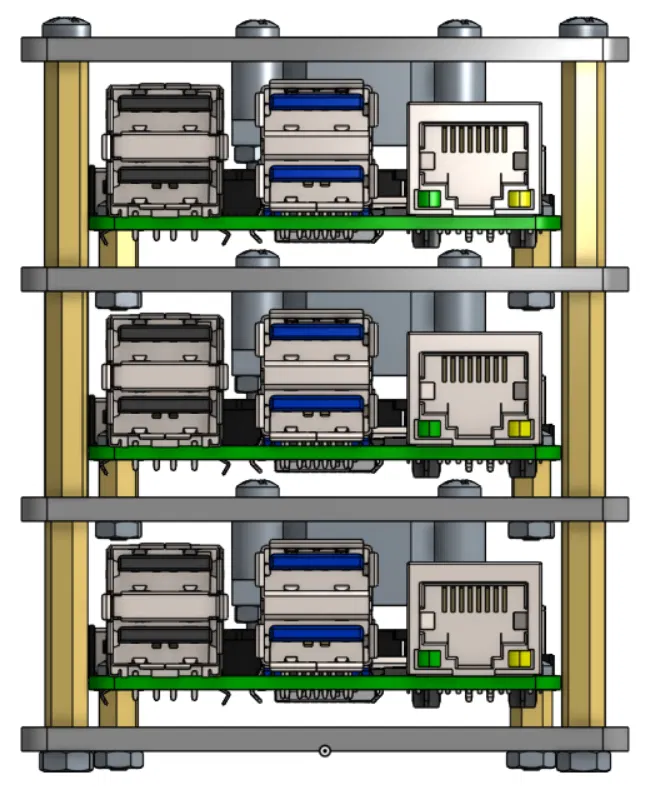

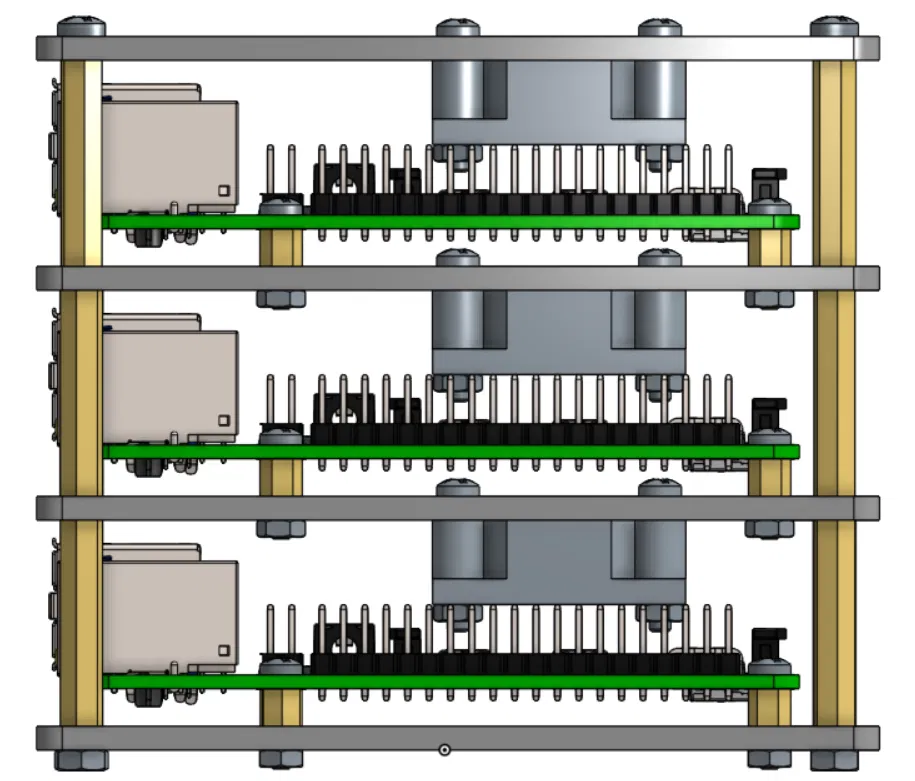

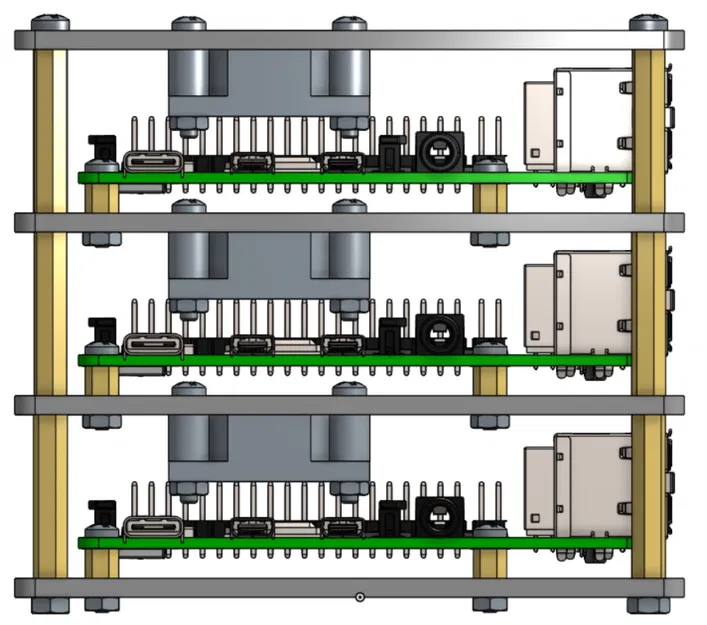

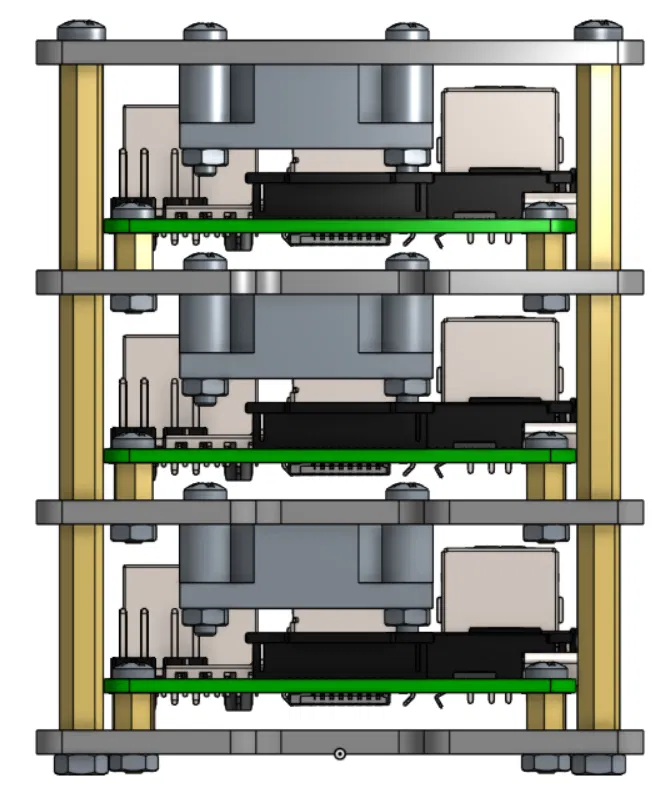

Cho nhiều Raspberry Pi xếp chồng

• Bao gồm các thành phần cho một Pi
• Với mỗi Pi thêm vào:
  • Linh kiện điện tử: 1 Raspberry Model B, 1 thẻ Micro SD, 1 quạt 30x30x7mm, 1 bộ nguồn
  • Cấu trúc khung: 1 Tấm giữa (Mid-Plate), 4 trụ đồng lục giác M3 x 24.5 mm
  • Lắp đặt Pi: 4 đai ốc M2.5, 4 trụ đồng M2.5 x 4.5 mm, 4 ốc vít M2.5 x 5 mm
  • Lắp đặt quạt: 4 ốc vít M2.5 x 16 mm, 4 đai ốc M2.5

Hướng dẫn lắp ráp

• Cho một Raspberry Pi

  1. Gắn Pi vào tấm đế:
     1. Luồn 4 ốc vít M2.5 x 5 mm vào lỗ gắn trên mạch Pi.
     2. Vặn nhẹ các trụ đồng M2.5 x 4.5 mm vào từng ốc vít (CHƯA CẦN SIẾT CHẶT).
     3. Cắm đầu dương của các trụ M2.5 x 4.5 mm vào bộ lỗ bên trong của tấm đế.

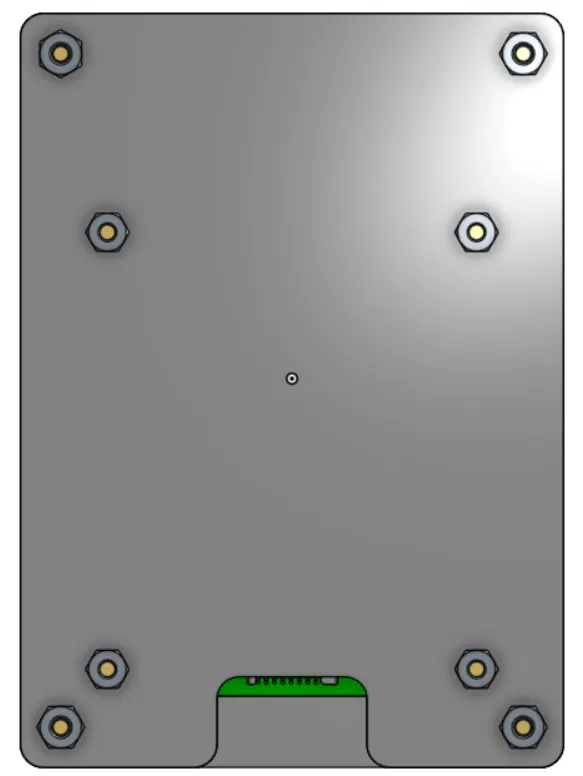

  2. Tấm đế:
     1. Dùng 4 đai ốc M2.5 vặn chặt vào từng trụ đồng.
     2. Siết chặt 4 ốc vít đầu dù M2.5 để cố định Pi.

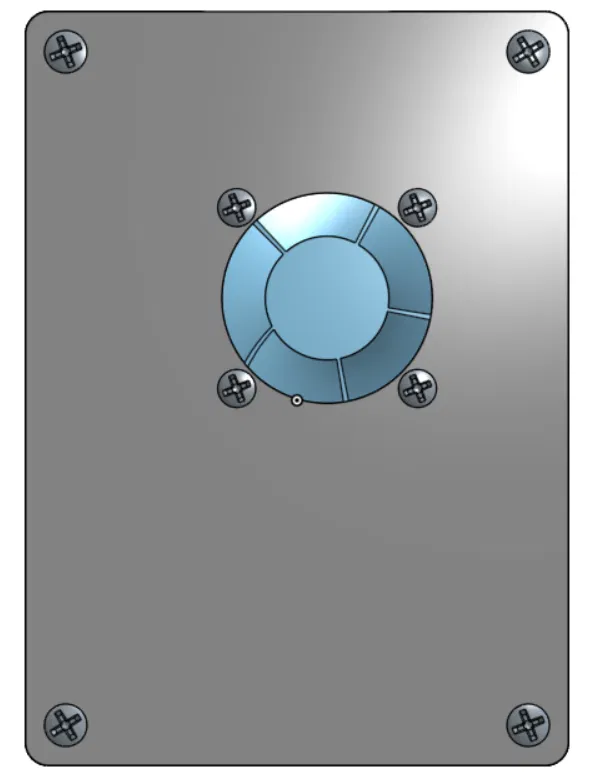

  3. Lắp tấm trên cùng:
     1. Dùng ốc vít M2.5 x 16 mm và đai ốc M2.5 gắn quạt vào tấm trên, hướng gió thổi xuống dưới.
  4. Hoàn thiện khung:
     1. Gắn đầu dương của trụ M3 x 24.5 mm vào các lỗ bên ngoài tấm đế.
     2. Dùng đai ốc chụp M3 cố định lỏng các trụ.
     3. Dùng ốc vít M3 gắn tấm trên cùng vào các trụ M3 x 24.5 mm.

• Cho nhiều Raspberry Pi

  1. Làm theo các bước của một Pi, thực hiện lặp lại cho mỗi tầng bằng cách lắp tấm giữa (Mid-Plate) với quạt và Pi tương tự như bước lắp tấm trên, sau đó xếp chồng lên nhau và siết chặt các trụ M3.
