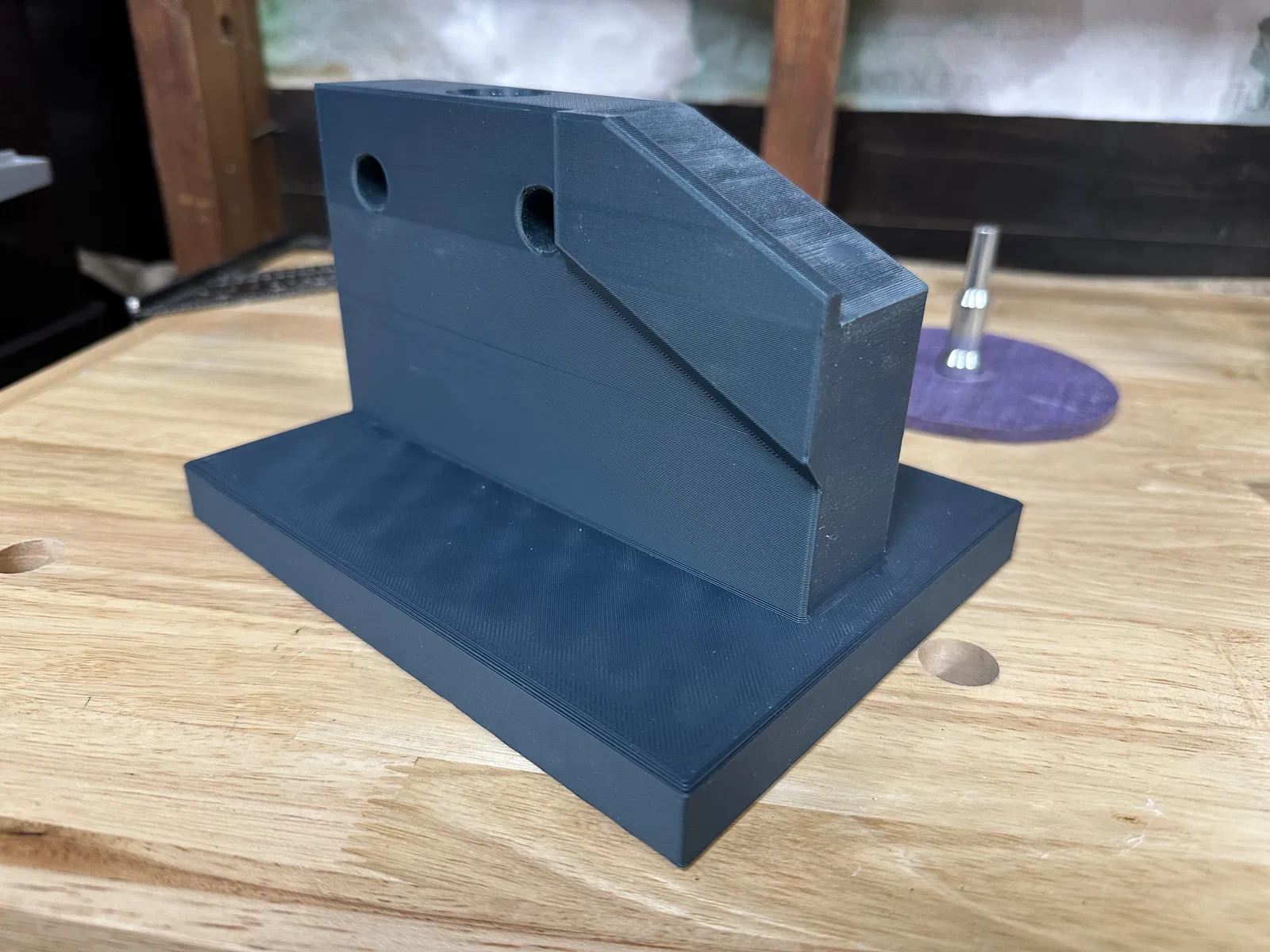

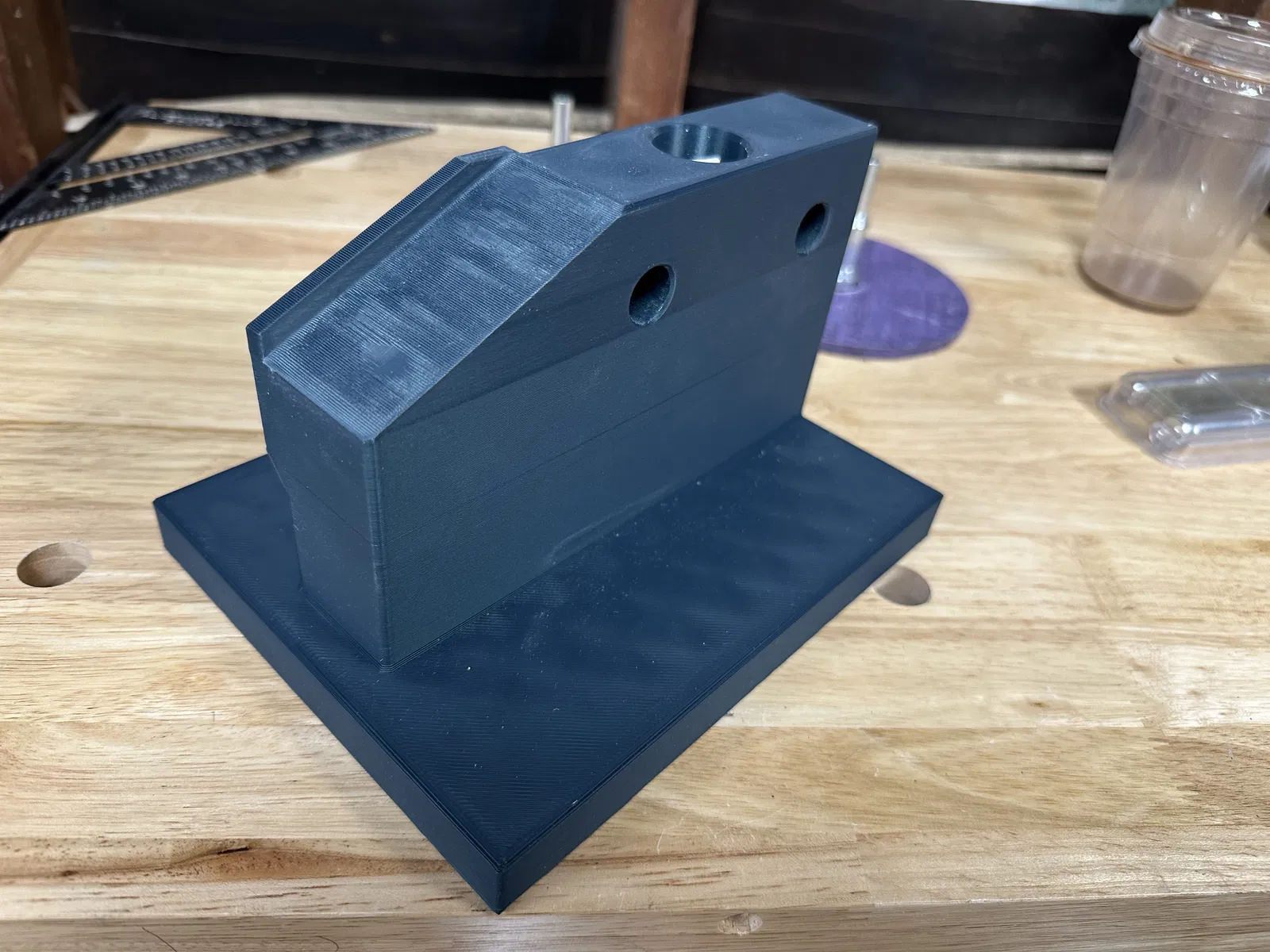

Mô hình Jig mài đục Taylor Toolworks Drill Press Sharpening System V2

Mình mới mua bộ Drill Press Sharpening System V2 của Taylor Tools, nhưng rồi nhận ra là không có đủ thời gian và vật liệu để đóng cái jig đi kèm để mài đục, thế là mình quyết định dựng lại mô hình 3D rồi in ra luôn! Cảm ơn đội ngũ Taytool vì đã cung cấp hướng dẫn lắp ráp cực kỳ rõ ràng kèm theo sản phẩm.

Mình có thay đổi một chút xíu so với bản thiết kế gốc để in 3D dễ dàng hơn. Mình đã đính kèm cả file model và file dự án cho anh em nào muốn chỉnh sửa lại nhé. Sắp tới có thể mình sẽ làm thêm bản 30 độ để mài nhanh mép vát thứ cấp (hoặc biết đâu là làm kiểu có thể thay thế được cho tiện).

https://taytools.com/products/drill-press-sharpening-system-v2-dce

(File PDF của cái jig này được đính kèm ngay trên trang sản phẩm nhé)

Khuyến nghị in ấn

Mình in bằng vòi phun 0.6mm, kết hợp chiều cao lớp in thay đổi (để tối ưu tốc độ/chất lượng), không cần support và để 3 lớp vỏ (perimeters). Mình dùng infill adaptive cubic 15% nhưng thực lòng không khuyến khích mọi người dùng cái này vì bề mặt bị hơi lồi lõm một chút, có lẽ dùng kiểu gyroid với độ đặc cao hơn sẽ làm jig cứng cáp và nặng tay hơn.

Ngoài ra…

1. Hãy đảm bảo lớp đầu tiên in chuẩn, không bị cong vênh (nhớ dùng brim). Nếu bị vênh, cái jig sẽ bị bập bênh và không còn vuông vức hay phẳng phiu khi mài nữa.
2. Mình đã chà nhám phần góc nơi đặt lưỡi đục để đảm bảo nó thật phẳng.

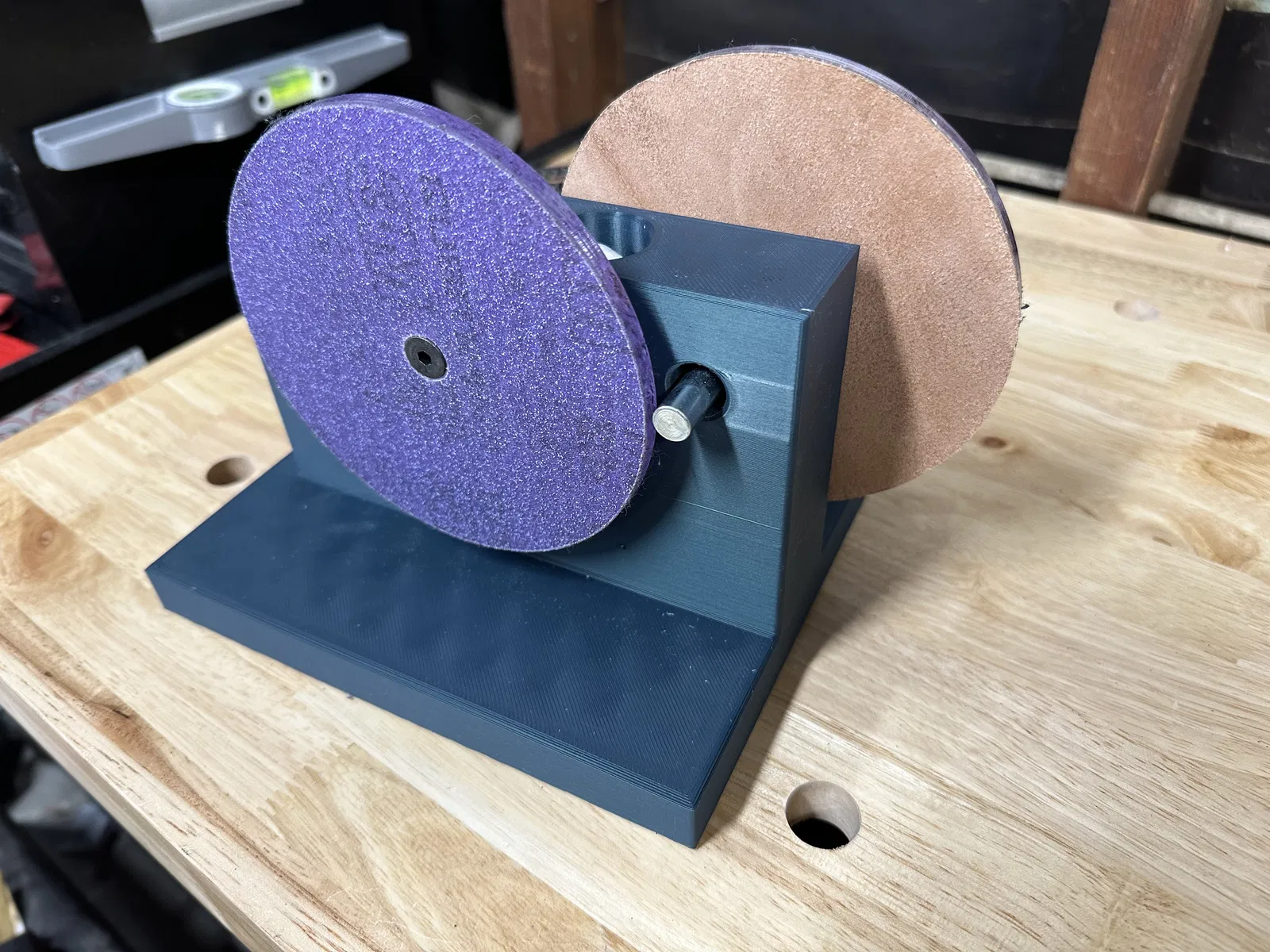

3. Các lỗ cắm/trục để lưu trữ được thiết kế kích thước chuẩn khít, nên mình phải mài bớt đi một chút mới vừa. Sau này có thể mình sẽ nới thêm một chút khoảng hở ở chỗ đó.
