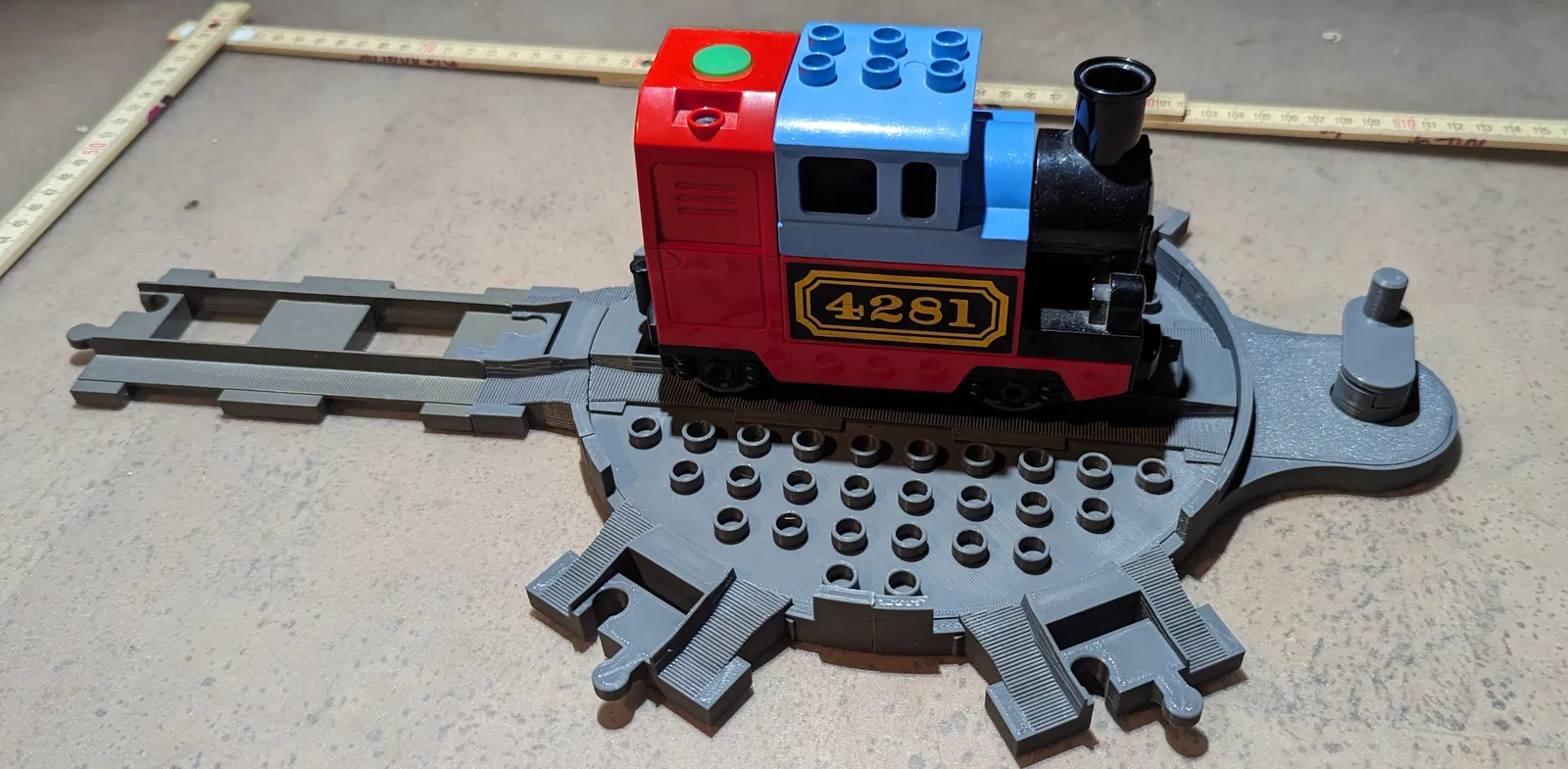

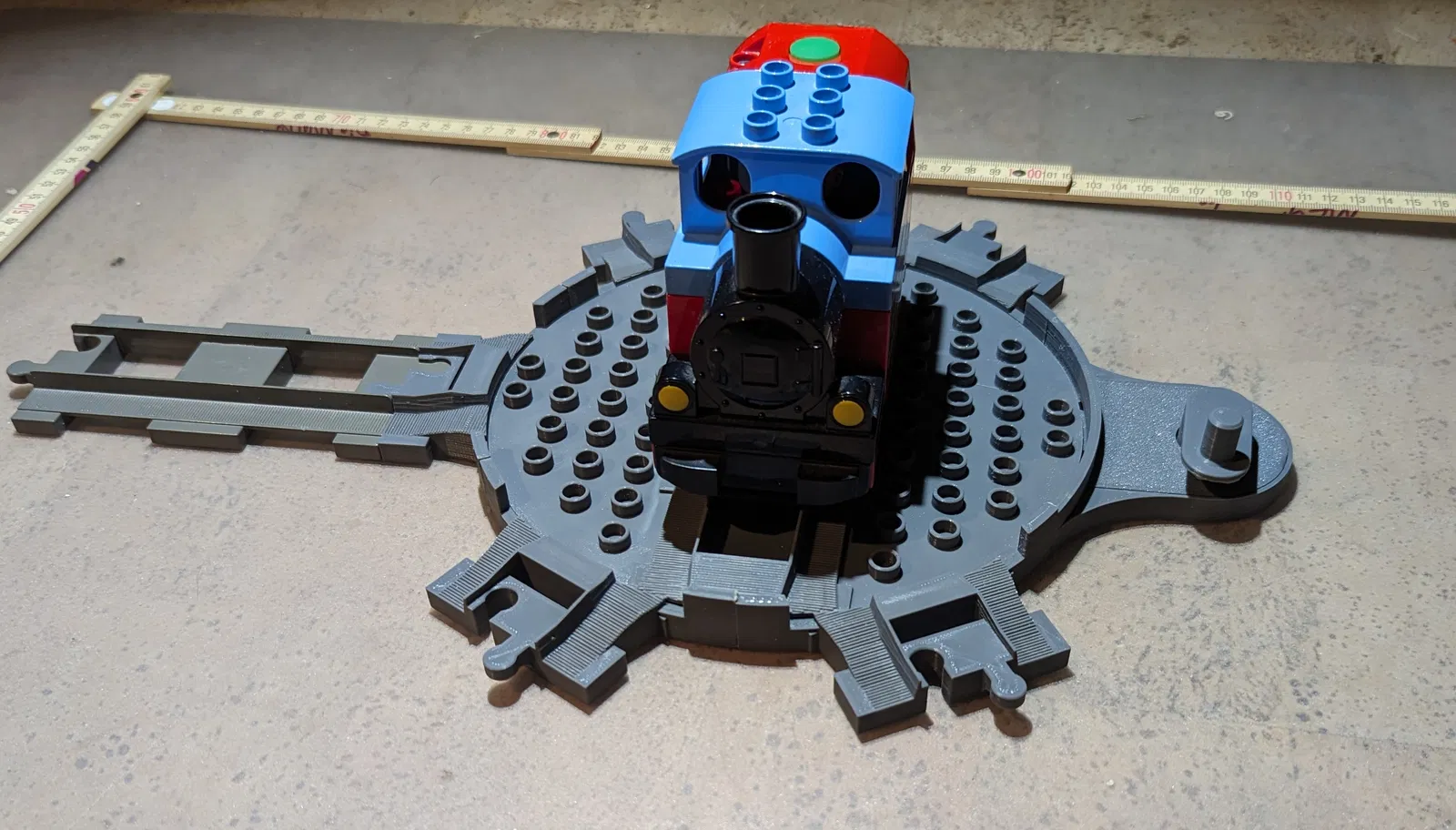

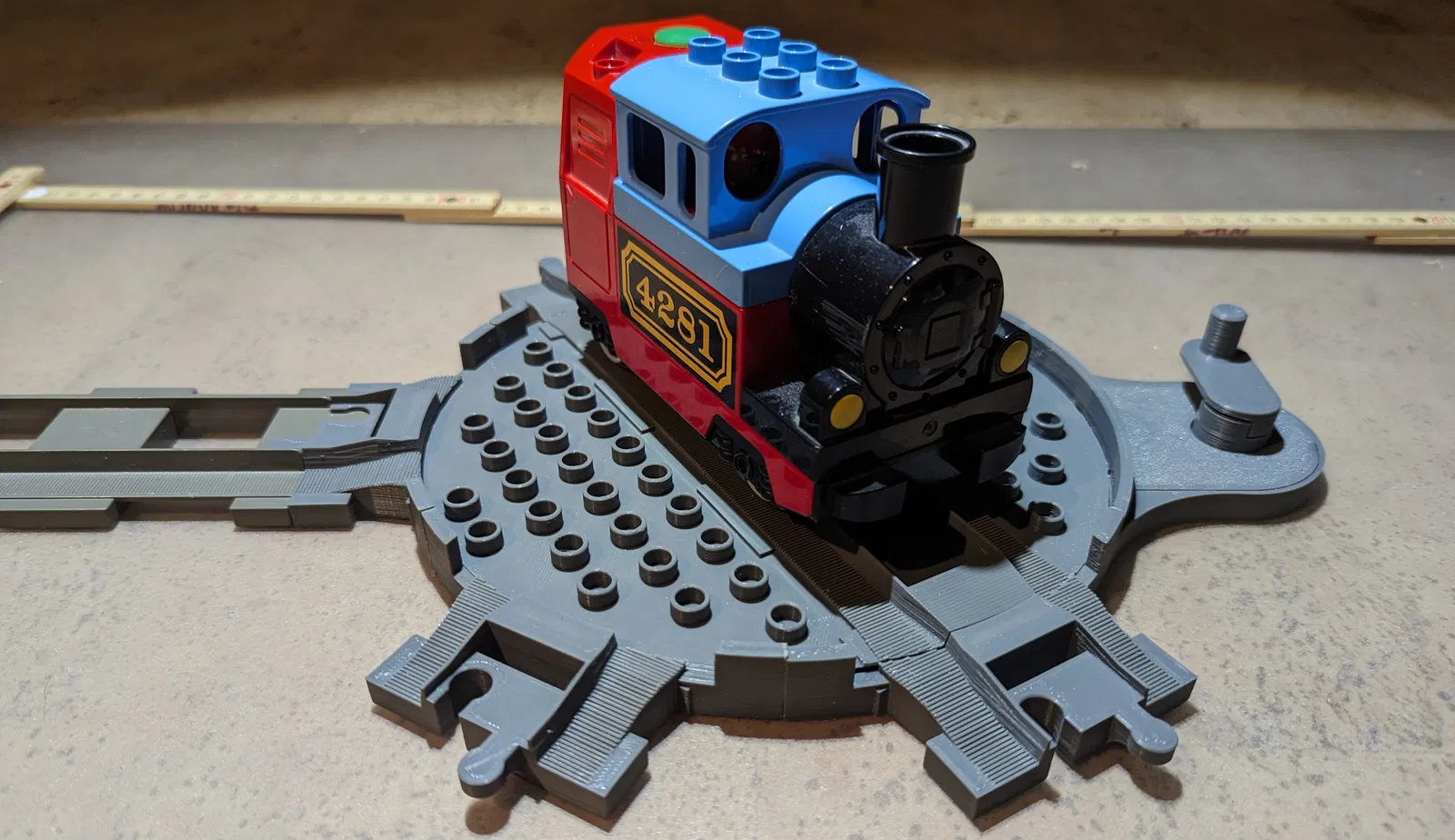

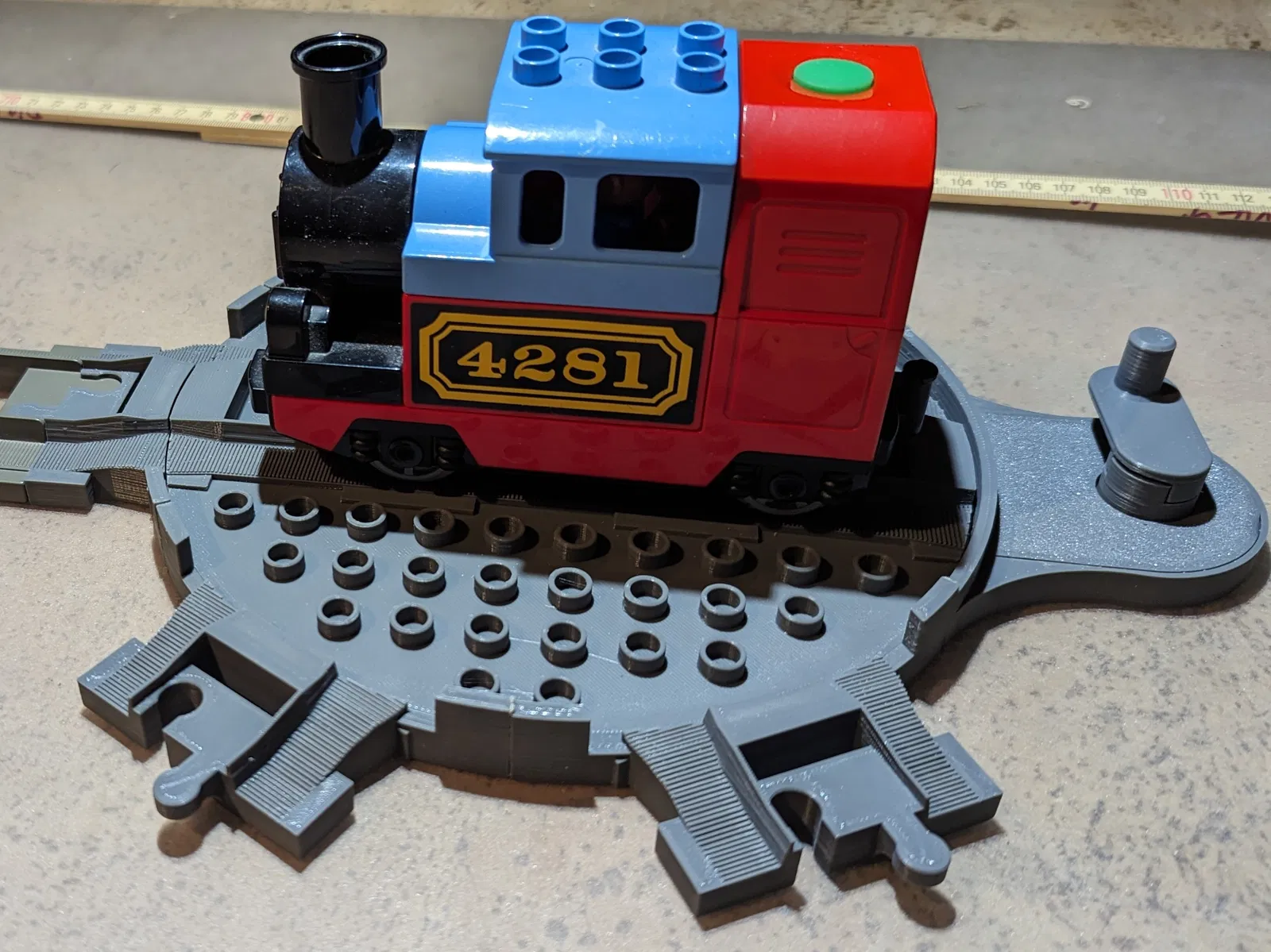

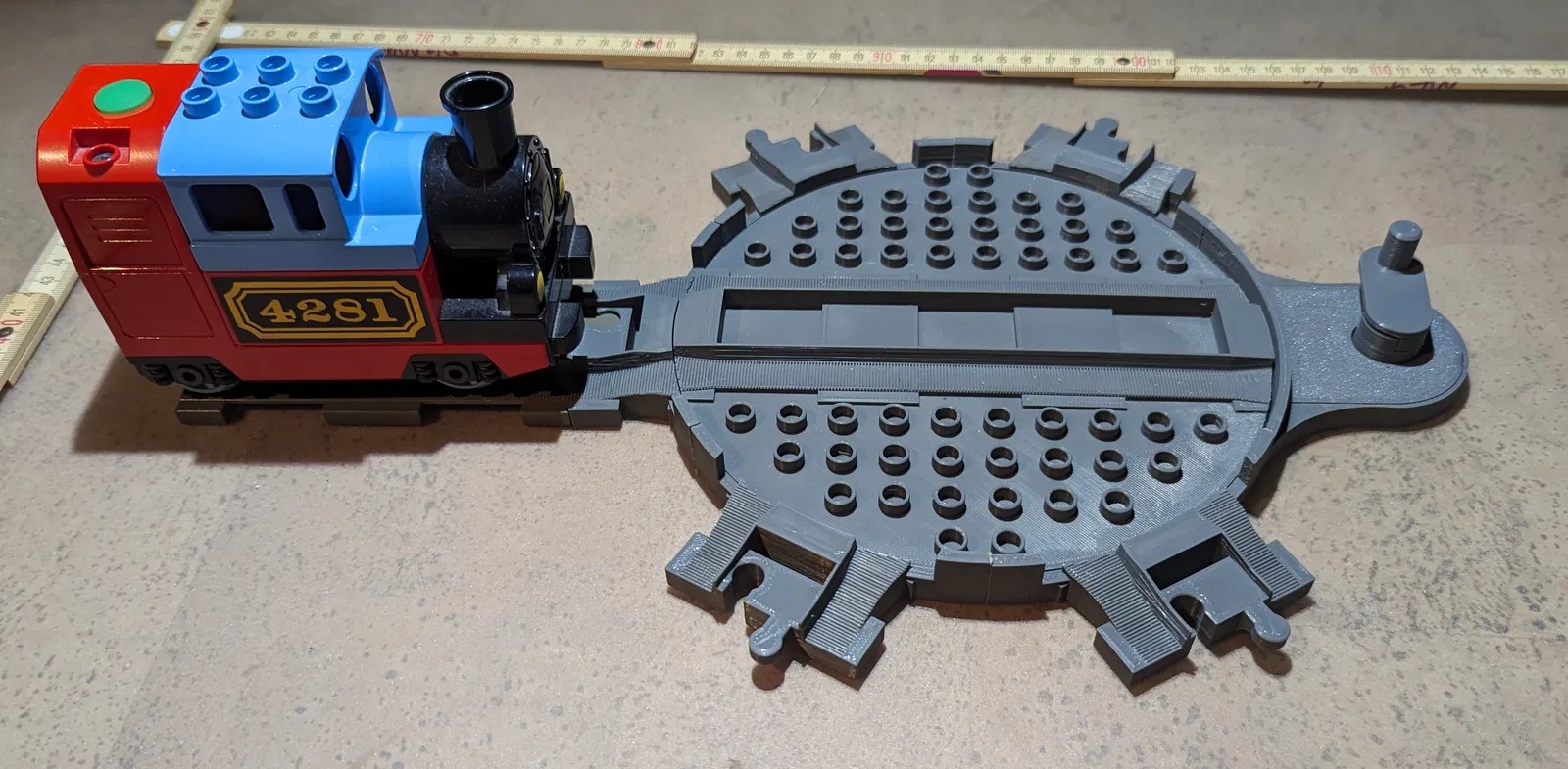

Bàn xoay cho tàu hỏa đồ chơi (Tương thích Lego Duplo)
Mô hình bàn xoay dành cho tàu hỏa đồ chơi, tương thích với nhiều thương hiệu khác nhau như Lego Duplo. Thiết kế được chia thành nhiều phần để dễ dàng in trên các máy in 3D khổ nhỏ như Ender 3, kèm hướng dẫn lắp ráp chi tiết.
Mô tả
Giới thiệu

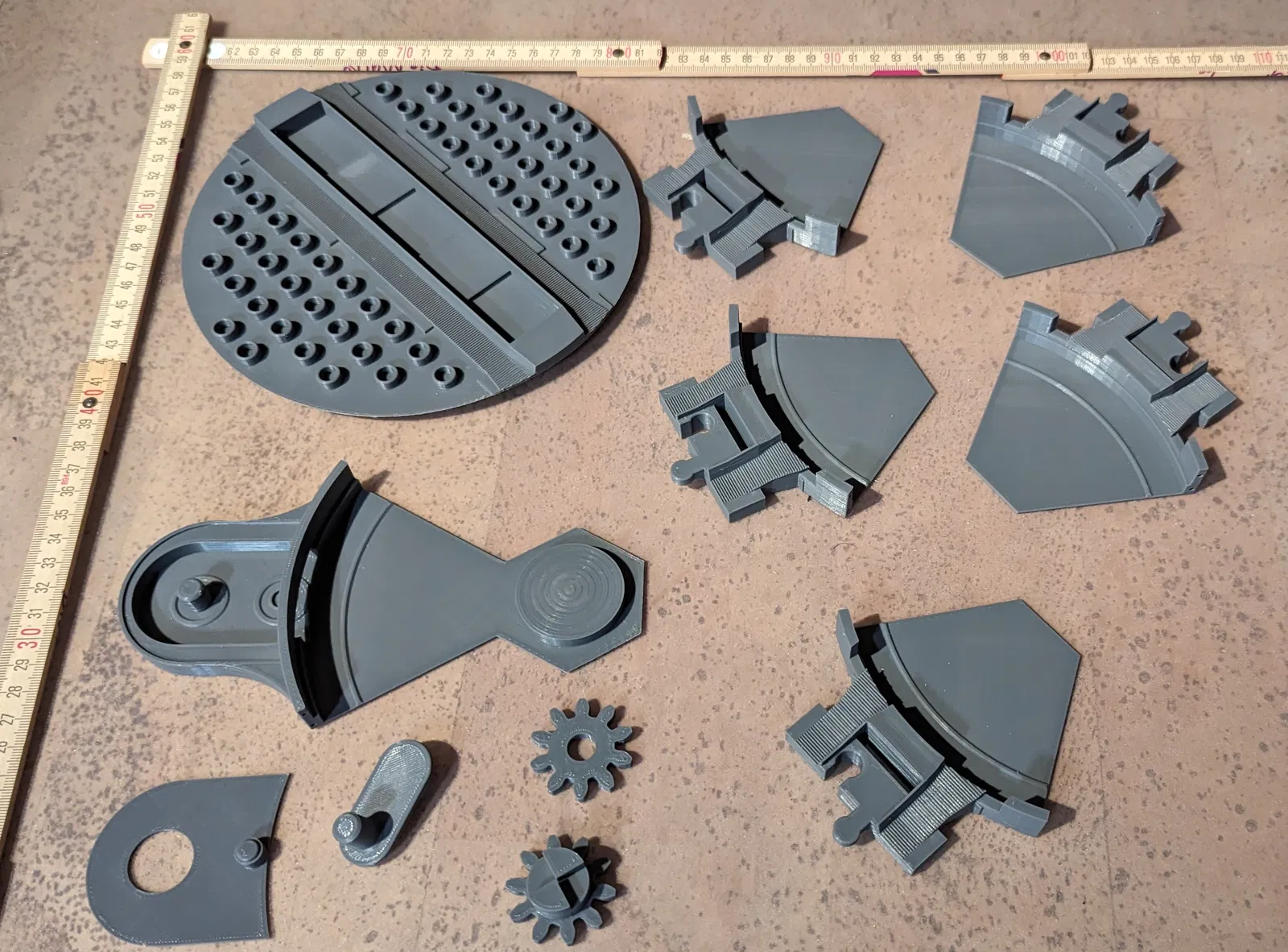

Hiện tại, các hãng như Lego hay Mattel không có sẵn bàn xoay cho các loại tàu hỏa cỡ Duplo… Nên mình đã tự thiết kế một cái bằng FreeCAD. Vì máy Ender 3 S1 của mình không in được tấm đế nguyên khối nên mình đã chia nó thành 6 phần:
- một phần chứa trục và cơ cấu xoay
- năm phần bằng nhau với các chốt kết nối với đường ray thông thường.
In ấn
- Mình in tất cả các bộ phận riêng lẻ - tổng thời gian in: khoảng 42 giờ

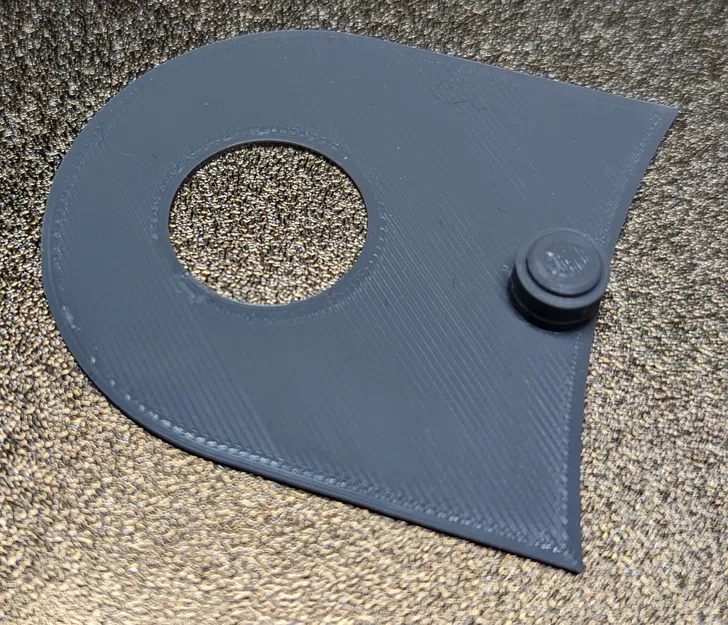

- Nắp trên (Top Cover) được in ngược
- Cần hỗ trợ (support) trên tấm đế cho các chi tiết:

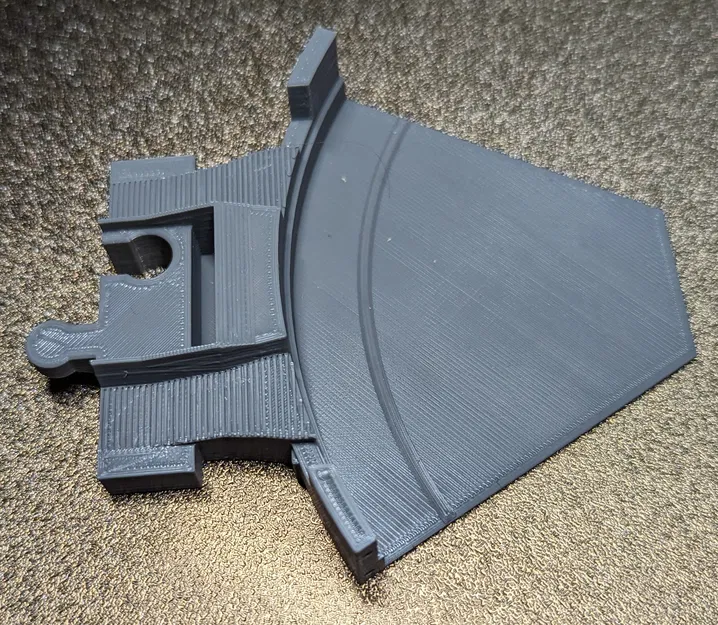

- Tấm có đường ray (Plate with Track)

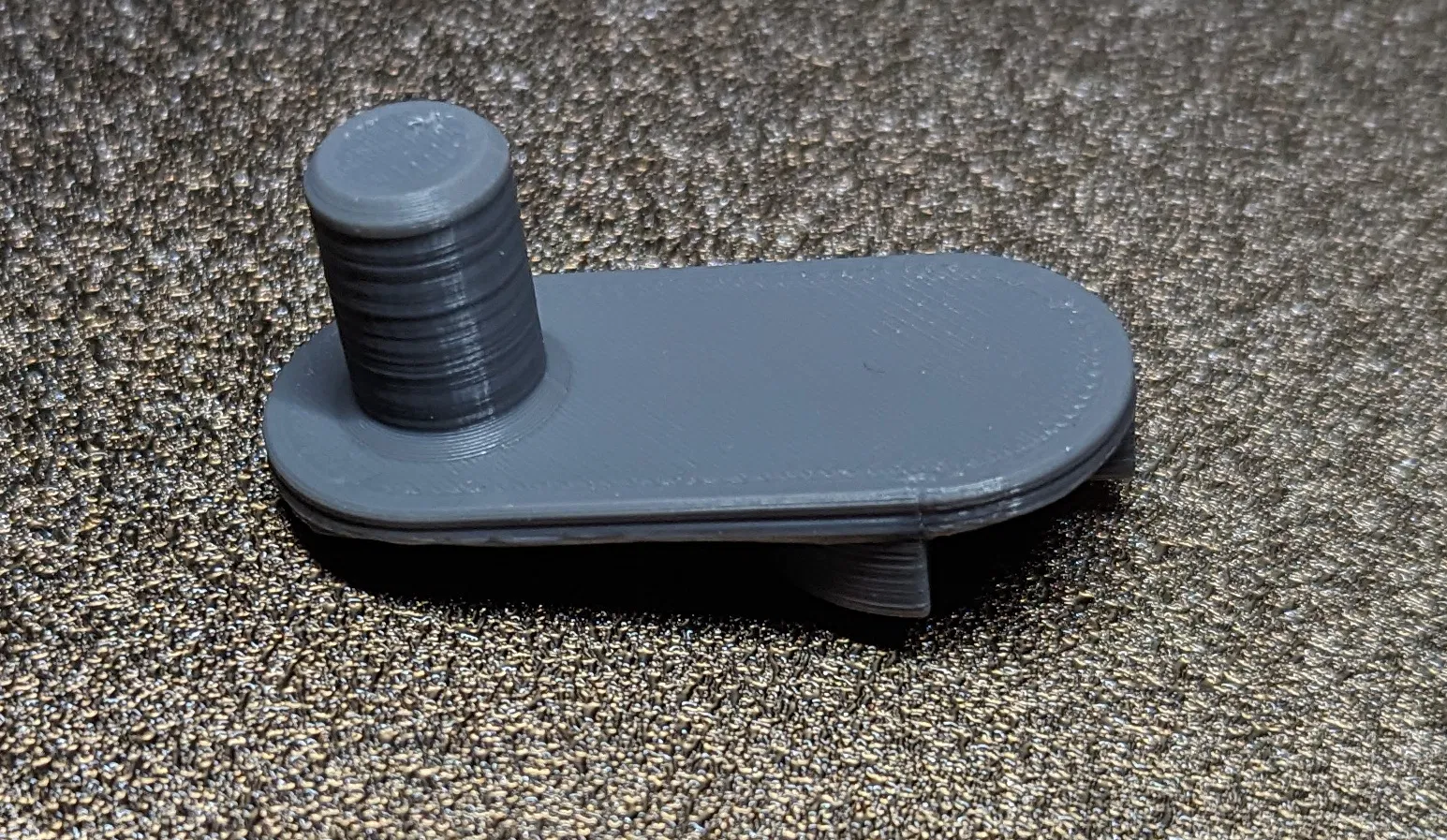

- Tay cầm (Handle)

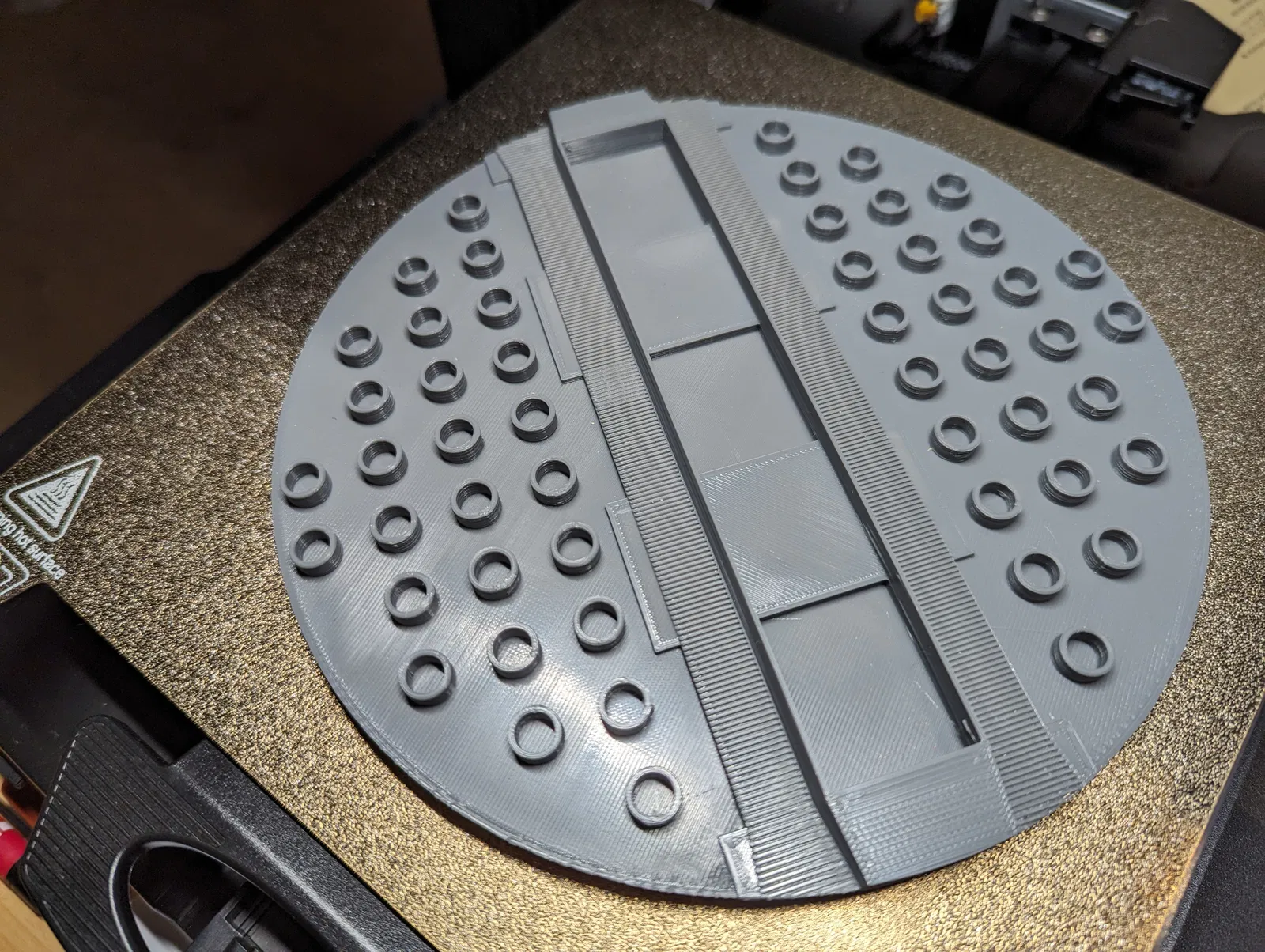

- Bàn xoay (TurnTable)
- Hỗ trợ trên các bộ phận khác chỉ cần thiết cho:

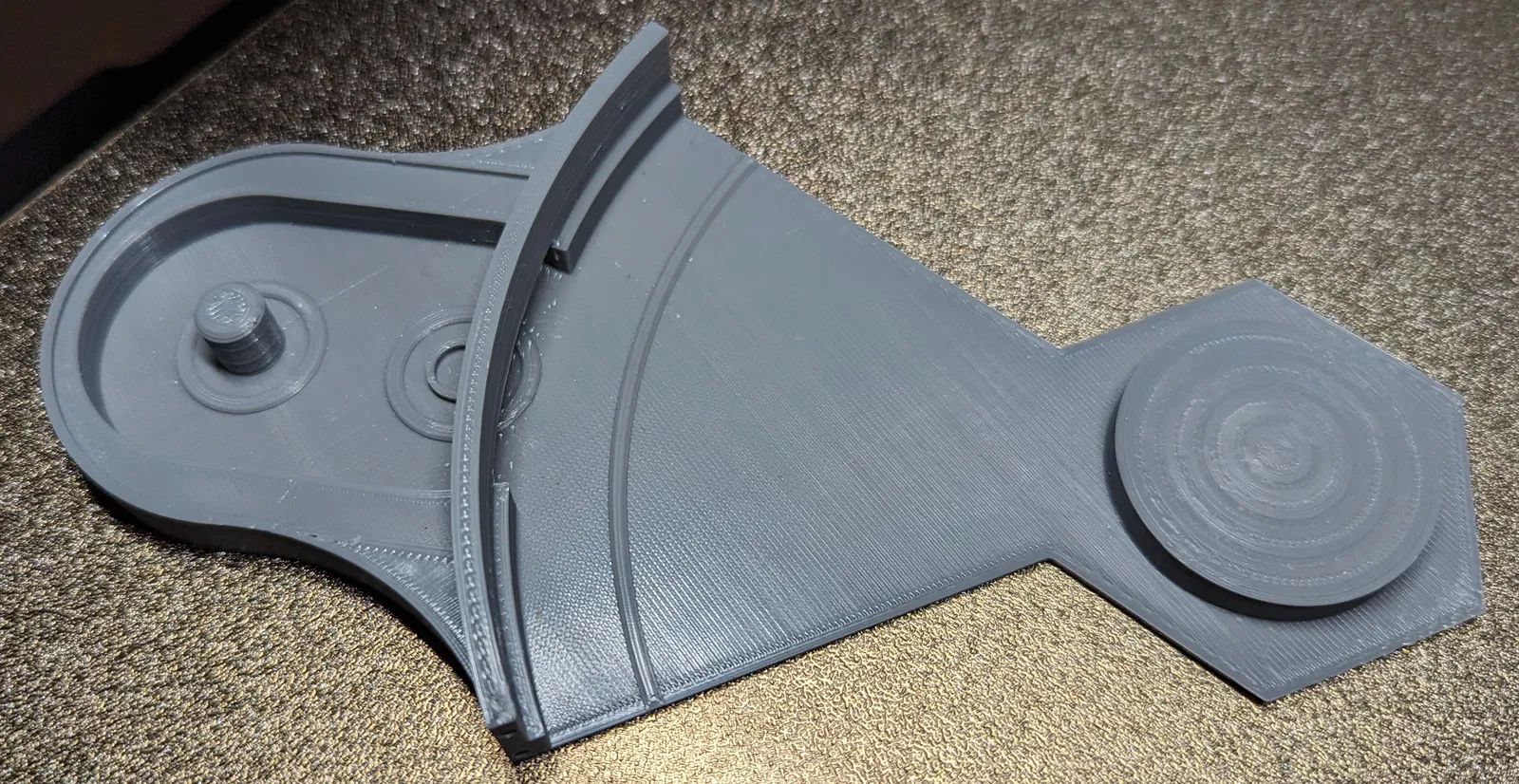

- Tấm có trục (Plate with Axis)
- Tấm có đường ray cần in 5 lần!
Lắp ráp
- Loại bỏ tất cả hỗ trợ & làm sạch các chi tiết
- Thử lắp ghép tất cả các bộ phận!
- Dán keo các tấm đế lại với nhau

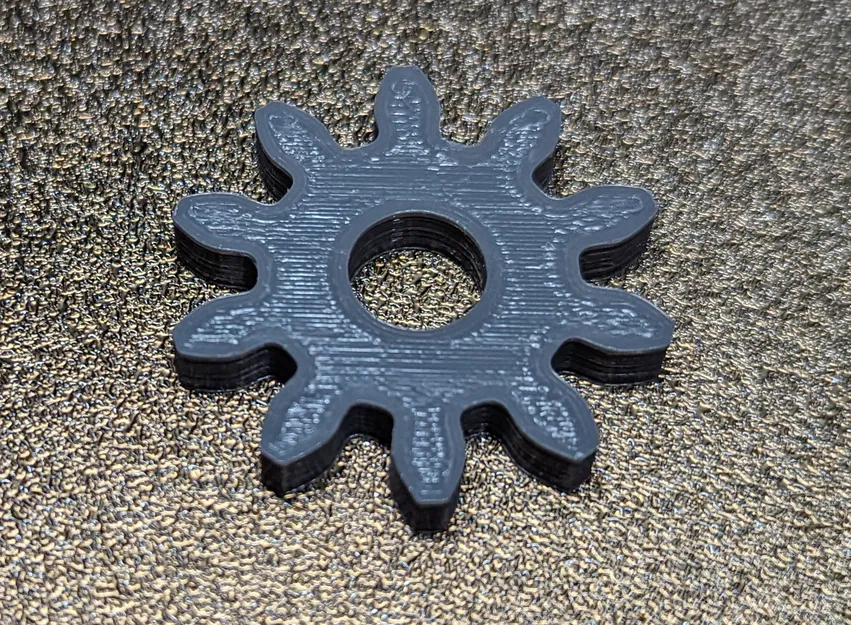

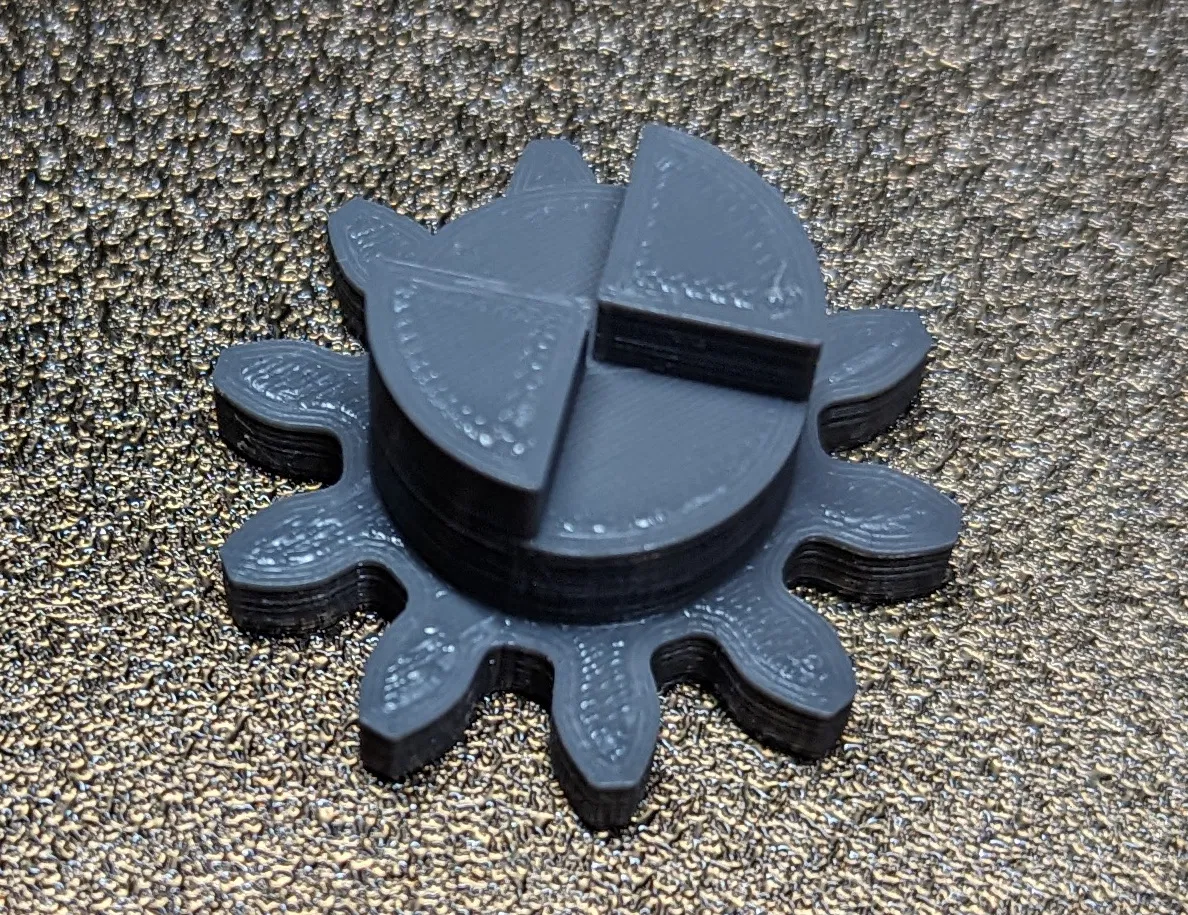

- Lắp bánh răng B vào hộp số (trượt dưới thanh chắn)
- Lắp bánh răng T vào trục trong hộp số
- Đặt (dán keo) nắp trên lên tấm đế (trục sẽ khớp vào ổ bánh răng B trên tấm đế)
- Dán tay cầm vào trục bánh răng T
- Đặt bàn xoay vào
- Xong xuôi…
Đôi lời cuối…
Đây là mô hình lắp ráp khá phức tạp đầu tiên mình thực hiện bằng FreeCAD… Chắc chắn vẫn còn nhiều điểm cần cải thiện, nhưng phiên bản này đã kịp hoàn thành làm quà sinh nhật cho cháu trai mình rồi ;-)
Nếu bạn thấy mô hình này hay, mình sẽ rất biết ơn nếu bạn dành chút thời gian nhấn thích, đăng ảnh sản phẩm (make), để lại bình luận hoặc ủng hộ mình một chút qua PayPal: https://paypal.me/HeinrichChrPeters
Cảm ơn bạn nhiều!
