Bản độ toa than (Tender) cho mô hình tàu Aster Hobby T3 / 89 7462 - Tỷ lệ 1:32

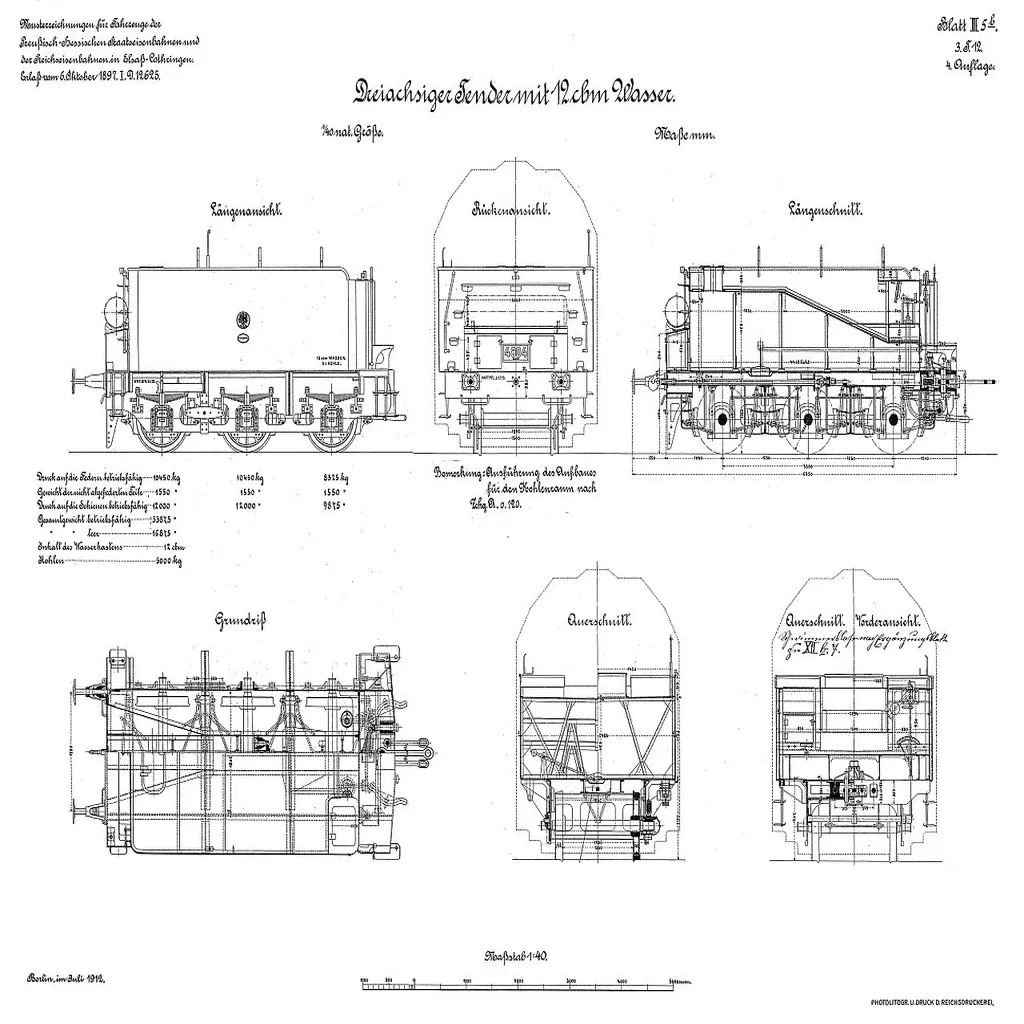

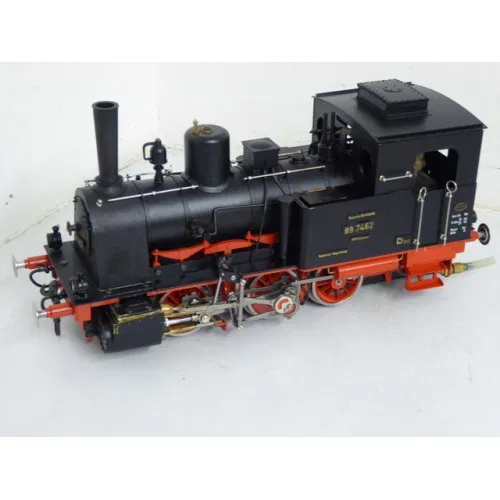

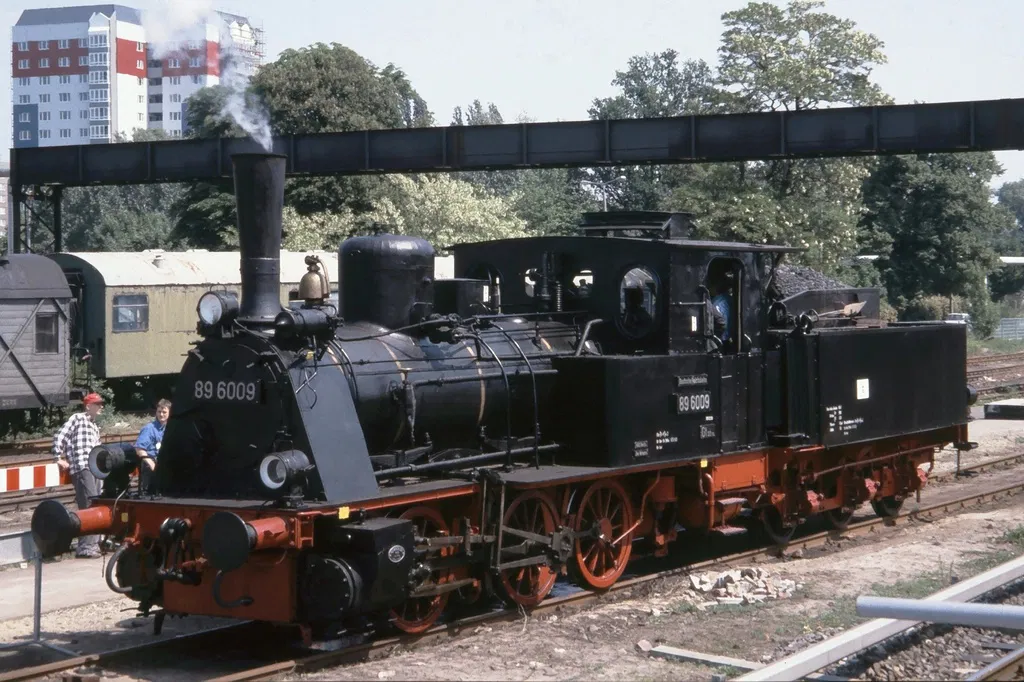

Vào năm 1995, Aster Hobby đã sản xuất một mô hình tàu hỏa hơi nước chạy bằng than tuyệt đẹp theo tỷ lệ 1:32 (Gauge 1) của dòng tàu Đức K.P.E.V. T3 / Deutsche Reichsbahn 89 7462 (http://www.southernsteamtrains.com/akpevt3br89.htm). Khi nâng cấp mô hình này lên điều khiển từ xa (RC), tôi nhận thấy có hai vấn đề chính: 1: Đầu đốt làm nóng dần lượng cồn dự trữ trong bình chứa. Sau khi chạy một thời gian, điều này SẼ gây ra hiện tượng cháy hơi cồn, làm hư hỏng các linh kiện điện tử hoặc nhựa đặt trong cabin. 2: Không thể lắp vừa tất cả các thiết bị RC vào cabin nhỏ bé mà vẫn giữ khoảng cách an toàn với lò hơi và đầu đốt nóng (pin, bộ thu, 3 servo cho hướng, bộ điều tốc và quạt thổi). Để tránh làm sôi cồn trong bình, tốt nhất là nên tách riêng nguồn cung cấp cồn khỏi đầu đốt. Tôi đã tự làm một bình chứa và bể lắng bằng đồng dựa trên các bản vẽ này (http://www.southernsteamtrains.com/manfigs/fig40atankburner.jpg). Đối với phần điều khiển RC, tôi đã học hỏi cách làm của nhiều người khác bằng cách gắn các servo vào đầu tàu và đặt phần cứng RC vào toa đầu tiên phía sau tàu. Deutsche Reichsbahn từng lắp thêm toa than (tender) cho một số đầu tàu này để kéo dài quãng đường vận hành (ví dụ: chiếc 89 6009 tại kho bảo tàng Dresden). Điều này gợi cho tôi ý tưởng chế tạo một toa than để chứa thiết bị RC thay vì dùng toa hàng. Tôi dựa trên bản vẽ toa than 3 trục tiêu chuẩn 12m3 của Đức, có điều chỉnh đôi chút để lắp vừa bình chứa cồn tự chế của mình. Bánh xe nan hoa LGB được lắp vào vòng bi 3 mm (mua trên AliExpress, Banggood, eBay, v.v.). Tôi đã dùng các tấm đệm (buffer) từ một thiết kế khác của mình. Trục trước được chia làm 2 phần để chừa chỗ ở giữa cho bể lắng cồn. Phần mái che được thiết kế dựa trên nguyên mẫu của Aster Hobby, giúp che bớt các cánh tay đòn điều khiển RC lộ ra ngoài. Để lắp servo dưới các bậc thang và tấm đệm, bạn sẽ cần gia công một số chi tiết kim loại. Ngoài ra, mọi thay đổi trên đầu tàu đều có thể tháo rời để trở về nguyên bản. Lưu ý rằng các chi tiết in 3D có thể nóng lên trên 60°C do nhiệt từ lò hơi và ánh nắng mặt trời. Hãy cân nhắc dùng các loại nhựa chịu nhiệt như ASA, ABS hoặc PETG để tránh bị biến dạng. Vật liệu tốt nhất cho phần mái là in 3D kim loại. Bộ file 3MF đã được cập nhật vào ngày 28/01/2026. ### Hướng dẫn hậu in ấn Bắt vít phần khung trái và phải vào phần giữa bằng ốc M2. Để lắp bánh xe nan hoa LGB vào vòng bi 10x2x3 mm, bạn có thể cần mài bớt một chút vật liệu. Lắp vòng bi vào các khe trên khung. Gắn thanh đệm vào khung bằng keo CA. Bạn có thể lắp khớp nối Märklin tiêu chuẩn hoặc khớp nối xích. Các tấm đệm có lò xo; hãy dùng ốc M2 và lò xo lấy từ bút bi. Thân tàu được bắt vít vào khung bằng ốc M3. Nắp đậy được thiết kế theo kiểu ấn khớp lên trên thân. Tôi đã sử dụng đèn của Dingler và gắn bảng tên "89 7462" để hoàn thiện bản độ này.
