Máy cộng bằng bi / Máy tính (In nguyên khối, không cần support) V1.0

Đây là một chiếc máy cộng đơn giản.

Ý tưởng thiết kế chính và một vài nguyên lý cơ học được lấy cảm hứng từ thợ mộc người Canada https://woodgears.ca/. Khoảng 10 năm trước, tôi vô tình thấy chiếc máy đếm bằng bi làm từ gỗ của ông ấy. Bây giờ, tôi quyết định tạo ra một phiên bản dành cho máy in 3D, in nguyên khối (print in place) và có thể vừa vặn với máy Prusa Mini của mình.

Do giới hạn về kích thước, chiếc máy tính này sử dụng bi thép 9mm thay vì bi thủy tinh như bản gỗ gốc. Hy vọng một ngày nào đó tôi sẽ tạo ra phiên bản lớn hơn, chia thành nhiều phần để dùng với bi ve thông thường.

Cách hoạt động

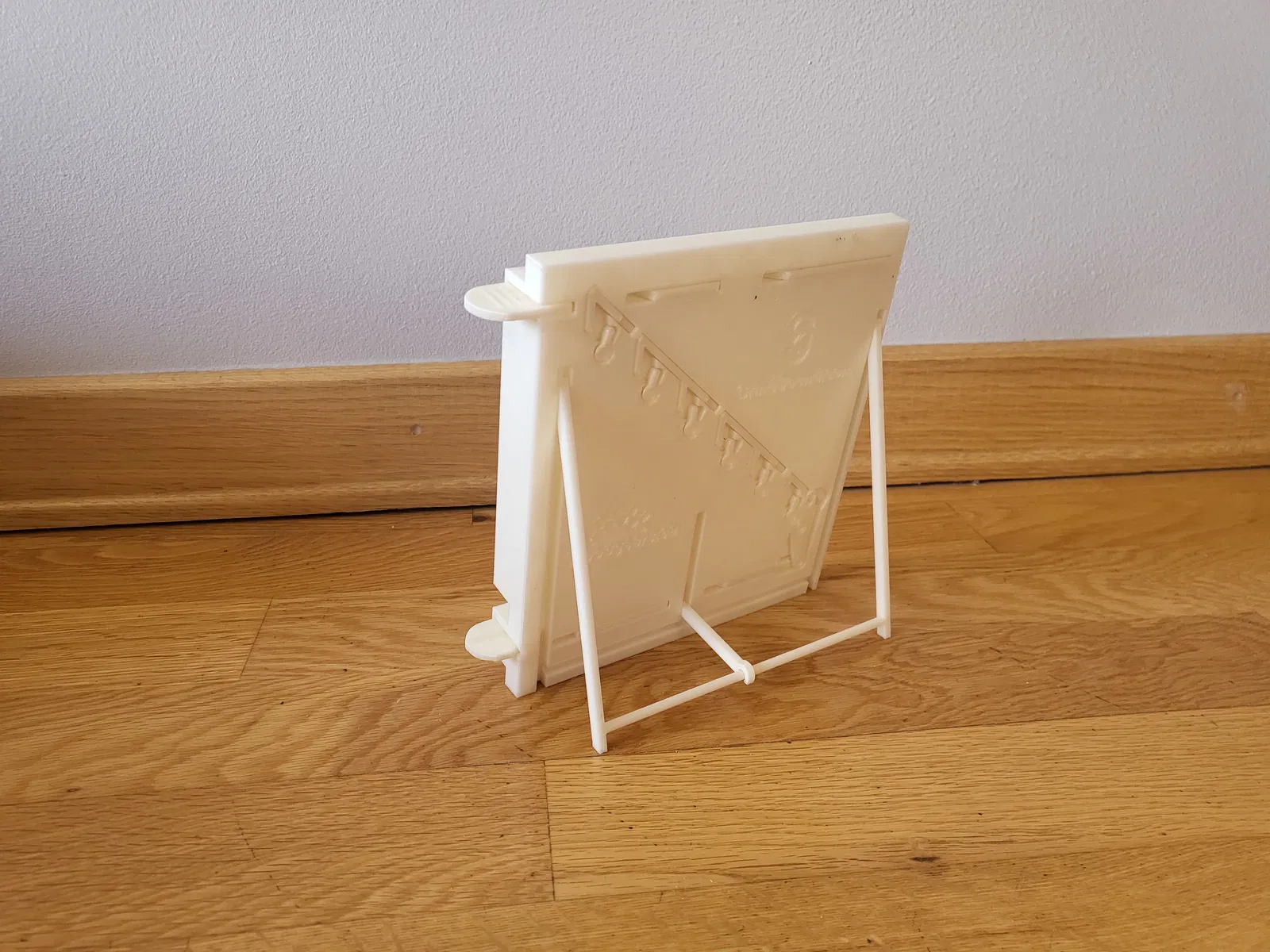

1. Kéo chân đế và bộ phận hỗ trợ ra để máy tính đứng đúng góc độ.
2. Kéo và đẩy tay cầm phía dưới để đặt lại tất cả các đòn bẩy.
3. Đẩy tay cầm phía trên vào.

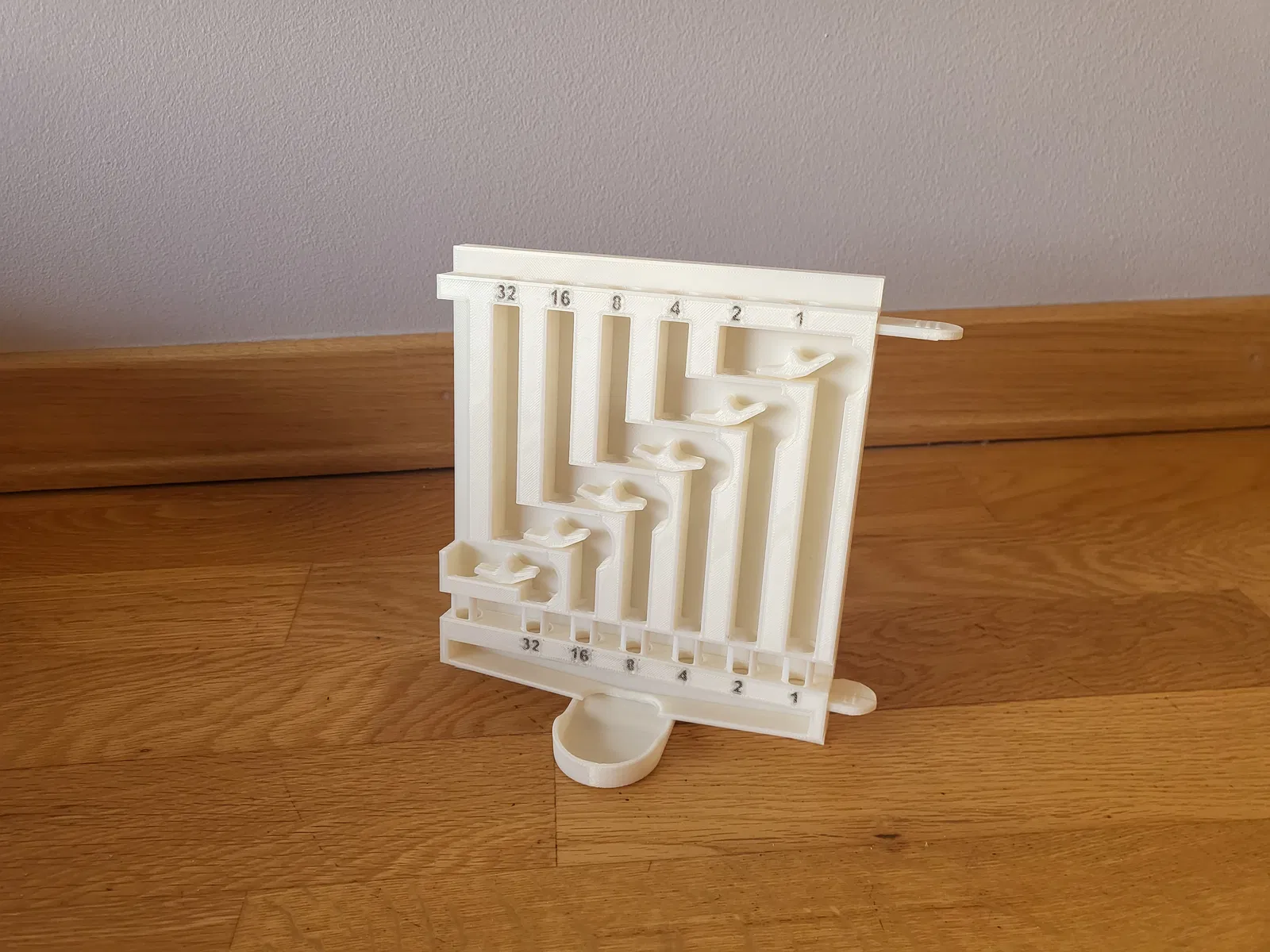

4. Thiết lập ban đầu:
   • Các lỗ phía trên phải đóng,
   • Tất cả các đòn bẩy gạt sang trái,
   • Các lỗ phía dưới phải mở.
5. Đặt số thứ nhất (1 - 64) vào phía trên. Ví dụ: số 13 phải được cài đặt là 8, 4 và 1.

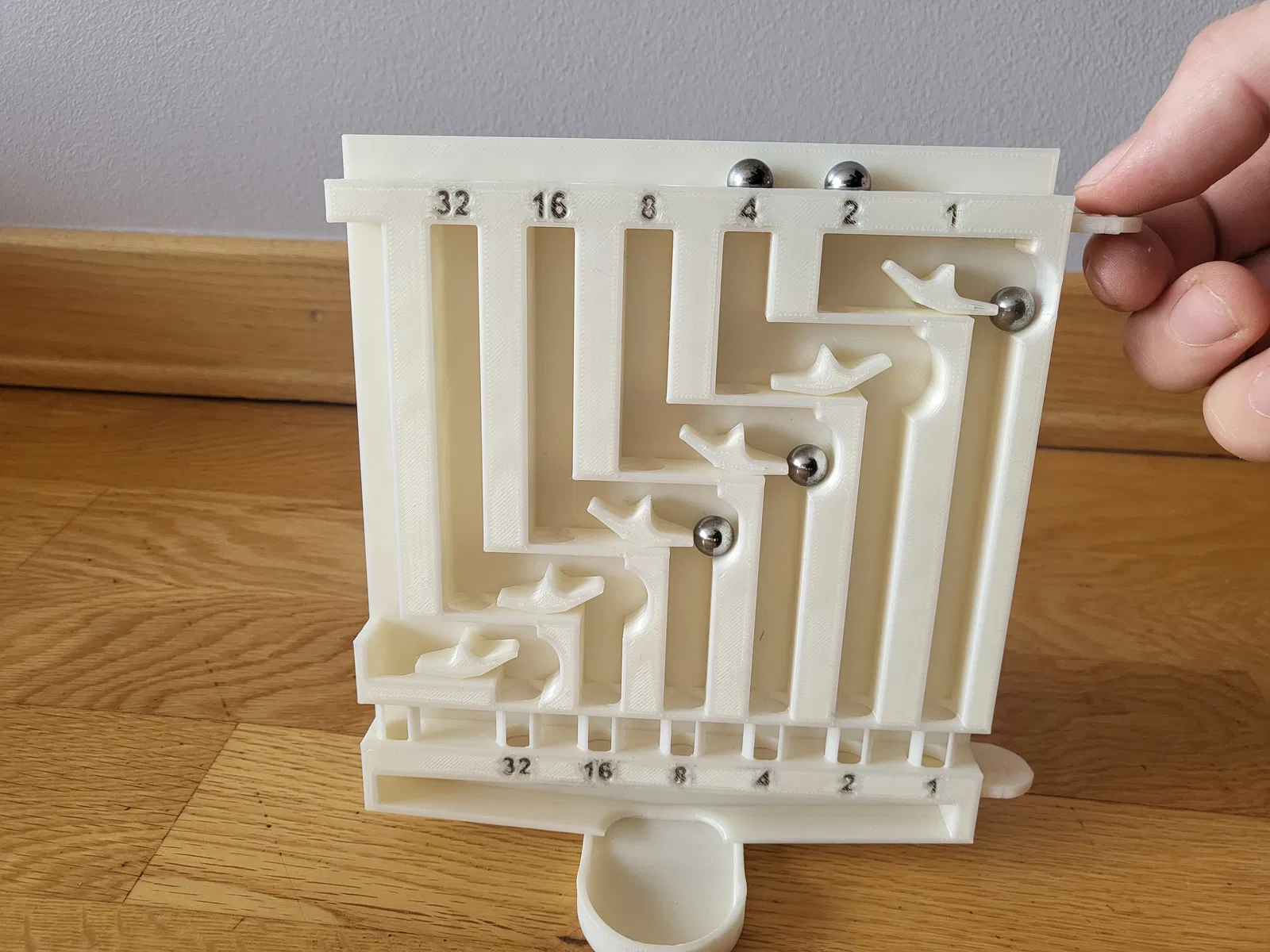

6. Kéo tay cầm phía trên ra và để tất cả bi rơi xuống đòn bẩy.
7. Đẩy tay cầm phía trên vào lại và đặt số thứ hai (ví dụ: 6 - tương ứng bi 4 và 2).
8. Kéo tay cầm phía trên ra và để tất cả bi rơi xuống đòn bẩy.
9. Nếu bạn muốn cộng thêm nhiều số nữa, chỉ cần lặp lại bước 7 - 8.
10. Khi nào cần lấy kết quả, hãy kéo tay cầm phía dưới ra. Các lỗ phía dưới sẽ đóng lại, tất cả đòn bẩy sẽ gạt sang trái và giải phóng các viên bi đang nằm trong hệ thống.
11. Dãy phía dưới chính là kết quả của bạn. (Trong ví dụ của chúng ta là 16, 2 và 1, tổng cộng là 19).

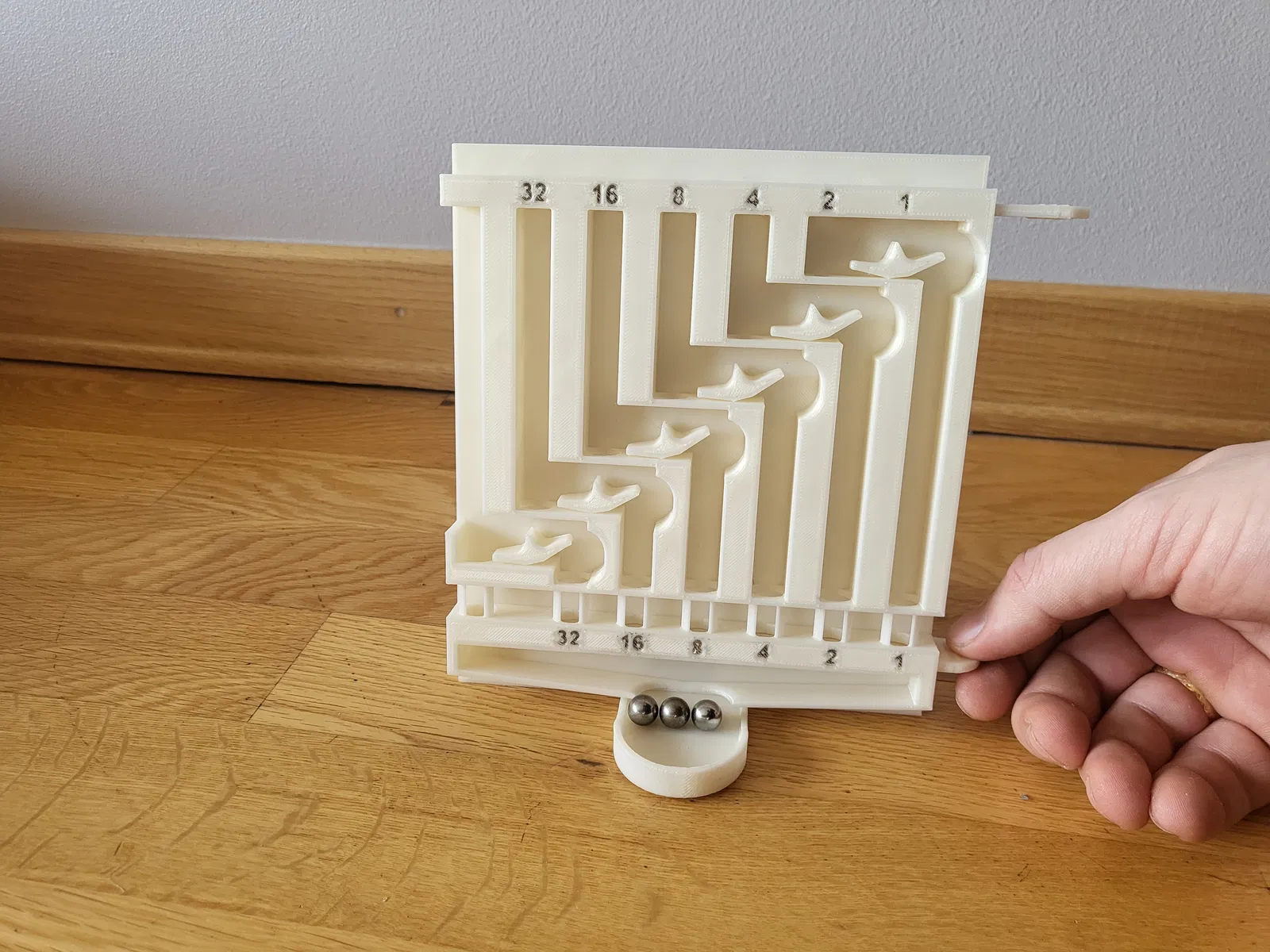

12. Kéo và đẩy tay cầm phía dưới để reset lại kết quả và giải phóng toàn bộ bi.

Bạn có thể xem video gốc của tác giả để hiểu sâu hơn về cách máy vận hành.

Mẹo khi in

• Độ dày lớp in (Layer height) - 0.2mm: Máy tính này được thiết kế với dung sai từ 0.2 - 0.4mm. Khuyến khích dùng 0.2mm. Nó vẫn hoạt động ở 0.1mm, nhưng khả năng cao sẽ gặp vấn đề nếu in ở độ phân giải dày hơn.
• Skirt - Tắt: Với Prusa Mini, bắt buộc phải tắt skirt nếu không sẽ không vừa bàn in. Máy lớn hơn có thể bật.
• Brim - Không
• Supports - Không
• Chất liệu - PLA: Tôi chưa thử các chất liệu khác. PETG có thể bị dính sợi và dễ dính chặt ở những khe hẹp.
• Walls (Tường) - 3 lớp trở lên
• Infill - 10 - 15%
• Hãy đảm bảo cắt bỏ các sợi nhựa thừa do lỗi bắc cầu (bridging) ở mặt sau để tránh kẹt các bộ phận chuyển động.
• Cẩn thận khi làm tách các đòn bẩy và cơ chế reset sau khi in. Tất cả các bộ phận nên tách ra dễ dàng với một chút lực. Nếu không được, hãy thử dùng dao cắt tỉa xung quanh.
• Tôi đã bôi trơn bằng dầu xích xe đạp vào các trục đòn bẩy và khớp nối để chúng di chuyển mượt mà hơn.
• Tôi đã thử tự in bi nhưng chúng quá nhẹ nên không gạt được đòn bẩy, vì vậy tôi dùng bi thép (bạn có thể tìm mua dễ dàng trên Amazon).

Các vấn đề đã biết (chưa sửa trong bản V1.0)

1. Bi đôi khi bị văng ra ngoài khi rơi.
2. Đòn bẩy hơi nhẹ nên dễ bị rung lắc khi máy di chuyển. Chúng luôn phải nằm ở vị trí trái hoặc phải.
3. Đôi khi các khớp nối đòn bẩy in ra quá khít gây ma sát lớn, khiến bi không đủ lực để gạt đòn bẩy.
