Cữ chặn song song cho thanh ray Festool FS 1400/2
Bộ cữ chặn song song tự chế dành cho thanh ray Festool FS 1400/2, hỗ trợ cắt các dải gỗ bằng nhau chính xác với máy cưa đĩa. Thiết kế dễ dàng tùy chỉnh kích thước, sử dụng thanh nhôm 12x1 và ốc M8 phổ biến, phù hợp cho anh em làm mộc DIY.
Mô tả

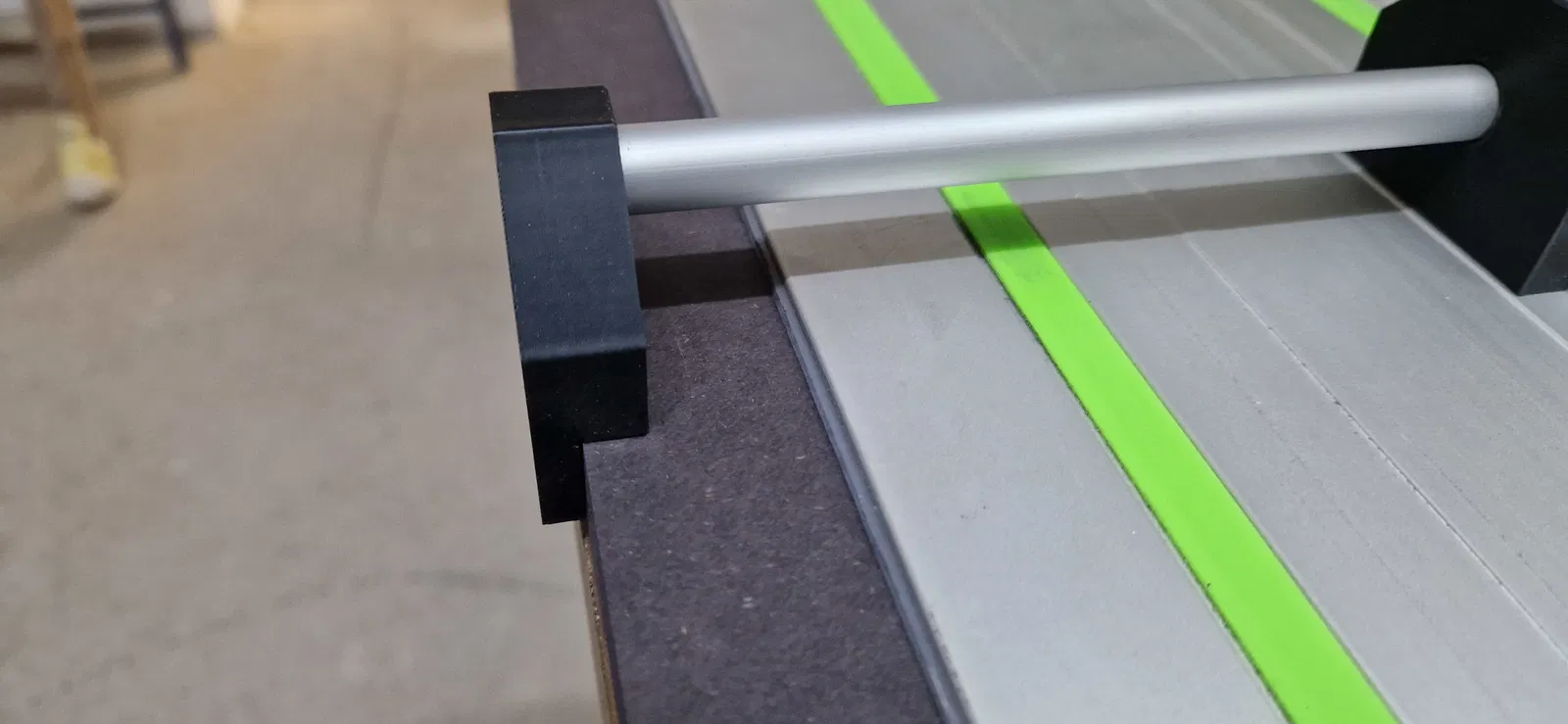

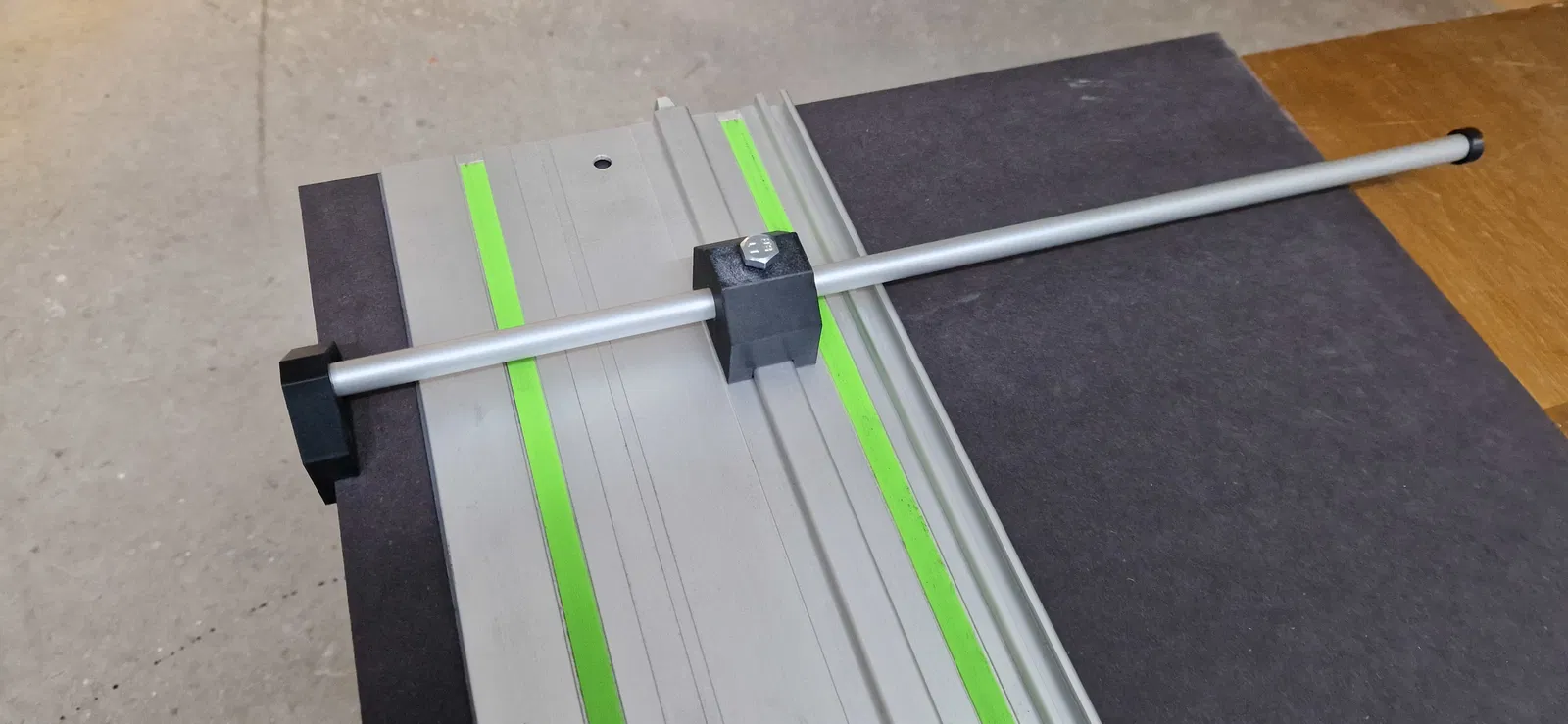

Lấy cảm hứng từ video này, mình đã tự thiết kế một bộ cữ chặn song song (parallel guide) cho thanh ray trượt, giúp cắt các dải gỗ đều nhau bằng máy cưa đĩa cầm tay (track saw).

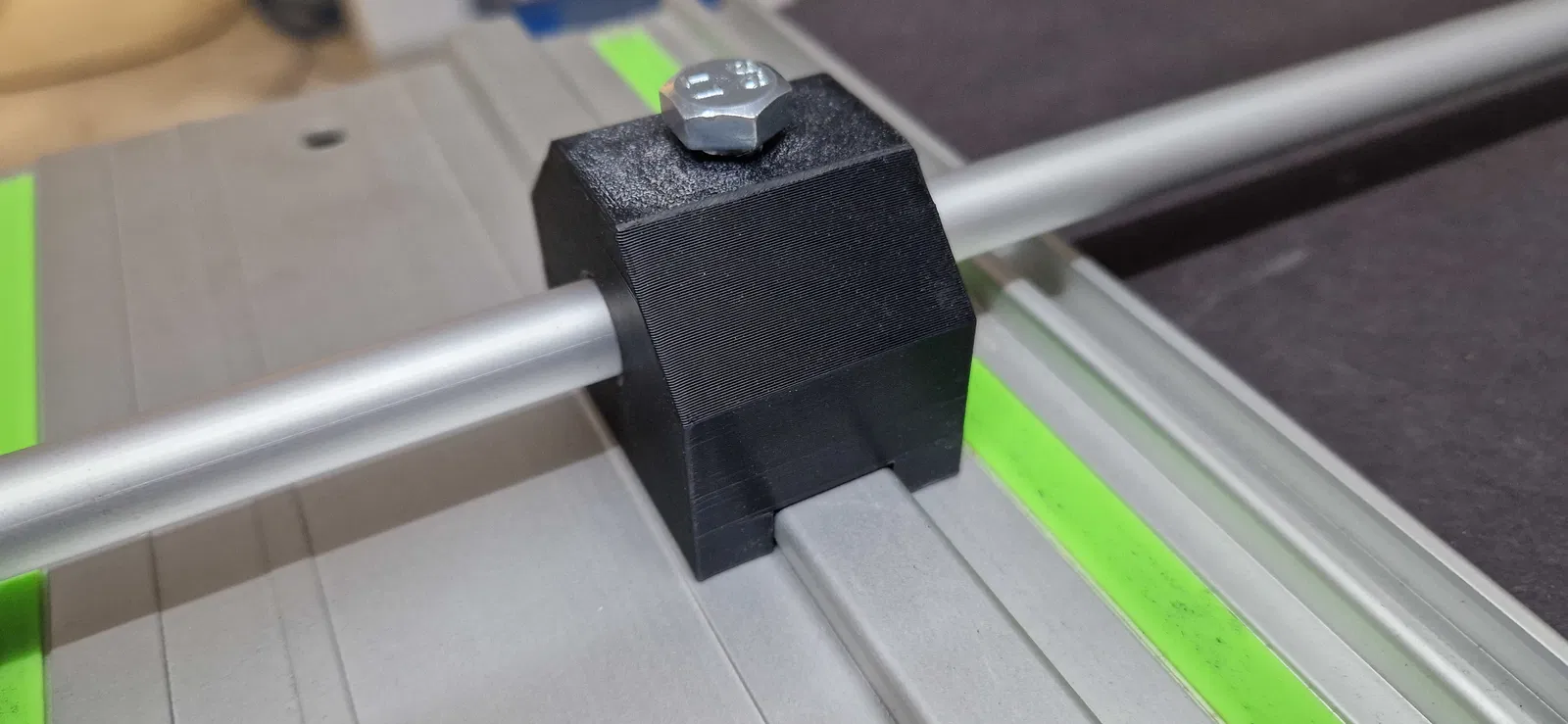

Để cố định, mình sử dụng ốc vít và đai ốc M8x16. Thanh ray mình dùng loại nhôm 12x1 mua ở cửa hàng kim khí gần nhà, cắt dài 500mm cho vừa nhu cầu sử dụng. Dĩ nhiên là bạn có thể tùy chỉnh độ dài tùy ý.
Mình thiết kế bằng Onshape. Nếu bạn muốn chỉnh sửa để phù hợp với nhu cầu riêng, có thể truy cập file tại đây: https://cad.onshape.com/documents/d57167e3596d851c2fb1b080/w/8c58adcdfe295f36fcc36864/e/2b6840754d31a476142e8c18
Ngoài ra, mình có bổ sung thêm một núm vặn cho đầu ốc, dù phần này không xuất hiện trong hình ảnh minh họa.
