Bộ lọc bụi Cyclone cho máy hút bụi cầm tay

Tóm tắt nhanh:

• Khả năng tách bụi dưới 5 micromet (với mật độ bằng hoặc lớn hơn nước)
• Giảm áp suất tối thiểu, hầu như không ảnh hưởng đến lực hút
• Có thể in 3D với chỉ một support
• Bao gồm file thiết kế FreeCAD và file OpenFOAM để bạn tự tùy chỉnh

Chi tiết:

Khi nhà có trẻ nhỏ, cát và bụi bẩn xuất hiện ở khắp nơi, máy hút bụi cầm tay là món đồ không thể thiếu để giữ nhà cửa sạch sẽ. Nhiều loại máy hút bụi cầm tay giá rẻ thường cắt giảm bộ phận tách bụi cyclone để tiết kiệm chi phí, khiến cho bộ lọc nhanh chóng bị tắc và phải thay mới hàng tuần.

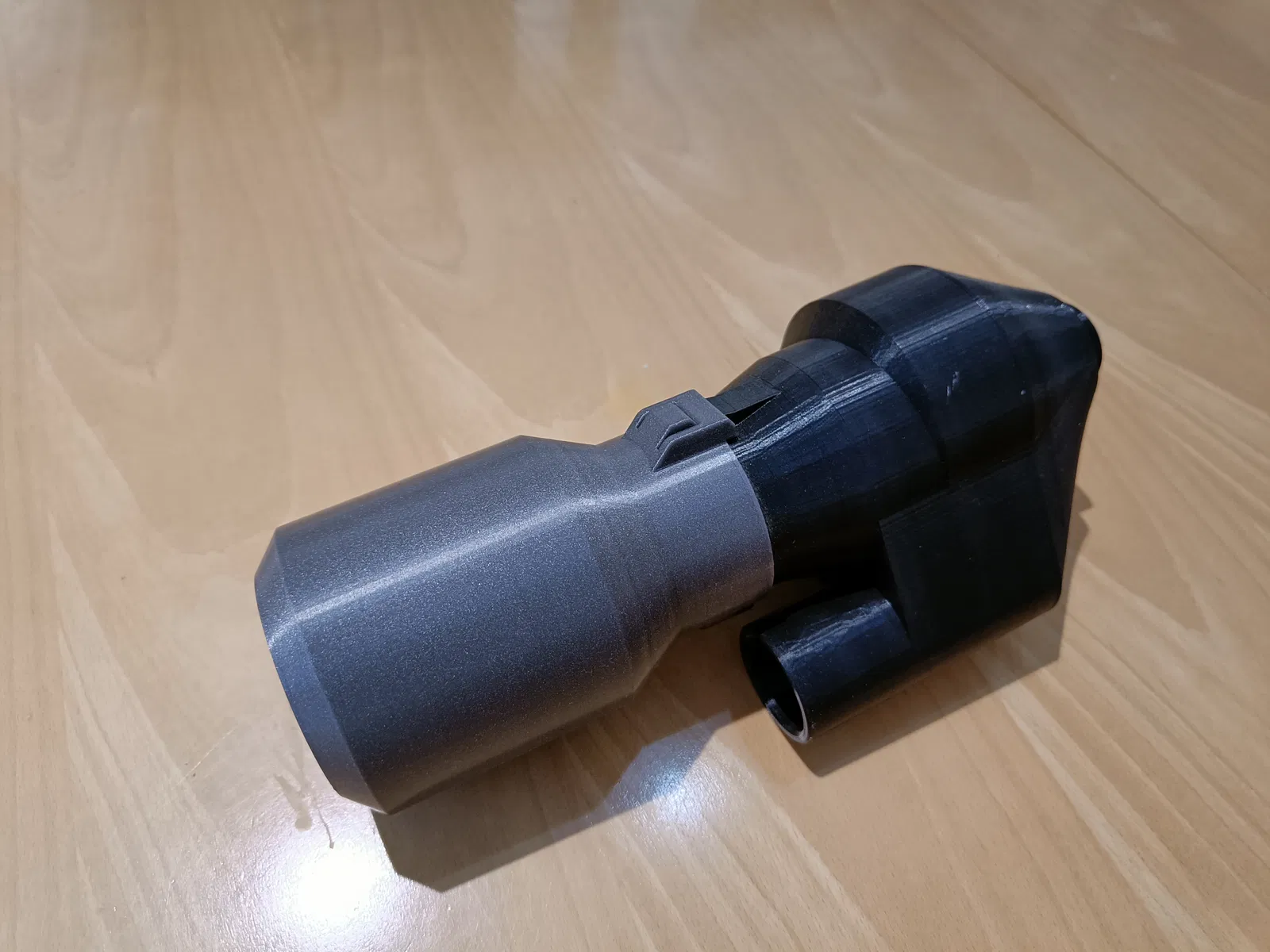

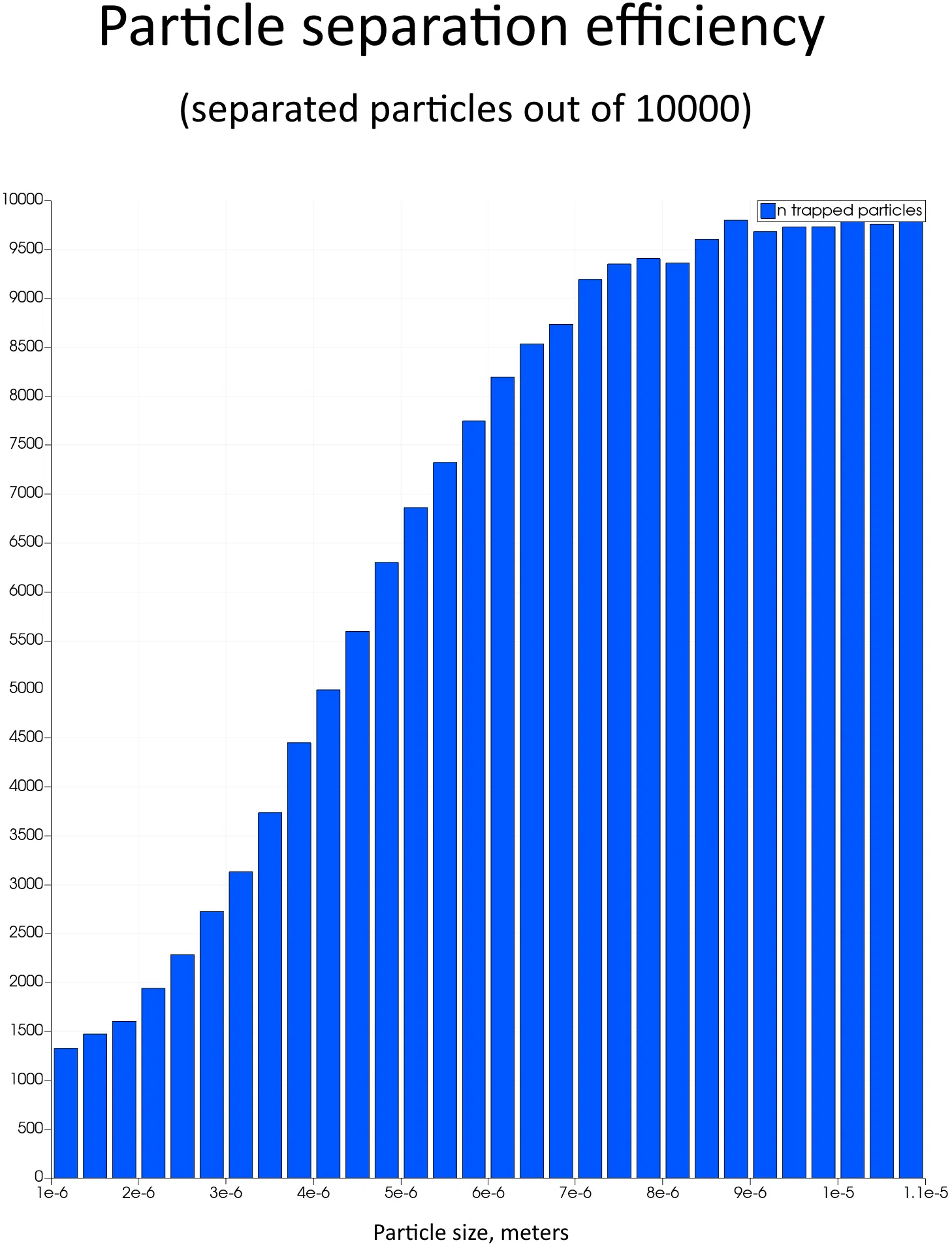

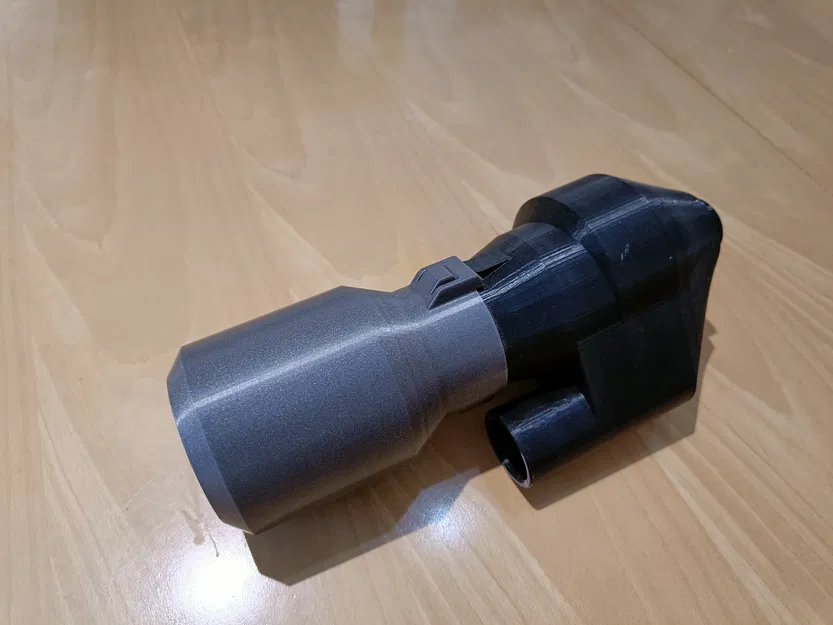

Đó là lý do mình đã dành rất nhiều thời gian để thiết kế và thử nghiệm bộ tách bụi cyclone này. Kết quả là một phụ kiện có khả năng tách bụi dưới 5 micron với lực hút gần như không thay đổi. Nếu không tin, bạn có thể xem qua phần phân tích Euler-Lagrangian CFD đính kèm. Bạn thậm chí có thể tùy chỉnh thiết kế và chạy lại mô phỏng CFD nếu muốn (mình đã đính kèm file OpenFOAM).

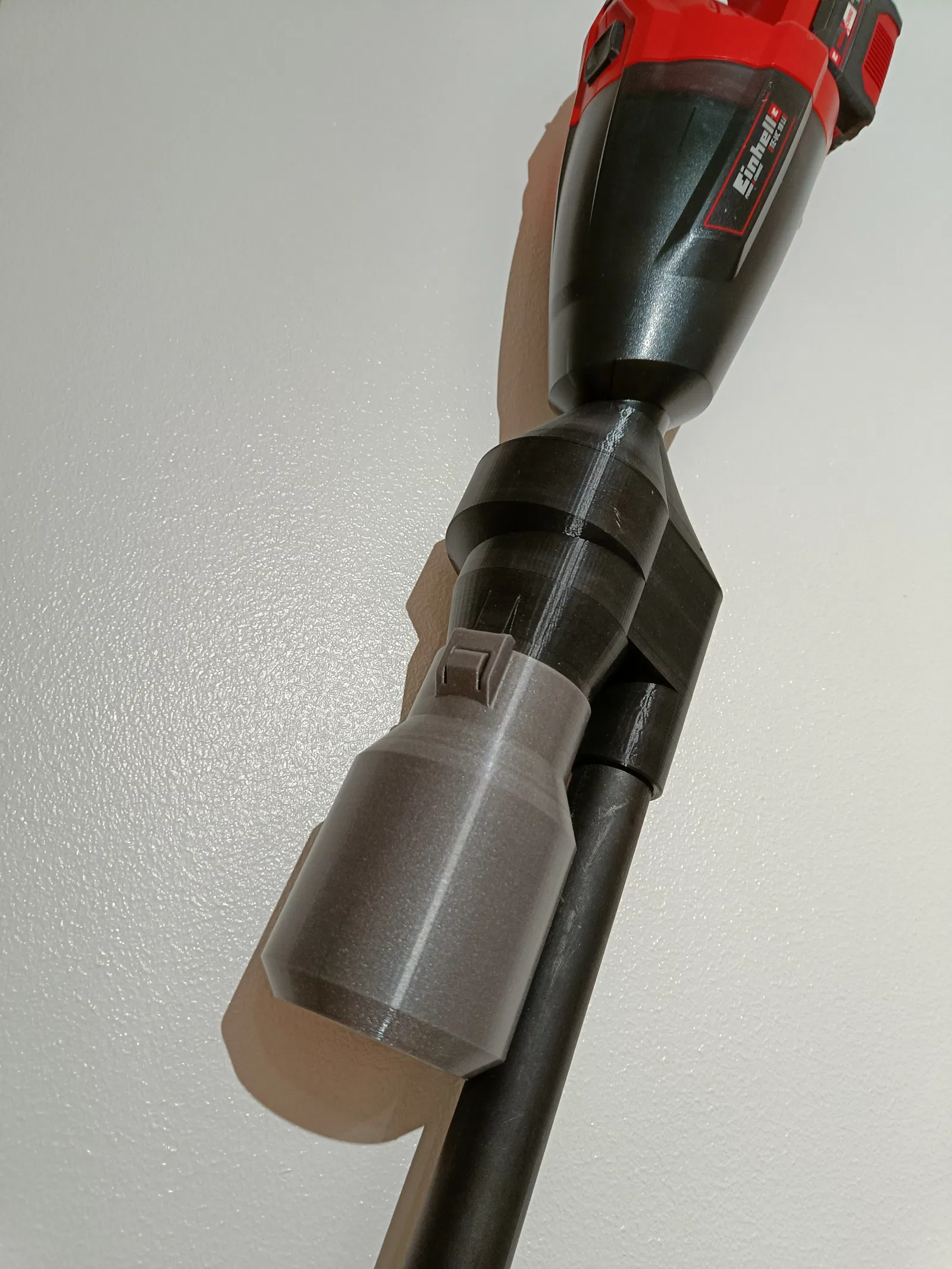

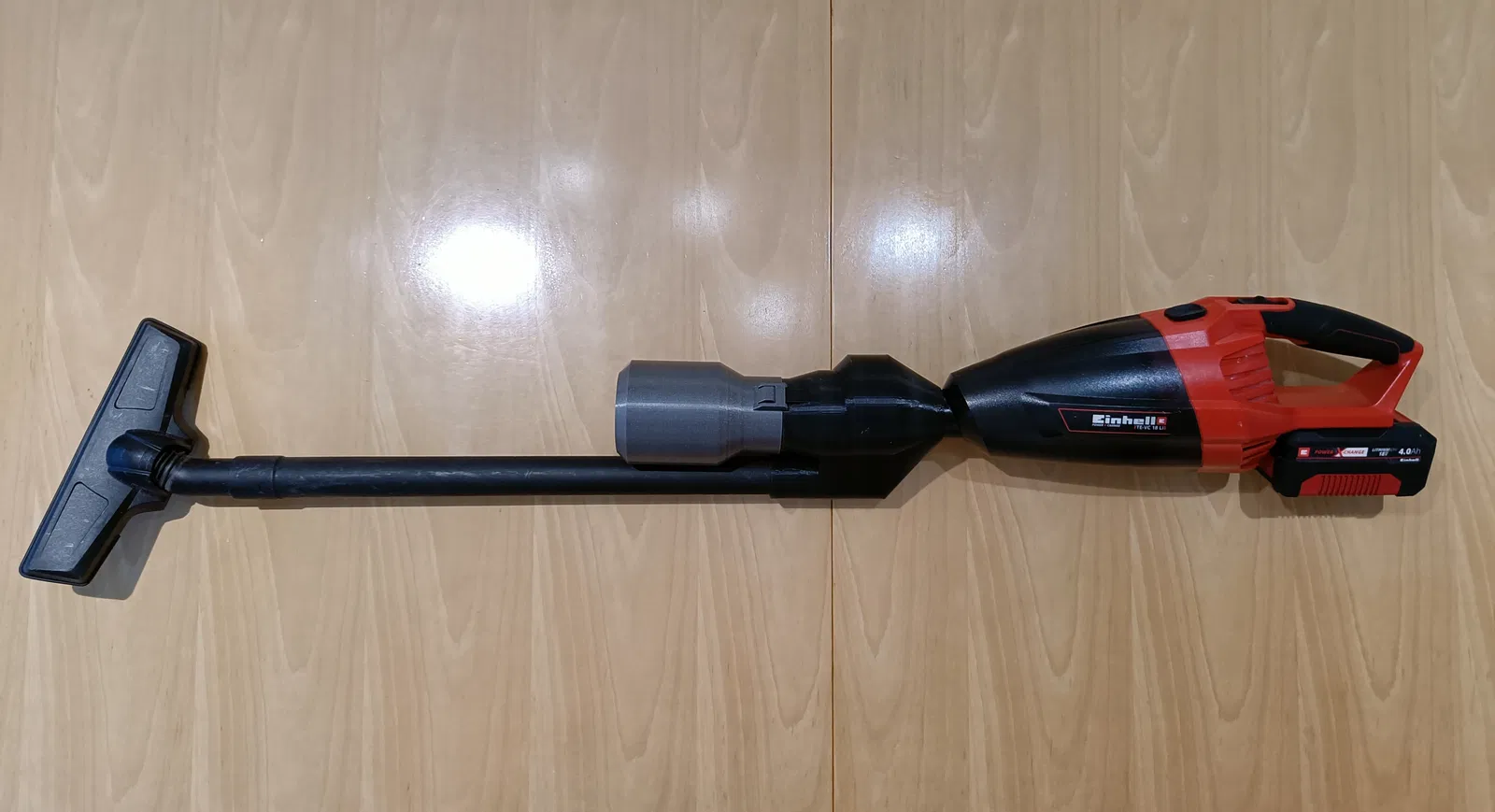

Phụ kiện này được thiết kế riêng cho máy hút bụi Einhell TE-VC 18 Li. Tuy nhiên, vì mình thiết kế bằng FreeCAD và cung cấp đầy đủ file gốc, bạn hoàn toàn có thể tự remix lại cho phù hợp với máy của mình.

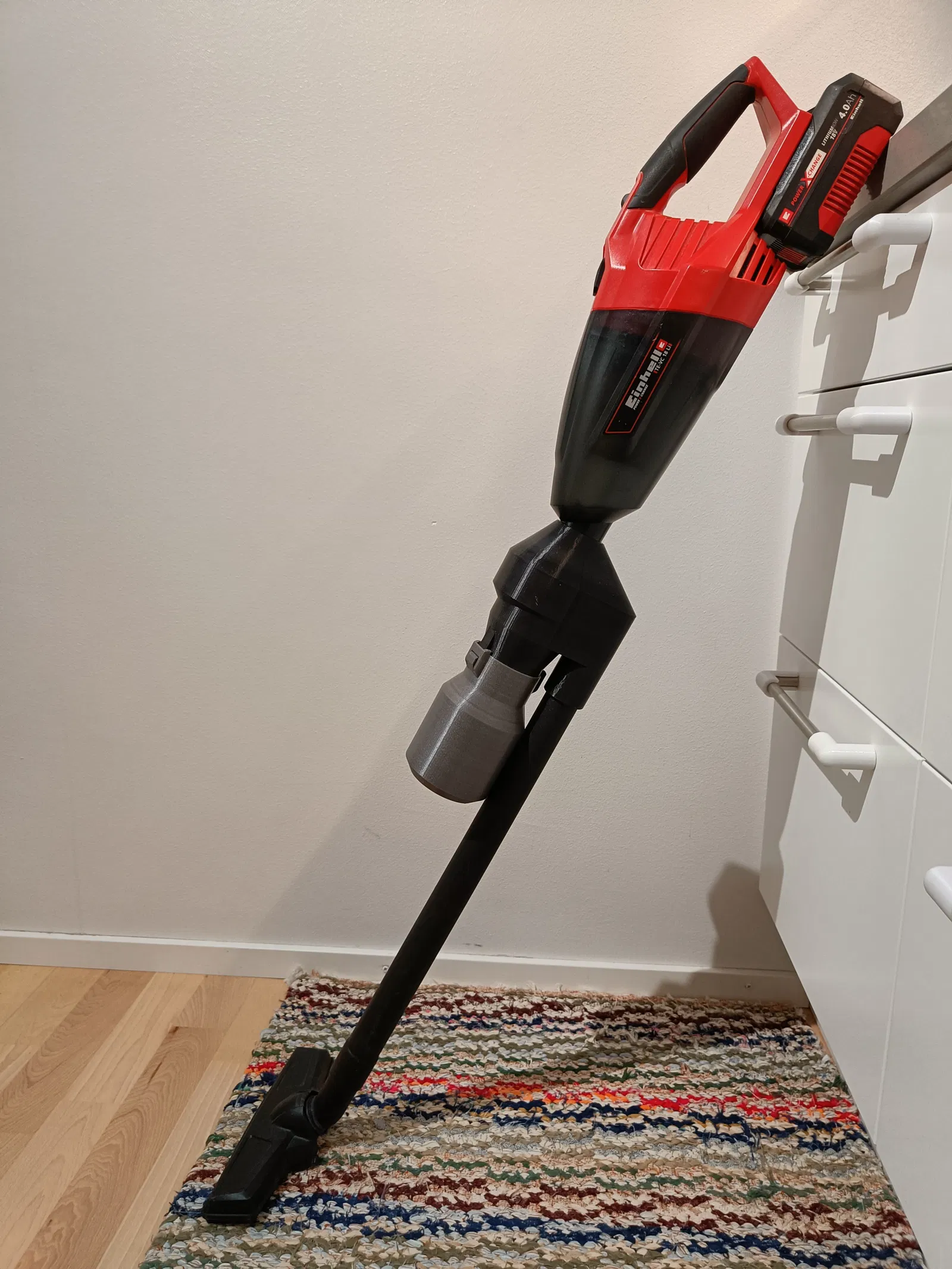

Bản thân mình đã sử dụng nó được khoảng 3 tháng và chỉ mới thay bộ lọc bụi đúng một lần (trước đây thì tuần nào cũng phải thay).

Hạn chế:

• Giống như mọi thiết kế cyclone khác, các loại rác lớn có thể bị kẹt và làm giảm hiệu suất
• Một số loại rác khó tách (như tóc dài)
• Đường ống nạp được thiết kế dốc lên để dễ in, nên đôi khi rác lớn bị kẹt lại phía trên cho đến khi bạn tắt máy
• Đây là bản thiết kế FreeCAD đầu tiên của mình, nên nó chưa được tối ưu theo dạng tham số (parametric). Nếu bạn thay đổi sketch cơ bản, rất dễ bị lỗi các thành phần khác
• Cơ chế gắn thùng chứa bụi cần được cải tiến vì hiện tại hơi bất tiện

Các file OpenFOAM được tạo bằng extension CfdOF của FreeCAD, sau đó được chỉnh sửa để chạy mô phỏng Euler-Lagrangian.

Các dòng máy hút bụi đã kiểm chứng

Bộ tách bụi này đã được kiểm tra và hoạt động tốt mà không cần sửa đổi trên các dòng máy sau:

• Einhell TE-VC 18 Li (đã test bởi tác giả)
• Bosch UniversalVac 18 (1 người dùng đã xác nhận)
