Ngàm gắn ghi-đông tháo lắp nhanh cho đèn xe đạp Cygolite Dash

Đây là ngàm gắn ghi-đông dạng bắt ốc có chức năng tháo lắp nhanh dành cho đèn xe đạp Cygolite Dash, giúp thay thế dây cao su zin vốn thường bị lỏng lẻo khi sử dụng.

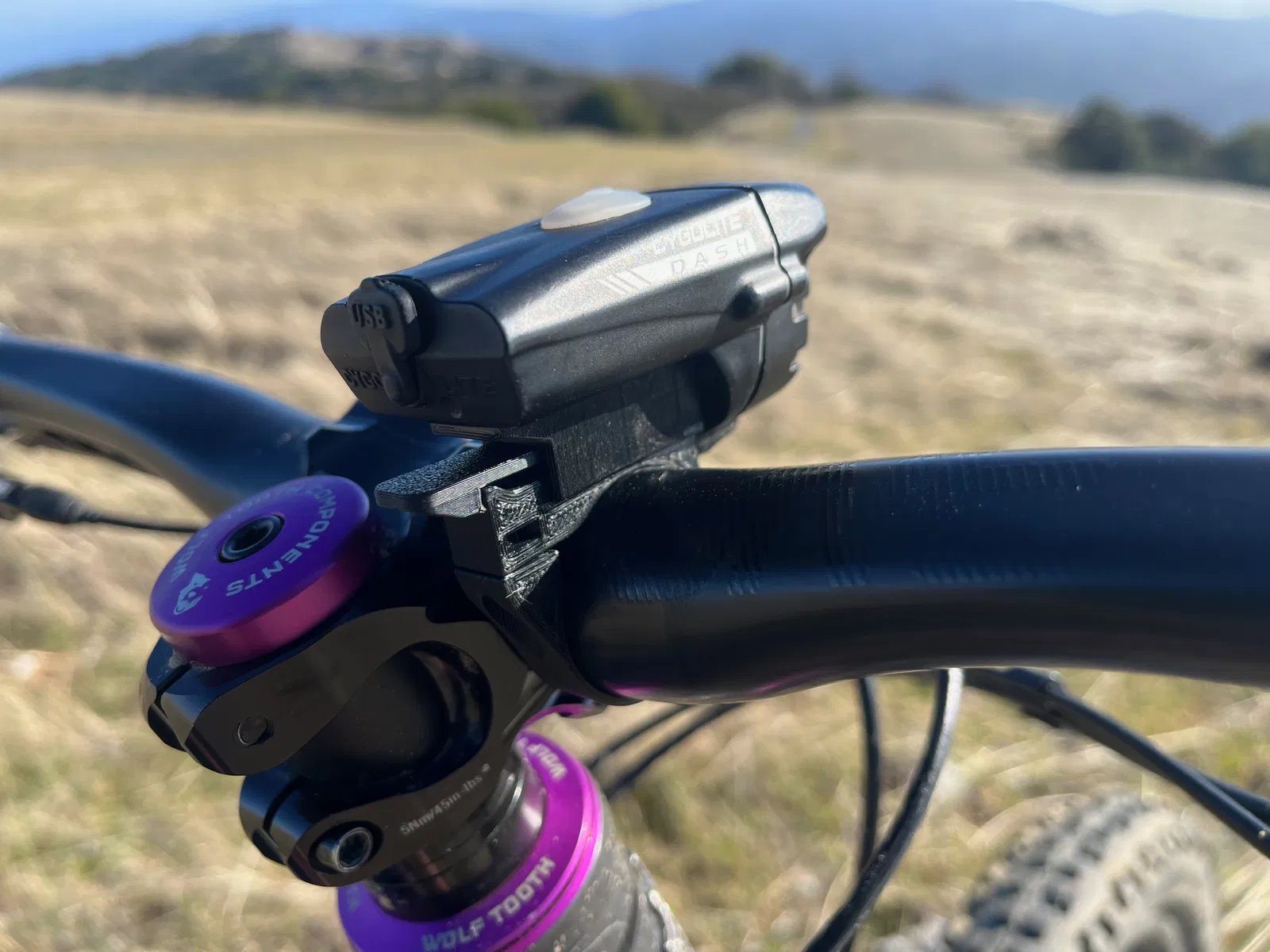

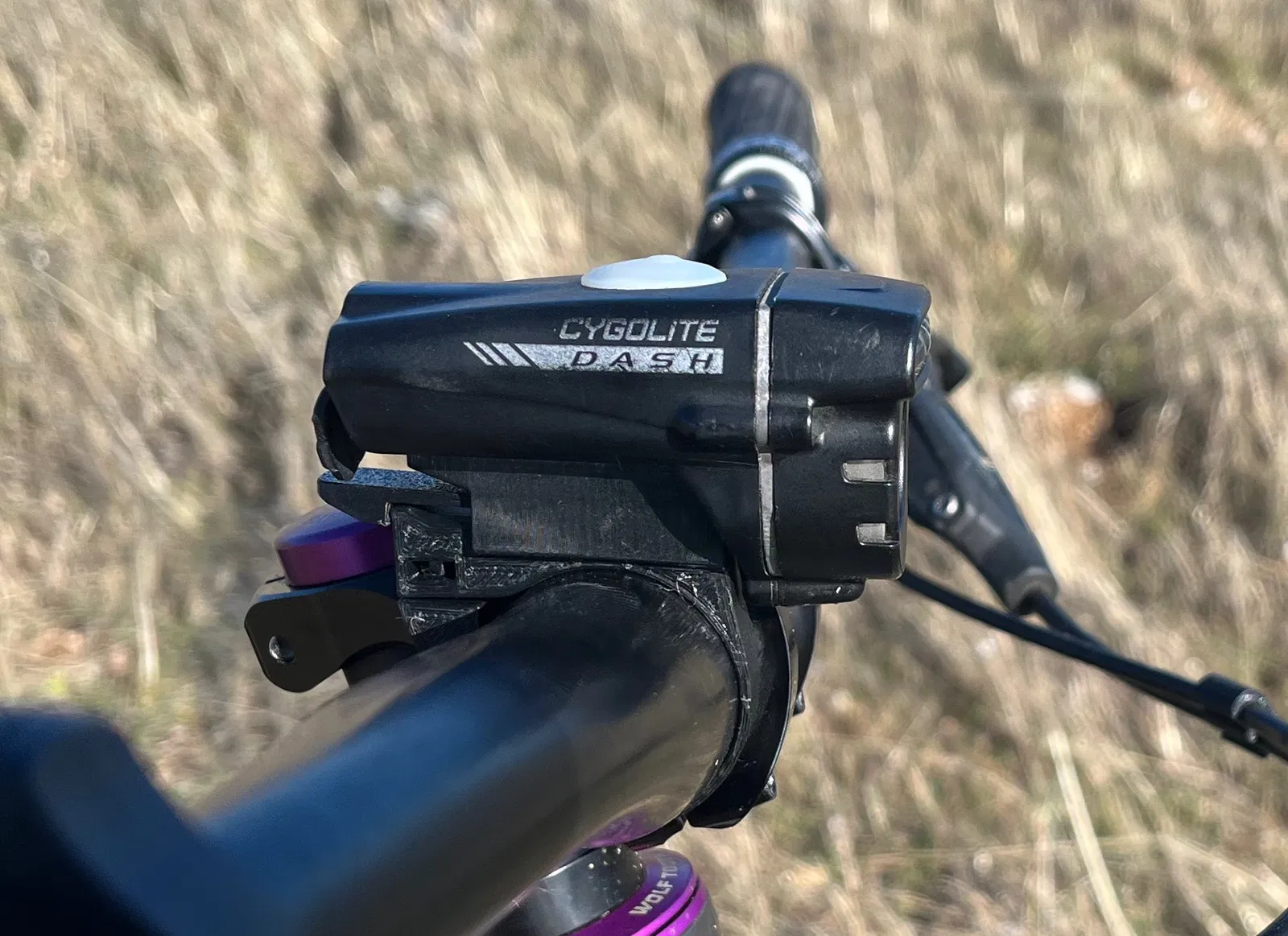

• Đã qua kiểm chứng trên các cung đường địa hình!
• Tháo lắp nhanh chỉ bằng một tay!
• Thiết kế gọn gàng, tiết kiệm diện tích!
• Lắp đặt dễ dàng mà không cần tháo bao tay nắm!

Nếu anh em muốn tìm hiểu cơ chế tháo lắp nhanh này, hãy xem thêm mẫu

Linh kiện

Phần cứng (Ốc vít)

• V1
  • 1x Đai ốc lục giác M3
  • 1x Ốc đầu trụ M3 8mm
• V2
  • 1x Đai ốc lục giác M4
  • 1x Ốc đầu trụ M4 12mm
• V3
  • 1x Đai ốc vuông M4
  • 1x Ốc đầu trụ M4 12mm

Phần in 3D

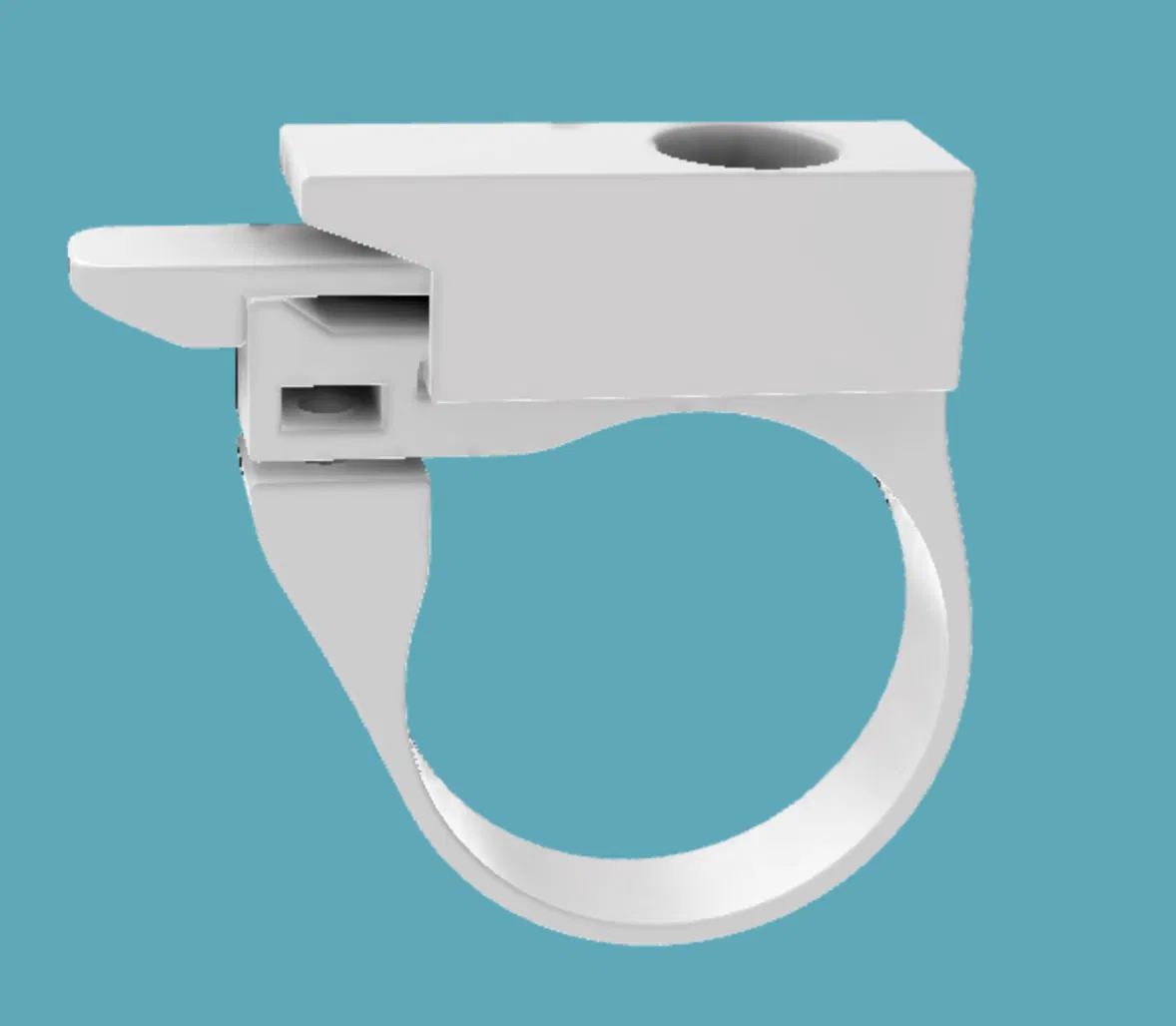

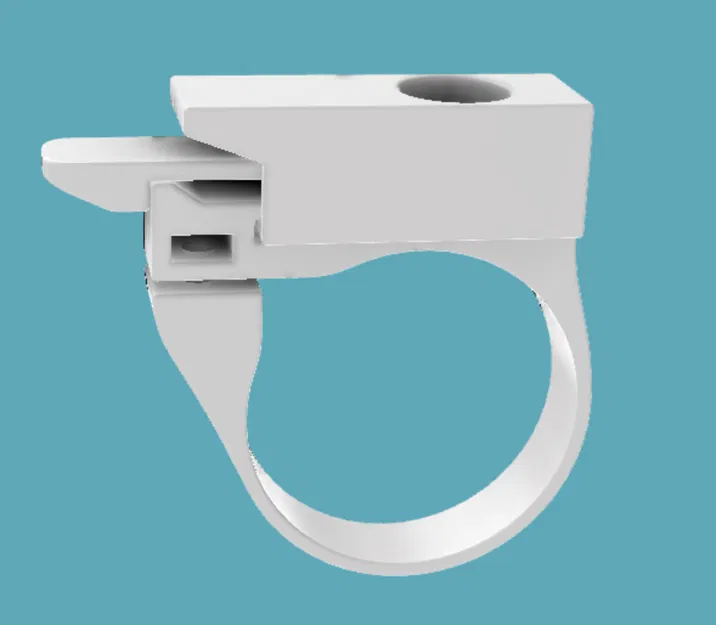

1. Ring Mount (Ngàm gắn ghi-đông) - Đường kính ghi-đông có ghi trong tên file, ví dụ 31_8mm.
2. Light Mount (Ngàm gắn đèn)
3. Quick-Release Bar (Thanh tháo lắp nhanh)

Thông số in ấn

LƯU Ý QUAN TRỌNG: Hướng đặt vật thể khi in rất quan trọng để đảm bảo độ linh hoạt và chịu lực. Vui lòng xem file .gcode để biết hướng đặt và cách dùng "mouse ears" giúp bám bàn in tốt hơn. Các mẫu V3 có kèm phần brim một phần cho các chi tiết nhỏ, anh em nhớ gỡ ra trước khi lắp ráp.

• Vật liệu: PETG hoặc PETG-CF. Không khuyến khích dùng PLA.
• Support: KHÔNG cần hỗ trợ
• Perimeters: 3+ lớp
• Infill (Mật độ):
  • Ring Mount: 40%
  • Light Mount: 40%
  • Quick-Release Bar: 100%

Hướng dẫn lắp đặt

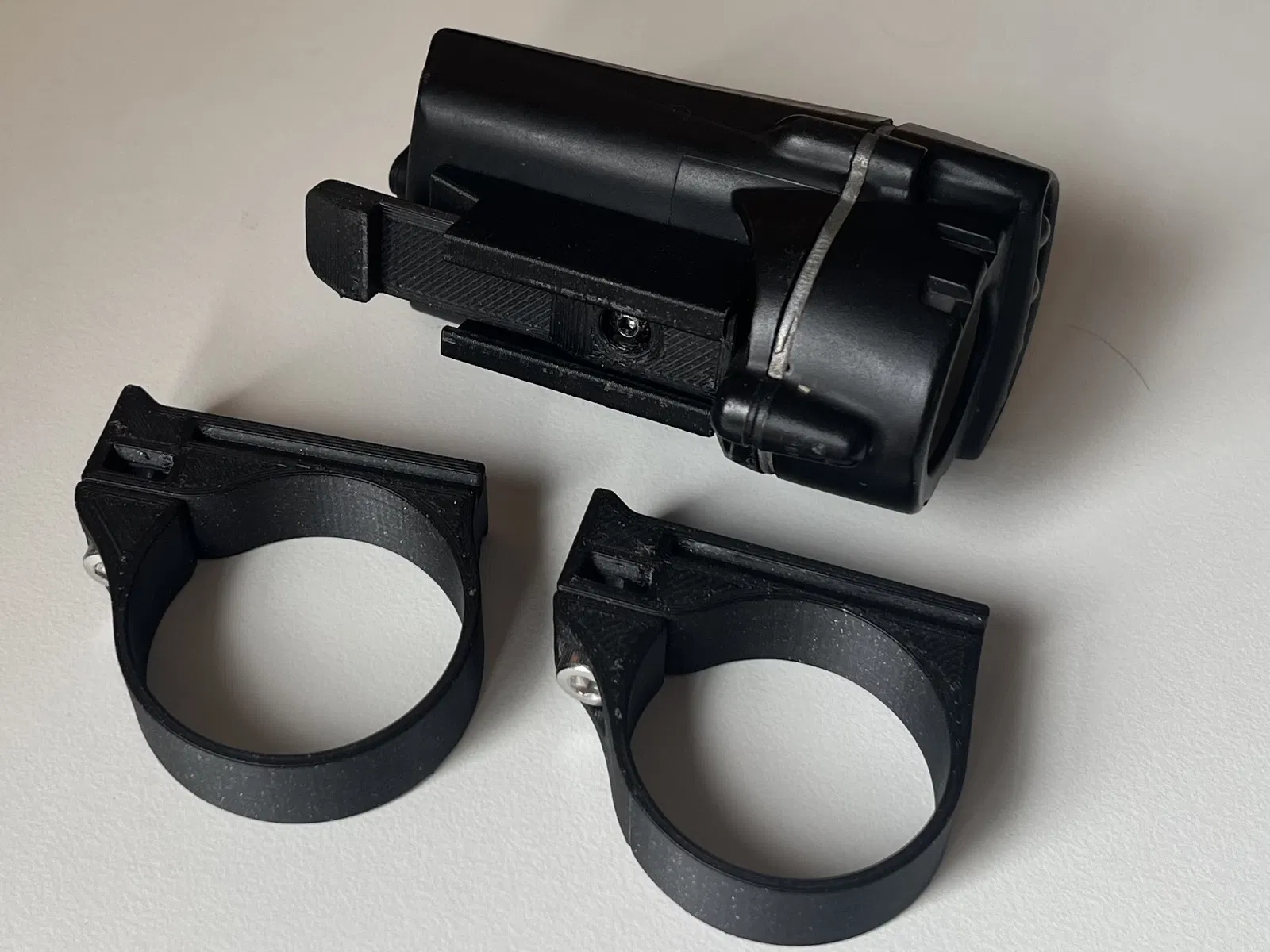

Xem hình ảnh để đối chiếu.

1. Tháo dây cao su cũ ra khỏi đèn. Giữ lại ốc M3 6mm đầu tròn zin.
2. Lắp Quick-Release Bar vào Light Mount.
3. Dùng ốc M3 6mm zin lắp qua bước trên, vặn vào đế đèn Cygolite Dash.
4. Lắp đai ốc vào Ring Mount.
5. Lắp Ring Mount lên ghi-đông.
6. Vặn ốc đầu trụ vào Ring Mount.
7. Trượt cụm đèn vào Ring Mount.

Các bản cập nhật

01-01-2024

• Thêm mẫu V3
  • Cập nhật cho đai ốc vuông M4 (cờ-lê 3mm phổ biến hơn với bộ dụng cụ sửa xe đạp).
  • Tối ưu hóa khả năng in ấn.

27-02-2022 - Thêm mẫu V2

• Thêm mẫu V2
  • Dùng ốc đầu trụ M4.
  • Tăng chiều rộng ngàm lên 12mm để vừa với ốc M4 và tăng độ cứng cáp.

Nguồn cảm hứng

• Mẫu của cmh.
• Mẫu của SeanK.
