Dụng cụ dẫn hướng cắt kim cho Umikot

Đây là dụng cụ hỗ trợ đo và cắt kim theo kích thước chuẩn. Anh chị chỉ cần cho kim vào rồi dùng kìm cắt (tốt nhất là dùng loại kìm cắt chéo để vết cắt được phẳng với bề mặt) là xong.

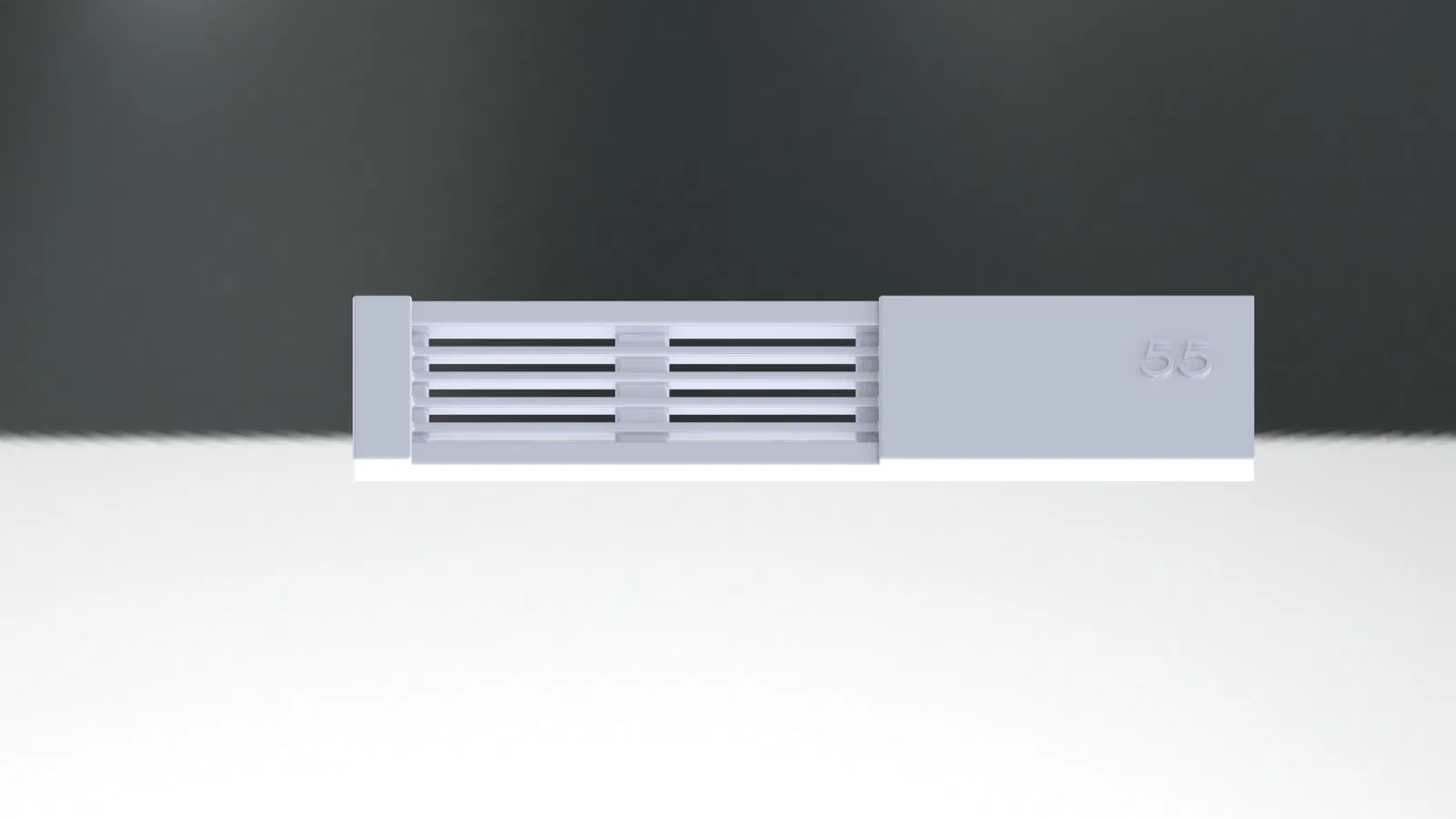

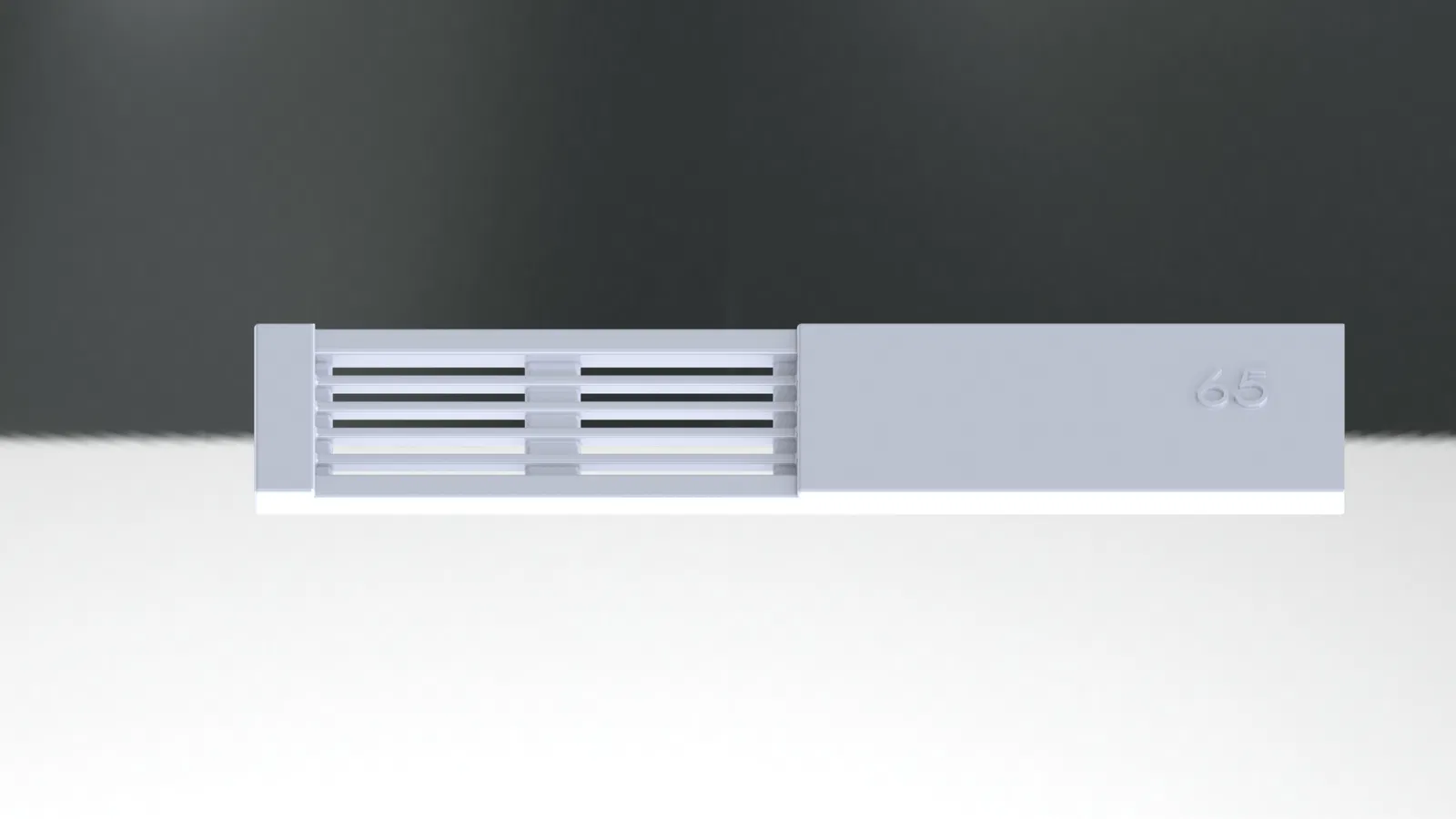

Có hai loại dẫn hướng, một loại cho kích thước 55mm và một loại 65mm. Cả hai đều có 5 khe cắm, cho phép anh chị xử lý 5 cây kim cùng một lúc.

• Cập nhật V2.5 (03/01/24): Cải tiến phần khuyết để giữ cán kim, giảm chiều cao các 'vách' giúp việc lấy kim ra dễ dàng hơn.
• Cập nhật V2.3 (13/09/23): Thiết kế thêm bản mới cho Umikot bản NGẮN (SHORT). Dẫn hướng có phần khuyết cán 20mm và đường ống 25mm, tổng chiều dài kim sau khi cắt là 45mm. Thêm biến thể cho dẫn hướng 55mm để dùng với cán kim 20mm.
• Cập nhật V2.2 (27/07/23): Loại bỏ phần khuyết phía trên nơi cắm kim để tránh tình trạng kim bị trượt ra. Đồng thời tăng đường kính lỗ thoát từ 0.7mm lên 1mm.
• Cập nhật - Lược lấy kim (22/07/23): Để hỗ trợ lấy kim sau khi đã cắt xong, mình đã làm thêm một chiếc 'lược'. Anh chị chỉ cần đưa lược vào các lỗ khuyết bên dưới, kim sẽ được đẩy lên giúp việc lấy ra cực kỳ đơn giản.
• Cập nhật V2.1 (08/07/23): Tăng độ dày mặt trên thêm 0.5mm để hạn chế lỗi in ở lớp bề mặt.
• Cập nhật V2 (04/07/23): Thiết kế mới dạng 'đường hầm' cho thân kim thay vì rãnh hẹp. Vẫn giữ dung sai chặt cho phần cán kim để đảm bảo không bị lung lay.
• Cập nhật V1.1 (03/07/23): Tạo bản mới cho dẫn hướng 55mm để kim vừa khít hơn và thêm các khe dưới đáy để dễ lấy kim. Chiều rộng khe cắm cán kim giảm từ 2mm xuống 1.45mm, chiều dài giảm từ 31mm xuống 30mm.

Khuyến khích in với chiều cao lớp in thấp nhất mà máy của anh chị hỗ trợ.

Nên in đặc (solid) và chậm để đảm bảo độ chính xác về kích thước. Cả hai mẫu đã được test trên máy Bambu Lab X1 Carbon với chiều cao lớp in 0.08mm bằng nhựa eSun PLA+.

Mọi người in xong cho mình xin ý kiến đóng góp nhé, đây là mẫu 3D đầu tay nên chắc chắn còn nhiều thiếu sót. Mình rất sẵn lòng lắng nghe phản hồi để hoàn thiện hơn!
