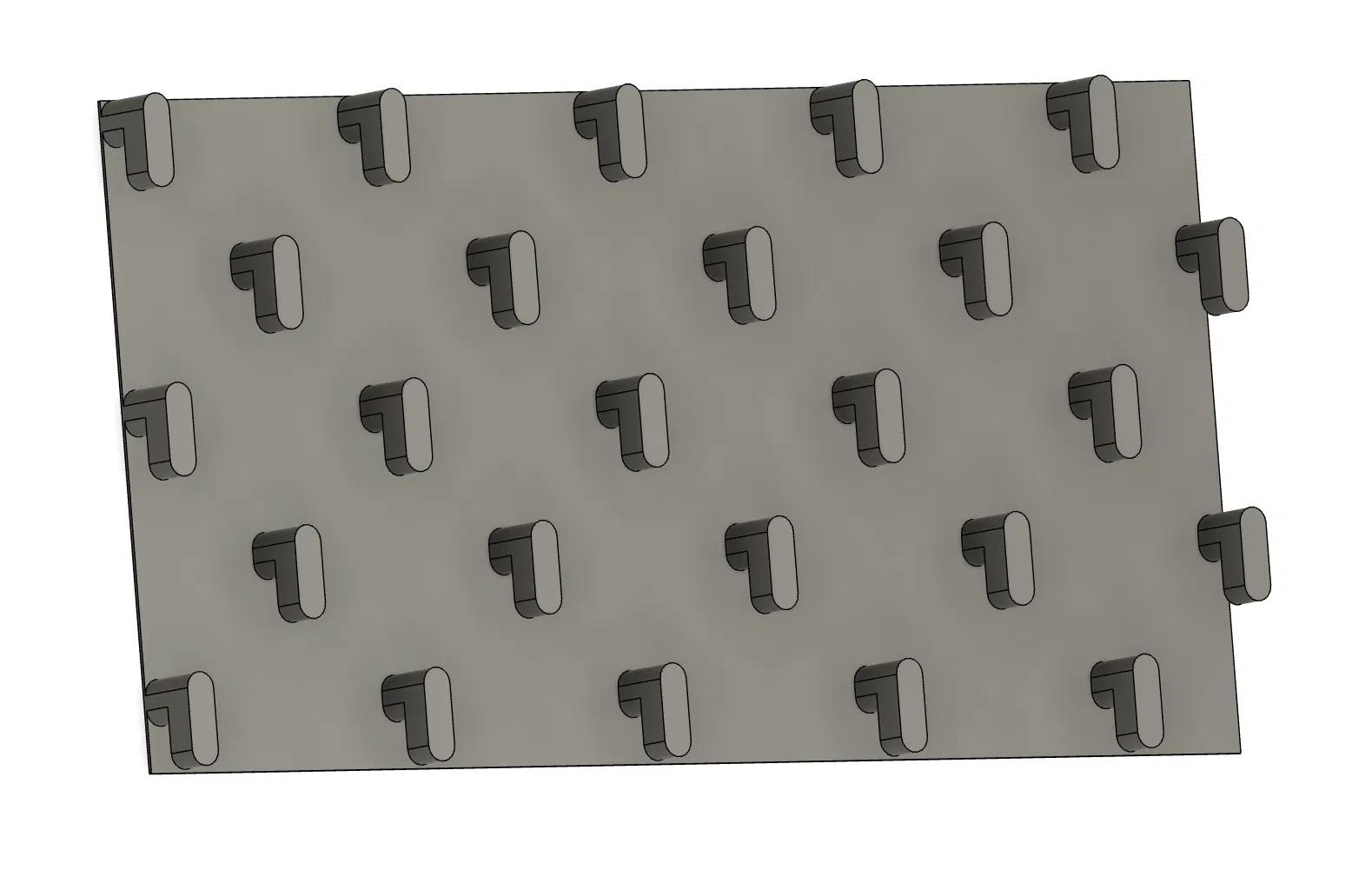

Mẫu Peg/Móc cài bảng Skadis tùy chỉnh (Parametric) trên Fusion 360

Mình muốn tạo vài món đồ lớn hơn để gắn lên bảng Skadis, nhưng tìm mãi không thấy mẫu nào cho phép tùy chỉnh kích thước bề mặt và cấu hình chốt cài (peg) dễ dàng. Thế nên mình đã tự làm một bản để mọi người cùng dùng luôn!

Bạn chỉ cần mở file trong Fusion 360 rồi thay đổi thông số width và height cho đúng với kích thước bề mặt mà bạn muốn gắn chốt. Sau đó, bạn có thể import nó vào mô hình của mình rồi kết hợp cùng với các chốt.

Thông số dung sai hiện tại mình thấy khá ổn với máy in của mình, nhưng bạn hoàn toàn có thể điều chỉnh nếu cần cấu hình khác đi một chút. Cứ thay đổi các thông số sau đây là được:

• width - Chiều rộng của bề mặt muốn tạo chốt
• height - Chiều cao của bề mặt muốn tạo chốt
• includeBase - Để là 0 nếu bạn không muốn tạo phần đế, ngược lại để là 1. Tính năng này khá tiện nếu bạn muốn làm chốt cho bề mặt lớn nhưng chỉ cần gắn ở các mép. Bạn có thể xóa bớt các chốt không cần thiết và giữ lại cấu hình chuẩn cho những vị trí còn lại.
• pegWidth - Chiều rộng của chốt
• pegHeight - Chiều cao của chốt
• pegDistance - Khoảng cách giữa các chốt
• pegDistanceFromBase - Khoảng hở giữa chốt và bảng, nên đặt tương ứng với độ dày của tấm Skadis
