Giá đỡ cần câu Fly gắn trên xe (Vehicle Fly Rod Holder)

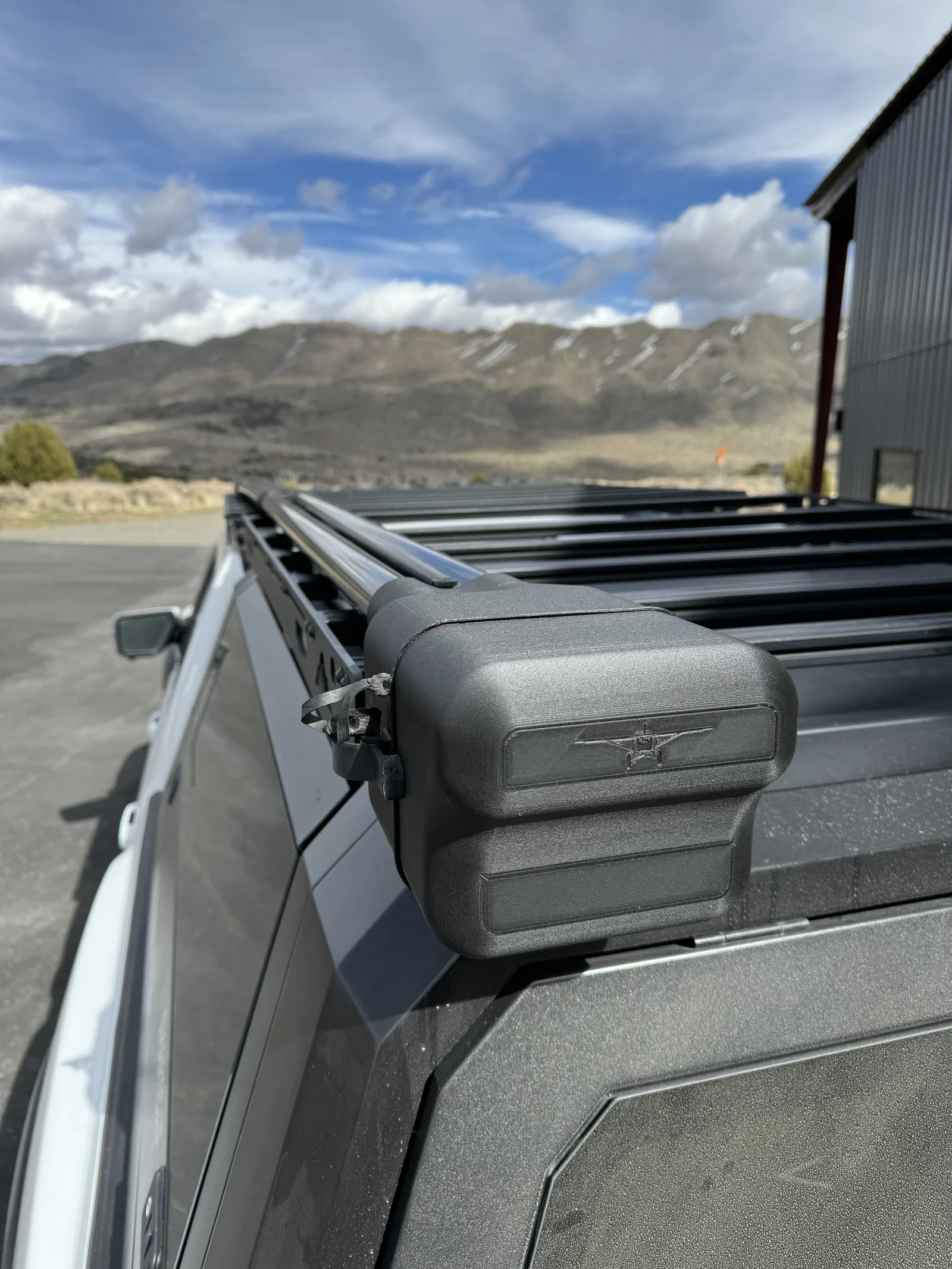

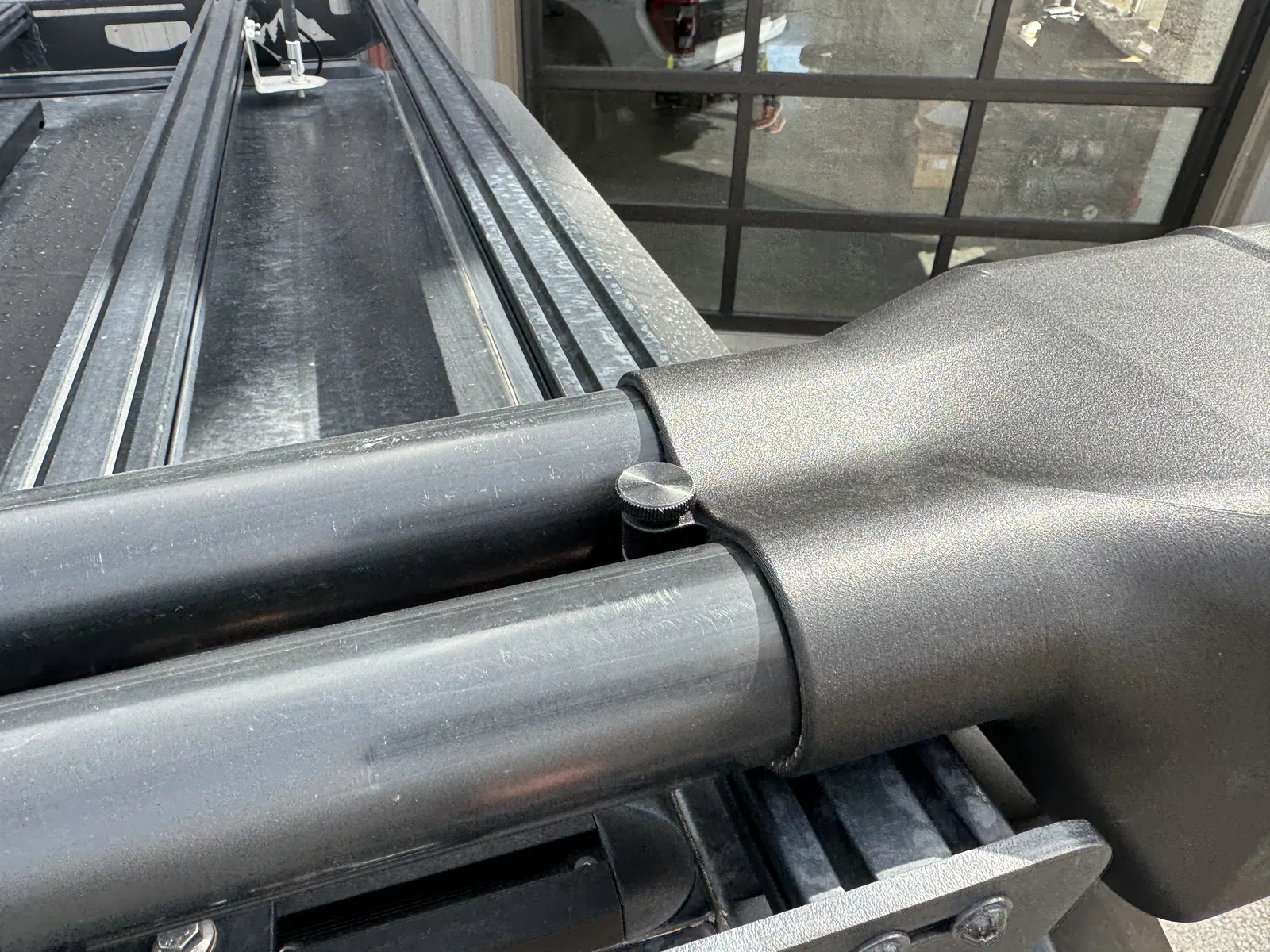

Đây là mẫu giá đỡ cần câu fly (fly rod holder) mà mình tự thiết kế cho xe bán tải của mình. Ban đầu mình không có ý định chia sẻ vì thiết kế này khá đặc thù, nhưng sau khi được vài anh em yêu cầu nên mình đã quyết định đăng tải lên. Điểm hạn chế là cơ chế gắn được thiết kế riêng cho các loại baga mui (roof rack) sử dụng thanh ngang nhôm định hình 1x2" có khe T-slot. Baga của mình là hàng của Sherpa Equipment Co., tuy nhiên mình tin là còn nhiều hãng khác cũng dùng chung loại thanh ngang này. Nếu bạn có chút kỹ năng thiết kế thì hoàn toàn có thể chỉnh sửa mô hình này để lắp cho các loại baga khác.

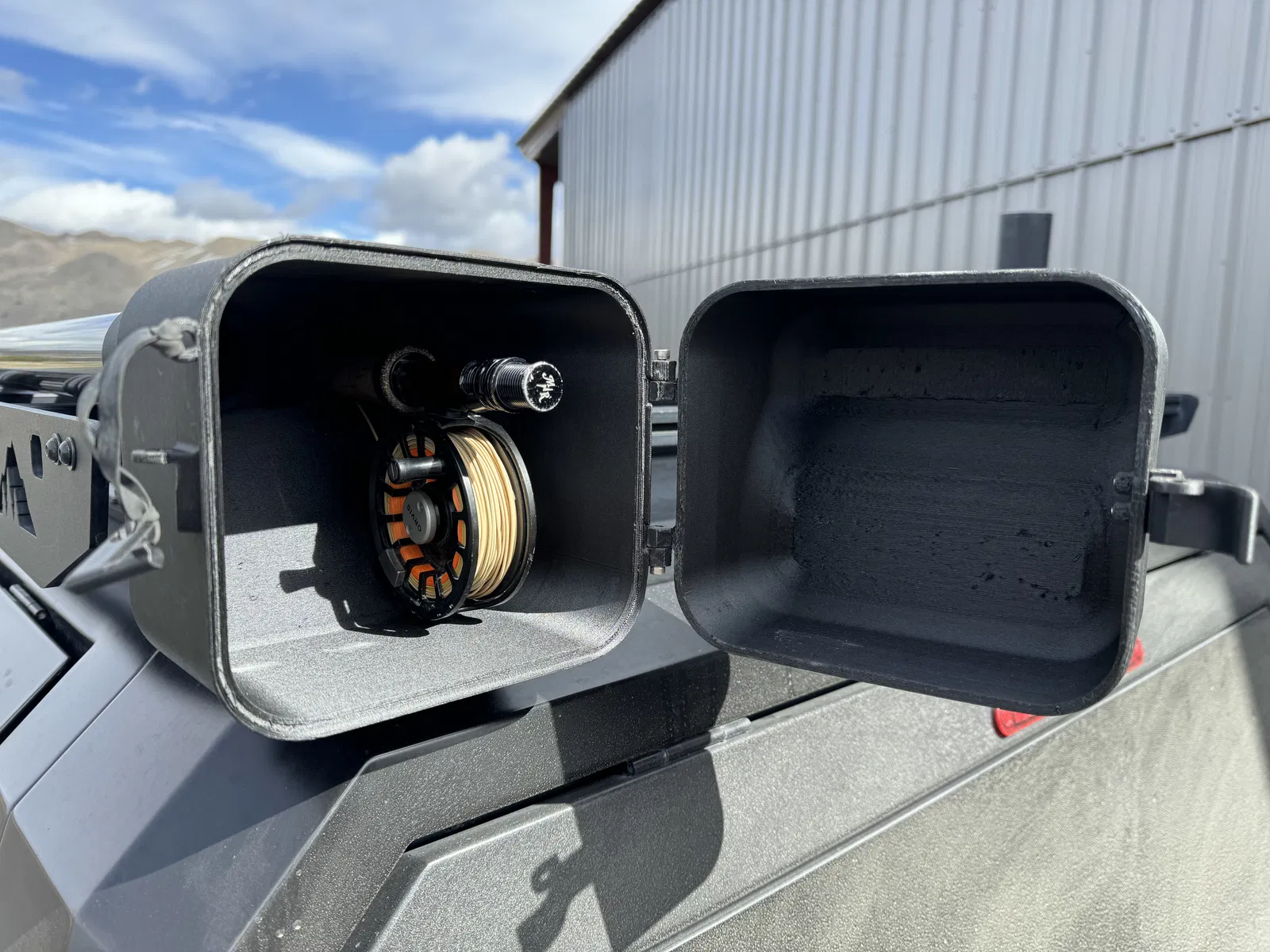

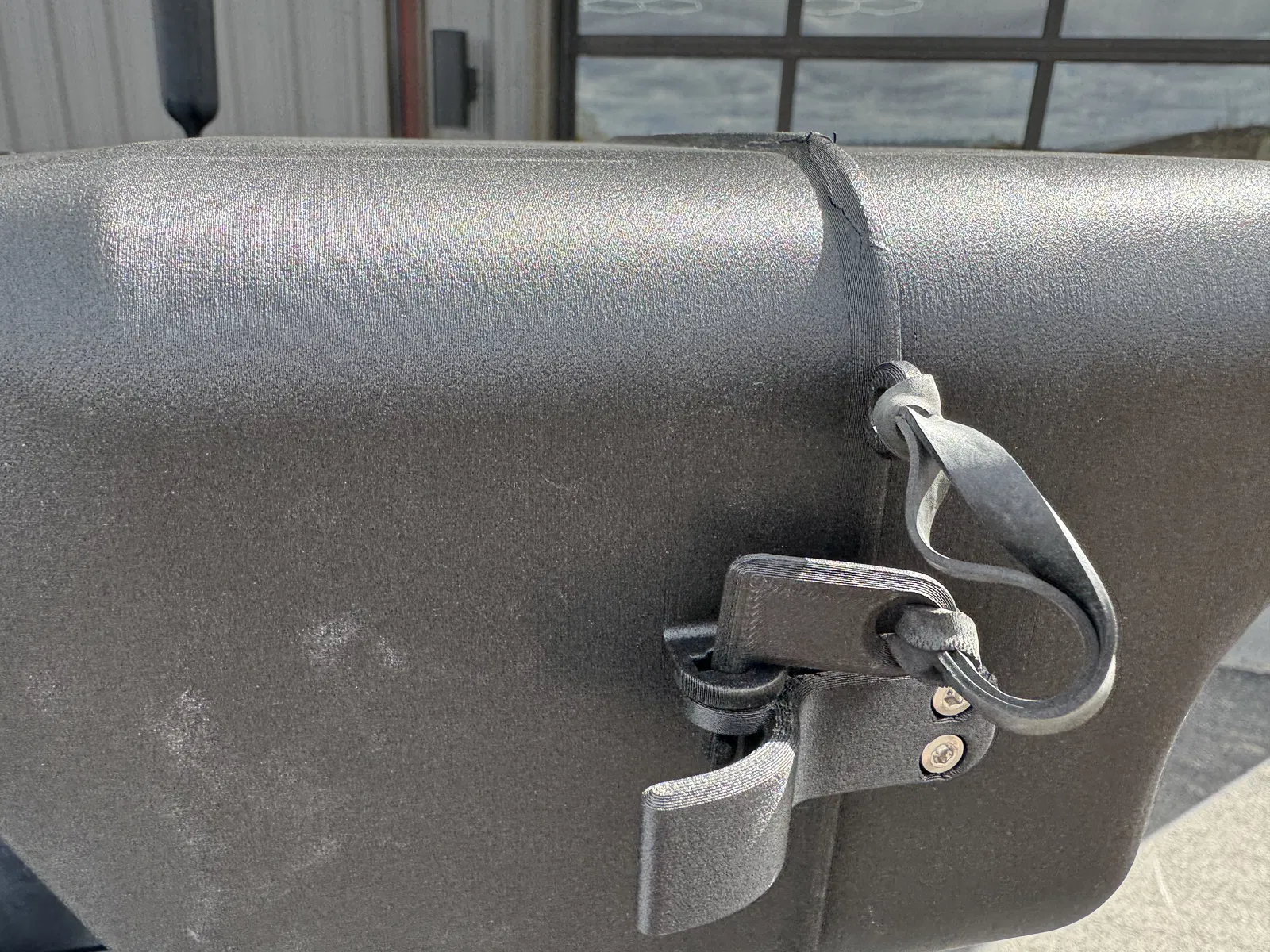

Hộp đựng cần có bản lề ở bên phải và chốt khóa ở bên trái. Để tránh trường hợp bị bung chốt ngoài ý muốn khi đang chạy xe, mình đã thiết kế thêm một cái chốt an toàn (dạng chìa khóa), mình dùng dây thun buộc cái chốt này vào thân hộp để không bị thất lạc. Lỗ cắm chốt này cũng có thể dùng để xỏ một ổ khóa nhỏ nếu bạn cần bảo mật hơn.

Mình in các chi tiết này bằng nhựa PETG-CF với 6 wall loops và 25% infill. Thời gian sẽ trả lời xem PETG-CF chịu nhiệt mùa hè thế nào, nếu gặp vấn đề gì thì mình dự định chuyển sang PET-CF để chịu nhiệt tốt hơn. Ngoài ra, ASA cũng là một lựa chọn tốt nhờ khả năng kháng tia UV cao.

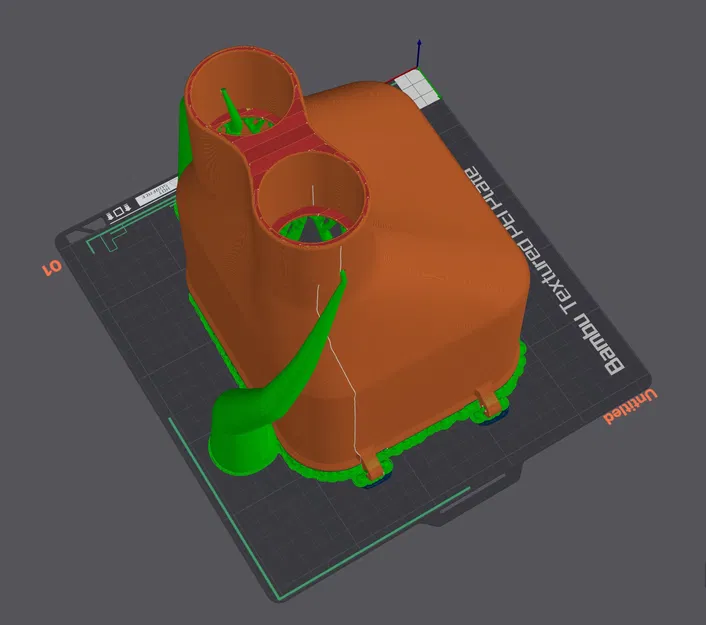

Phần lớn các chi tiết đều cần support. Hai nửa trước và sau của hộp đựng reel mình in với mặt phẳng (phía đóng) úp xuống, dùng raft và tree supports. Phần kẹp thanh ngang thì mình in nằm nghiêng và có dùng support.

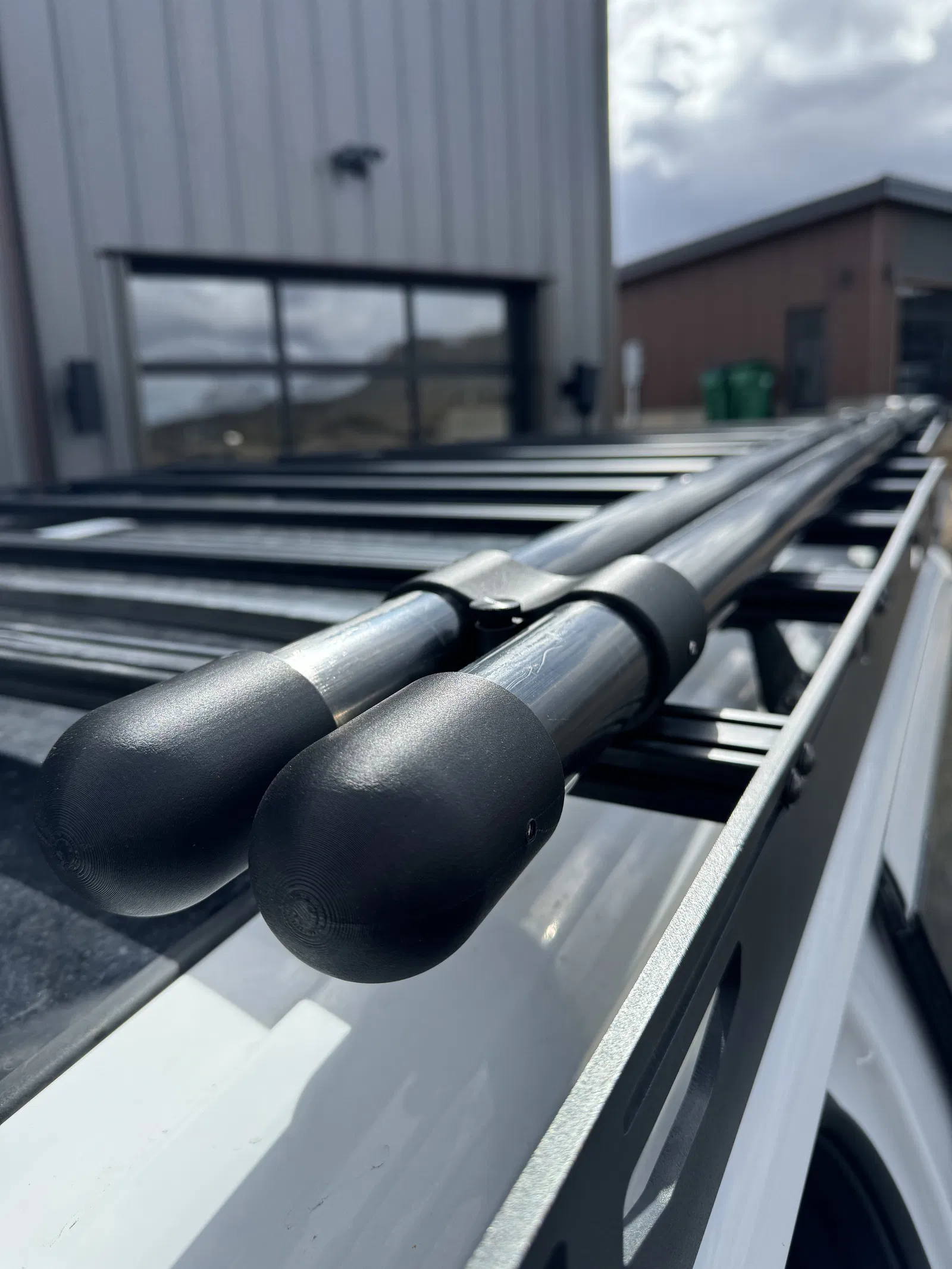

Giá đỡ này được thiết kế để sử dụng ống ABS 1.5 inch mua tại các cửa hàng điện nước địa phương. Bạn sẽ cần thêm: 4 ốc M4x16 socket head, một số ốc set screw 4mm (2 cái cho mỗi kẹp thanh ngang và 1 cái cho mỗi nắp ống), ốc heat inserts ¼-20 và ốc vặn tay ¼-20 (mỗi loại 1 cái cho mỗi kẹp thanh ngang).

Link linh kiện: Ốc M4x16: https://a.co/d/gyNnkuI Ốc set screw 4mm: https://a.co/d/2Z93V2f Ốc vặn tay (Thumb Screws): https://a.co/d/1zYFvPD Ốc cấy nhiệt (Heat Inserts) ¼-20 mình đã dùng: https://a.co/d/7wmdiRi
