Vỏ Case Mini ITX Hỗ trợ Pico PSU - Tăng chiều cao thêm 30mm

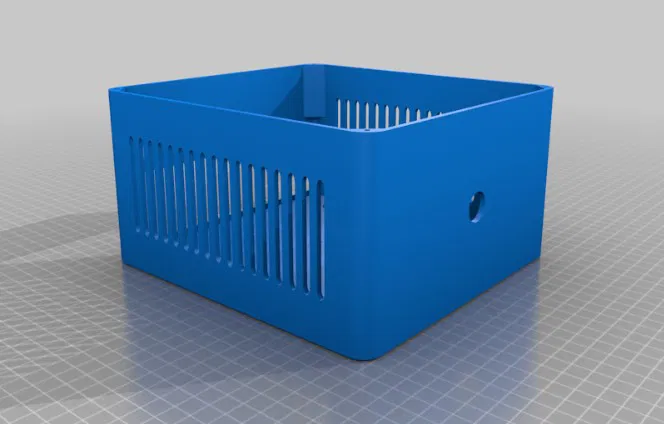

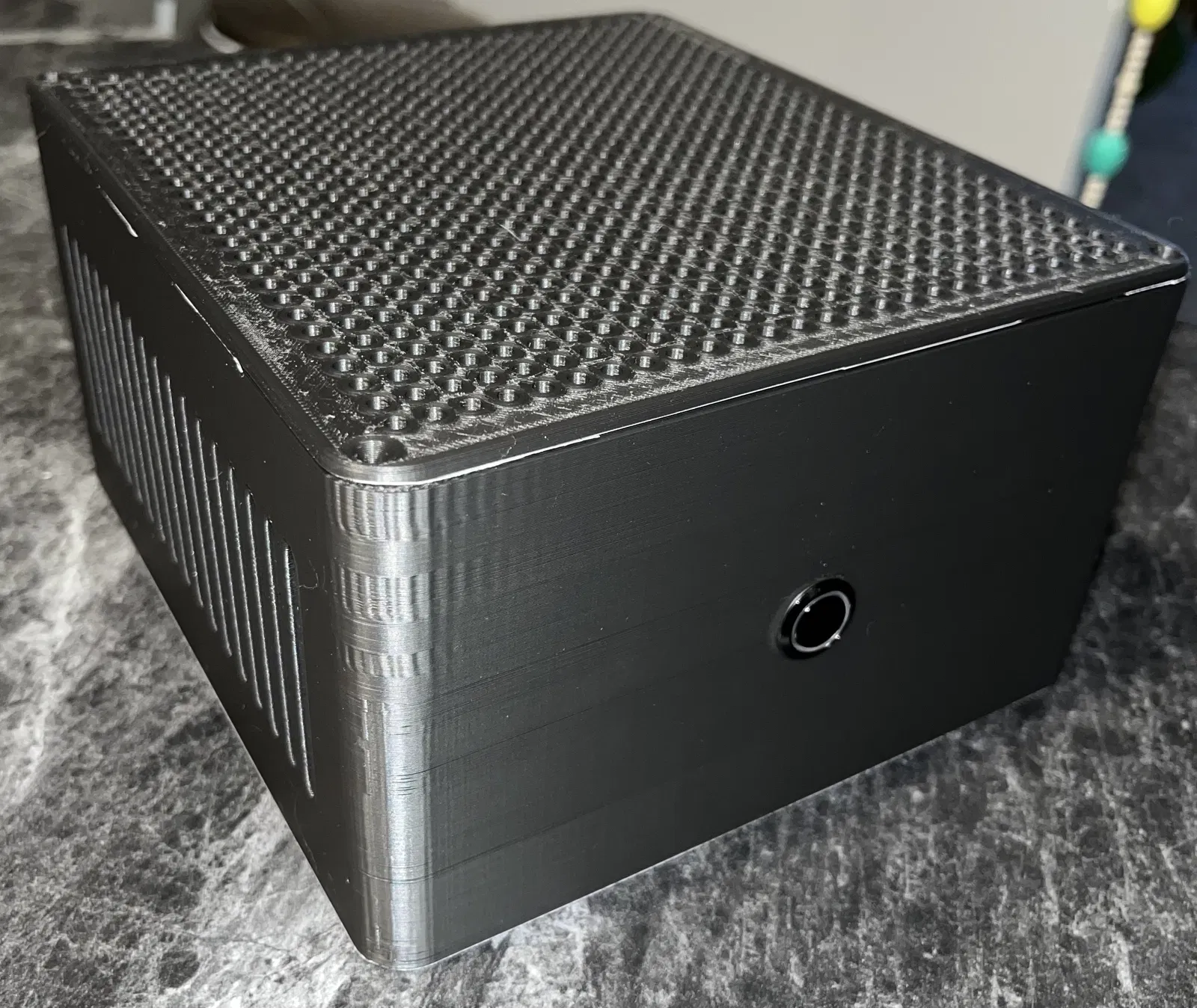

Mình đã tăng thêm 30mm vào chiều cao của vỏ case để gắn vừa tản nhiệt CPU mình đang có sẵn, loại này cao hơn một chút so với thiết kế gốc. Mình cũng thêm một lỗ 16mm ở mặt trước để lắp nút nguồn. Cuối cùng, mình thay đổi phần khe gió ở hai bên hông sang dạng rãnh dài hơn.

Thông tin từ tác giả gốc

CREDIT: msvprinting

Đây là phiên bản tùy chỉnh của mình dựa trên thiết kế Mini STX Louqe Ghost S1. Vỏ case này chứa được bo mạch chủ Mini ITX và nguồn Pico PSU.

Nếu bạn tháo lớp vỏ bảo vệ của ổ cứng SSD, bạn có thể nhét nó vào phía sau.

Khoảng trống cho tản nhiệt CPU là khoảng 58mm, các mẫu như ID-Cooling IS-60 hoặc Akasa NeroLX2 sẽ rất vừa (đây là những mẫu mình đã thử nghiệm, còn nhiều mẫu khác cũng sẽ vừa).

Mình có để sẵn lỗ ở phía sau cho đầu nối nguồn, bạn có thể cần khoan thêm một chút. Mặt trước mình để trống và không làm lỗ nút bấm để mọi người tự tùy chỉnh theo ý thích; mình thì tự khoan và dùng loại công tắc anti-vandal.

Kích thước tổng thể là khoảng 200x185x60mm nên in trên các máy như Ender 3 rất thoải mái. Bạn chỉ cần dùng support cho phần I/O shield.

Các loại ốc vít sử dụng là ốc chìm (countersunk) 3.5mm (No.6) dài 13mm.

Các module này có thể xếp chồng lên nhau nhờ lỗ gắn ở dưới đáy. Mình hy vọng sẽ thiết kế thêm nhiều module mới, nếu bạn có ý tưởng gì thì cứ góp ý cho mình nhé.

Nếu có thắc mắc gì, cứ hỏi mình nhé.
