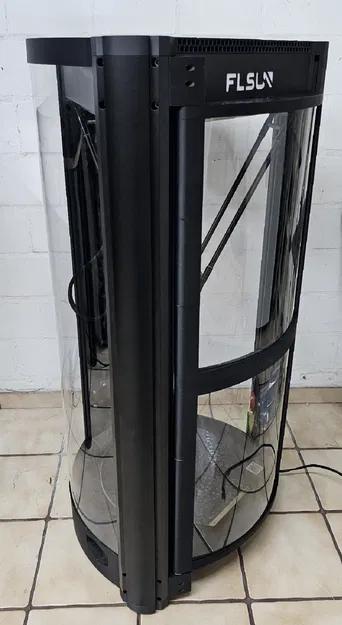

Bộ khung Enclosure tuyệt vời cho FLSUN V400

Mình đã thiết kế lại mẫu của Maarten Vlug, thay đổi hoàn toàn để tạo ra một thiết kế mượt mà hơn, nhìn trông "zin" như đồ gốc.

Mình thiết kế và tải lên nhiều phiên bản khác nhau.

Nhờ các bạn một chút:

Chưa đầy 10% các mẫu được tải về nhận được lượt thích.

→ Nếu bạn thấy thích thiết kế này, hy vọng bạn có thể nhấn nút Like và chia sẻ sản phẩm sau khi in nhé!

Thiết kế:

Bạn có thể chọn giữa 2 biến thể:

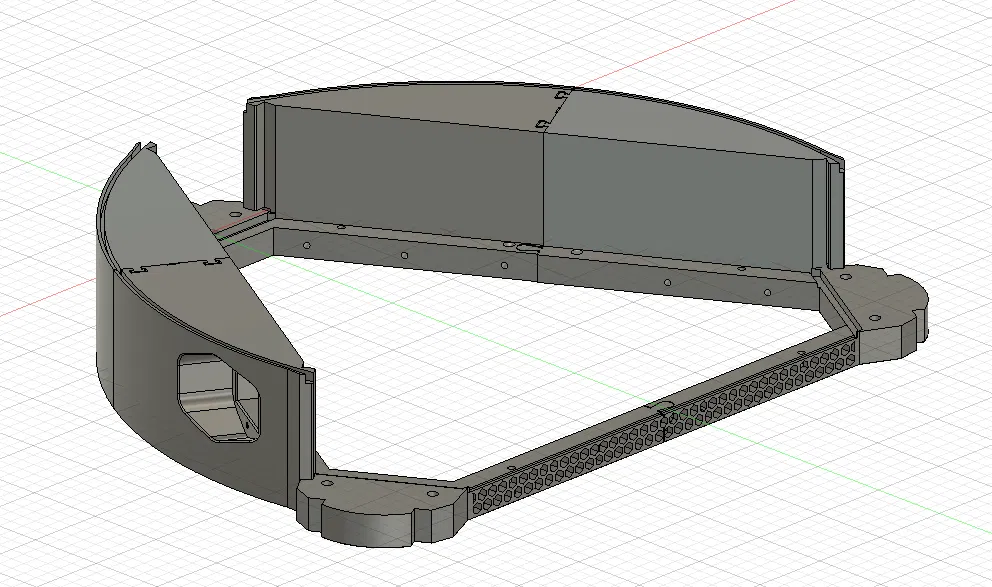

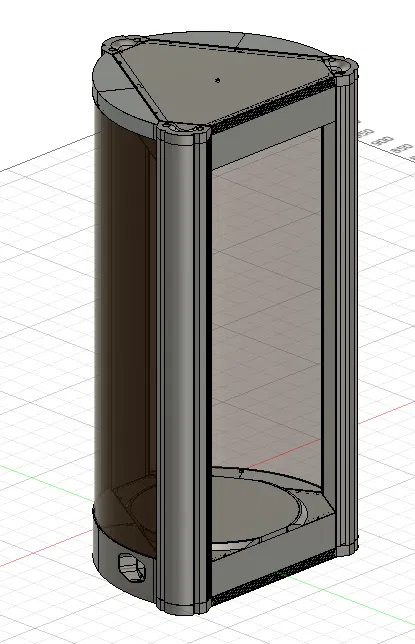

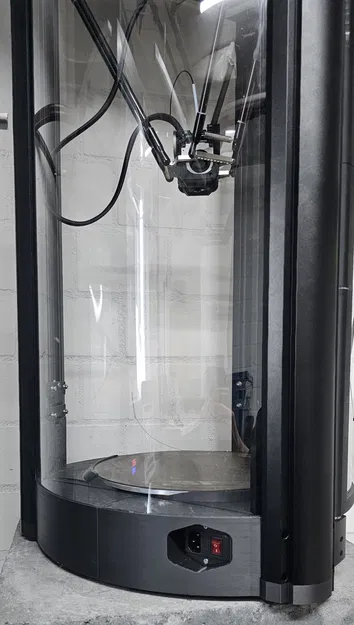

Enclosure với Riser trên và dưới

→ Phiên bản bình thường với cả Riser trên và dưới, mình thích cái này hơn vì nhìn nó cân đối.

Enclosure với Riser trên

→ Phiên bản rút gọn không có Riser dưới, dành cho những ai không thích phần Riser dưới.

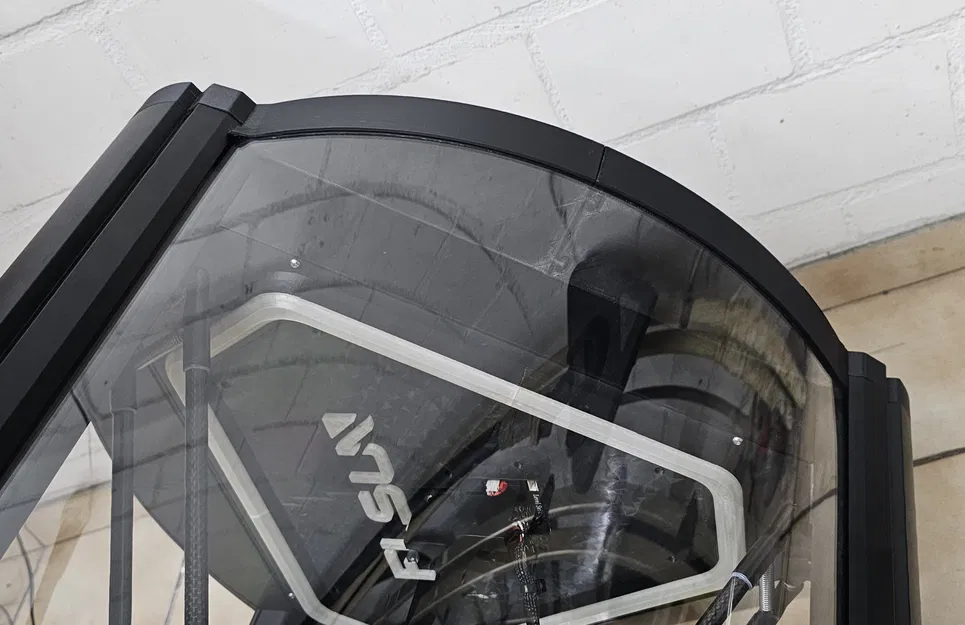

Sau đó bạn có thể chọn giữa 2 biến thể Riser trên

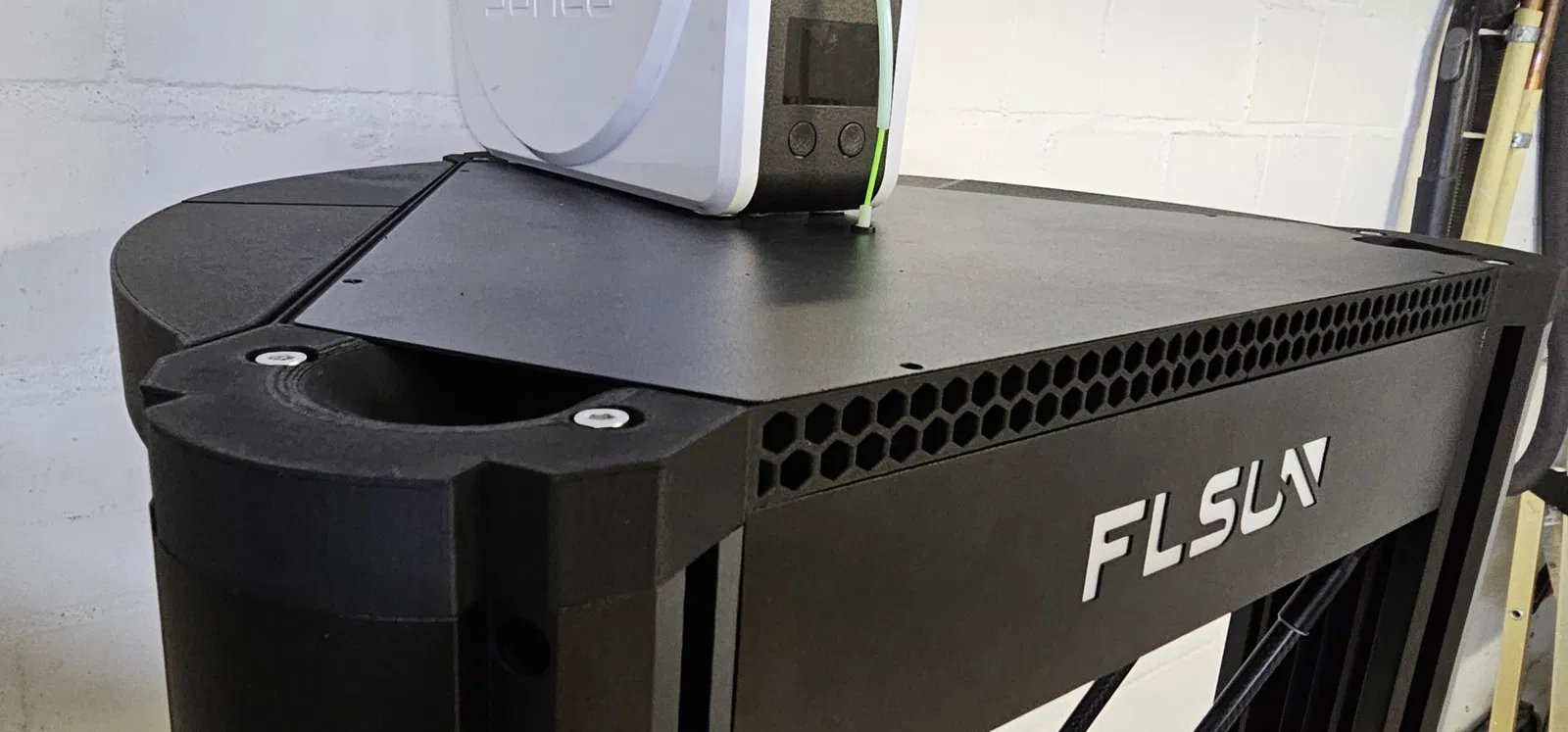

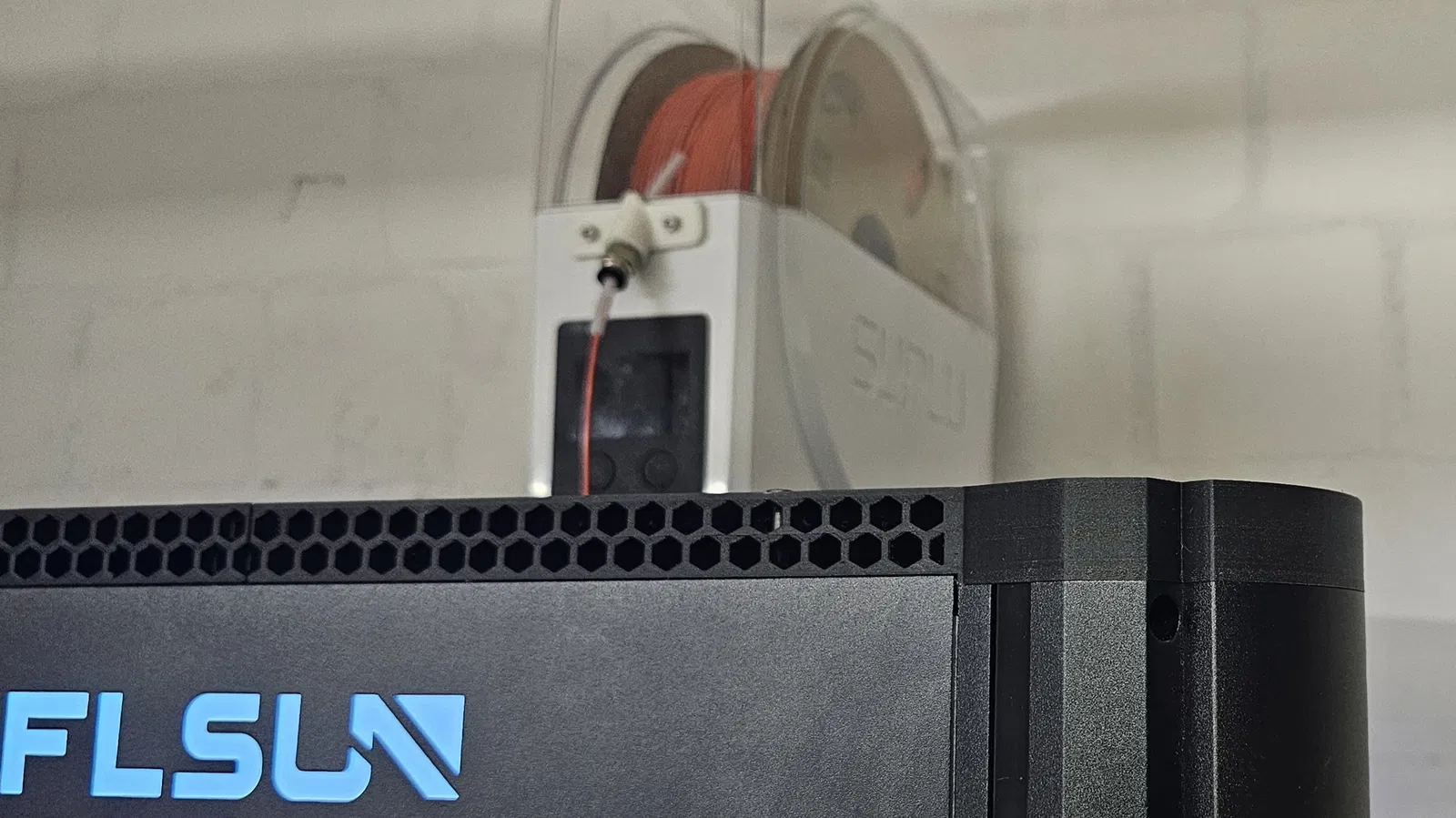

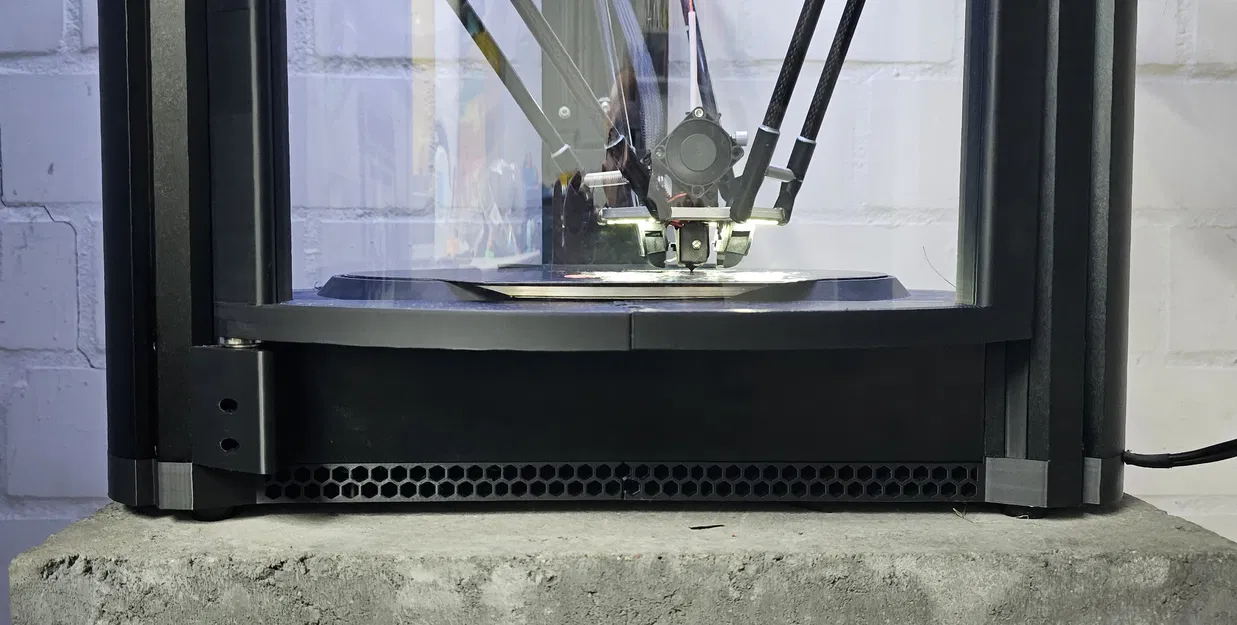

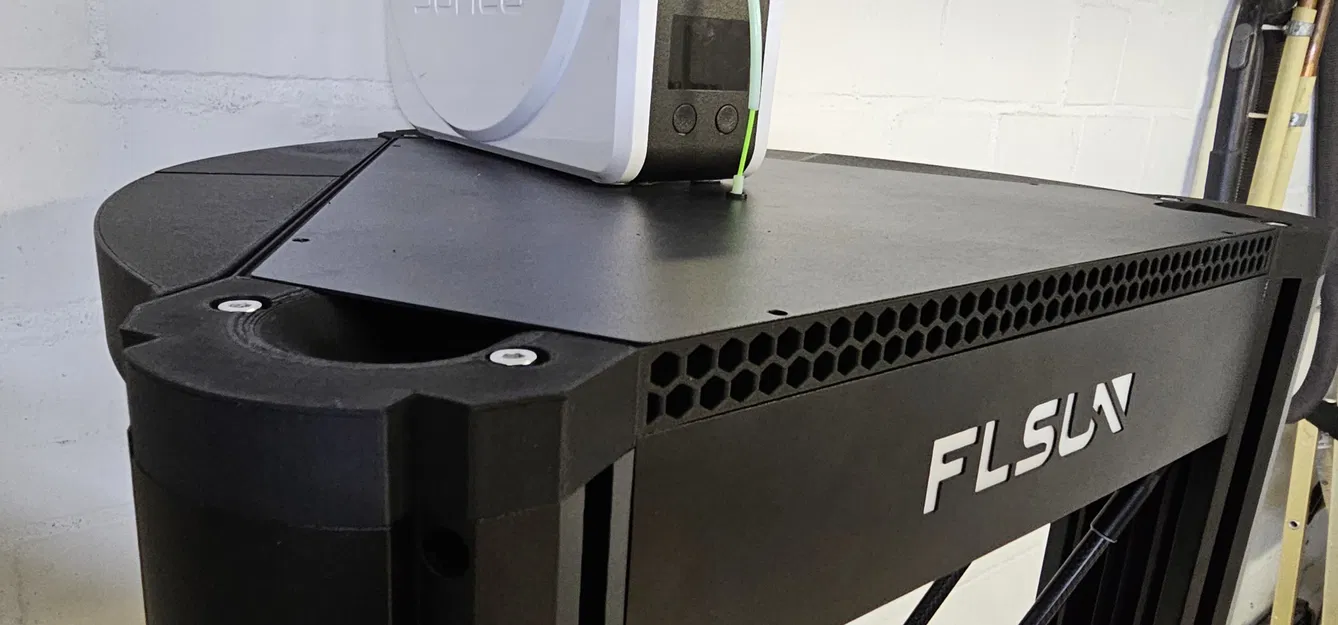

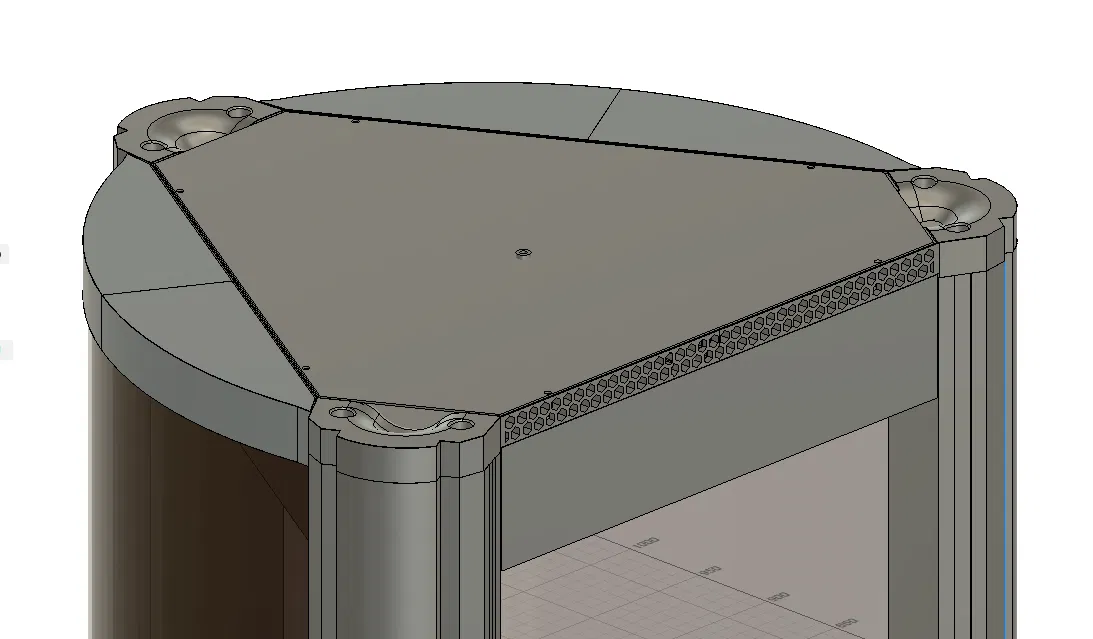

Riser trên có khe thông gió

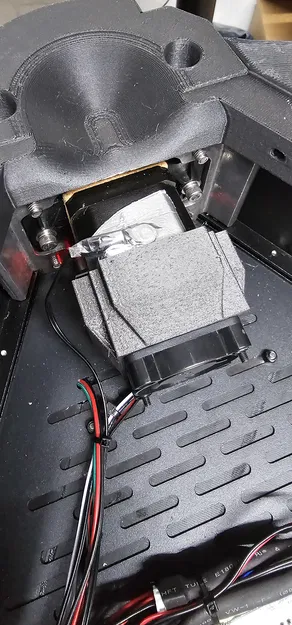

Dành cho những ai muốn lắp SMFC (Quạt làm mát động cơ bước). Các khe này được thiết kế làm lối thoát khí nóng cho khoang điện tử và bộ SMFC.

Riser trên không có khe thông gió

Dành cho những ai không thích các khe thông gió và không muốn lắp SMFC.

Lưu ý: Nếu bạn in enclosure có cửa, bạn cần lắp nắp khoang điện tử,

→ để tránh quá nhiệt khoang điện tử do khí nóng từ buồng in, → để giữ ấm cho buồng in khi in các vật liệu như ABS/ASA/PC/PA.

Đèn LED:

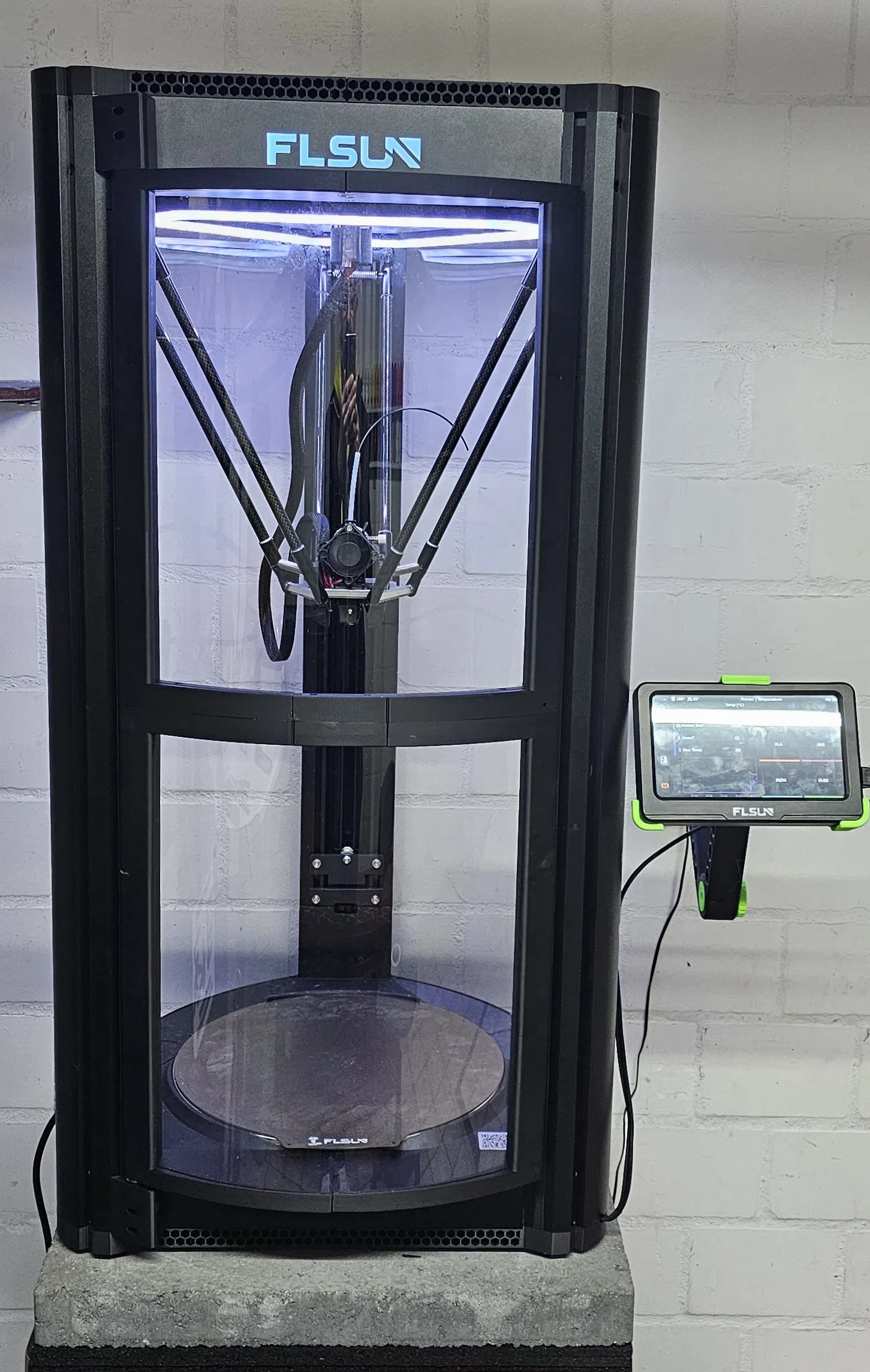

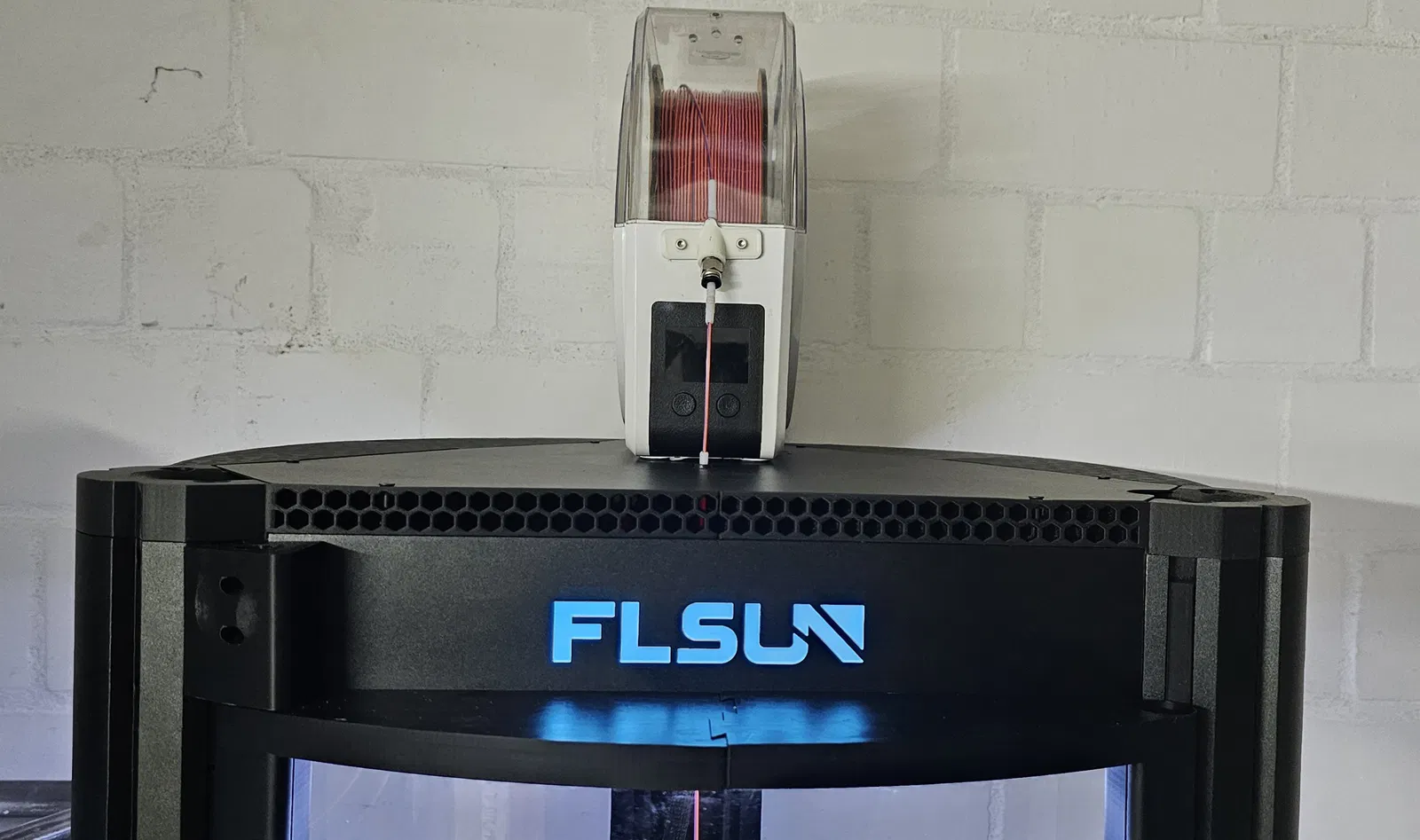

Vì thế mình đã thiết kế nắp khoang điện tử tích hợp đèn LED (Neopixel).

• Nếu bạn không muốn lắp LED thì có thể dùng mà không cần dán LED strip,

hoặc bạn có thể sử dụng thiết kế đơn giản hơn của JohnJacky

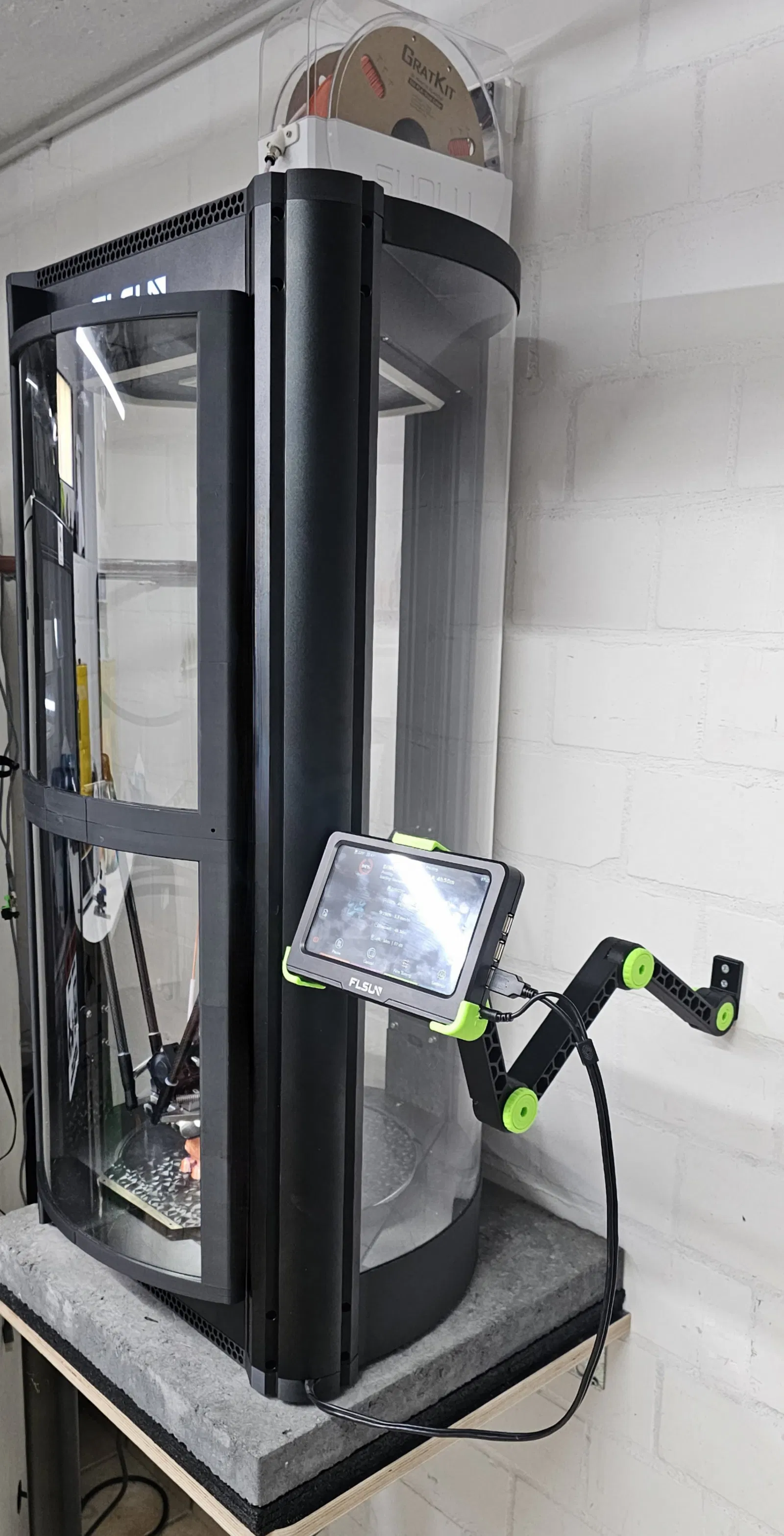

Cửa:

Mình không thiết kế cửa vì JohnJacky đã làm một cái rất tốt, thiết kế này cực kỳ đẹp, giá 5€ nhưng rất đáng tiền.

FLSUN V400 ENCLOSURE CUT VERSION

Các linh kiện cần thiết:

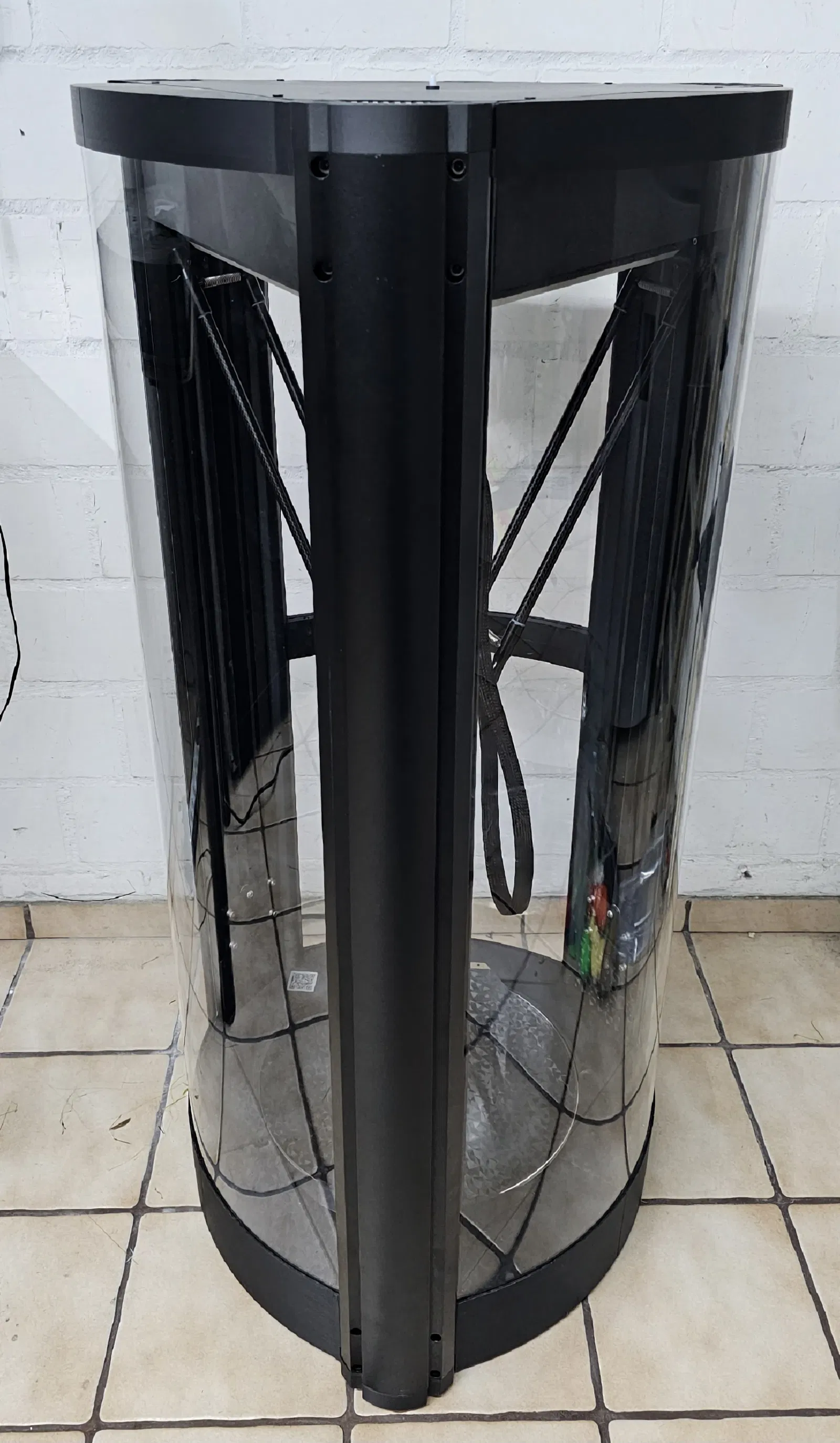

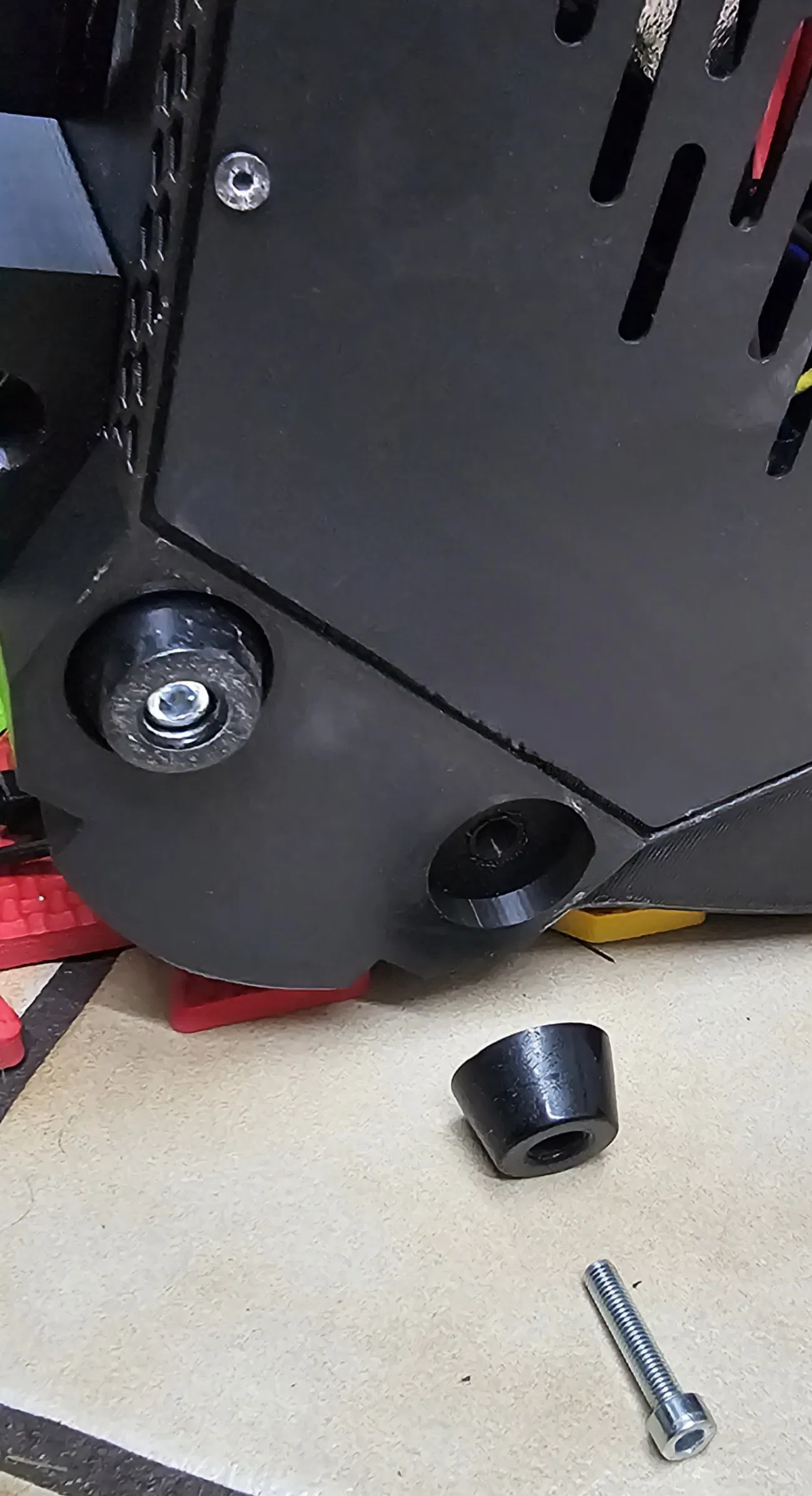

2 x Tấm Acrylic 2mm 850x400 6 x Bu lông lục giác M5x25 (không cần nếu không lắp Lower Riser) 24 x M3 melt threaded insert (12 x nếu chỉ lắp Upper Riser) 24 x M3x20 (12 x nếu chỉ lắp Upper Riser) 12 x M3x25 (6 x nếu chỉ lắp Upper Riser)

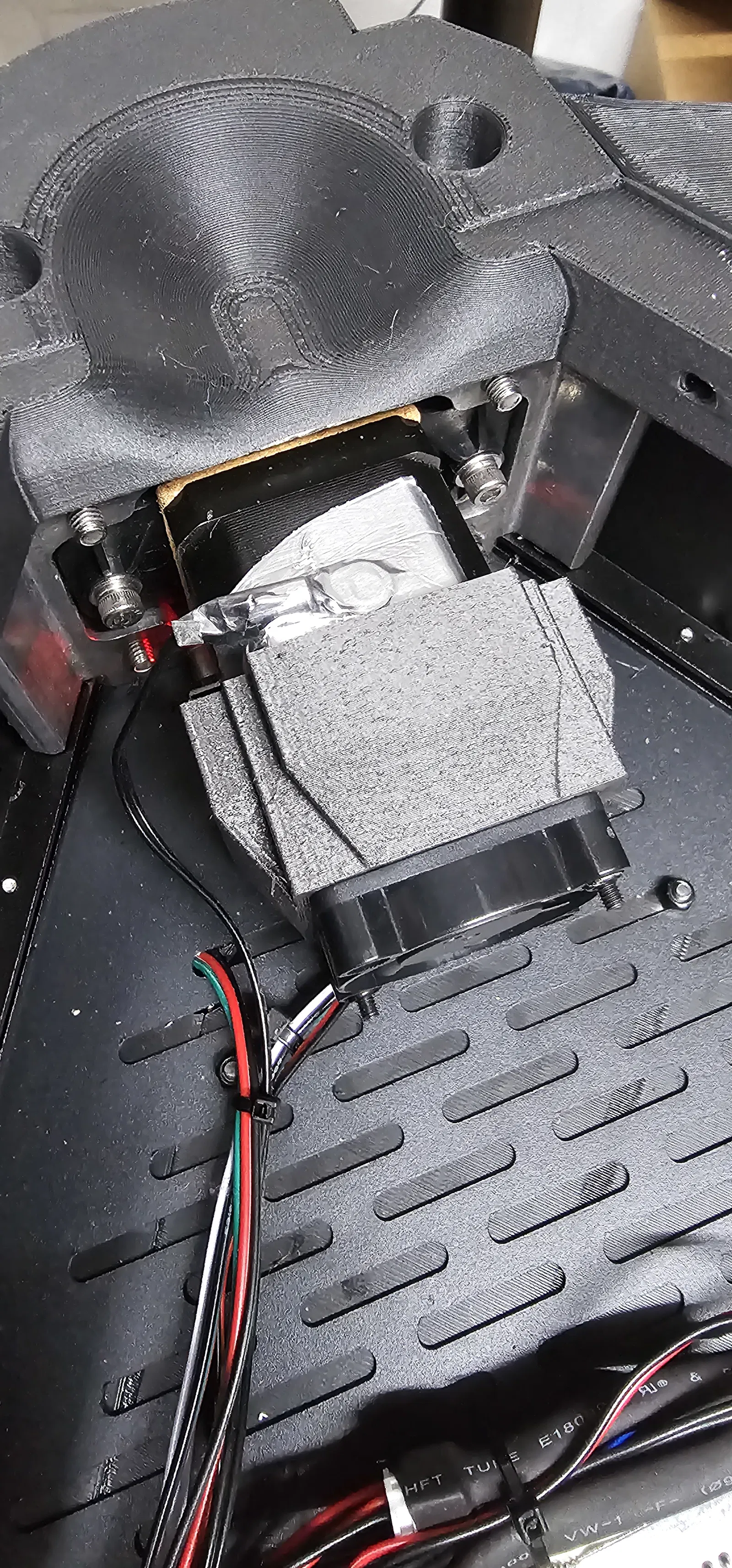

→ Nếu bạn lắp SMCF (Stepper-Motor-Cooling-Fan) bạn cần thêm các linh kiện sau:

3x Quạt 4010 24V (hoặc quạt 4020 để có hiệu suất làm mát tốt hơn) 12x M3x16 (M3x25 nếu dùng quạt 4020) 12x Mâm M3 tự hãm 2m dây điện 0.25mm² / AWG 22

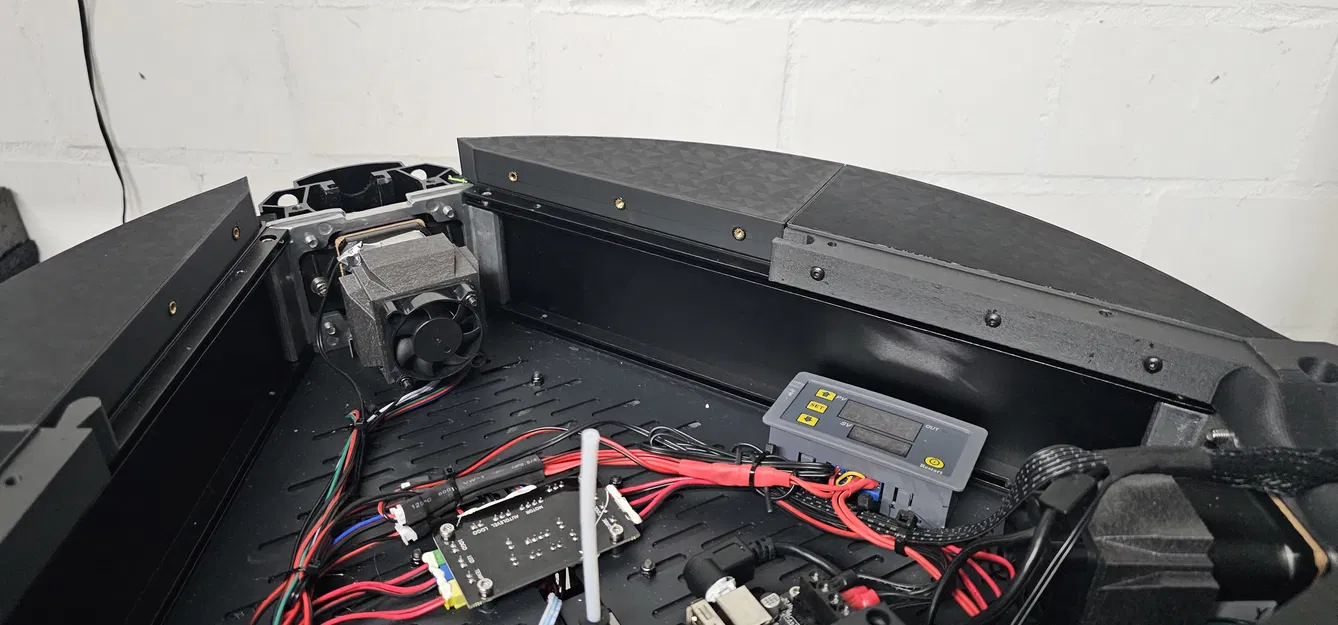

→ Ngoài ra, nếu bạn muốn lắp thêm bộ điều khiển nhiệt độ (giống mình):

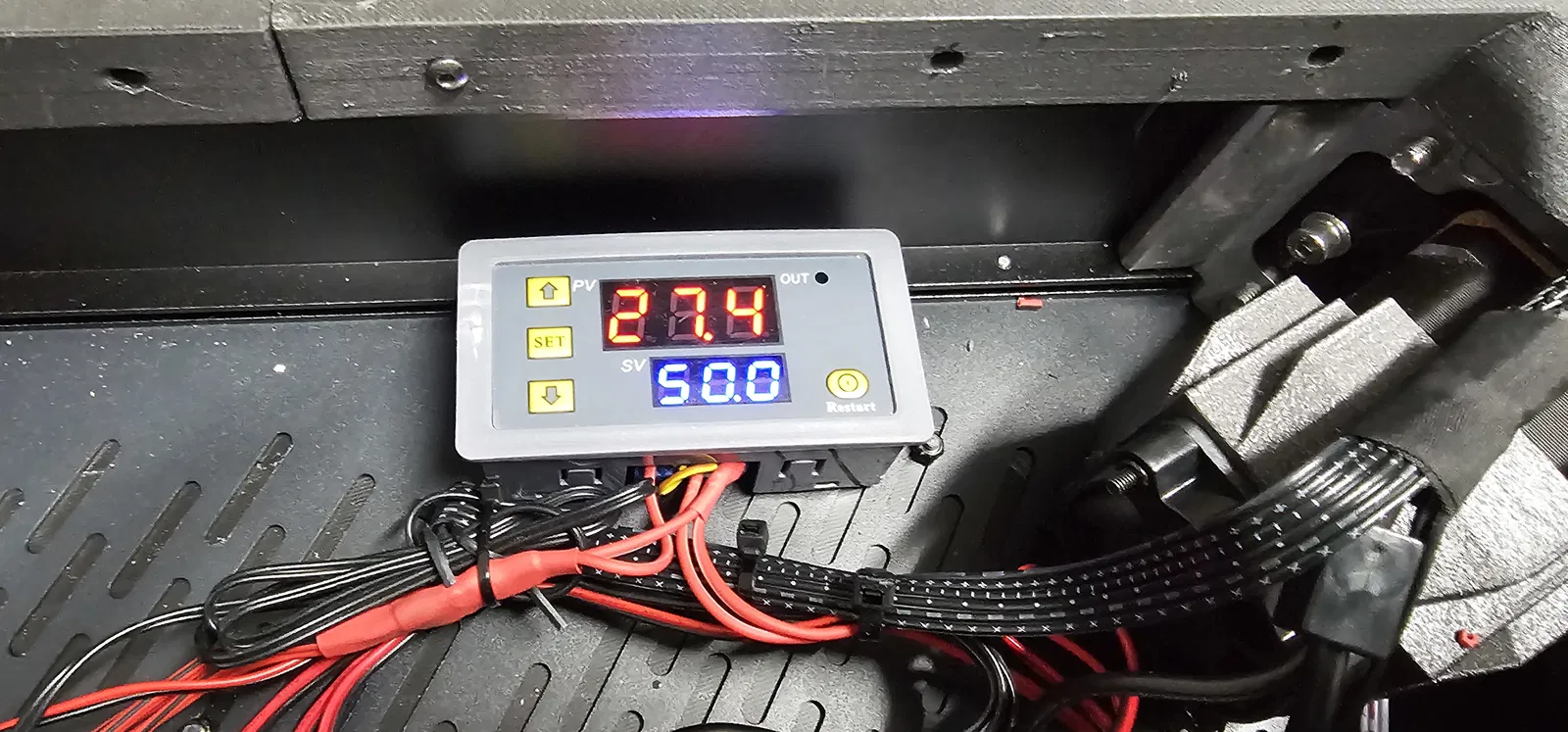

1 x W3230 DC 24V Digital Temperature Controller LED Display

Cách in:

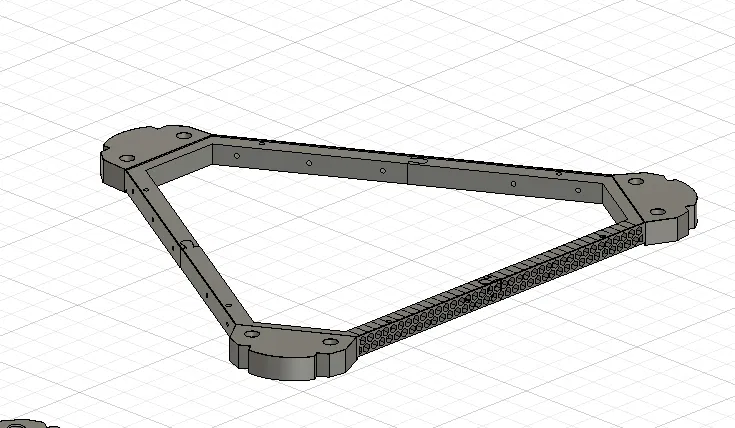

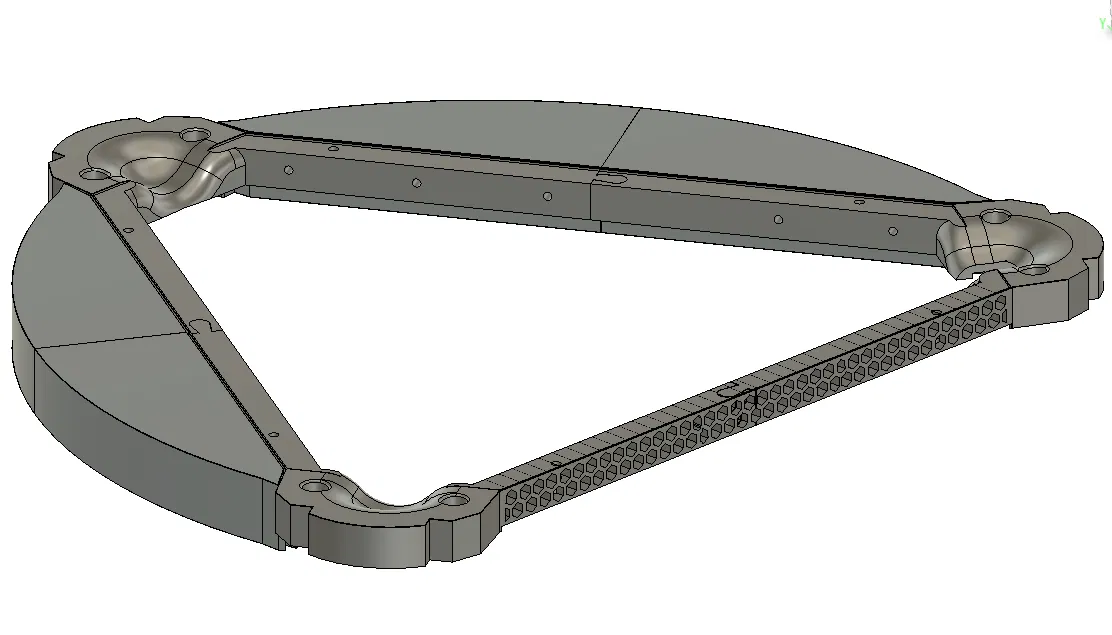

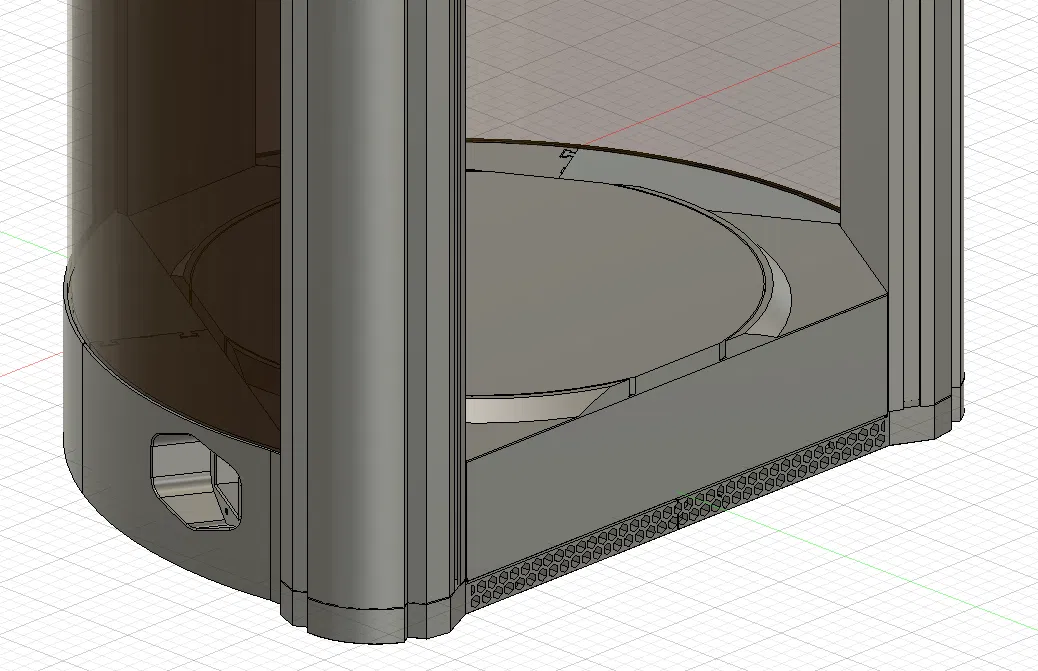

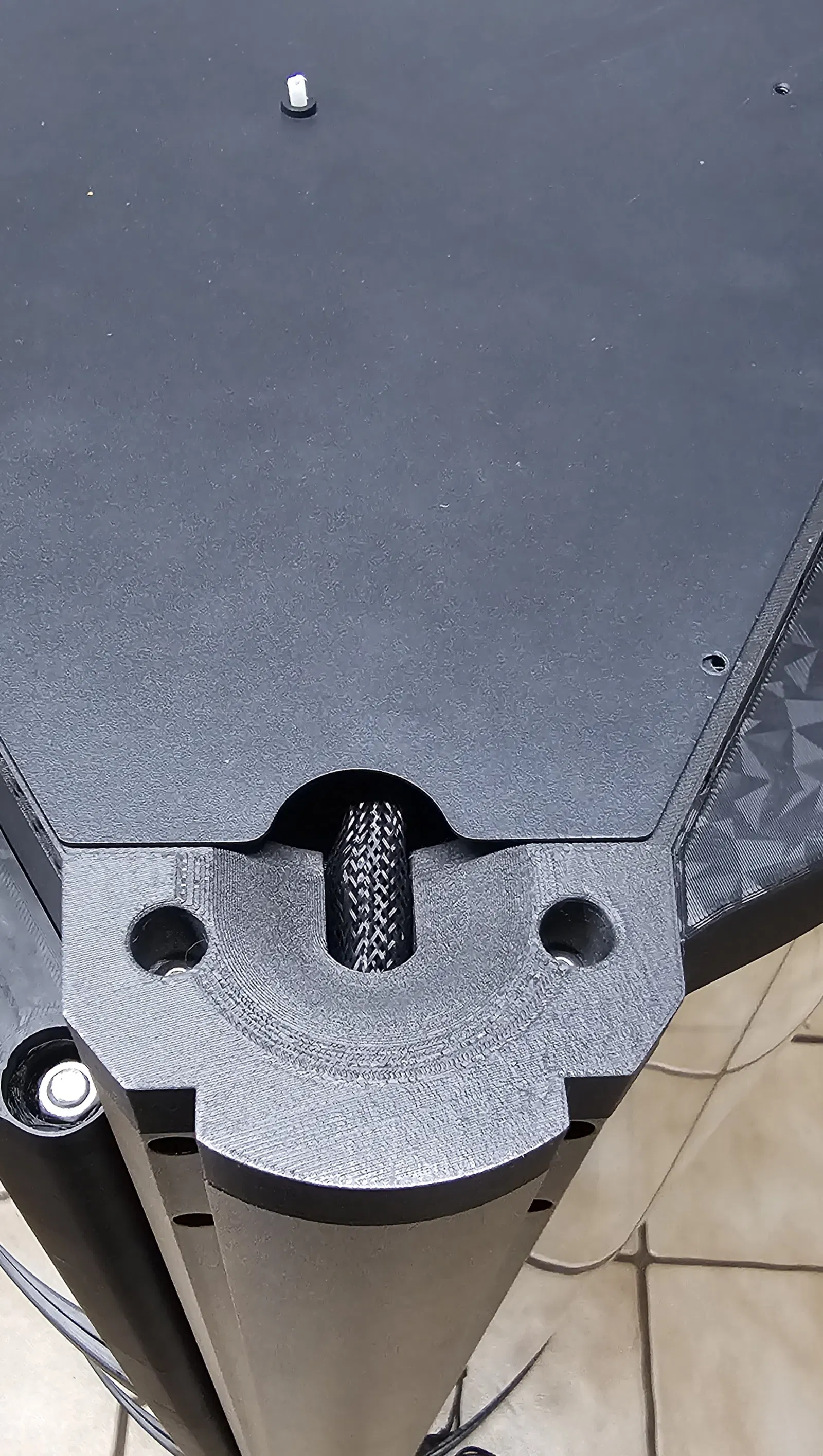

Lower Base (Đế dưới)

-> Lower Base có Lower Riser

Phiên bản thường:

→ Lower Base RH - with Lower Riser → Lower Base LH - with Lower Riser

Phiên bản chia nhỏ:

→ Lower Base with Lower Riser - splitted Right Front/Back/Left Front/Back

• Chiều cao lớp: 0.28 mm
• Vách: 3
• Infill: Gyroid - 9%
• Hỗ trợ: Có / Tree Support

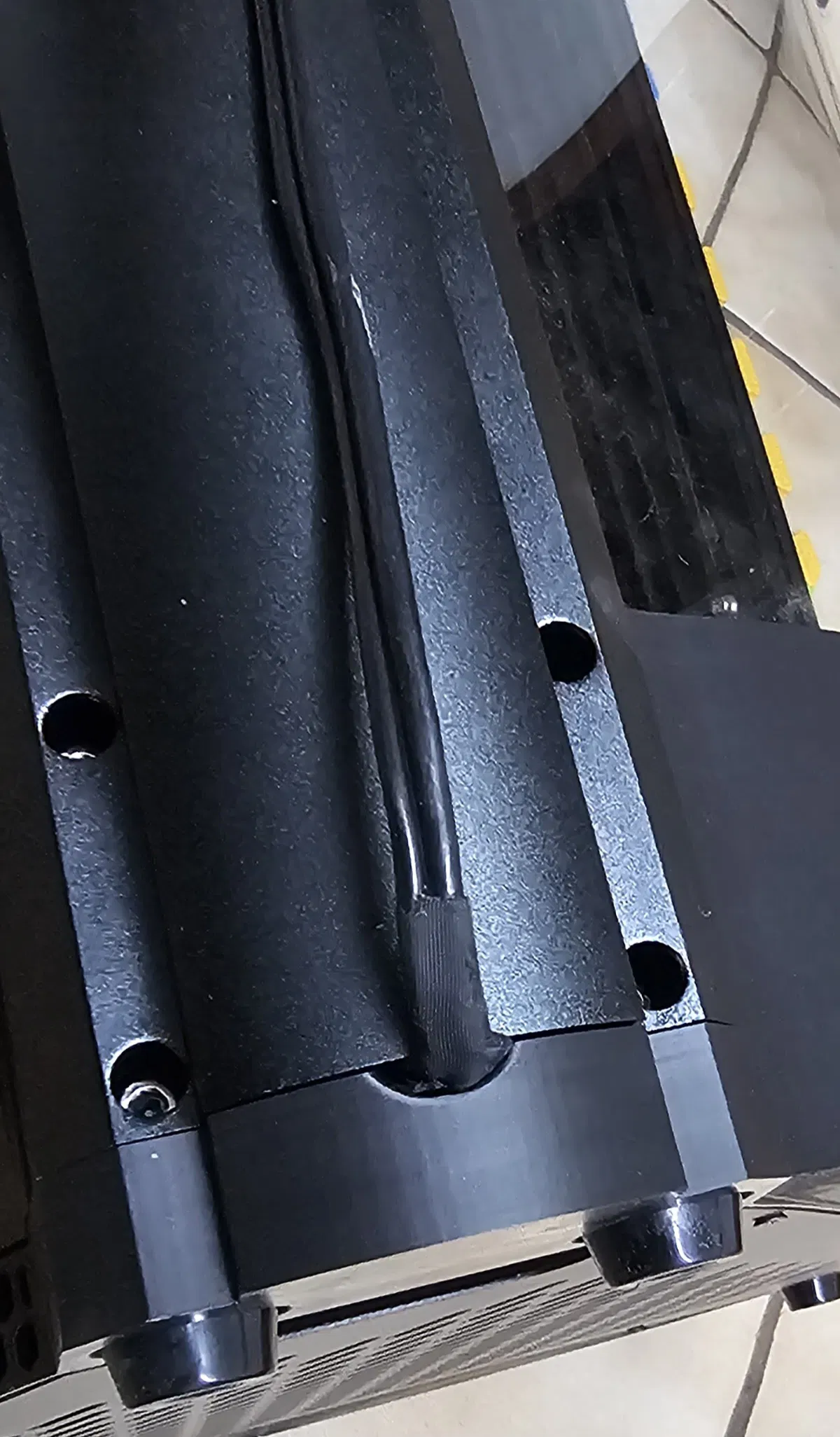

Lắp ráp:

(Làm theo các bước chi tiết trong hướng dẫn gốc để lắp các phần T-slot và linh kiện vào khung máy FLSUN V400 của bạn. Lưu ý khi lắp các insert ren nhựa theo video hướng dẫn từ CNC-Kitchen).
