Bộ MOD tấm ốp lưng QIDI Tech X-Plus3 (hỗ trợ quạt 80mm, 120mm & ống xả)

Bản MOD này giúp cải thiện hiệu suất thoát khí và giảm tiếng ồn. Bạn có thể in tất cả các linh kiện bằng chính máy X Plus3. Không cần can thiệp hay sửa đổi phần thân máy, nhưng lưu ý là bạn sẽ không còn gắn được hộp đựng cuộn nhựa vào mặt sau máy in nữa. Tất cả các chi tiết nên in bằng PLA; tuy nhiên, các phần "core" (lõi) thì dùng PETG sẽ bền hơn. Mình sử dụng profile "0.2mm strength" của QIDI slicer làm gốc và tăng lớp đáy (bottom solid layer) lên 5. Có thể hơi thừa một chút nhưng cho chắc chắn.

Ống xả phù hợp với loại đường kính 100mm (4 inch). Quạt dày 25mm là kích thước tiêu chuẩn. Nếu dùng quạt 12V của PC, bạn cần thêm bộ chuyển đổi DCDC từ 24V sang 12V. Nên in tấm ốp lưng (back panel) theo chiều lộn ngược để có bề mặt đẹp hơn. Hộp quạt và tấm trên cùng sẽ cần thêm support khi in. Bạn sẽ cần chuẩn bị thêm ốc vít và đai ốc (số lượng cụ thể bên dưới), nên dùng thêm vòng đệm (washer) cho chắc.

Khi dùng quạt 80mm hoặc 120mm: M3x10mm : 7 con Ốc vít bắt quạt (taper screws) : 8 con (cho cả mặt trước và sau) hoặc M4x40mm : 4 con

Nếu dùng quạt 40mm: M3x10mm : 7 con M3x15mm : 4 con

Chú ý

Có vẻ như dòng X-Plus3 có nhiều phiên bản khác nhau về cấu hình quạt buồng in và cách lắp hộp lọc than hoạt tính tùy theo thời điểm mua. Hiện tại, bộ kit này chỉ tương thích với loại hiển thị trong ảnh: quạt buồng in 80mm, lỗ khoét vuông và hộp lọc than được cố định bằng ốc vít (tapping screws).

Lắp ráp

Tắt máy in và tháo tấm ốp lưng ra. Đừng làm mất ốc nhé, vì mình cần dùng lại toàn bộ số ốc đó. Rút giắc cắm quạt khỏi bo mạch.

Chèn đai ốc M3 vào mặt sau của chi tiết "core". Tháo các vít đang giữ quạt buồng in và hộp lọc than, rồi tách các dây rút đang giữ dây cáp từ động cơ bước. Sau đó gắn chi tiết "core" vào hộp lọc than. Dây cáp quạt nên đi qua các rãnh ở mặt sau.

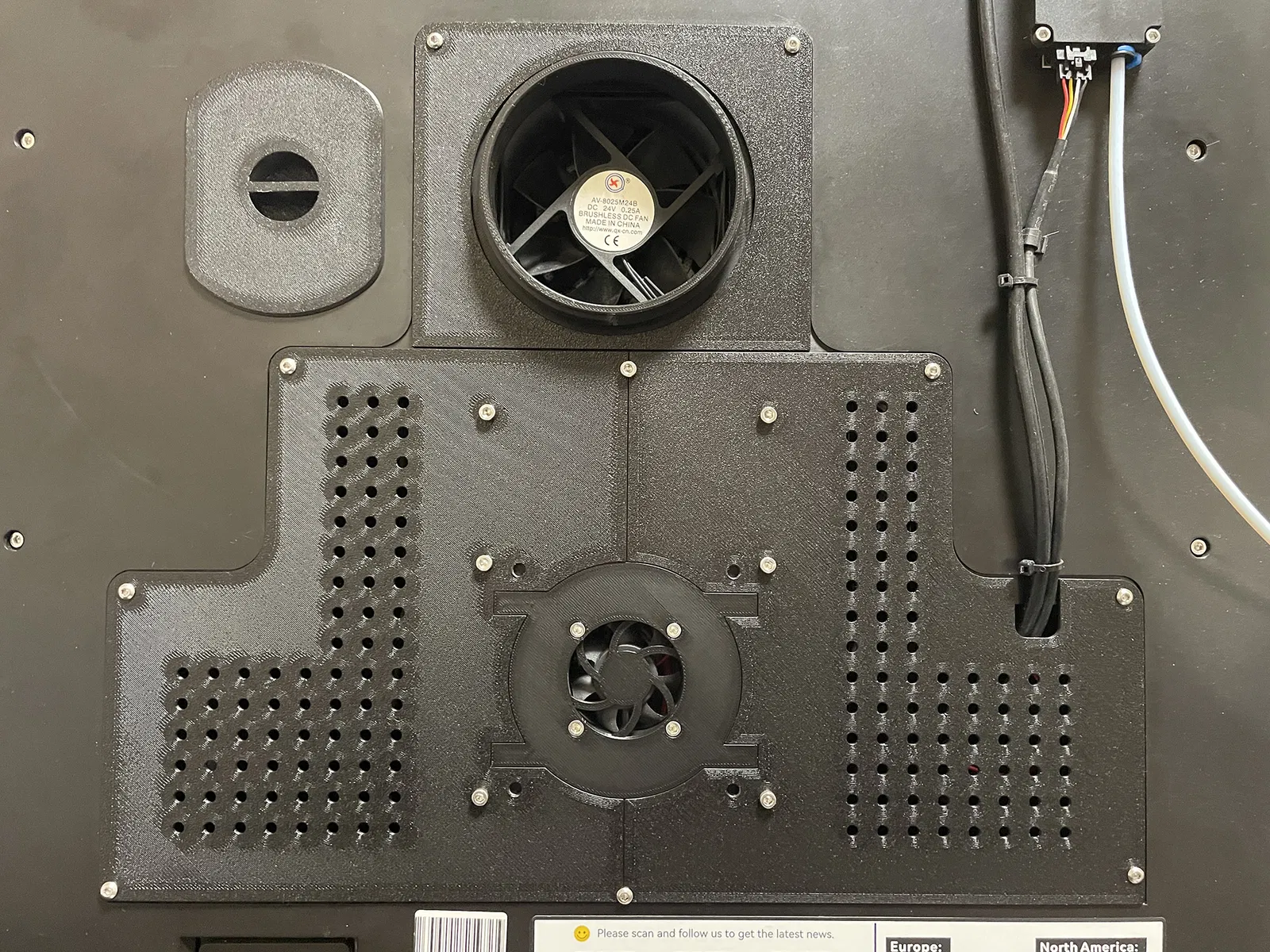

Trước khi lắp quạt, hãy vệ sinh sạch bề mặt hộp quạt nơi dán support. Với quạt 40mm, hãy bắt quạt vào tấm adapter bằng ốc M3x15mm.

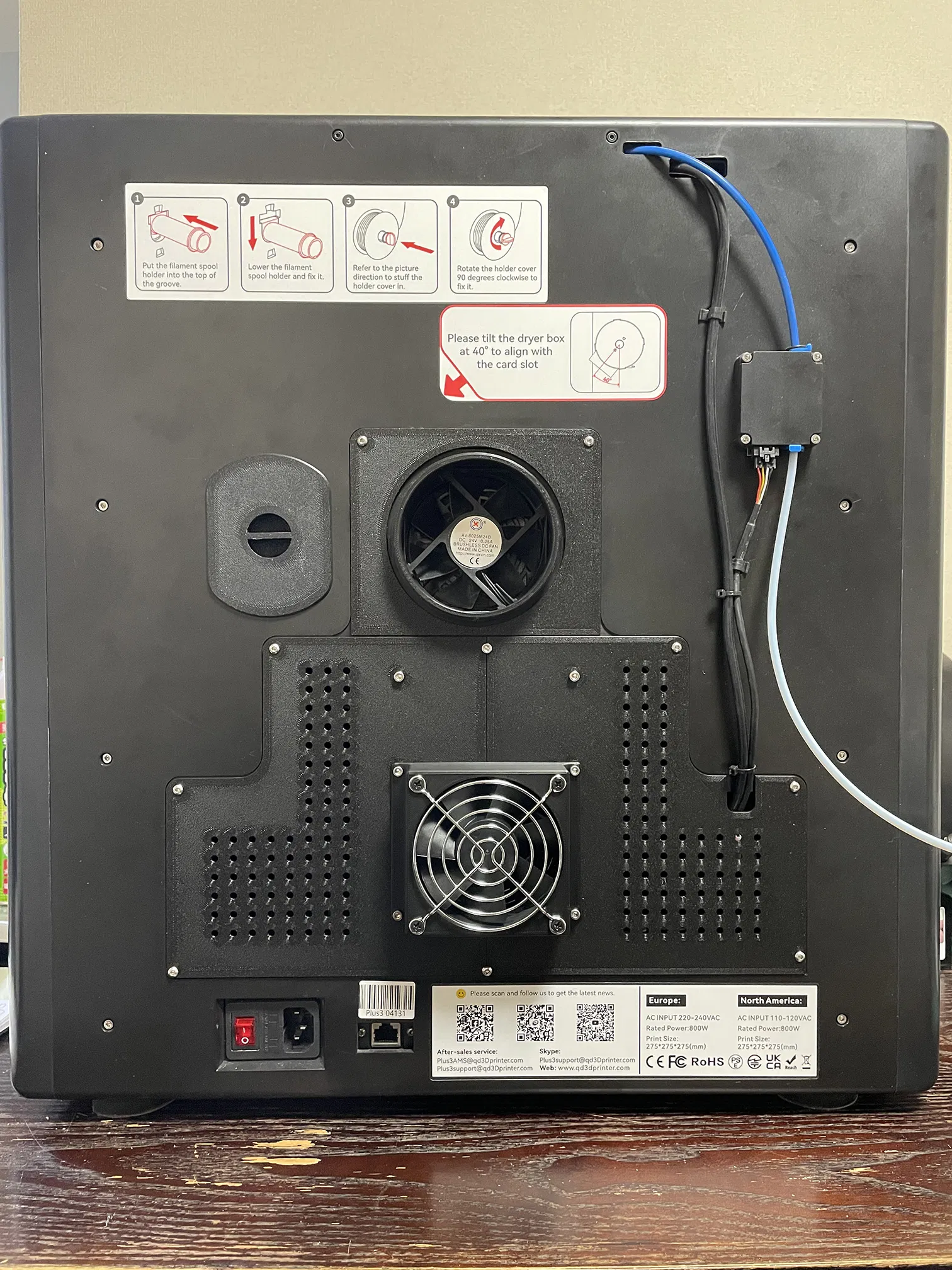

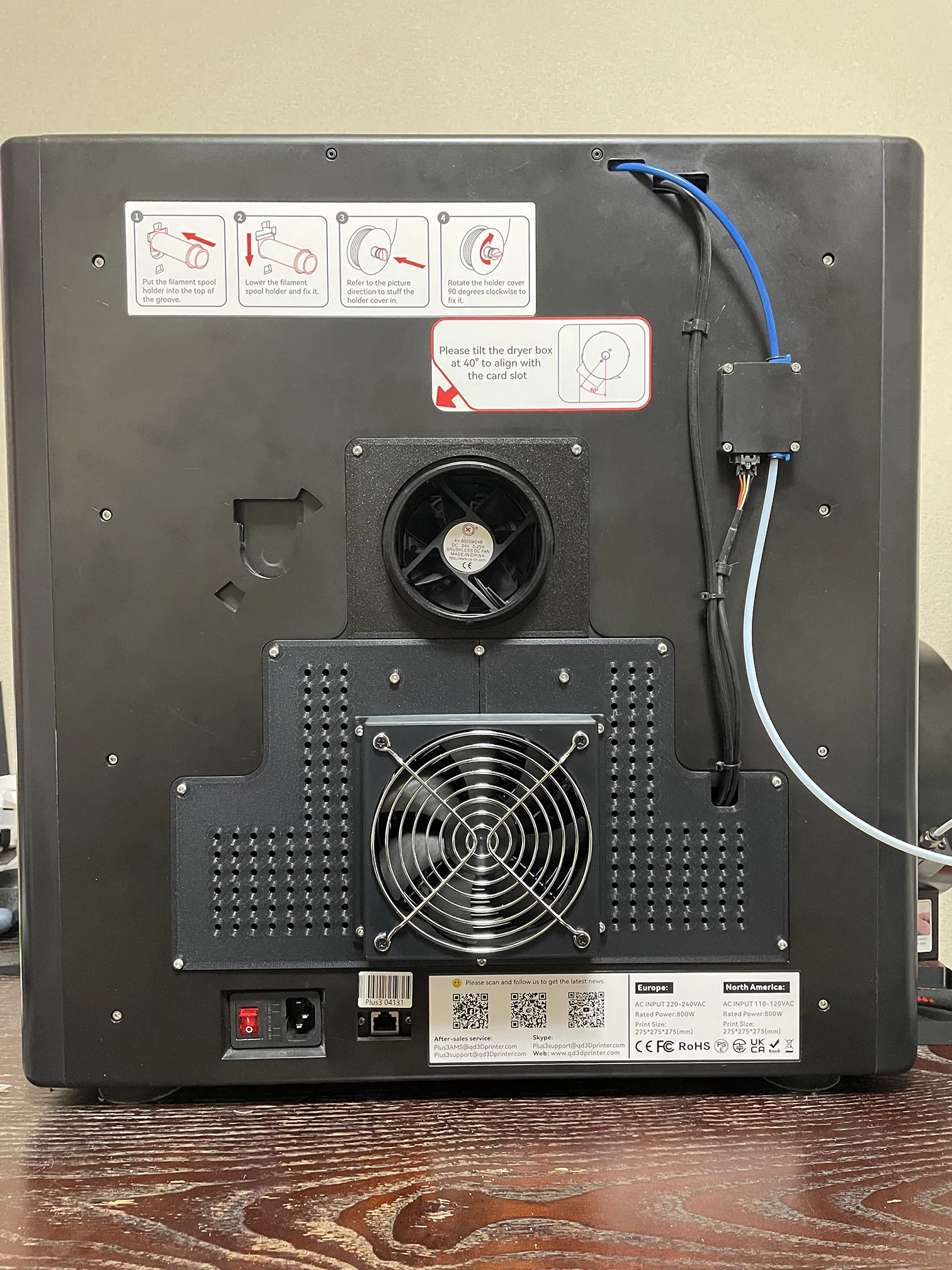

Cố định đầu nối và hộp quạt vào tấm ốp lưng bằng ốc M3x10mm. Đầu nối nằm ở bên trong, hộp quạt nằm ở bên ngoài. Dùng hai "assembly helper clip" để giữ tấm ốp lưng cho dễ lắp. Với quạt 40mm, dùng tấm adapter thay vì dùng hộp. Vì lỗ hổng khá lớn, khuyên bạn nên lắp thêm tấm bảo vệ quạt (fan guard) cả trong lẫn ngoài để tránh dây cáp hay vật lạ rơi vào cánh quạt. Dùng loại kim loại thì tốt, hoặc tự in bằng máy 3D cũng được.

Sử dụng lại các vít tự ren (tapping screws) gốc để cố định tấm trên và tấm ốp lưng vào thân máy. Lưu ý là vị trí lỗ bắt vít đã thay đổi. Lỗ bổ sung ở giữa phía trên của tấm ốp lưng được kết nối với chi tiết "core" bằng một con ốc M3x10mm.

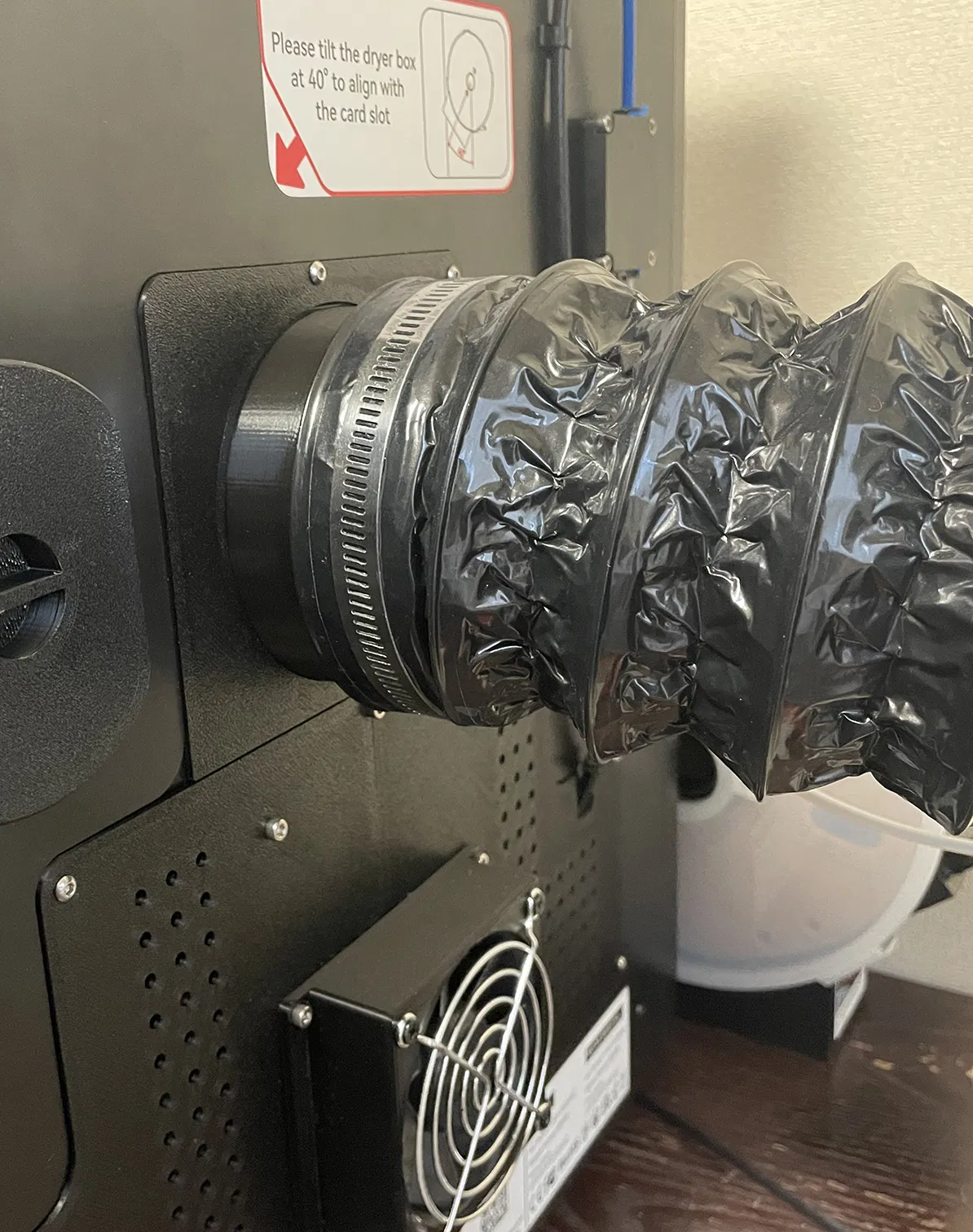

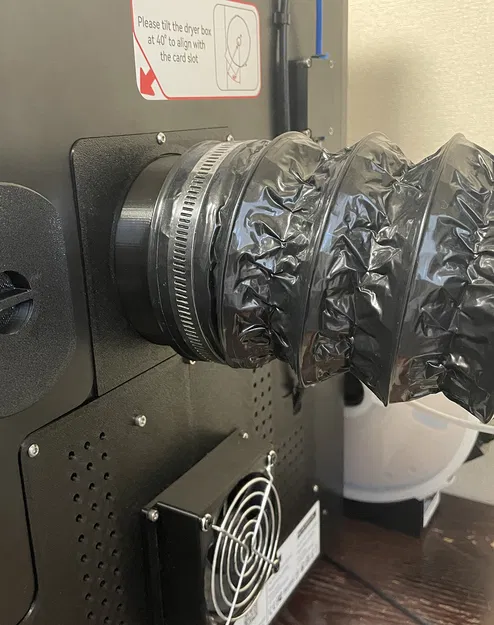

Để kết nối ống xả, hãy nối ống vào adapter và cố định nó vào phần ren của chi tiết core.

LƯU Ý

Chú ý cực âm-dương của đầu nối quạt. Nó ngược với các loại cáp dùng đầu XH bán ngoài thị trường. Mình đã đảo lại cực như trong hình.
