Bộ Thước đo góc và Thanh dẫn hướng cưa đa năng cho xưởng mộc của bạn

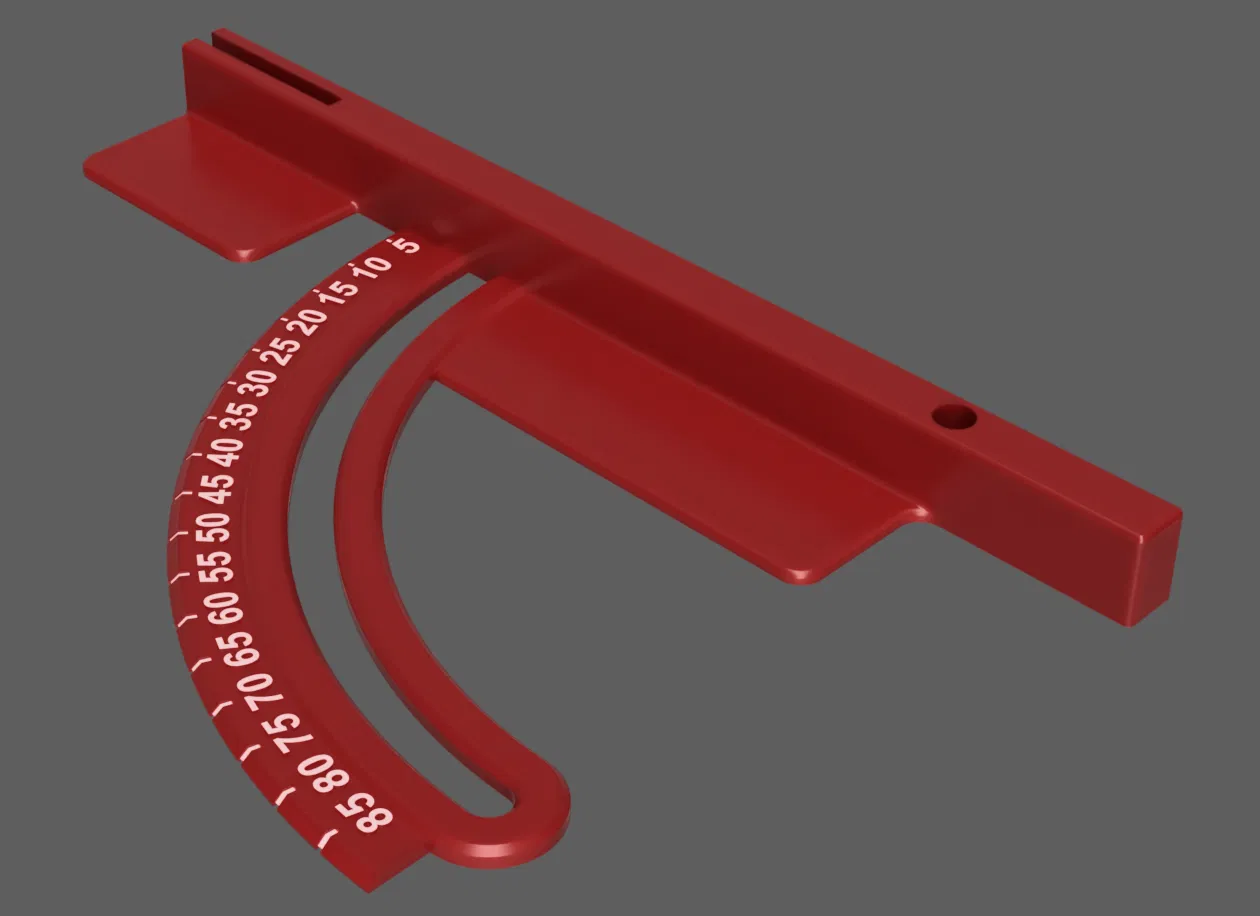

Dự án này ban đầu là thứ mình tự làm cho nhu cầu cá nhân, sau đó phát triển thành một bộ công cụ đầy đủ :) Đây là Thước đo góc và Thanh dẫn hướng cho cưa, router. Tất nhiên, bạn có thể dùng nó cho nhiều mục đích khác. Góc đo có thể điều chỉnh từ 5 đến 90 độ với mỗi nấc là 5 độ. Mình đã làm thành 2 bộ riêng biệt: một bộ bên Trái và một bộ bên Phải. Lý do là mình muốn tích hợp thêm tùy chọn kẹp (clamping), thứ mà các loại thước góc mình đang có trong xưởng còn thiếu. Ngoài ra, bộ sản phẩm còn có thêm Thước đo khoảng cách (Spacer Gauge) để xác định khoảng cách chuẩn giữa thanh dẫn hướng và lưỡi cưa (hoặc mũi router).

!!! Cập nhật nhỏ ngày 25.03.2024

Mình đã cập nhật hai phần trong Thư mục bộ bên Phải (Right Heading Folder):

1. Thanh dẫn hướng bên phải với chữ nổi (Raised Numbers)
2. Thanh dẫn hướng bên phải với chữ chìm (Hollow Numbers) Không có gì nghiêm trọng, tất cả vẫn hoạt động bình thường, chỉ là mình đã chỉnh sửa lại phần hiển thị số trên thước cho chuẩn hơn. Nếu bạn đã tải phiên bản trước đó, mình khuyên bạn nên tải lại bản mới này nhé.

Trước khi bắt đầu, có một điểm quan trọng:

Trong các file in ở thư mục Spacer Gauge, bạn sẽ thấy một Spacer Gauge Rail dài 200mm. Tất nhiên là đa số trường hợp bạn không cần dài đến thế. Mình làm dài như vậy để bạn có thể cắt nó ngay trong phần mềm slicer theo độ dài mà công cụ của bạn yêu cầu.

Một số Mẹo nhỏ cho bạn:

• Tùy thuộc vào độ chính xác của máy in, có thể bạn sẽ cần mài bớt vài micron ở phần cuối của thước đo góc như hình dưới đây: Bạn có thể kiểm tra bằng ke vuông hoặc bất kỳ dụng cụ đo góc 90 độ chuẩn nào. Mỗi máy in đều khác nhau nên việc cân chỉnh một chút là cần thiết để đạt độ chính xác cao.

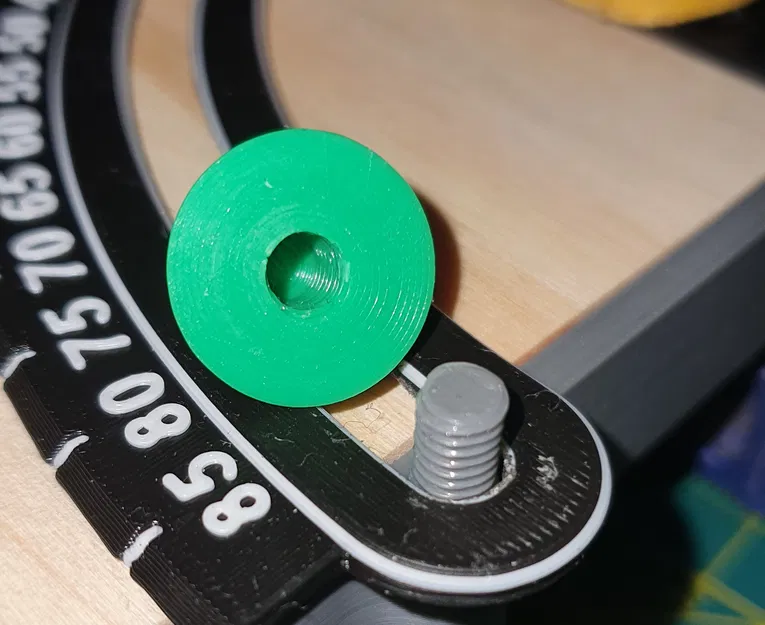

• Vấn đề dung sai máy in cũng có thể ảnh hưởng đến các chi tiết có ren. Với máy của mình thì mọi thứ đều ổn, nhưng nếu bạn thấy khó vặn ốc, bạn có thể thử dùng đai ốc M6 (M6 Nuts) cho thanh dẫn hoặc bu lông M6 cho Spacer Gauge. Mình đã tối ưu hóa thông số hết mức có thể rồi, nên hy vọng nó sẽ hoạt động tốt.

• Ở đây có 2 kiểu dẫn hướng: chữ nổi và chữ chìm. Hãy chọn kiểu bạn thích nhé. Nếu máy in của bạn có hỗ trợ in nhiều màu thì kiểu chữ nổi sẽ rất đẹp đấy :)

Mình nghĩ không cần hướng dẫn lắp ráp phức tạp đâu, nhưng đây là một số mẹo để sử dụng hiệu quả hơn:

• Như đã nói, hãy kiểm tra góc 90 độ trước và mài bớt vật liệu ở mặt trong thước cho đến khi đạt chuẩn.

• Lấy một miếng gỗ vụn để thử công cụ bạn định dùng với thước đo góc này (mình sẽ minh họa bằng máy cưa lọng của mình):

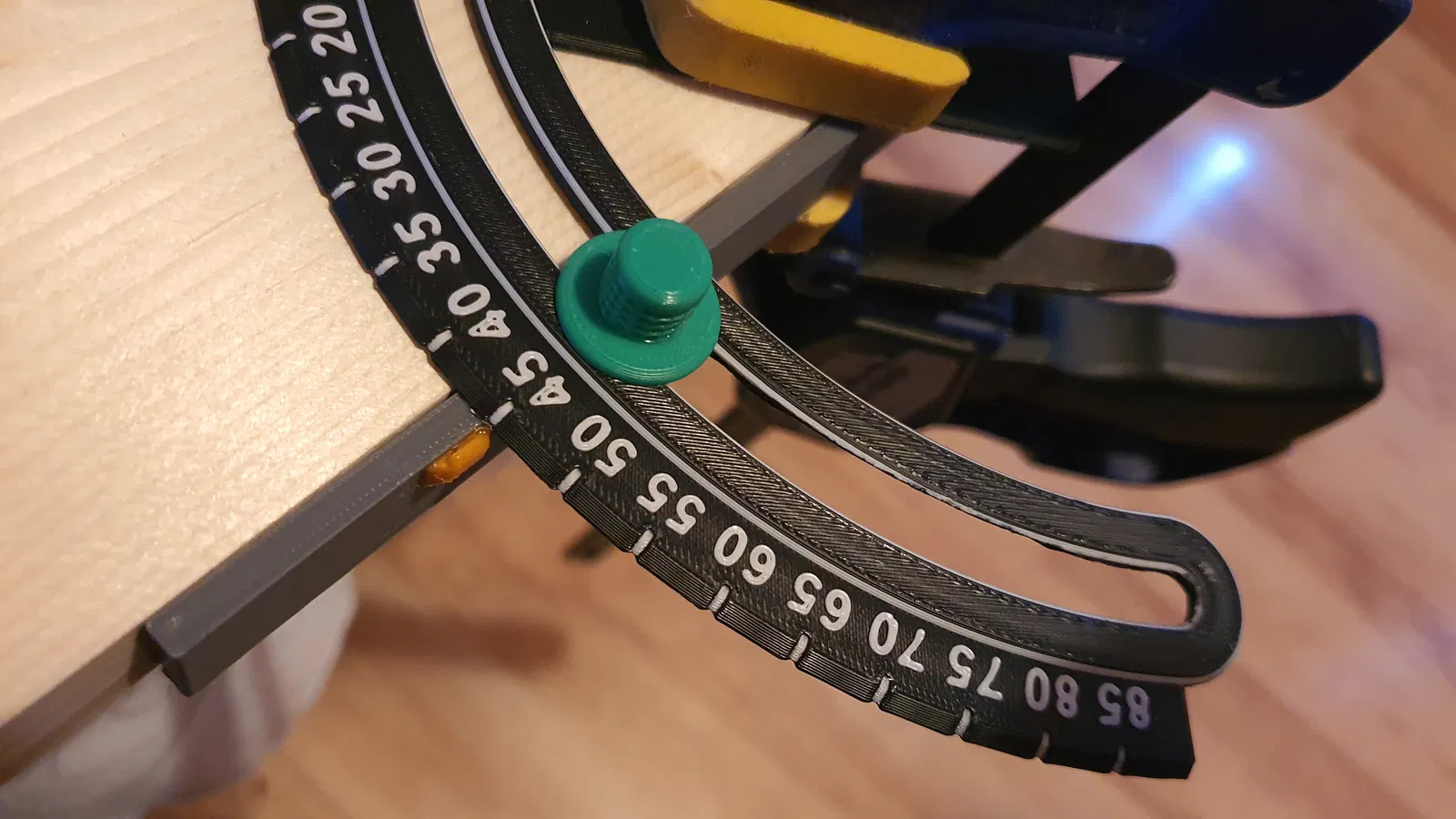

• Kẹp thanh dẫn vào miếng gỗ vụn (góc độ không quá quan trọng, nhưng mình thường dùng 90 độ). Dùng công cụ của bạn cắt một đường sâu khoảng 5-10cm:

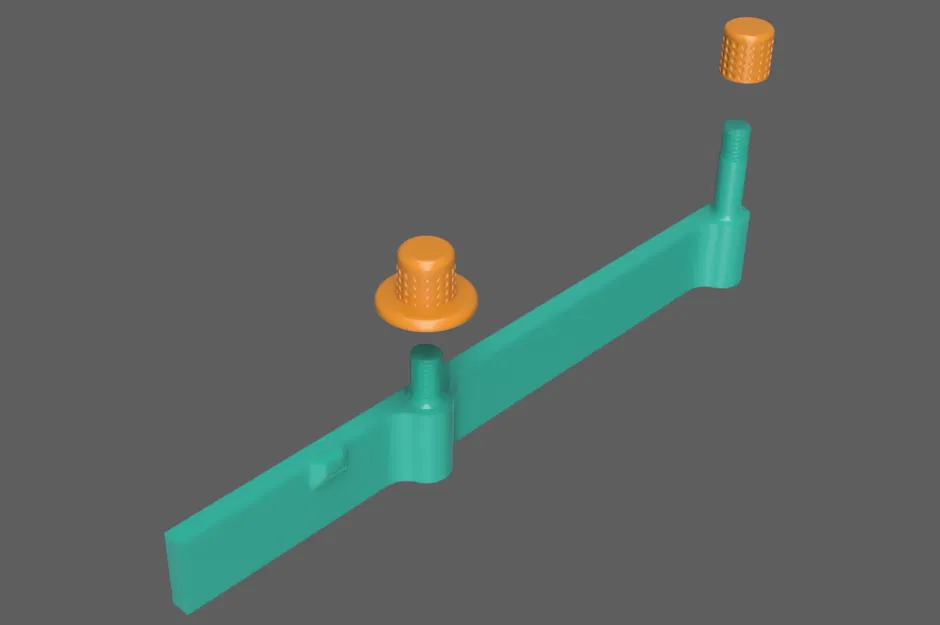

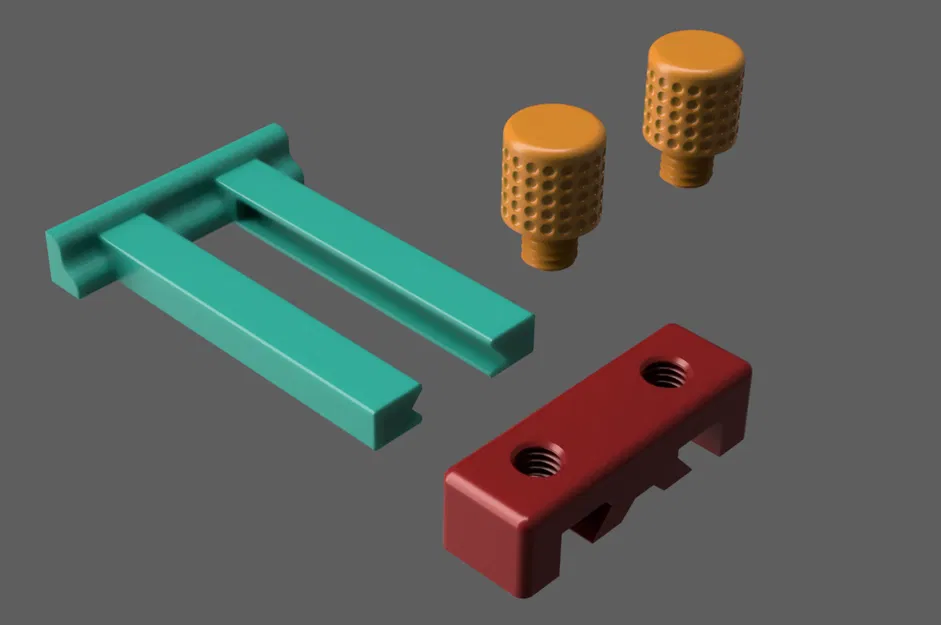

• Lấy Spacer Gauge, đặt vào Thước đo góc (Angle Guide) và căn chỉnh đầu đo với phía mong muốn của đường cắt. Cố định bằng đai ốc khóa (Locker Nuts). Mẹo nhỏ là hãy siết đai ốc vừa đủ để tạo ma sát, giúp giữ vị trí nhưng vẫn đủ linh hoạt để điều chỉnh. Nó sẽ trông như thế này: Bạn có thể đặt đầu đo ở bất kỳ bên nào của đường cắt tùy theo cách cưa của bạn. Từ giờ, bạn sẽ không cần phải đo khoảng cách mỗi khi thực hiện các đường cắt ngang nữa. Bạn cũng có thể dùng Spacer Gauge cho nhiều việc khác.

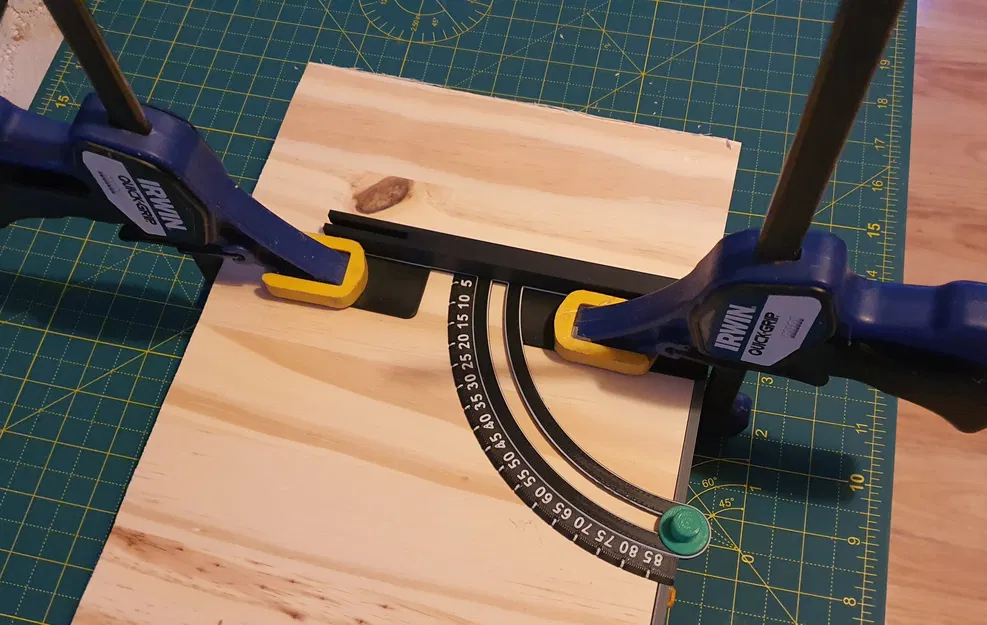

• Vậy là bạn đã sẵn sàng cắt chính xác. Chỉ cần dùng Thước đo góc, đánh dấu đường cắt, căn chỉnh Spacer Gauge theo đường đó và kẹp chặt Thước đo góc vào gỗ rồi tiến hành cắt:

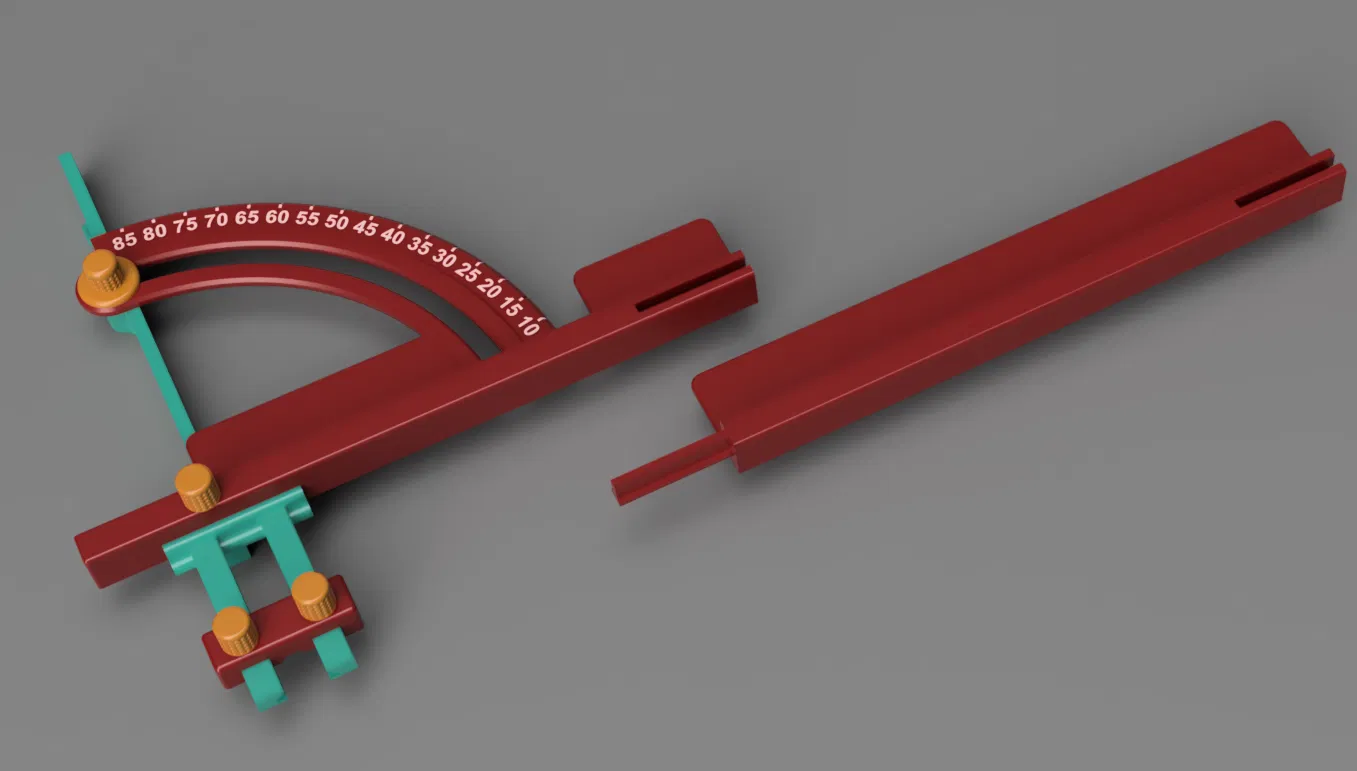

• Nếu bạn cần cắt miếng gỗ rộng hơn và Thước đo góc không đủ dài, bạn có thể dùng phần nối dài (Extender) trong bộ này.

Thêm một lời khuyên nhỏ: Để đảm bảo Thước đo góc và Đường cắt khớp hoàn hảo, bạn nên kiểm tra bằng Spacer Gauge ở cả hai bên của đường cắt.
