Ngăn kéo đựng đồ tận dụng lõi cuộn nhựa Printalot (in chế độ Vase)

Lưu ý quan trọng

Dự án này được thiết kế độc quyền cho các cuộn nhựa 1kg của Printalot (vui lòng xem hình ảnh và kích thước đính kèm).

Mục tiêu:

• Tận dụng lại các cuộn nhựa rỗng
• Sử dụng ít nguyên liệu nhất có thể
• In ấn nhanh chóng
• Không cần ốc vít hay bất kỳ phụ kiện nào khác ngoài nhựa in

Với những mục tiêu đó, ý tưởng của mình là tạo ra các ngăn kéo này để in ở chế độ vase (hoặc chế độ spiral/spiralize outer contour trong Cura).

Những gì cần in cho mỗi ngăn kéo

• 1 Ngăn kéo in ở chế độ vase (~1:30 tiếng với vòi phun 0.6mm ở độ cao lớp 0.32mm)

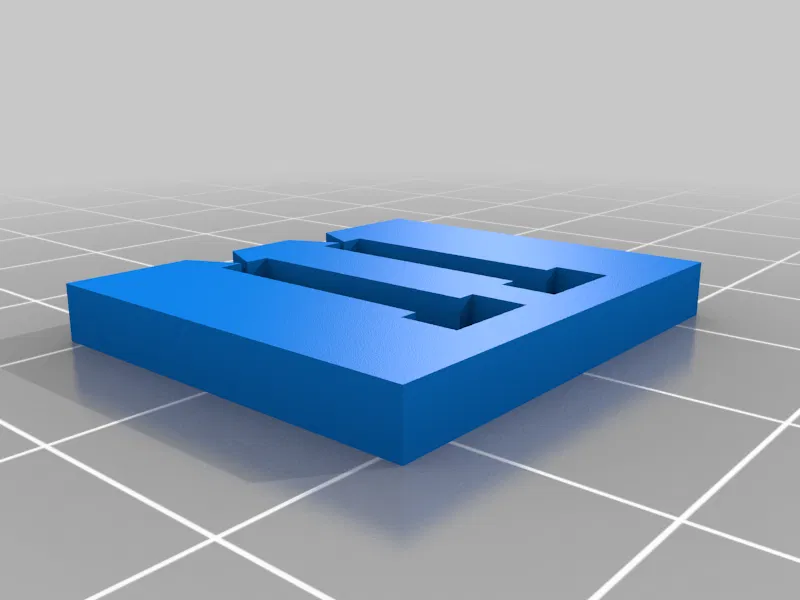

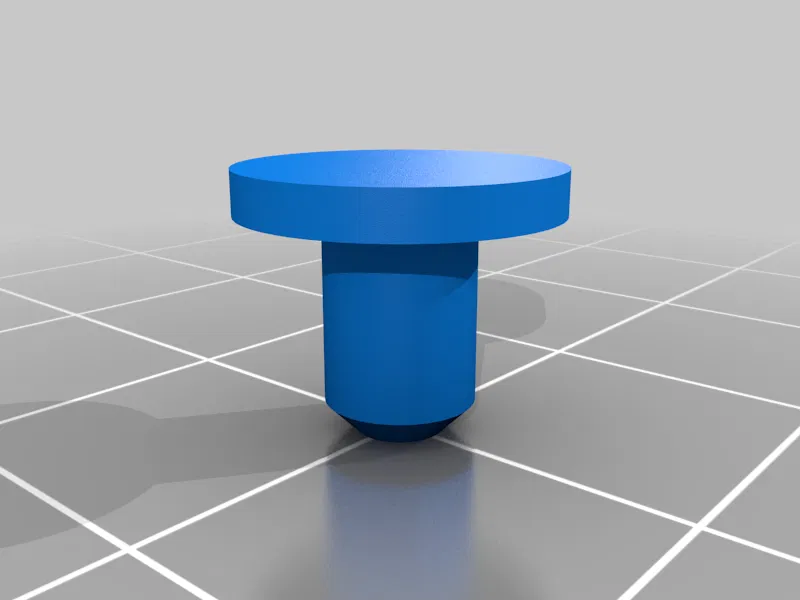

• 1 Khóa (~5 phút)

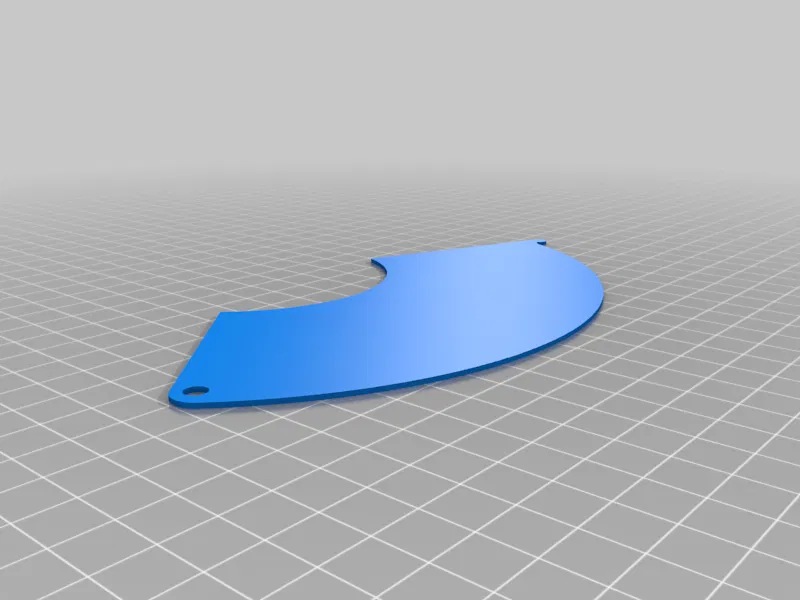

• 1 Nắp (~30 phút) (tùy chọn **)
• Thêm 1 khóa nếu có dùng nắp (tùy chọn **)

*Mình cũng đã bao gồm một file STL cho ngăn kéo rỗng, không in theo chế độ vase, kết quả sẽ chắc chắn hơn nhiều nhưng tốn thời gian in hơn đáng kể.

**Bạn có thể bỏ qua nắp nếu muốn hoặc nếu bạn in nhiều ngăn và chồng chúng lên nhau, vì các ngăn bên dưới không cần nắp. Ngăn kéo vẫn hoạt động tốt mà không cần nắp hay khóa phía trên.

Cần in nếu muốn chồng các ngăn lên nhau

• 3 Kẹp

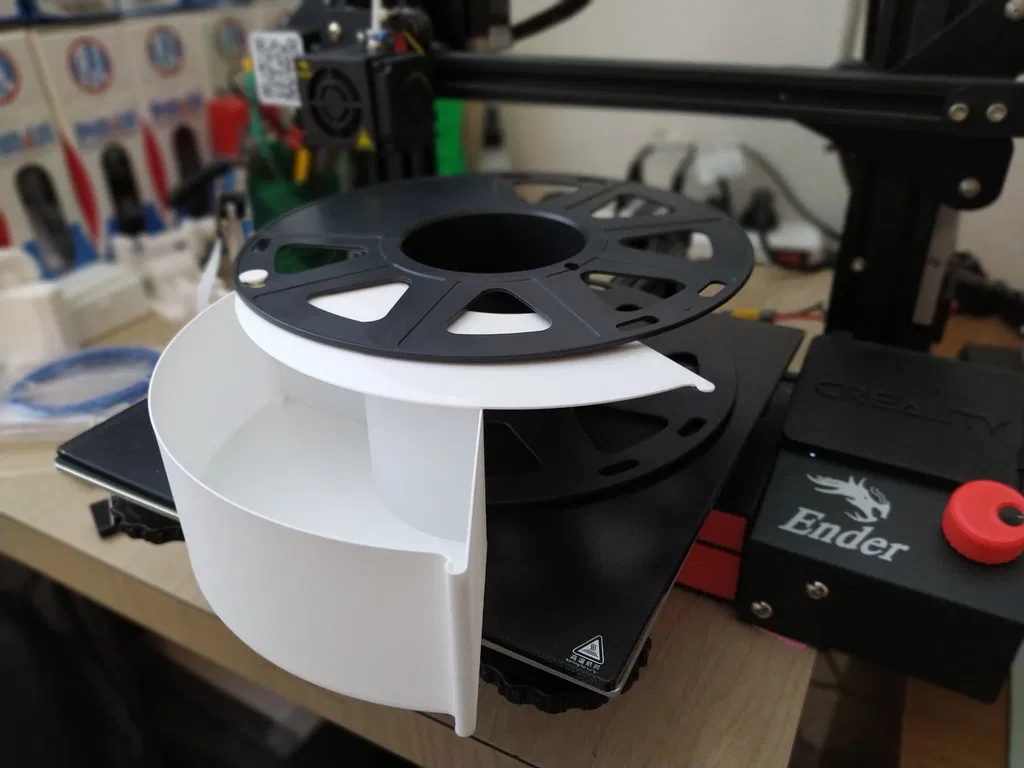

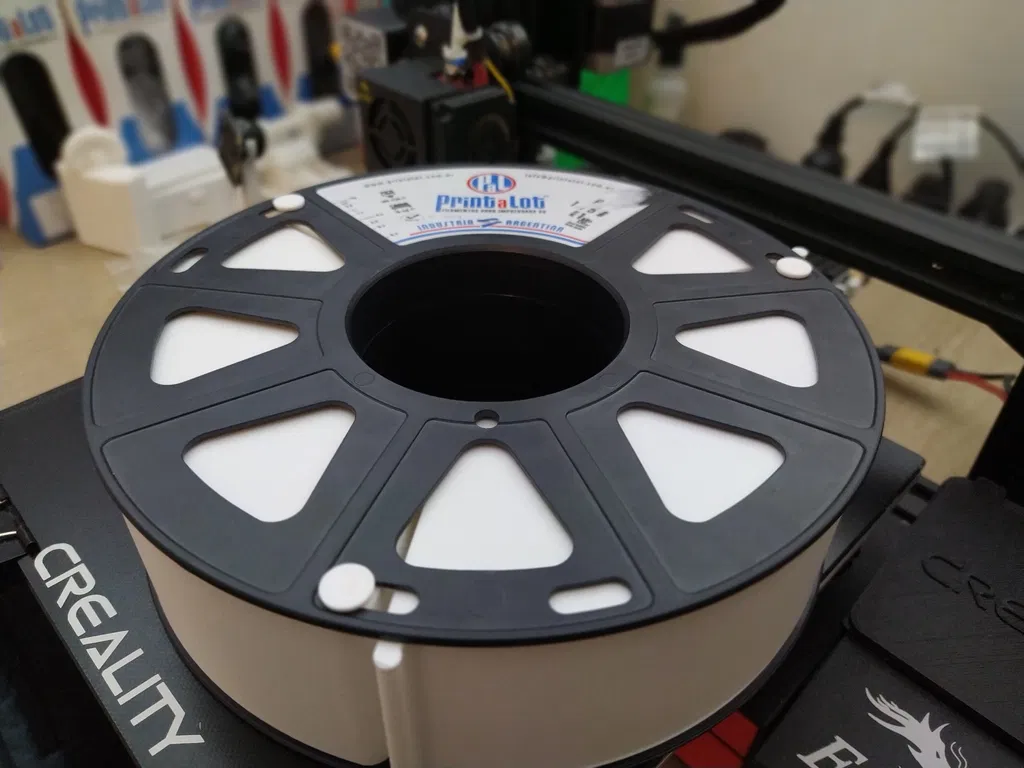

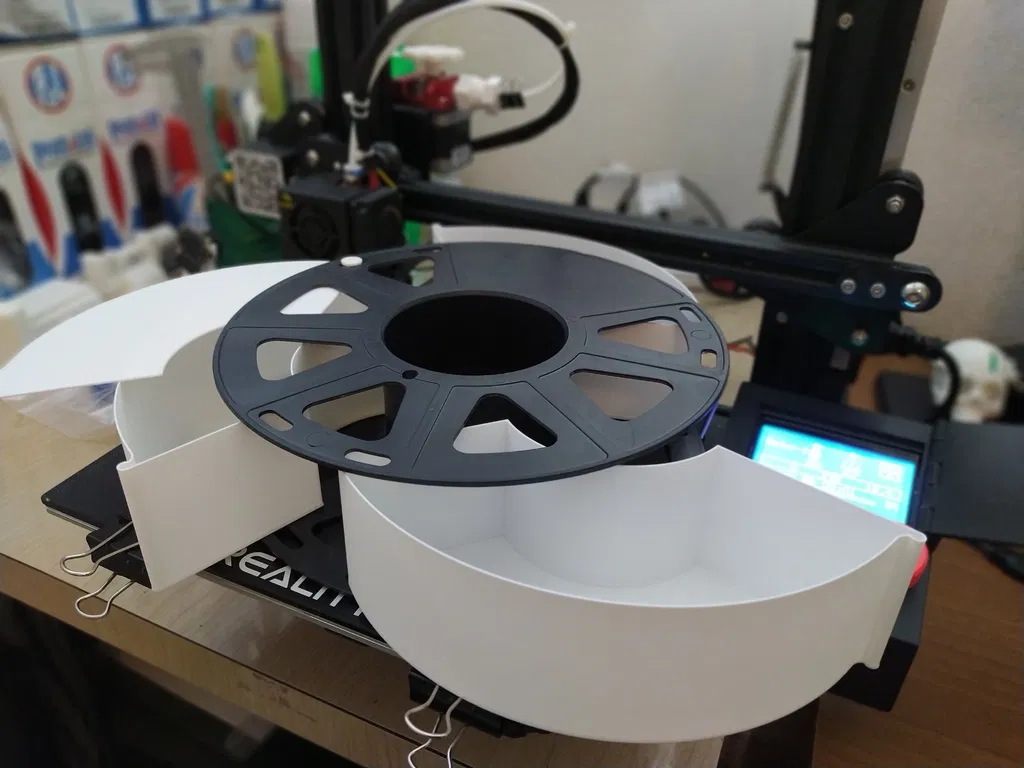

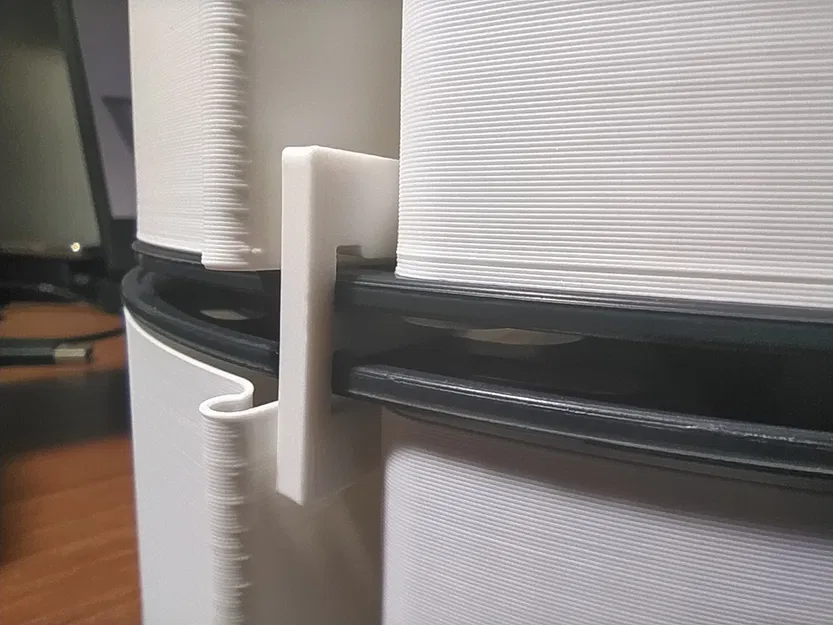

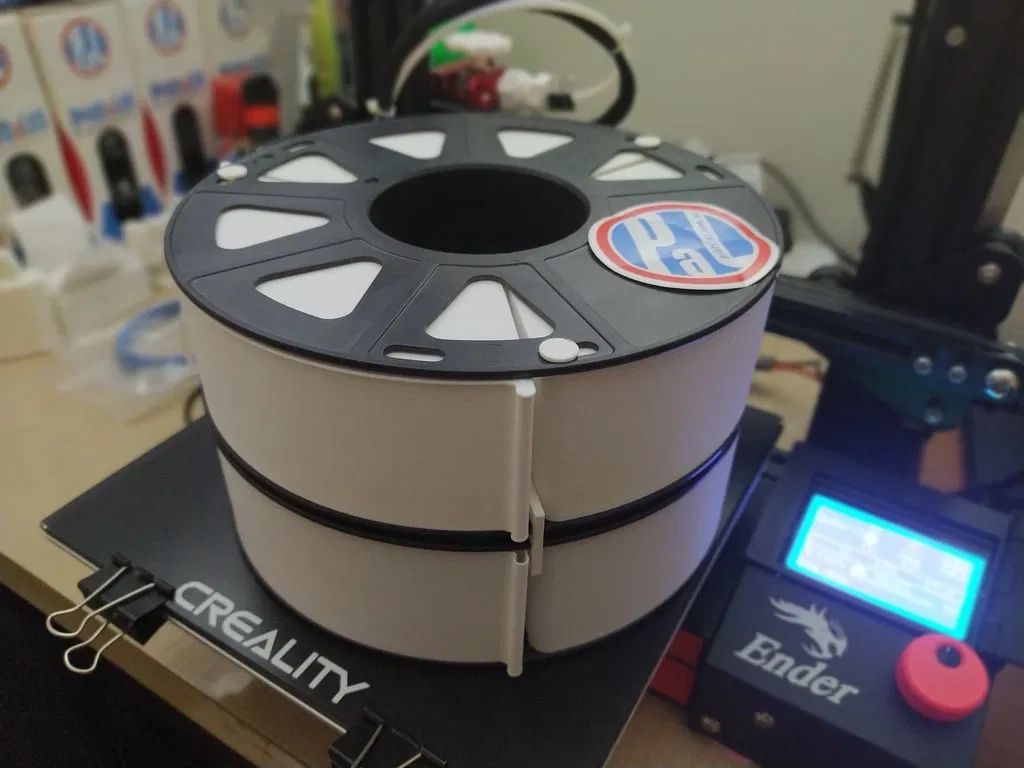

Ý tưởng là đặt các kẹp vào giữa các ngăn kéo và giữa mỗi cuộn nhựa (xem ảnh). Dù trông không quá thẩm mỹ nhưng đây là giải pháp duy nhất mình nghĩ ra để tốn ít nguyên liệu và in nhanh.

Các thiết kế khác thường dùng thanh ren và nắp vặn: https://www.thingiverse.com/thing:2172477 https://www.thingiverse.com/thing:2963740

Khuyến nghị

Nếu có thể, hãy dùng vòi phun 0.6mm vì kích thước và dung sai đã được tối ưu cho độ rộng đường in đó. Tuy nhiên, sẽ không có vấn đề gì nếu bạn dùng vòi 0.4mm, dù mình chưa thử qua.

Các khóa có dung sai rất nhỏ và đây là cố ý, chúng cần phải khớp thật chặt vào các lỗ trên nắp và ngăn kéo.

Thiết kế

Thiết kế được thực hiện trên Onshape, bạn có thể sao chép và sửa đổi nếu muốn. Bạn cũng có thể xem thiết kế hoàn chỉnh của cuộn nhựa tại đây:

https://cad.onshape.com/documents/0f59e53911155c27f076e116/w/782ade5a98e673bd51afe809/e/340791be0325f9c88685d4c8

Nếu bạn dùng nhãn hiệu nhựa khác (ví dụ: Grilon3), mình khuyên bạn nên dùng các thiết kế này, chúng rất tuyệt vời: https://www.thingiverse.com/thing:3697886 https://www.thingiverse.com/thing:2854182

Thông số in ấn (Print Settings)

Hãng máy in: Creality Máy in: Ender 3 Bè in (Rafts): Không Hỗ trợ (Supports): Không Độ phân giải: 0.2 - 0.32 Nhựa in: Printalot PLA

Ghi chú: Ngăn kéo phải được in ở chế độ vase (Spiralize Outer Contour). Độ cao lớp không quan trọng.

Hậu kỳ (Post-Printing)

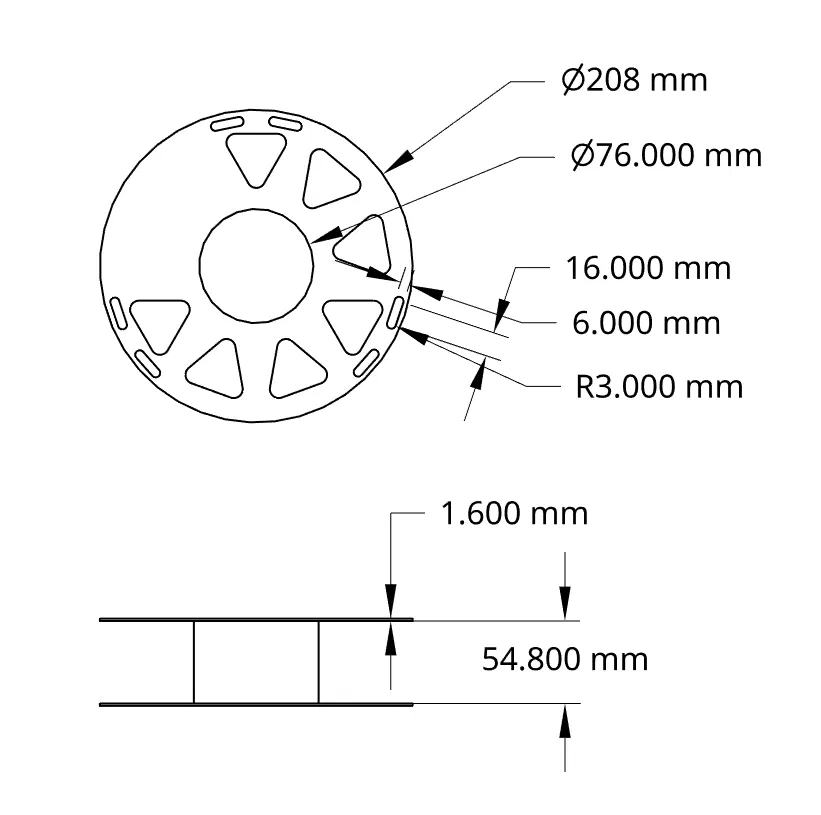

Kích thước của cuộn nhựa và các thành phần cid:image_0

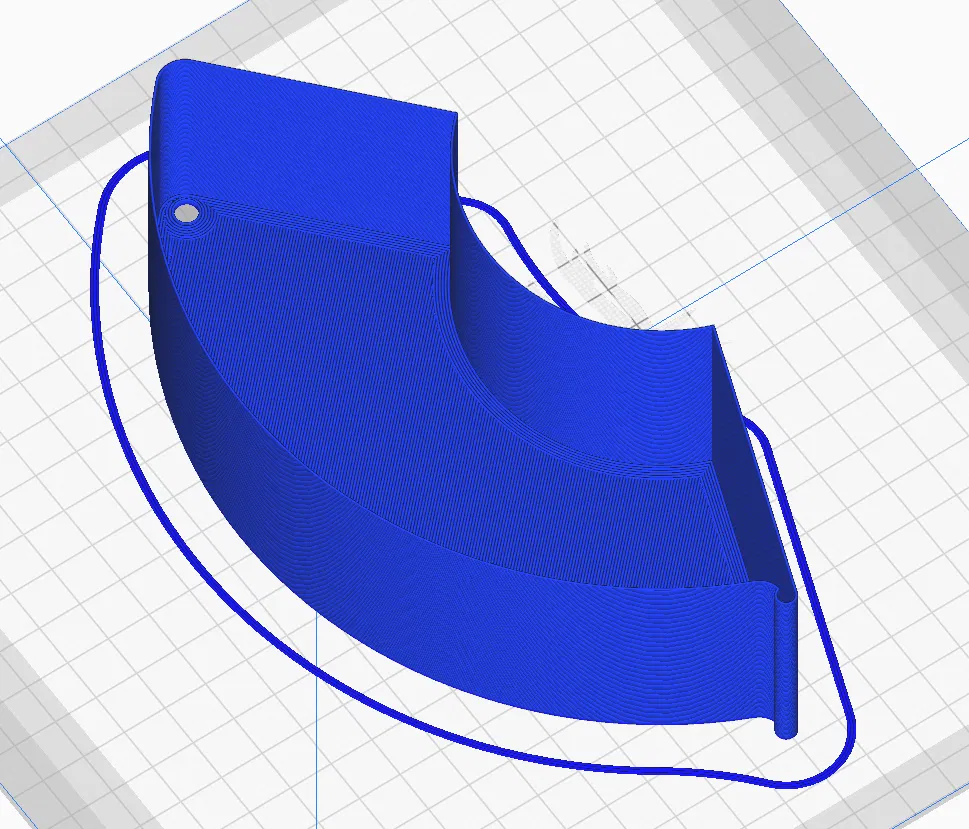

Chế độ Vase trong Cura cid:image_1

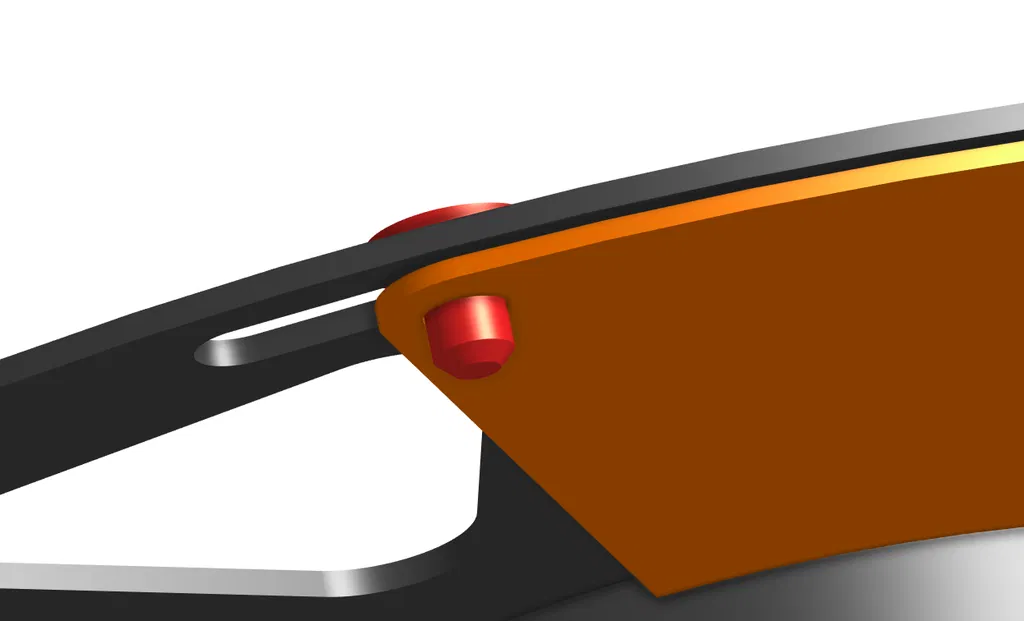

Khóa giữ nắp có dung sai 0.12 mm, cần khớp thật chặt, trong khi dung sai với khe cuộn nhựa lớn hơn để nó có thể xoay tự do cid:image_2
