Giá đỡ cảm biến ADXL345 cho trục X máy in Ender 3

Giá đỡ cảm biến ADXL345 cho trục X máy in Ender 3

Đối với những anh em đang sử dụng máy in 3D Ender 3 hoặc Ender 3 V2 và muốn nâng cấp lên Klipper để tối ưu hóa tốc độ in, việc cân chỉnh cộng hưởng (input shaping) là cực kỳ quan trọng. Để thực hiện được điều này, bạn cần lắp đặt một cảm biến gia tốc như Mellow Fly-ADXL345. Tuy nhiên, việc tìm kiếm một bộ giá đỡ chuẩn xác cho cụm đầu in của dòng Ender 3 V2 không phải lúc nào cũng dễ dàng. Đây là lý do mình tự thiết kế mẫu giá đỡ này để giải quyết vấn đề đó một cách gọn gàng và chắc chắn.

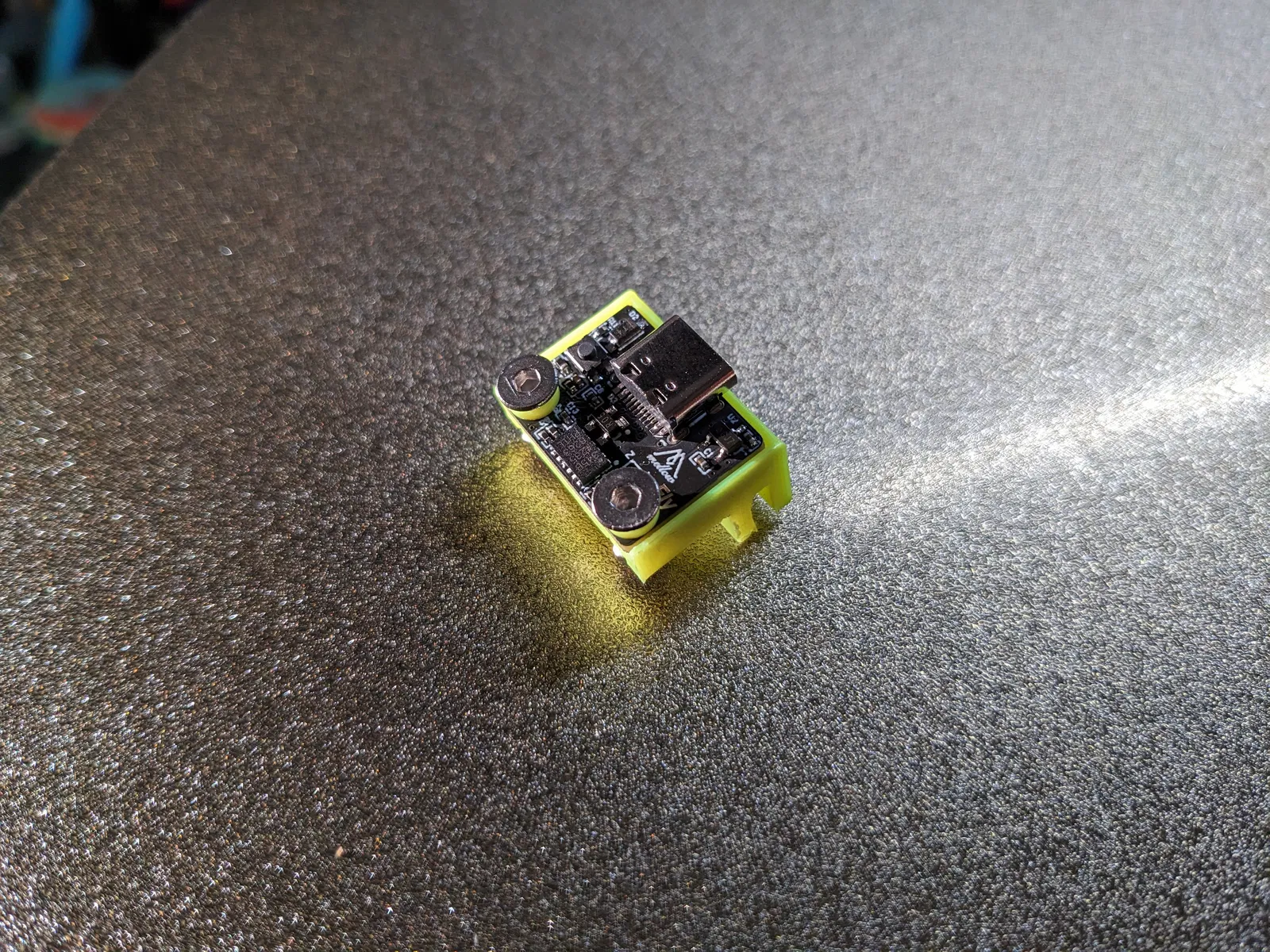

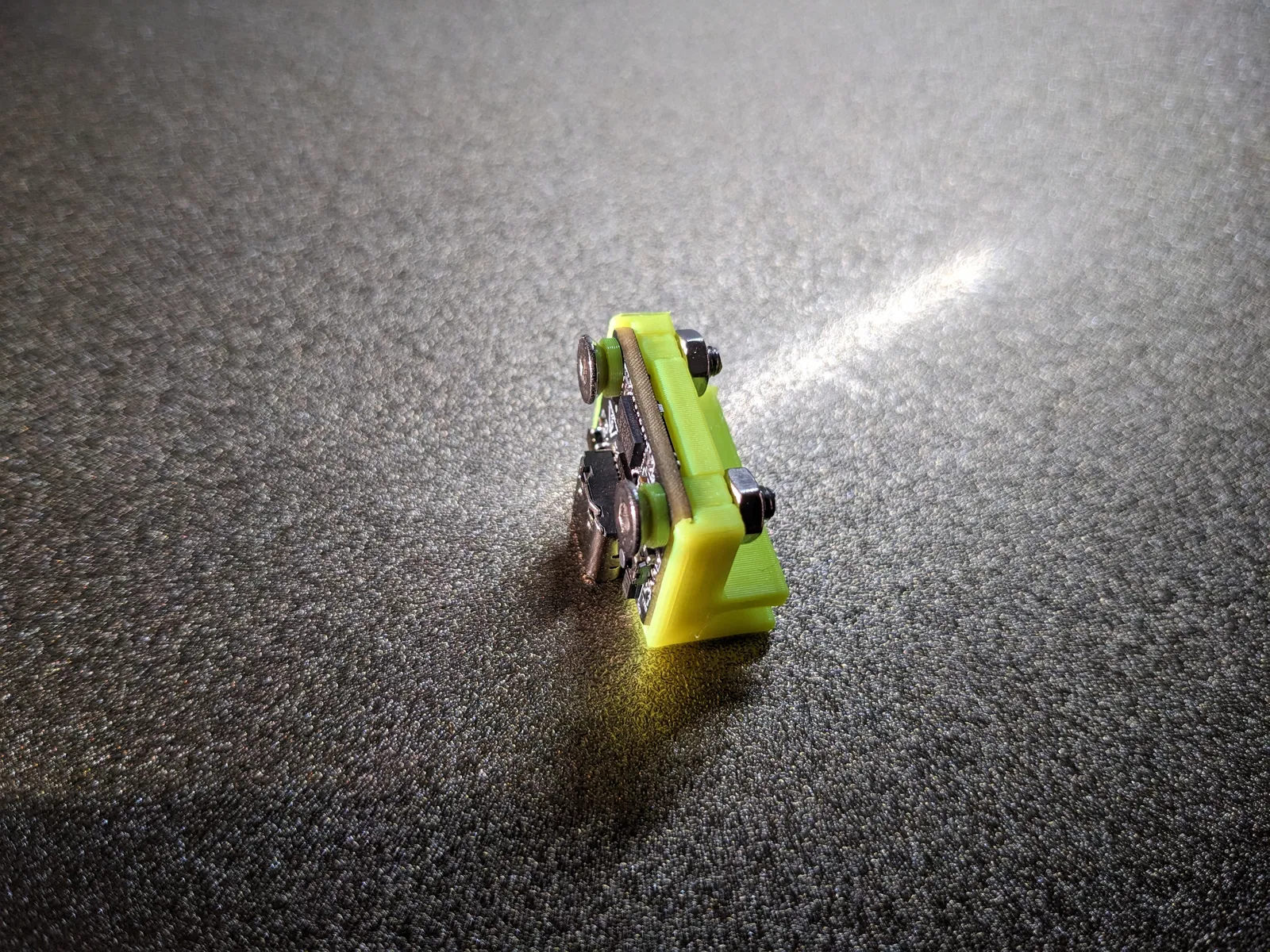

Phụ kiện này được thiết kế tối ưu để gắn chặt cảm biến lên trục X mà không gây ảnh hưởng đến hoạt động của đầu in. Thiết kế nhỏ gọn, đơn giản nhưng đảm bảo độ cứng vững cần thiết để cảm biến ghi nhận chính xác các rung động của máy in. Nhờ có giá đỡ này, việc lắp đặt cảm biến để chạy lệnh đo đạc trong Klipper trở nên thuận tiện hơn bao giờ hết. Bạn sẽ dễ dàng tháo lắp cảm biến mỗi khi hoàn tất quá trình cân chỉnh mà không lo làm hư hỏng khung máy.

Để đạt được hiệu quả in ấn tốt nhất với món đồ này, anh em lưu ý một vài điểm sau đây:

• Thiết kế chuyên dụng: Phù hợp hoàn hảo với Mellow Fly-ADXL345 và dòng máy Ender 3, Ender 3 V2.
• Chất liệu đề xuất: Nên in bằng nhựa PETG hoặc ABS để đảm bảo độ bền nhiệt và độ cứng tốt hơn so với PLA khi đặt gần đầu in.

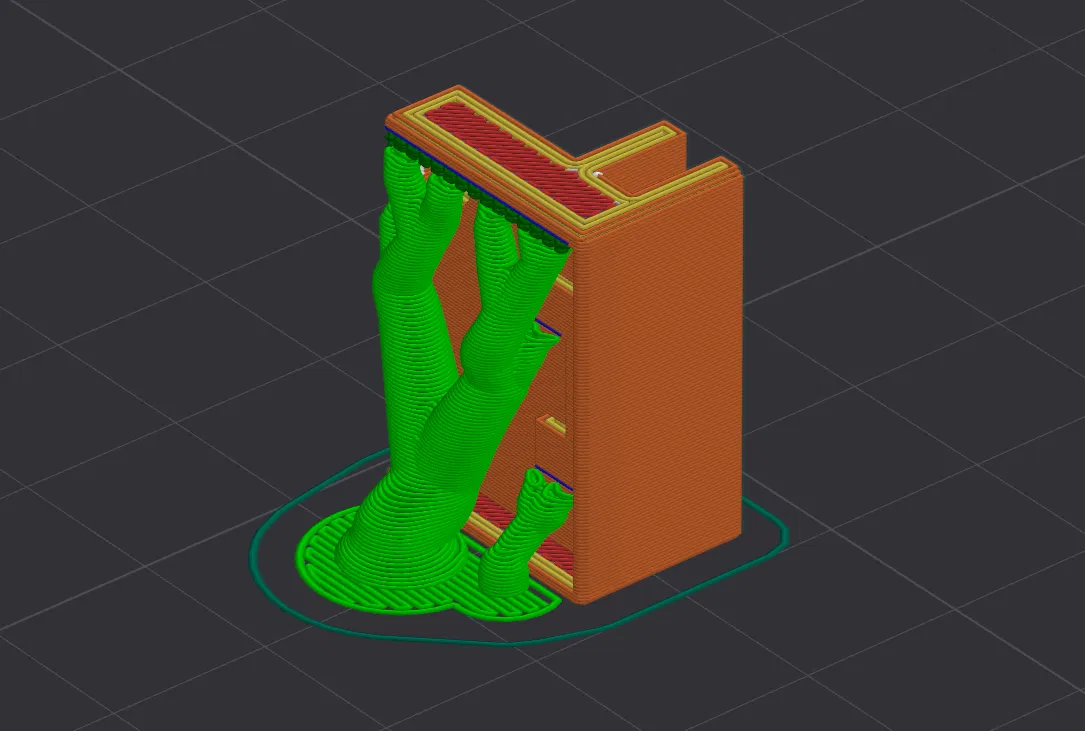

• Thiết lập in 3D: Hãy in với độ dày tường (wall line count) ít nhất 3-4 lớp và mật độ lấp đầy (infill) khoảng 30-40% để giá đỡ không bị rung lắc trong quá trình đo.

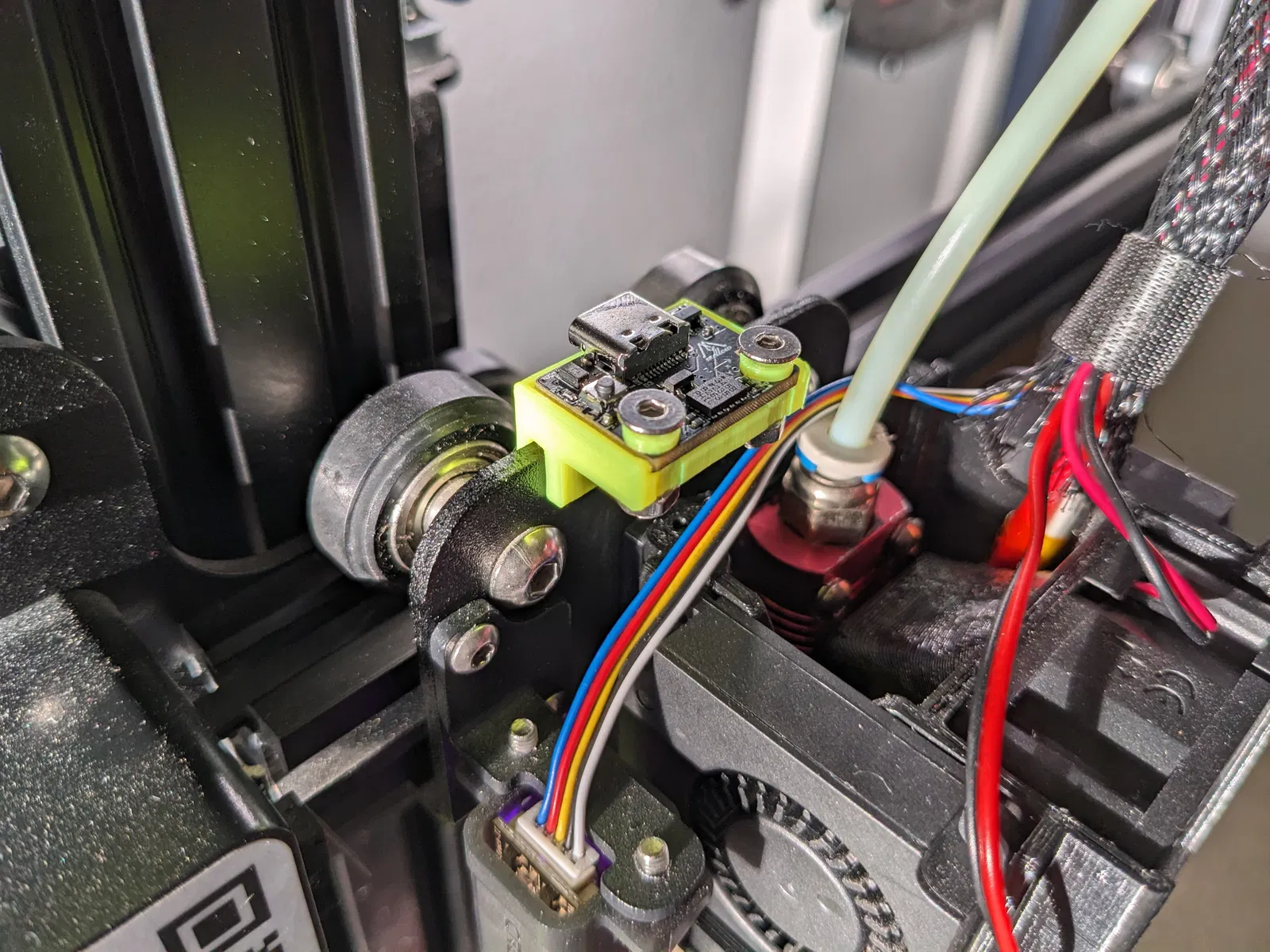

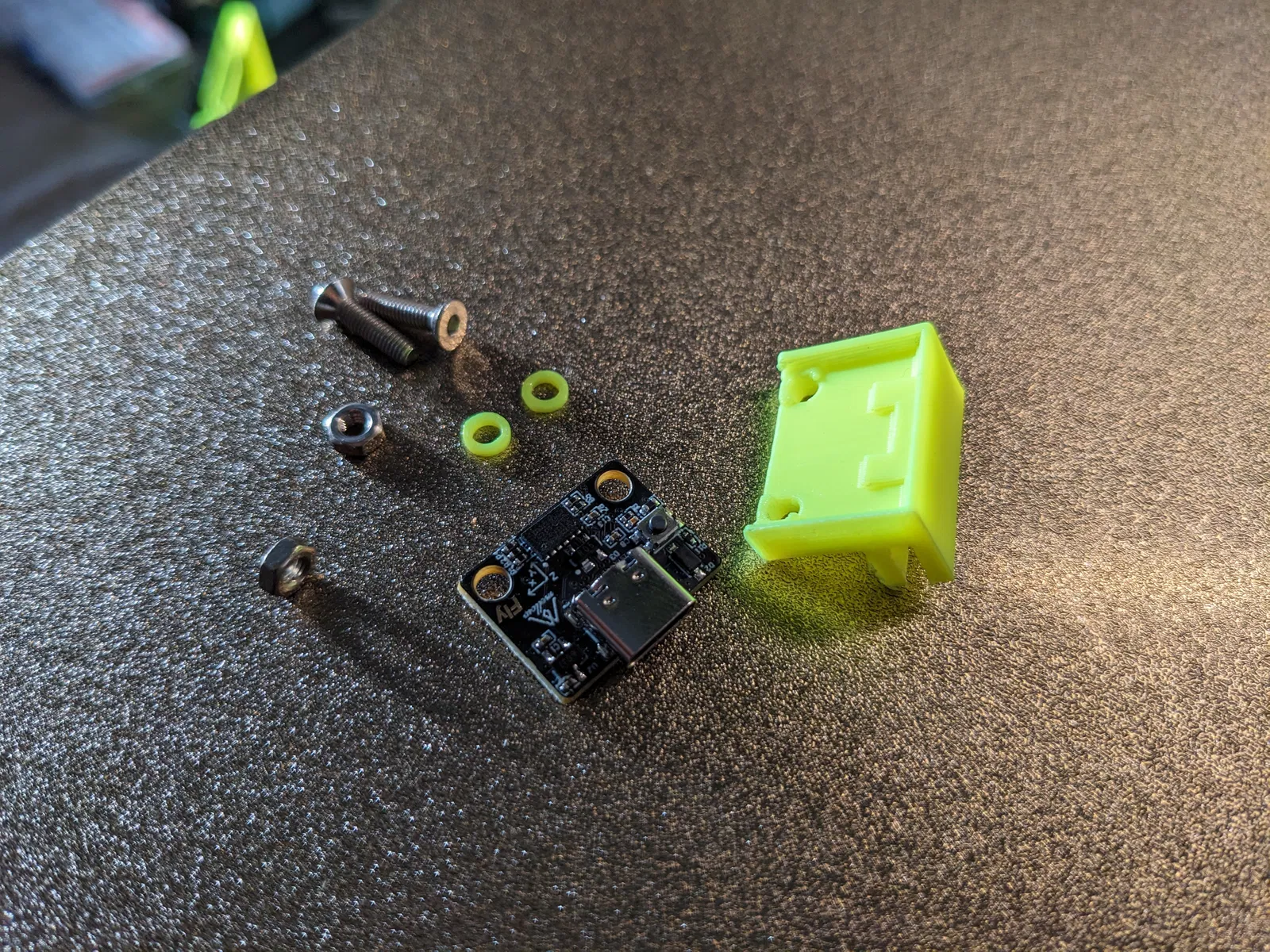

• Lắp đặt: Cần kiểm tra kỹ các ốc vít để đảm bảo cảm biến gắn chặt vào khung, tránh sai số do rung động ngoại lai không phải từ máy in.
• Vệ sinh bề mặt: Đảm bảo bề mặt tiếp xúc của giá đỡ và đầu in sạch sẽ để việc cố định được chắc chắn nhất.

Đây là giải pháp DIY đơn giản nhưng mang lại hiệu quả cao cho anh em nào muốn cải thiện chất lượng in thông qua việc sử dụng Input Shaping trên Klipper. Hy vọng món đồ chơi nhỏ này sẽ giúp anh em hoàn thành việc nâng cấp máy in một cách trơn tru và chính xác.
