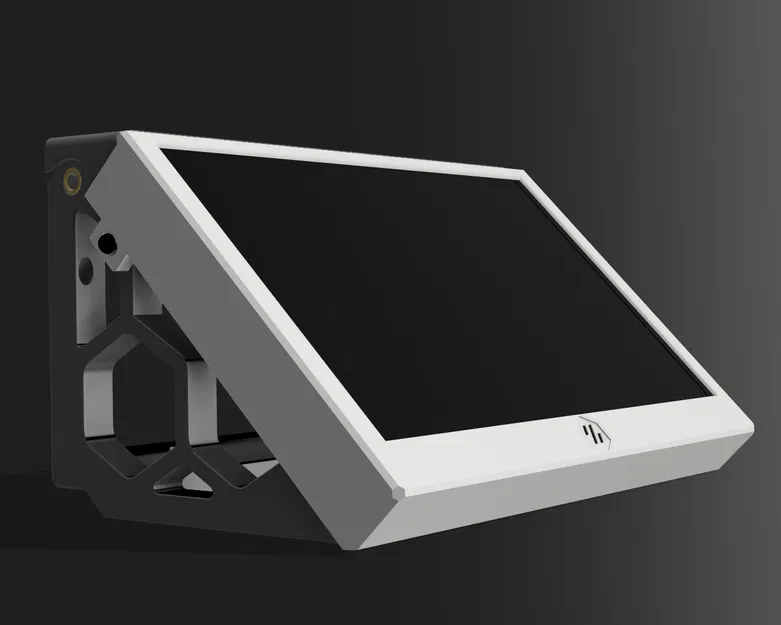

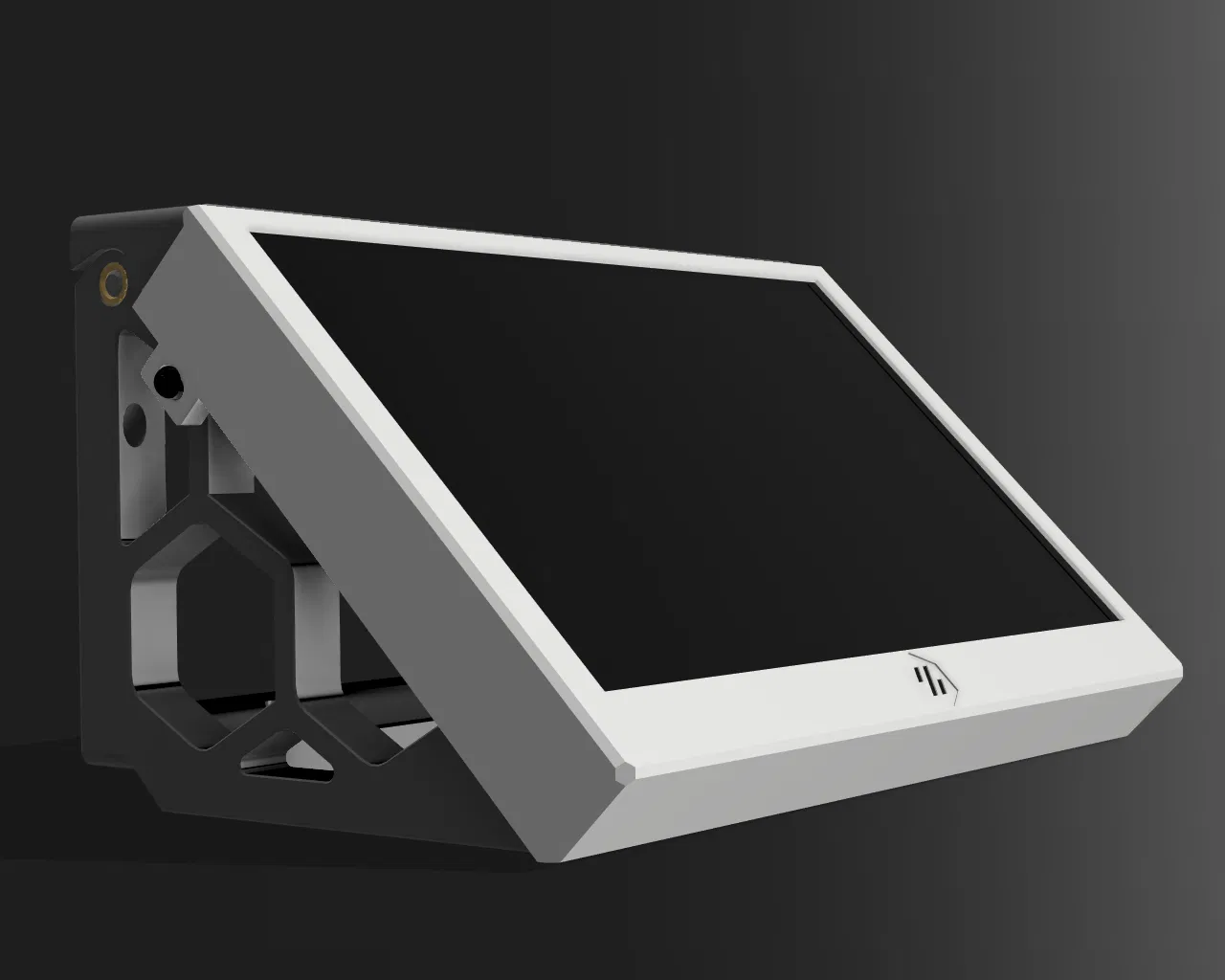

Giá đỡ màn hình WaveShare 5 inch DSI nghiêng 15 độ cho Voron 2.4
Đây là mẫu giá đỡ được thiết kế tương tự cho màn hình Waveshare 5 inch, cho phép điều chỉnh độ nghiêng từ 30 đến 45 độ. Bộ sản phẩm này được tối ưu hóa cho máy in Voron 2.4 với hướng dẫn lắp ráp chi tiết và các lưu ý về chất liệu in.
2.0K
Lượt Xem
29
Lượt Thích
259
Lượt Tải
Cập Nhật Mar 13, 2026
Mô tả
BOM:
- Màn hình WaveShare 5" DSI
- 2 x Vít tự ren M2
- 2 x Vít M3*12 BHCS hoặc SHCS
- 2 x Heatset Inserts (M3x5x4)

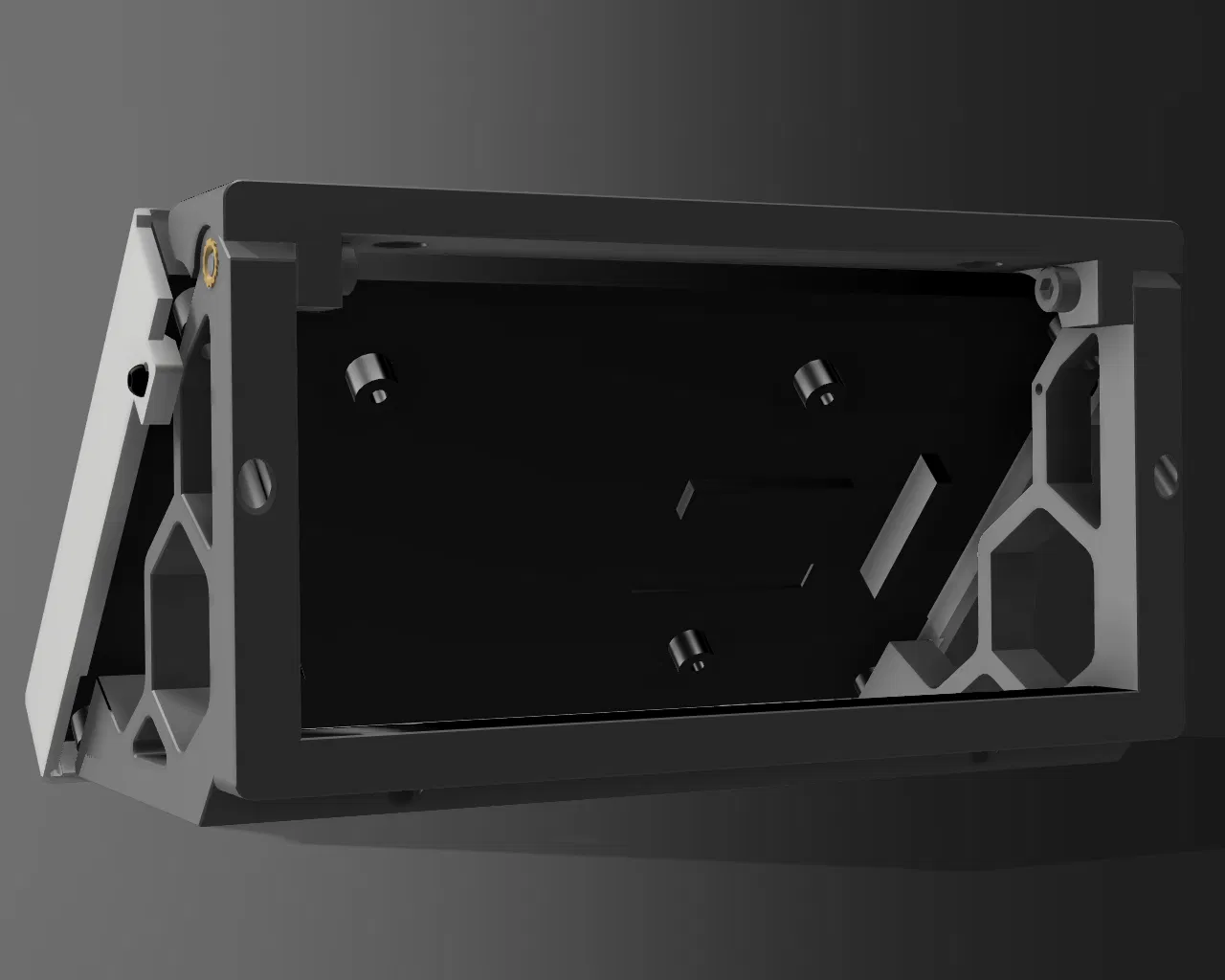

Các bạn hãy in 3 chi tiết này rồi lắp ráp theo hình minh họa nhé. Các chi tiết đều đã được đặt ở hướng tối ưu để in rồi ạ.
Nếu in phần mặt trước (faceplate) bằng nhựa ABS hoặc ASA, mình khuyên các bạn nên để độ co rút (shrinkage) ở mức 100% để đảm bảo lắp vào được khít và chắc chắn nhất.
Lưu ý là nên vặn chặt các ốc M3x12 để khi chạm vào màn hình, nó không bị trôi hay gục xuống nhé.
