Ngàm gắn Camera cho bàn in Creality CR-10 SE

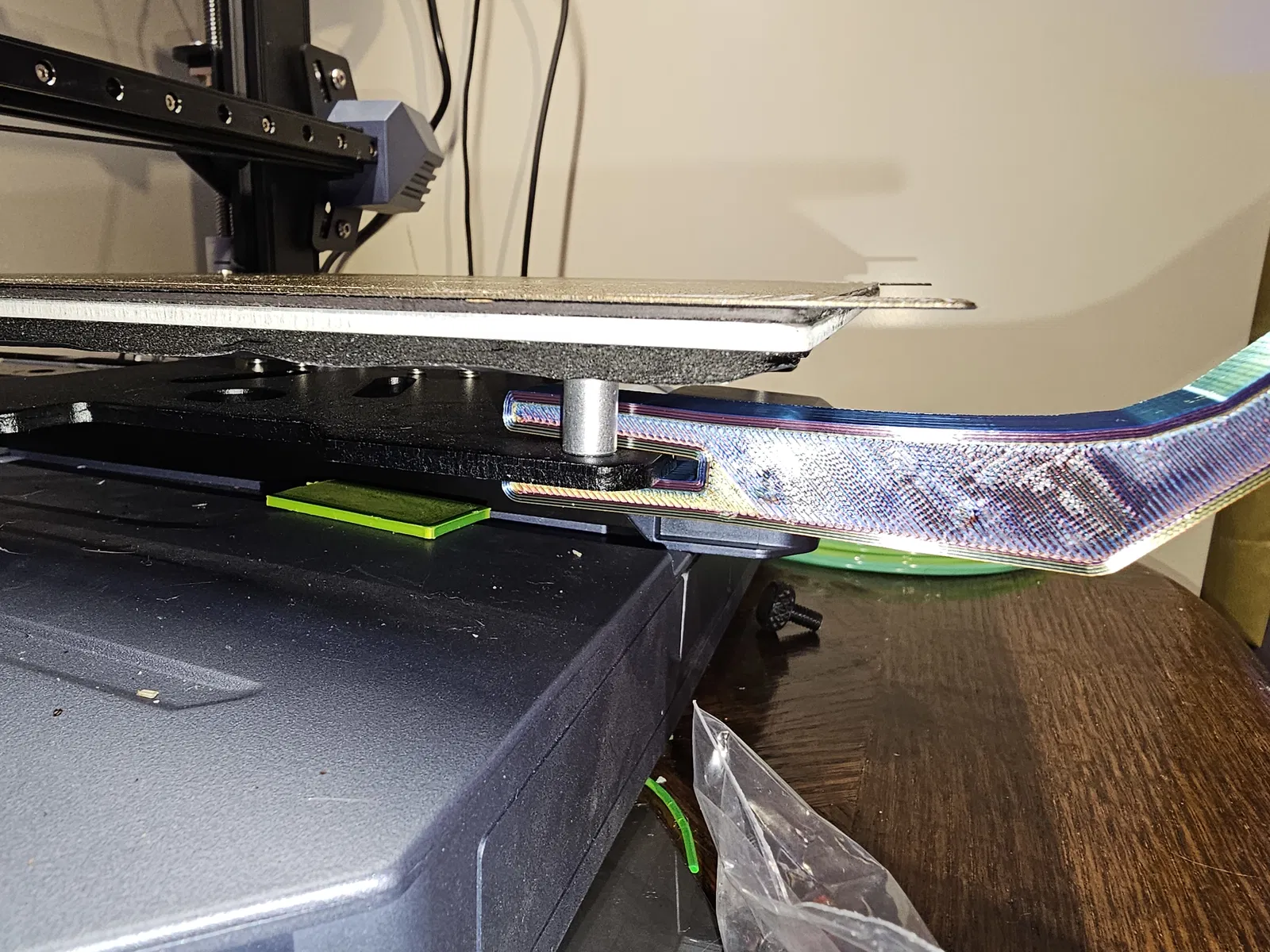

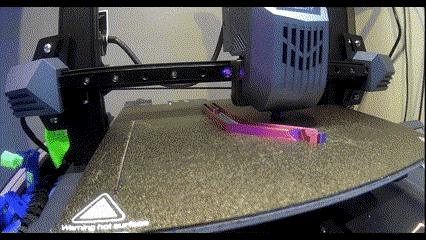

Mình muốn làm một cái ngàm gắn camera di chuyển theo bàn in. Vì Creality CR-10 SE sử dụng bàn in cố định nên mình thiết kế nó để kẹp thẳng vào phần khung gầm dưới bàn in. Khoảng cách giữa các chấu có thể dễ dàng tùy chỉnh để gắn vừa cho các dòng máy khác. Mình đã thử qua vài độ dài cánh tay đòn khác nhau để tìm ra góc quay camera ưng ý, bạn hoàn toàn có thể tùy biến lại phần này.

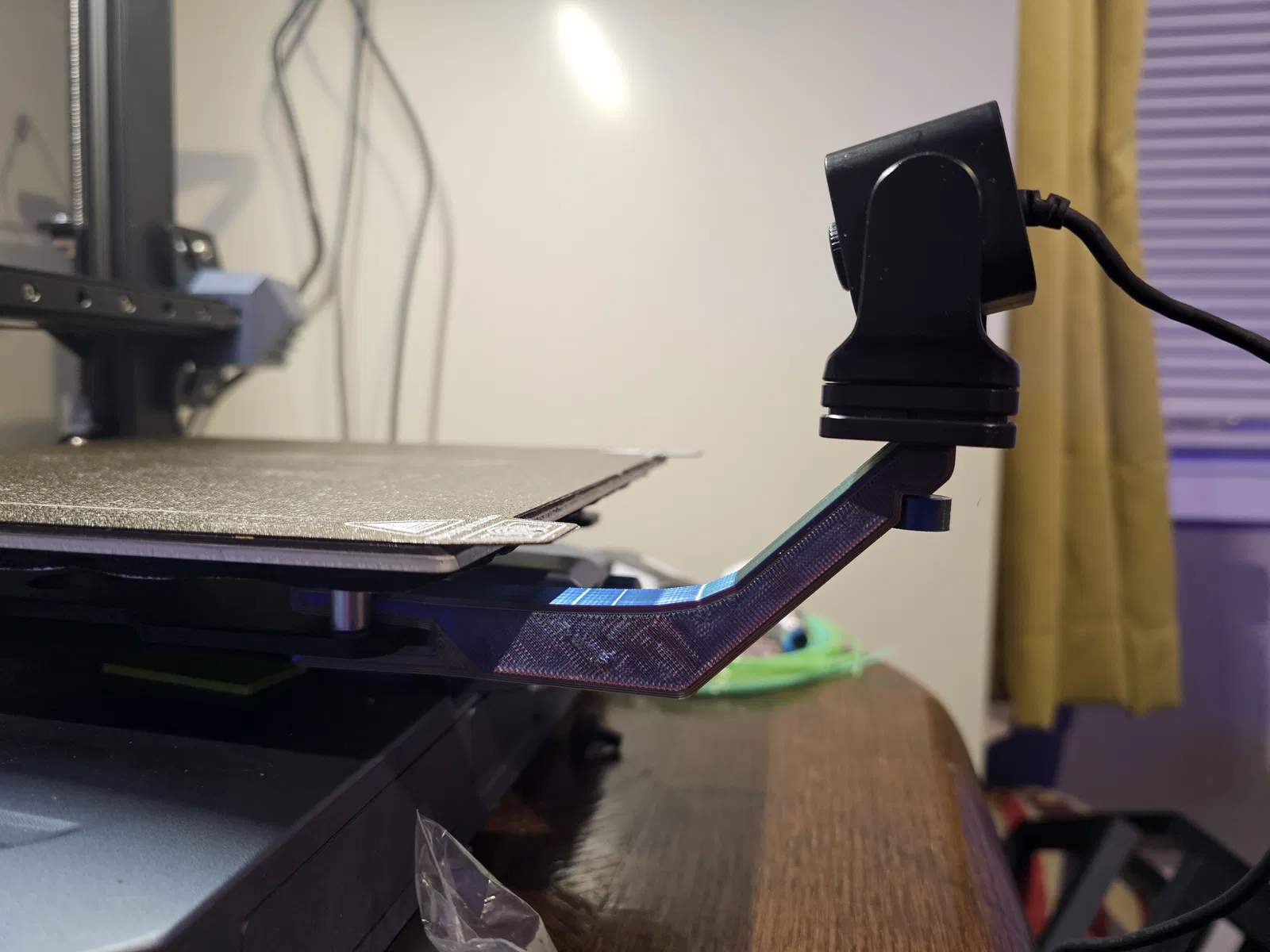

Mình thiết kế vít có thể tháo rời vì lúc trước hay siết quá tay làm gãy vít camera. Lỗ trên cánh tay đòn đã được tạo ren nên bạn có thể điều chỉnh độ dài vít để thay đổi chiều cao camera. Phần lõm trên cánh tay đòn giúp chừa chỗ cho đầu vít.

Chiều dài ren của vít là 20mm. Bạn có thể tự làm vít tùy chỉnh tại .

Theo kinh nghiệm của mình, khi in nên để không cần điền đầy (no fill) và dùng 3 lớp tường (3 walls) để đảm bảo độ nhẹ nhưng vẫn đủ cứng cáp, không bị rung lắc khi máy hoạt động.
