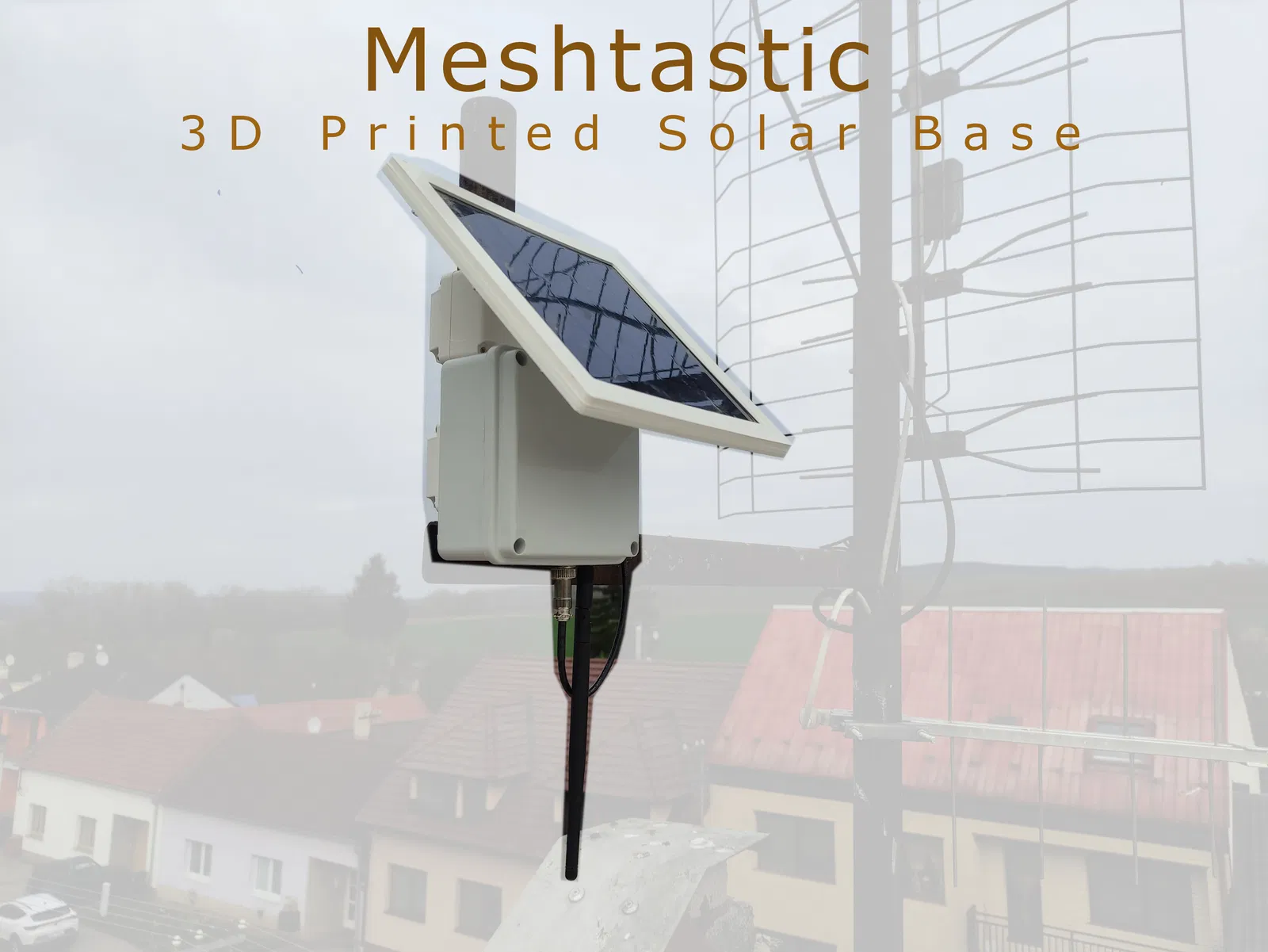

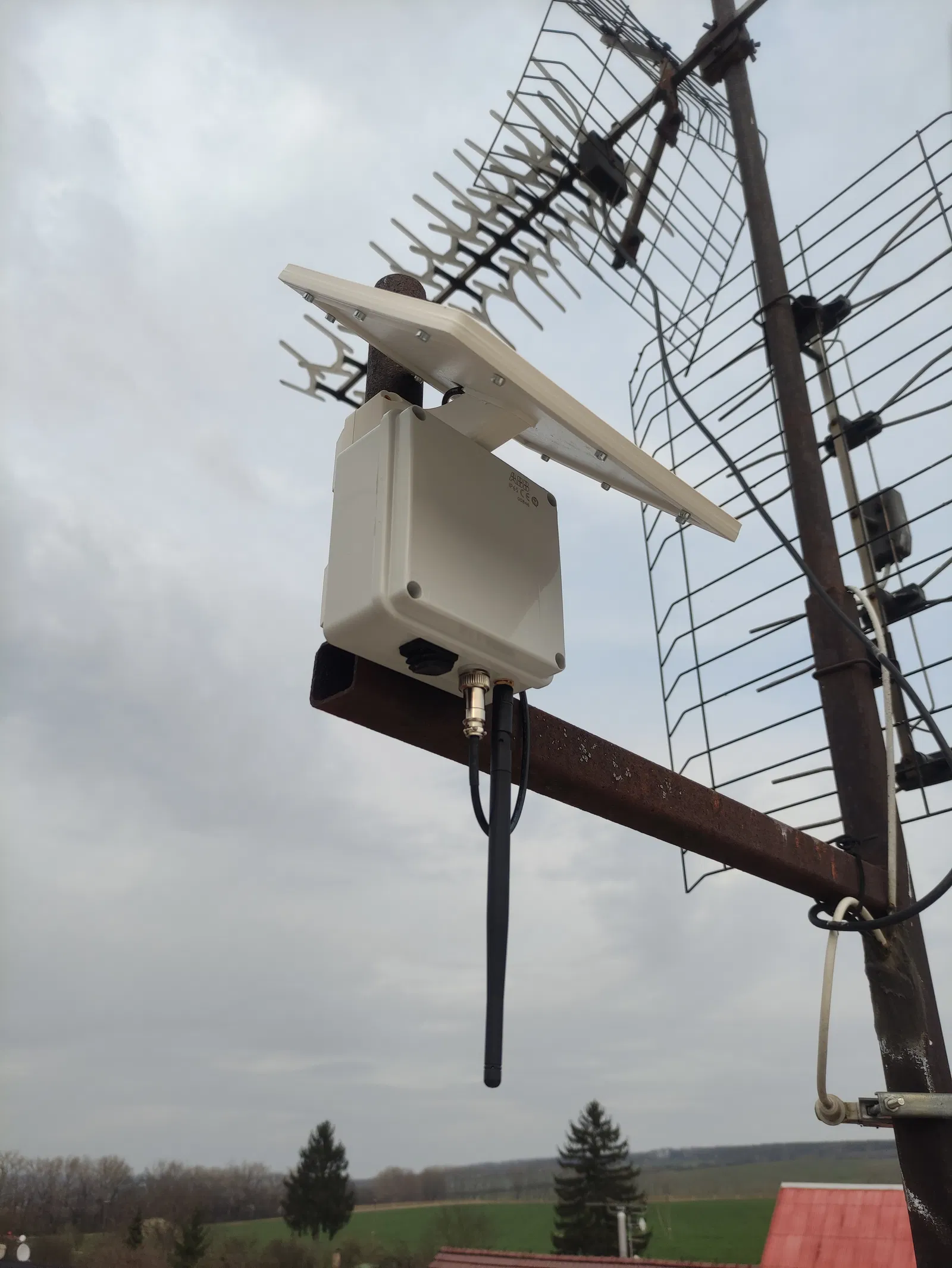

Đế router Meshtastic và giá đỡ năng lượng mặt trời

Mẫu này được thiết kế để lắp ráp hộp nhựa đựng linh kiện Meshtastic và tấm pin năng lượng mặt trời 4.5W nhỏ lên giá đỡ ăng-ten đường kính 34 mm một cách dễ dàng. Tất cả các mẫu đều có thể in mà không cần support, ngoại trừ mẫu "Base&Solar-Top" cần phải có support. Các file 3MF đính kèm đã được thiết lập sẵn hướng in và thông số khuyến nghị.

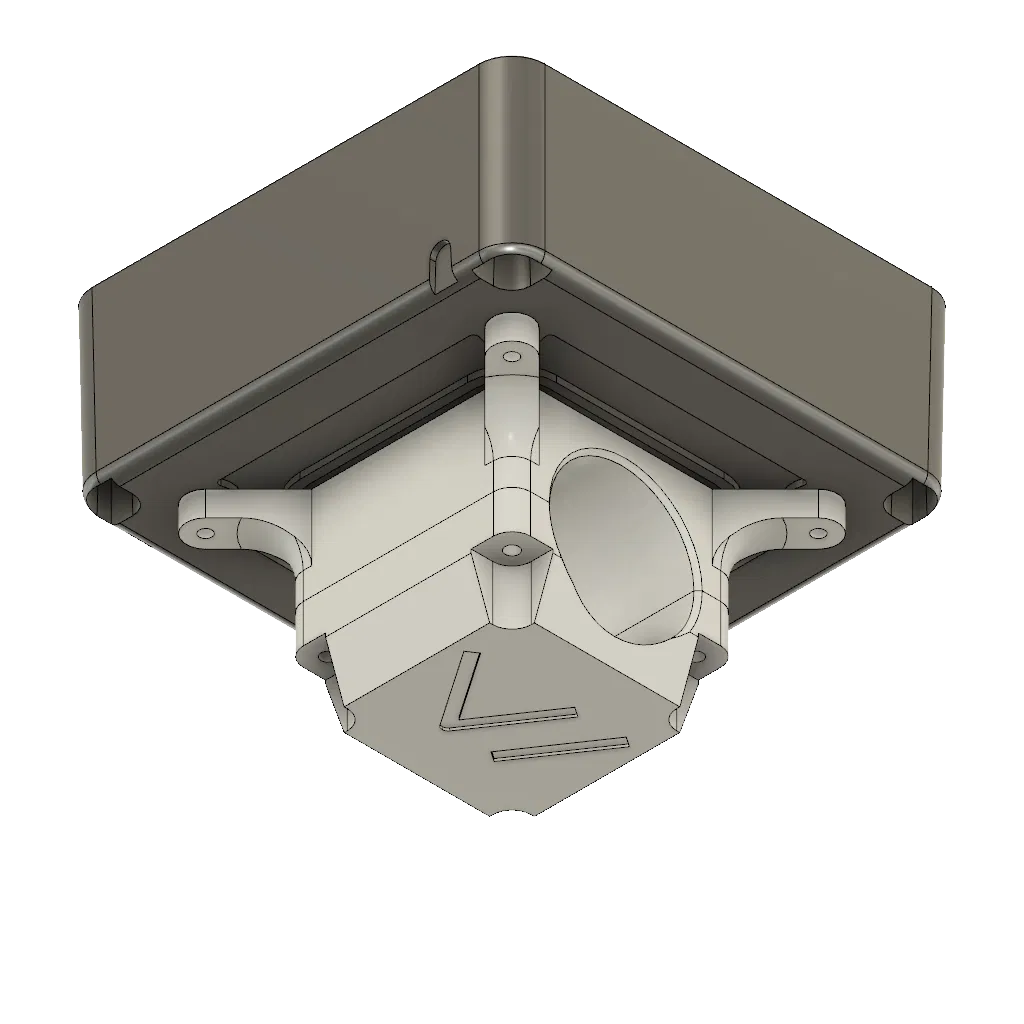

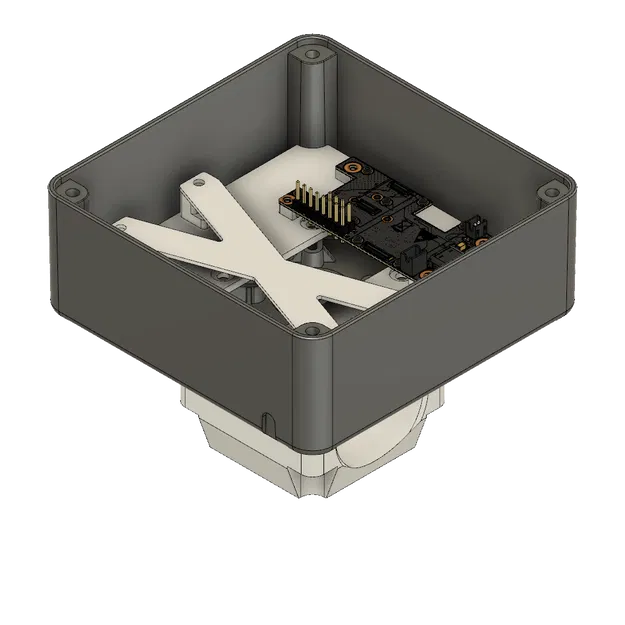

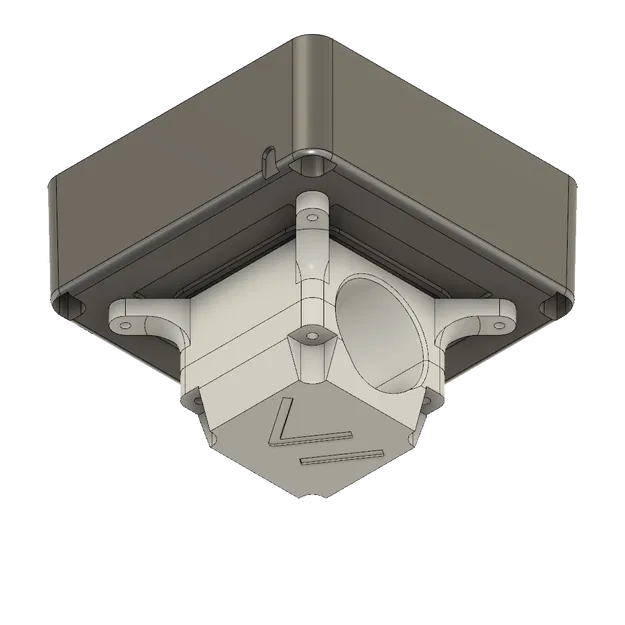

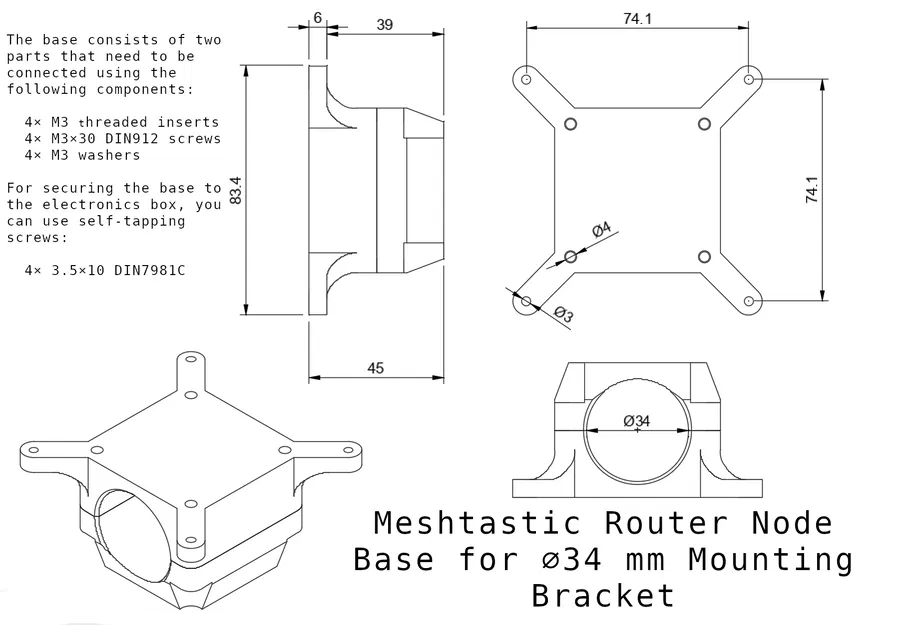

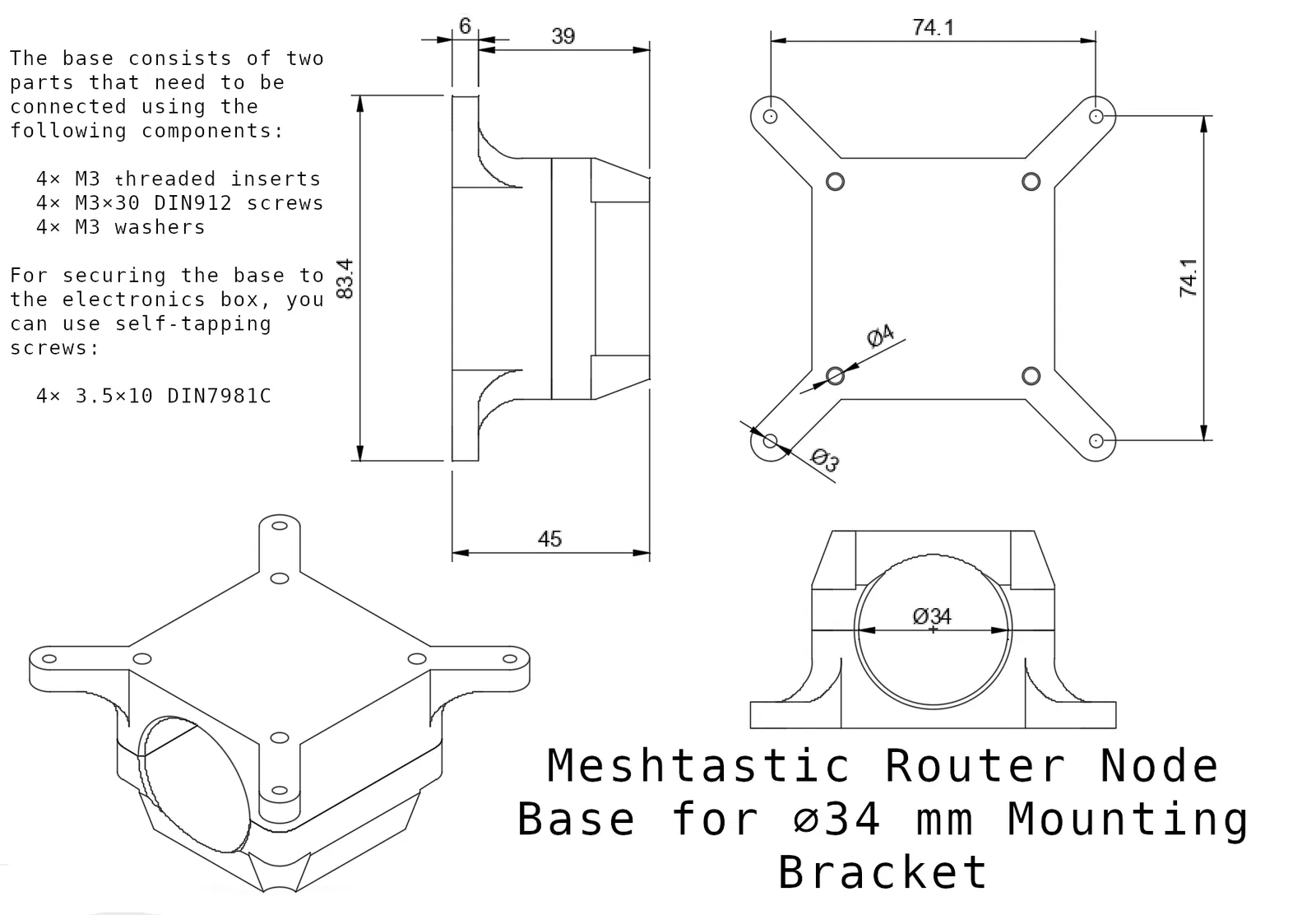

Giá đỡ này được thiết kế cho hộp kỹ thuật ABB00846 có kích thước 100×100×50mm với khoảng cách lỗ lắp đặt là 74.1×74.1 mm (affiliate Amazon.de, Farnell, TME.eu). Tuy nhiên, bạn vẫn có thể dùng giá đỡ này cho bất kỳ loại hộp nào khác, chỉ cần khoan lỗ đúng khoảng cách là được. Bản vẽ kích thước đã được bao gồm trong phần hình ảnh.

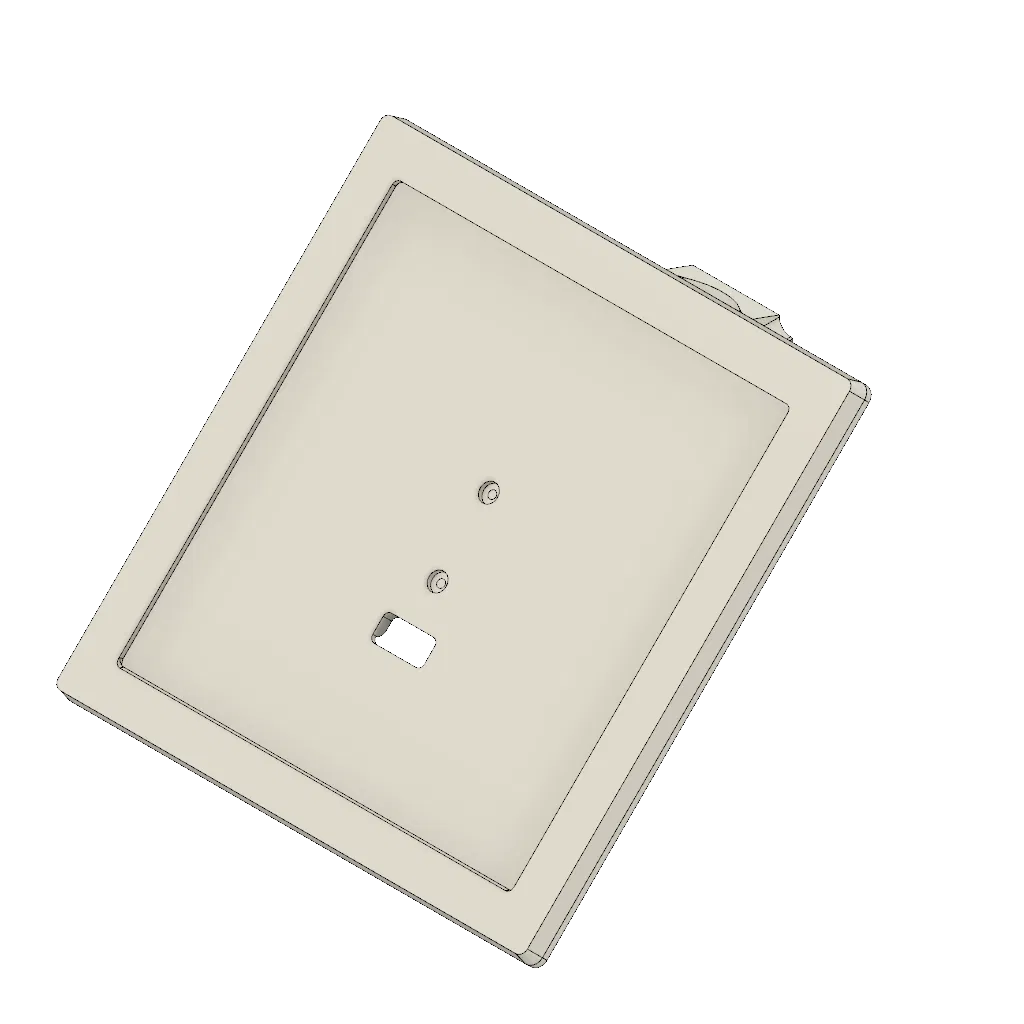

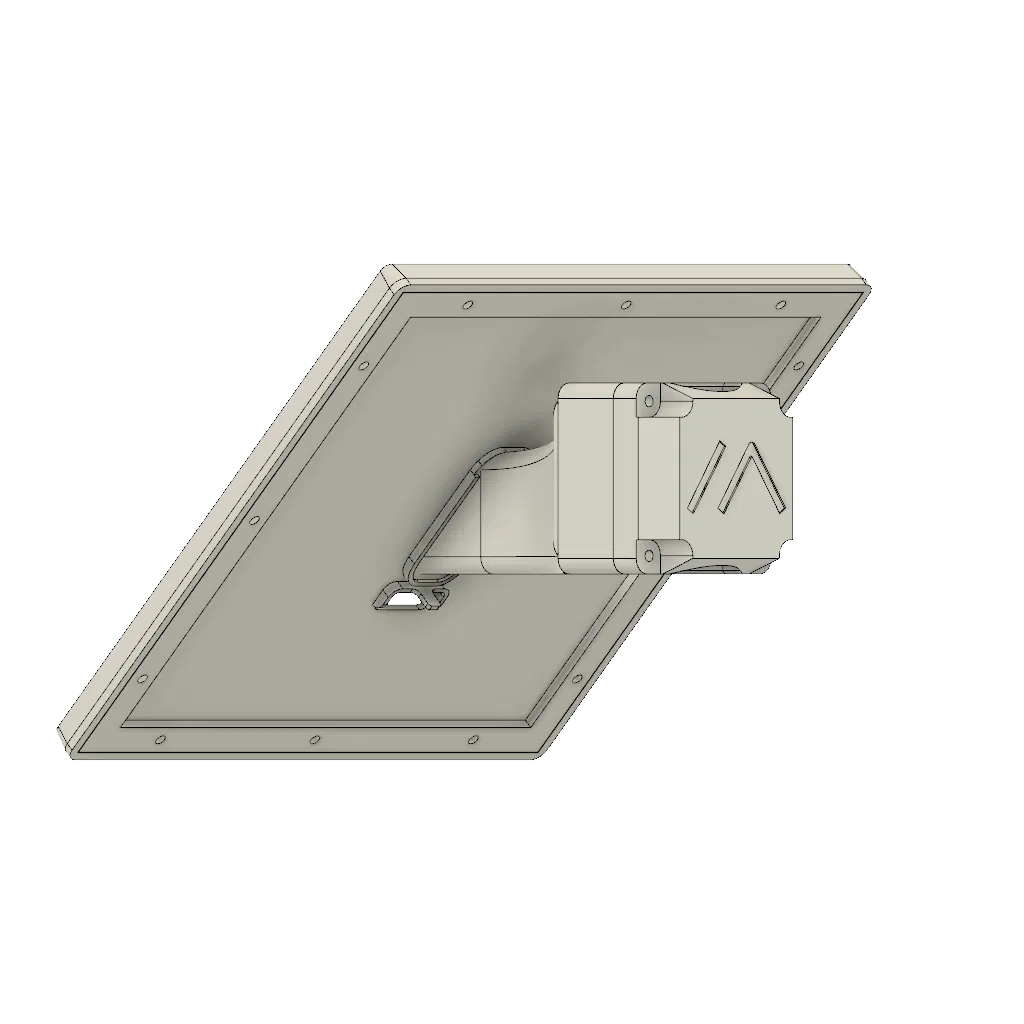

Khung tấm pin mặt trời dành cho loại pin kích thước 165×165×3mm, cụ thể là loại 6V/4.5W (affiliate Amazon.de, Czech eshop).

Tôi khuyên bạn nên in bằng nhựa ASA vì loại này chịu được tia UV và nhiệt độ cao tốt hơn. Nếu chưa có nhựa ASA, bạn có thể tham khảo dự án khác của tôi tại MakerDeals.eu. Trang web này giúp việc tìm kiếm, lọc và so sánh các loại nhựa in trên Amazon dễ dàng hơn nhiều.

Bạn cần các linh kiện phụ kiện sau để lắp ráp giá đỡ hộp kỹ thuật:

• 4× M3 threaded inserts (affiliate Amazon.de)
• 4× M3×30 DIN912 screws
• 4× M3 washers
• 4× 3.5×10 DIN7981C vít tự ren (để cố định phần đế vào hộp đựng linh kiện)

Bạn cần các linh kiện phụ kiện sau để lắp ráp giá đỡ tấm pin mặt trời:

• 4× M3 threaded inserts (affiliate Amazon.de)
• 4× M3×30 DIN912 screws
• 4× M3 washers
• 12× M3×8 DIN912 screws
• 2× 3.5×10 DIN7981C vít tự ren (để nối phần đế vào cánh tay đòn)
• Keo silicone để trám kín các khe hở giữa khung và tấm pin mặt trời

Đừng ngần ngại đặt câu hỏi nếu bạn cần hỗ trợ. Tôi có thể điều chỉnh đường kính giá đỡ khác nếu bạn dùng loại ăng-ten có kích thước khác.
