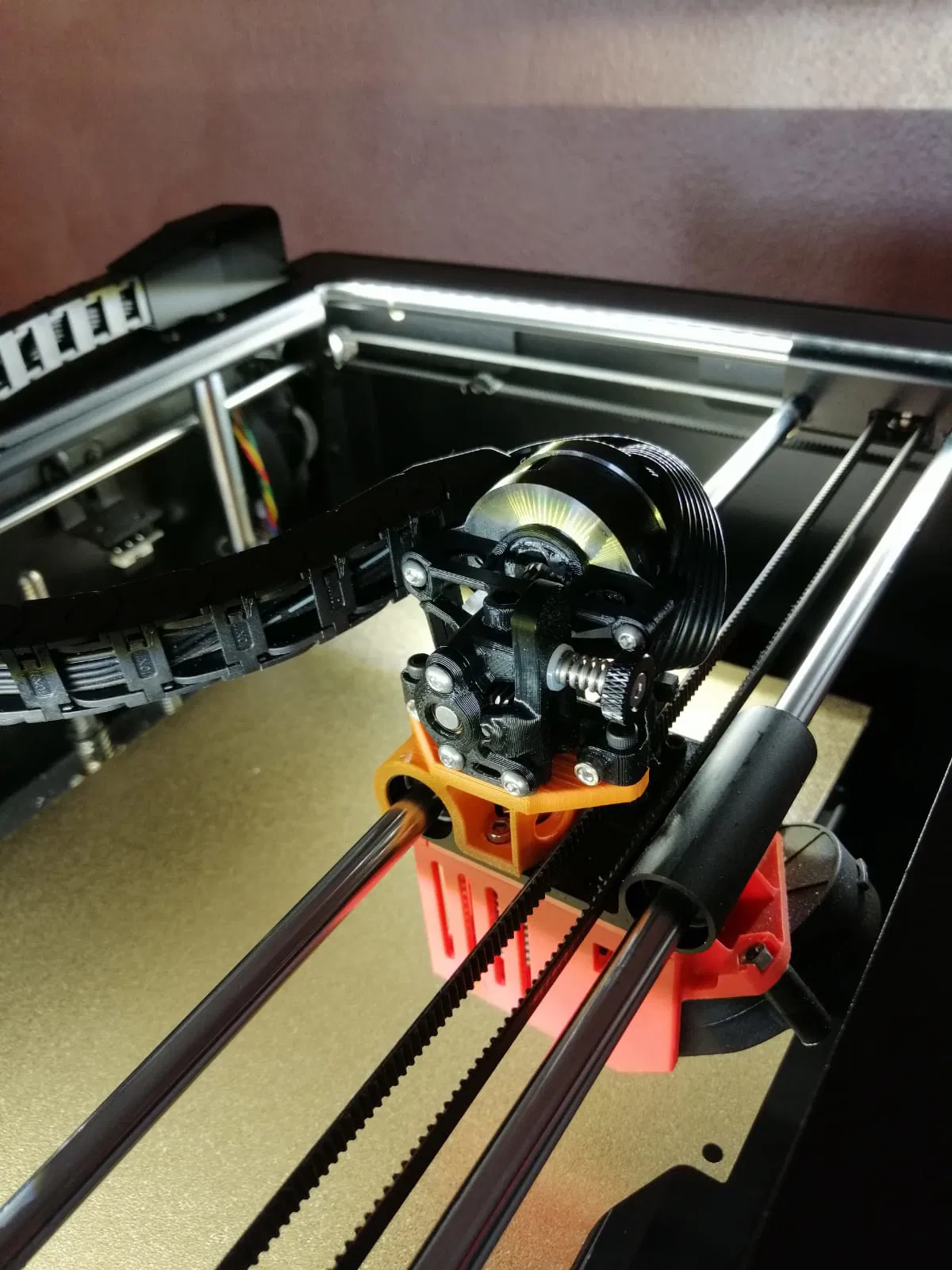

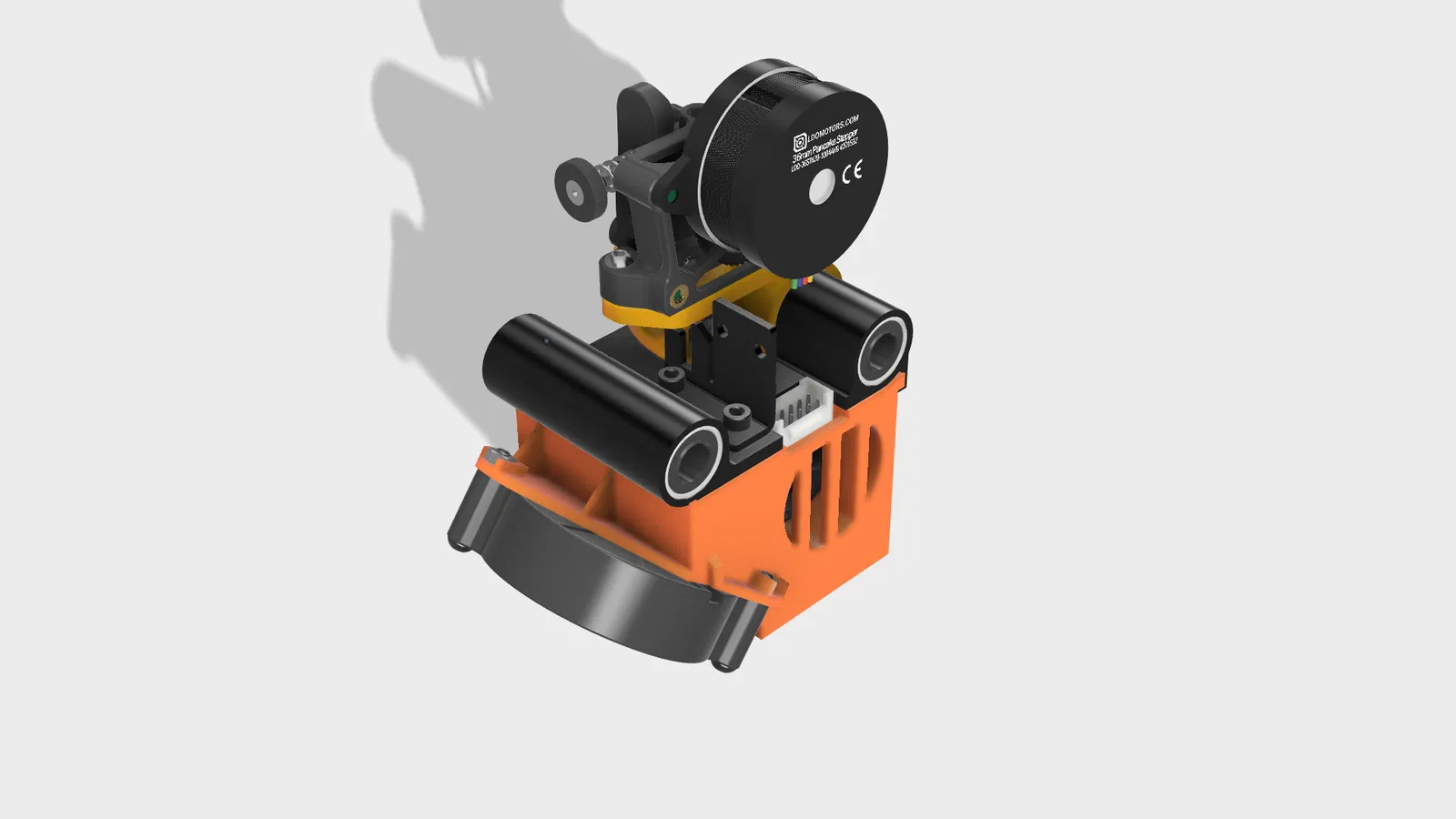

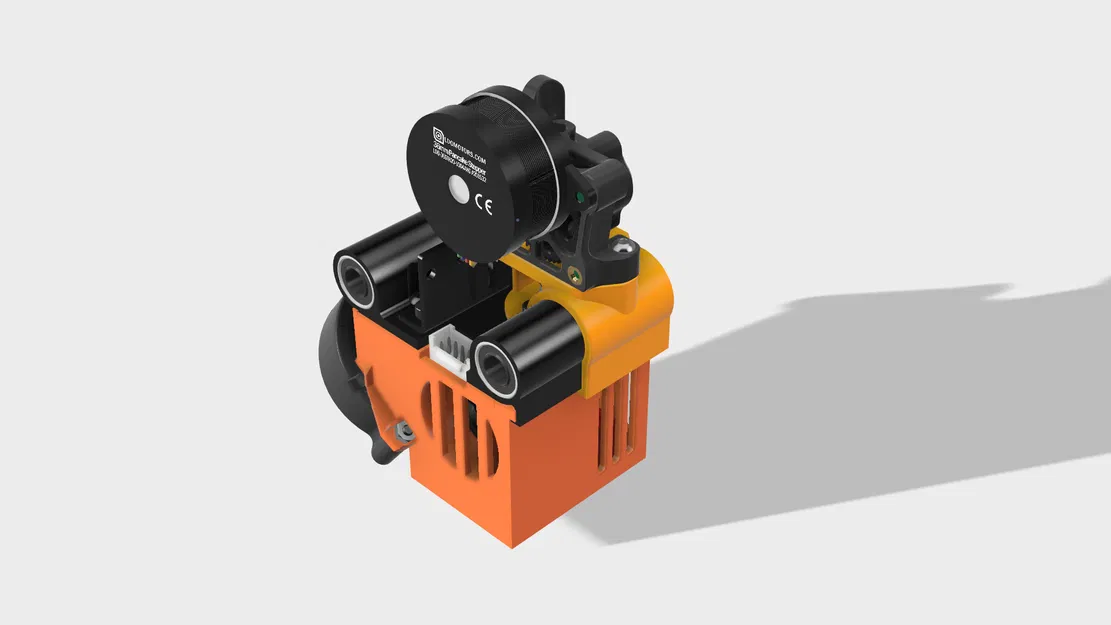

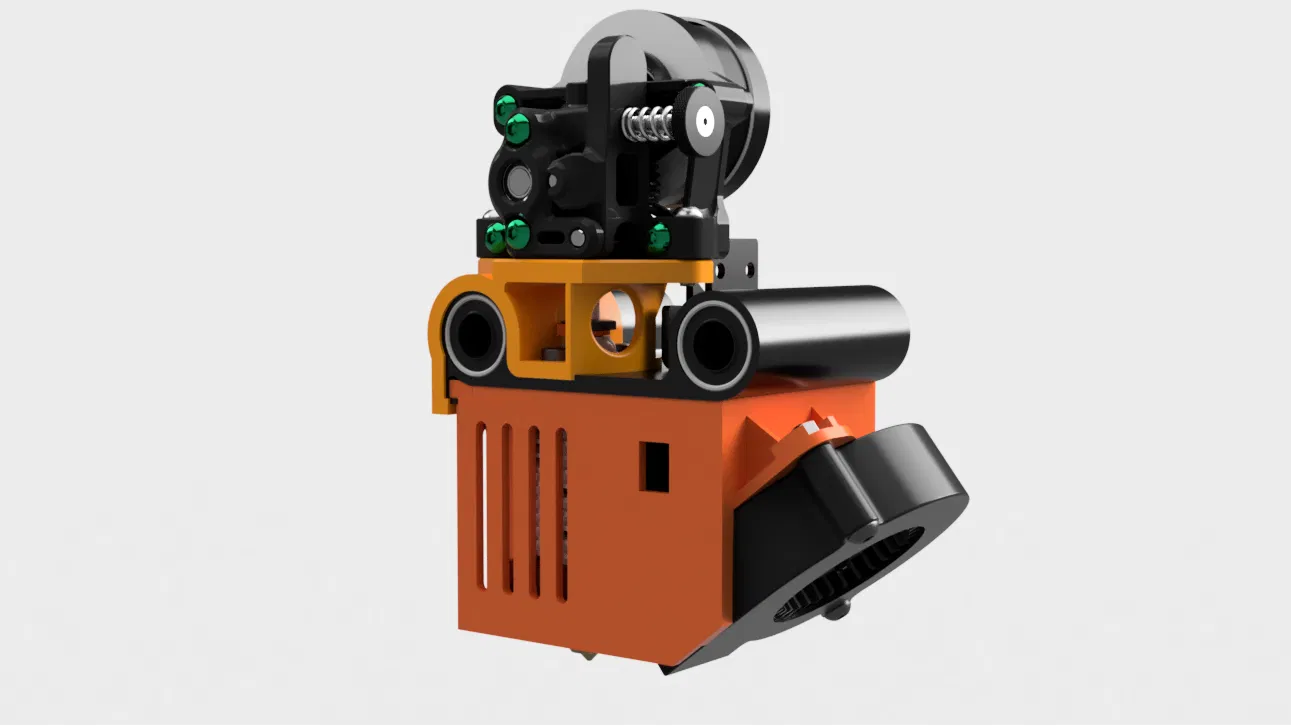

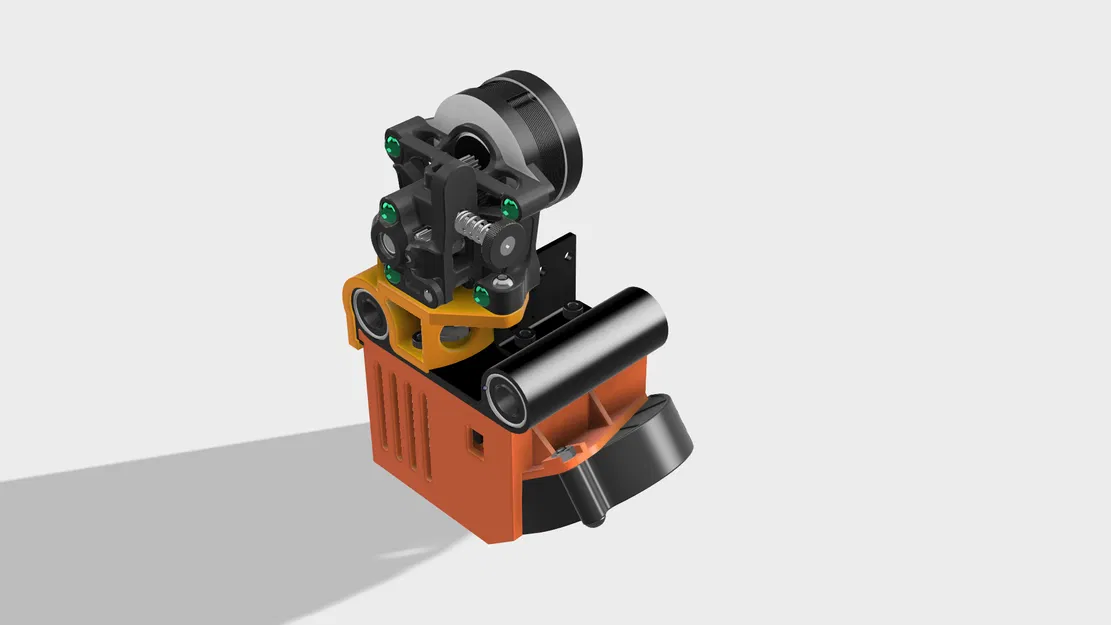

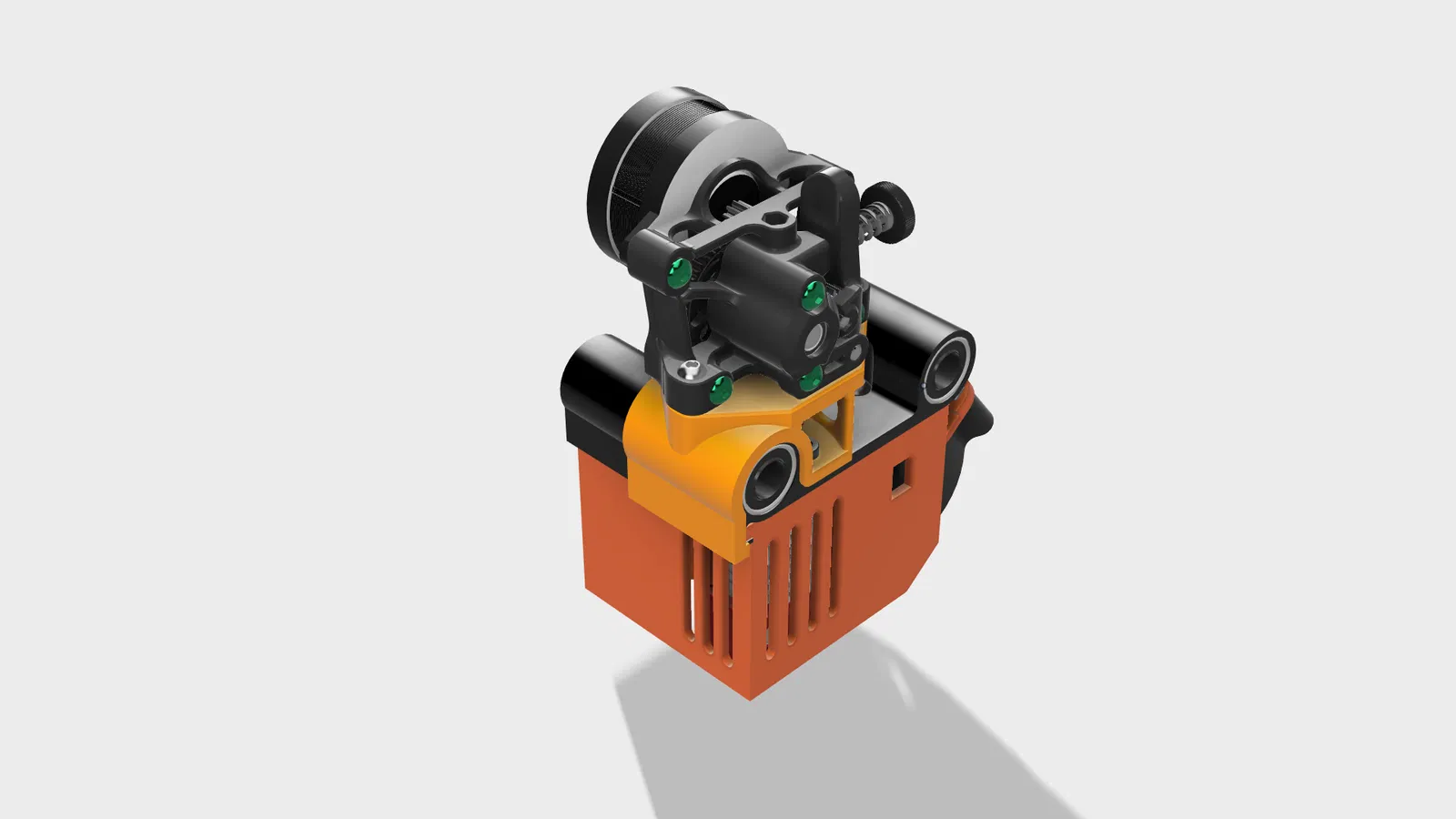

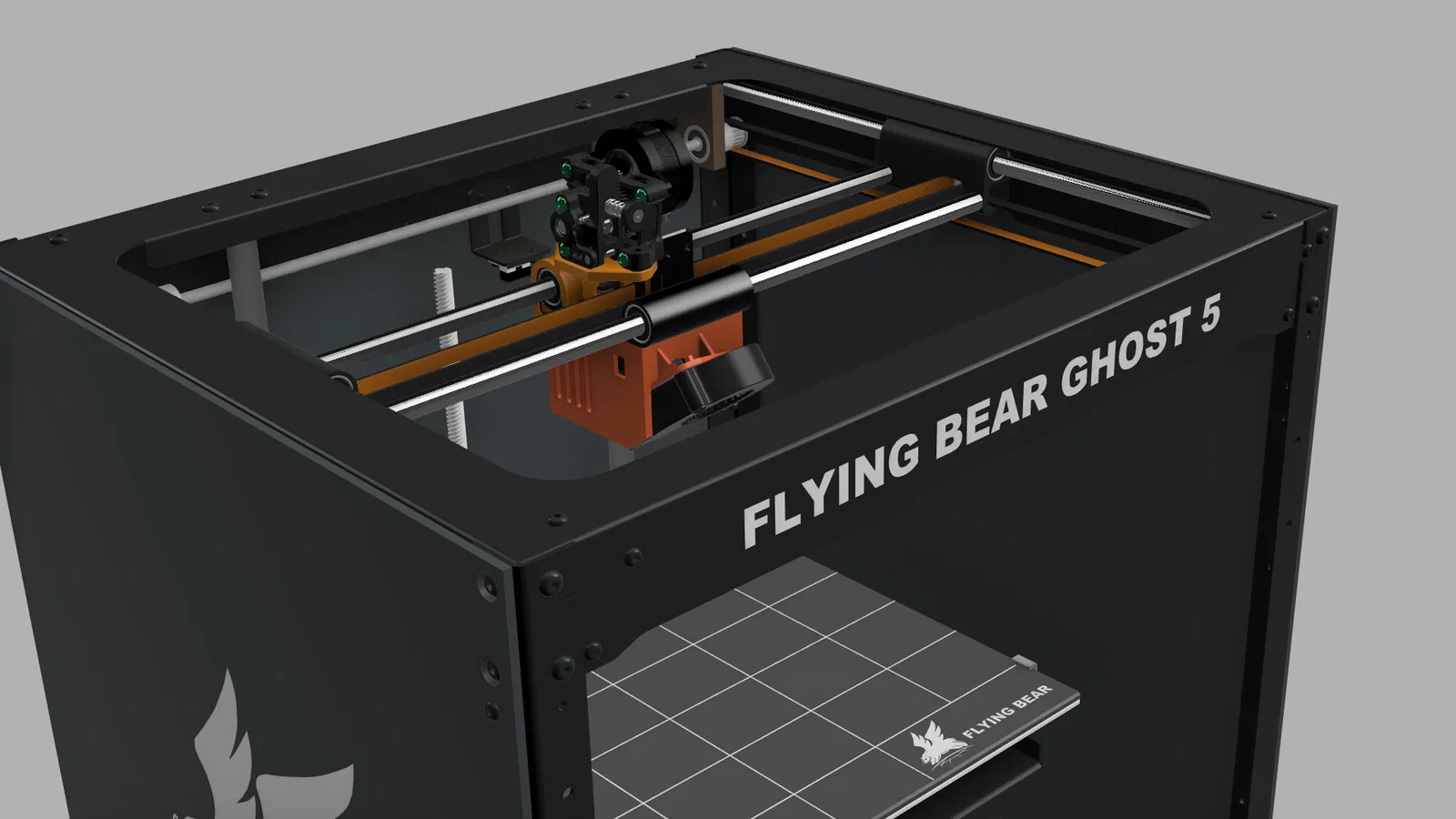

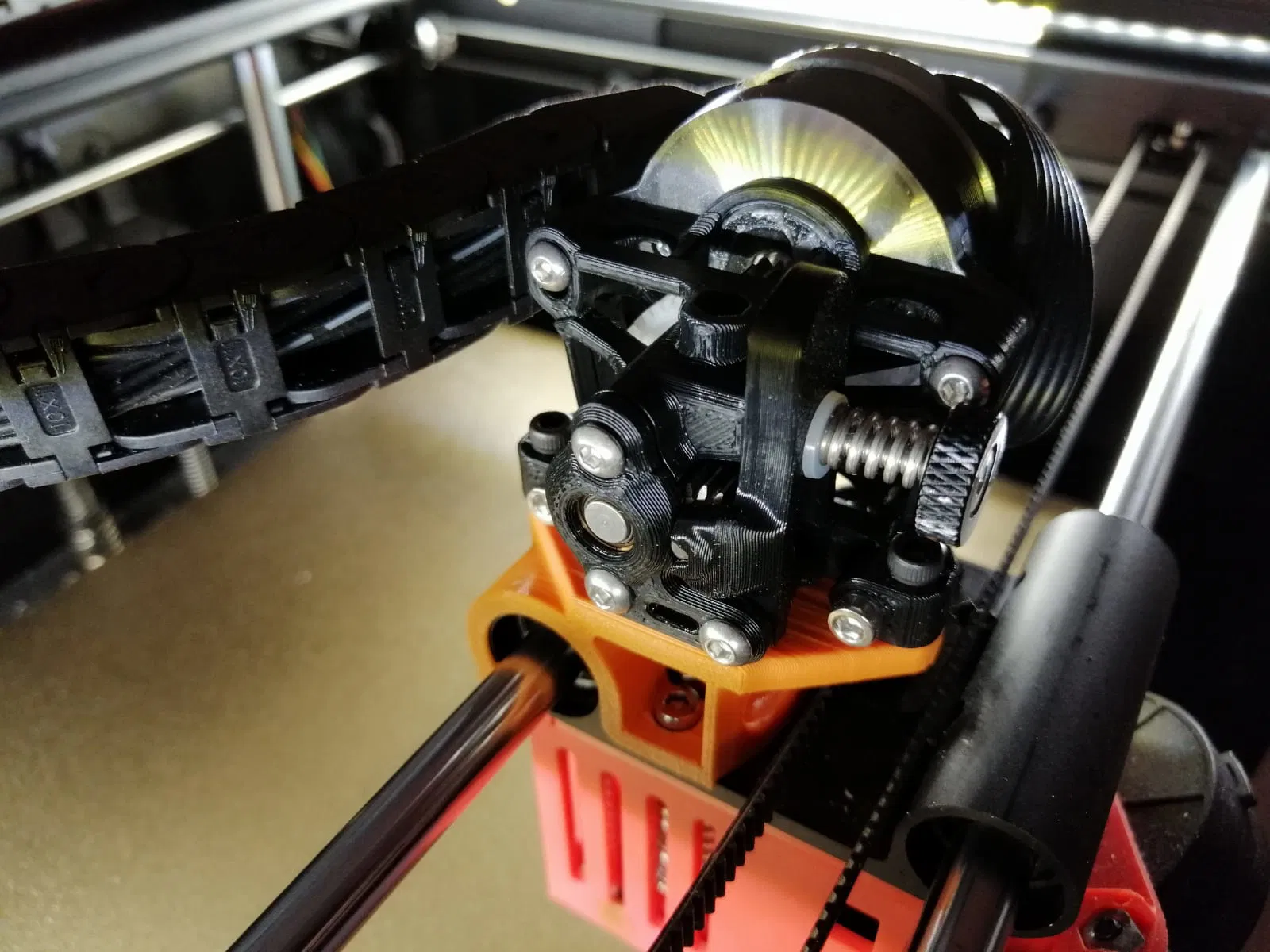

Hệ thống độ Direct Drive cho Flying Bear Ghost 5 sử dụng máy đùn Sherpa Mini.
Sherpa Mini là dòng máy đùn Direct Drive mạnh mẽ với thiết kế nhỏ gọn, được phát triển bởi Anlin và đội ngũ Annex Engineering.
Bạn có thể tự in các linh kiện tại nhà hoặc mua từ các nhà sản xuất như TriangleLab hoặc Mellow.

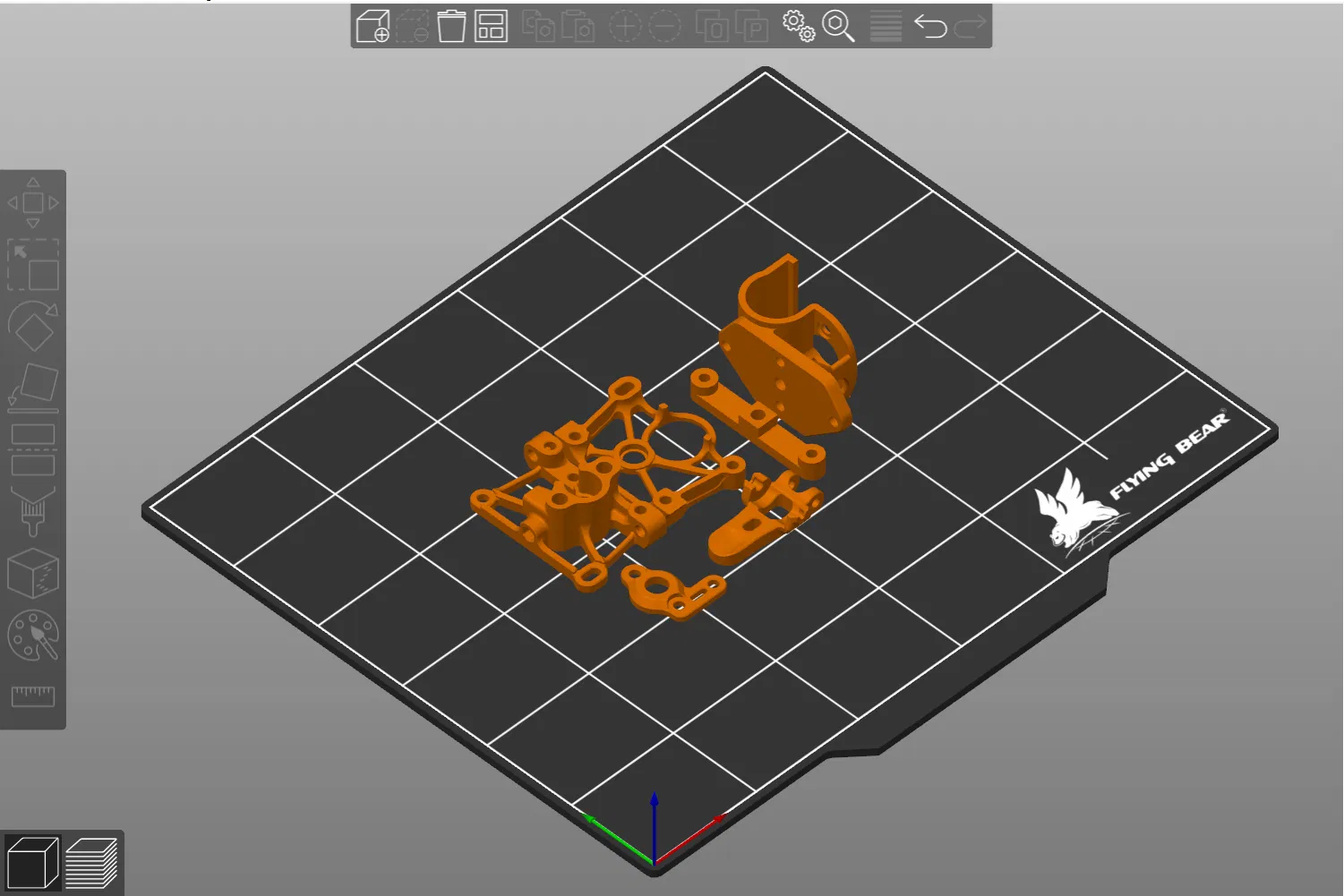

Ba phiên bản thiết kế phù hợp với mọi nhu cầu:
File 1: Cố định bằng đai ốc M3
File 2: Cố định bằng insert ren cao cấp Ruthex
File 3: Cố định bằng insert ren thông thường (hàng Trung Quốc)

LƯU Ý QUAN TRỌNG:

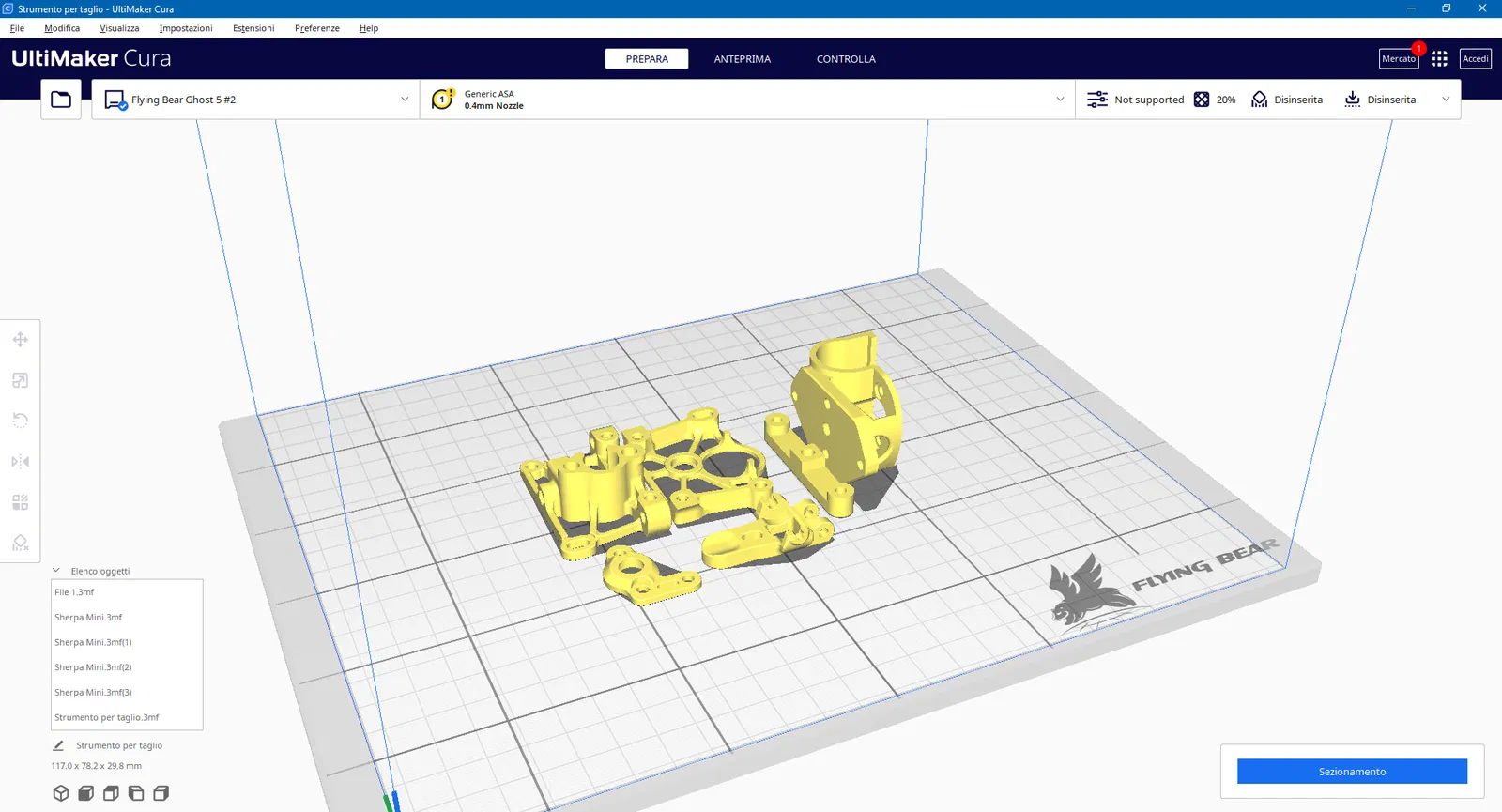

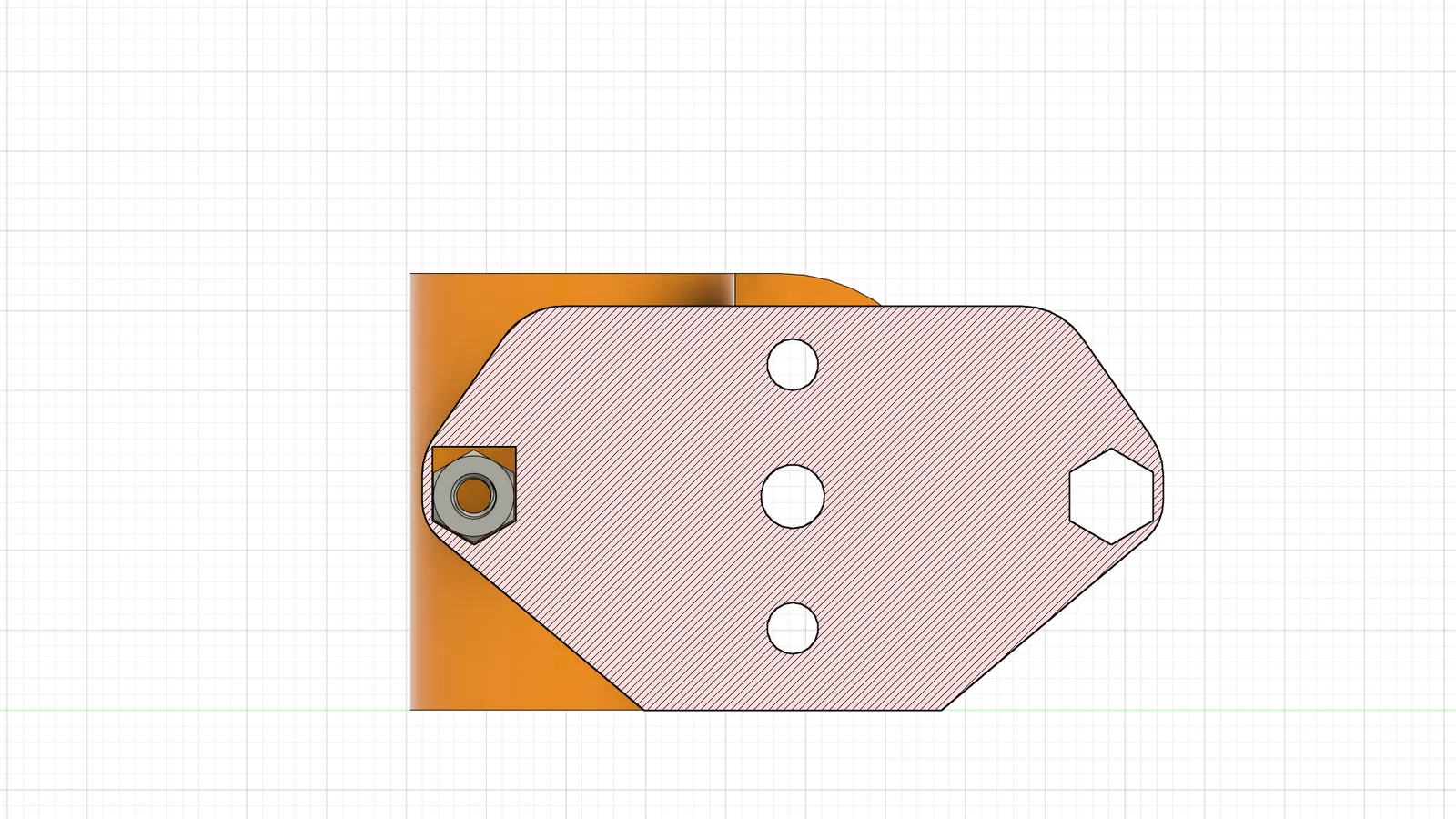

Nếu bạn chọn in file dùng đai ốc M3, bắt buộc phải in với độ dày layer 0.2 và thiết lập tạm dừng in tại layer 91.

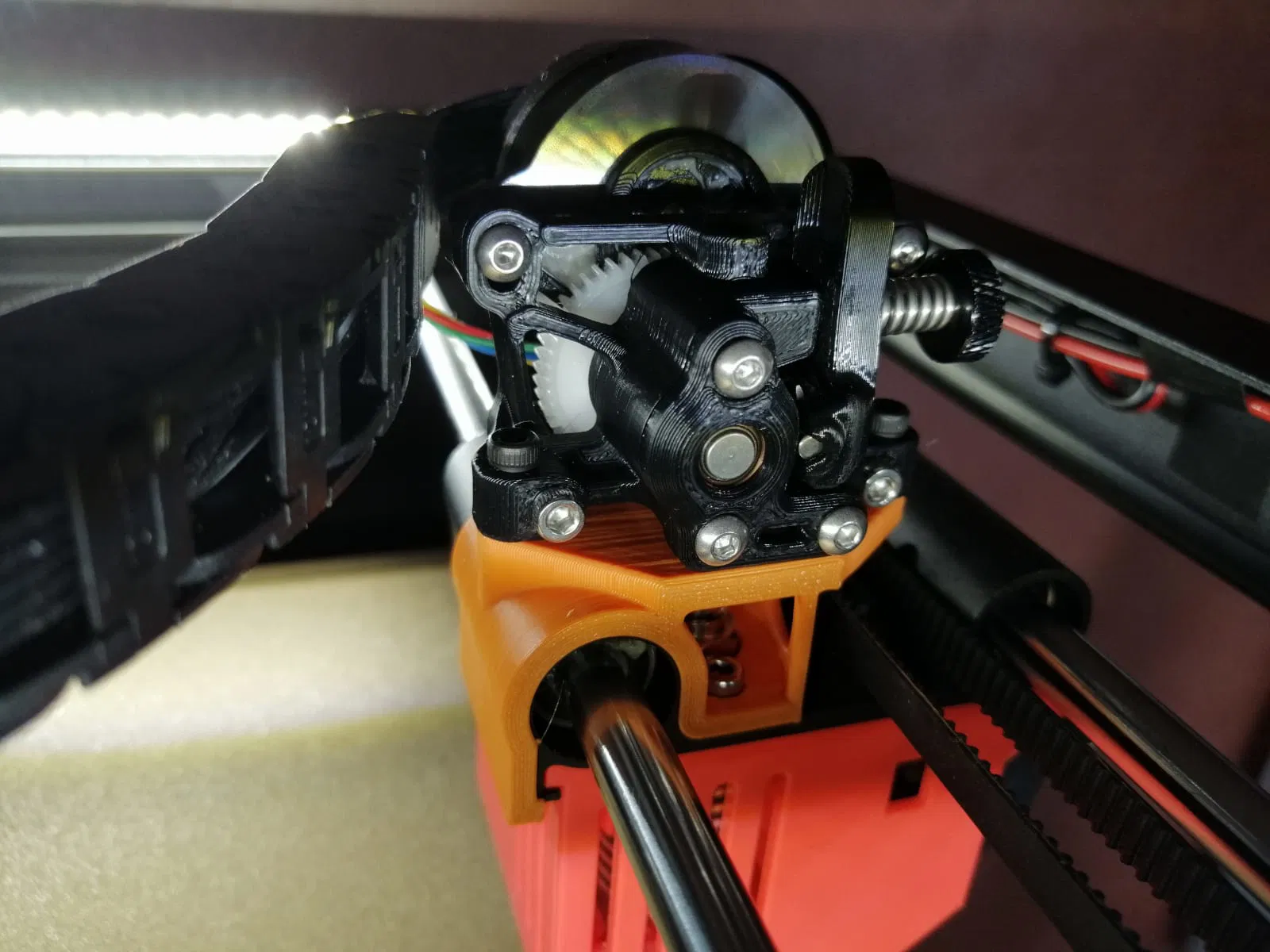

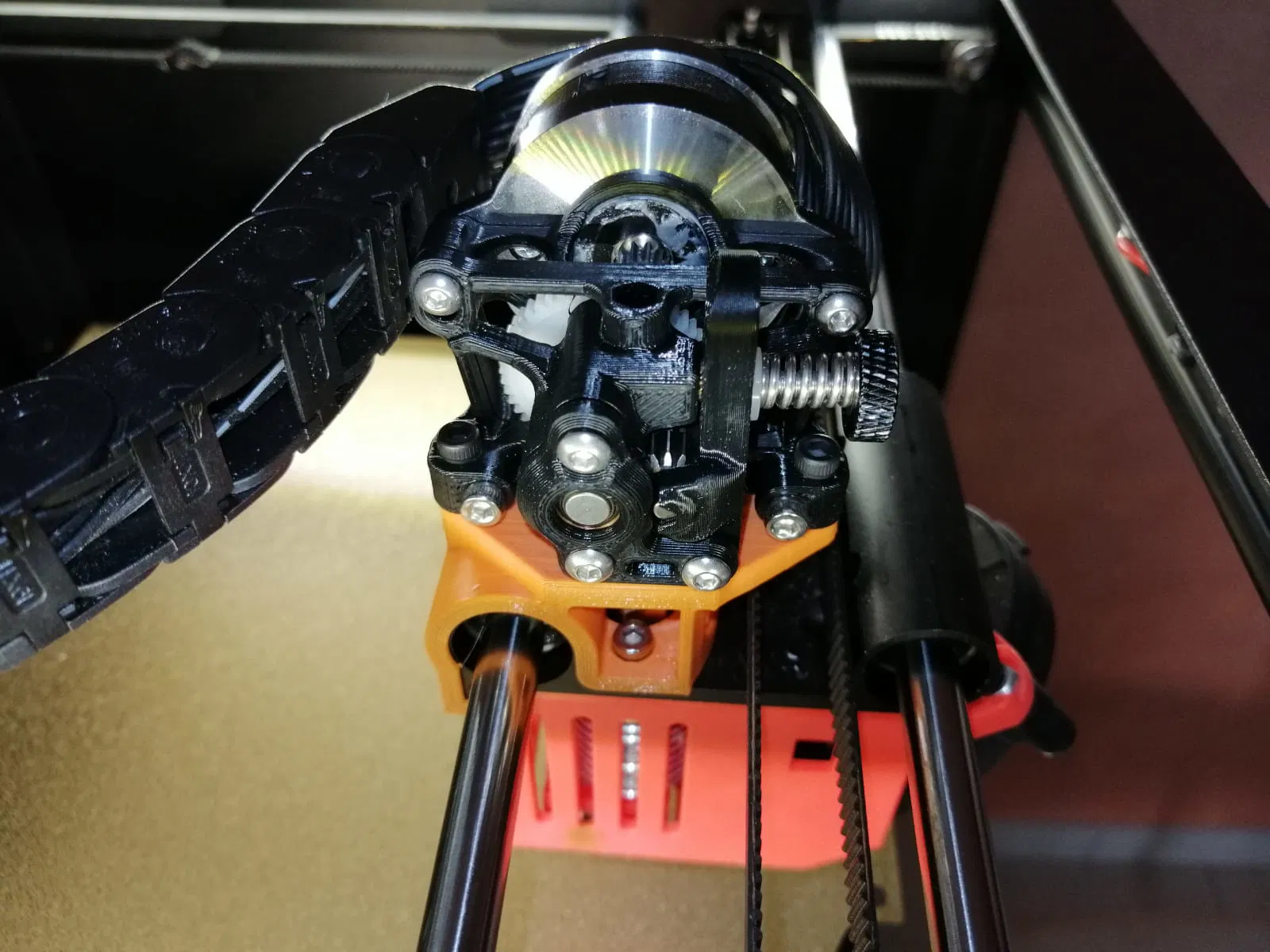

Tôi chỉ thử nghiệm trên các bộ phận tự in, và nhận thấy rằng để cảm biến hành trình X (X limit switch) hoạt động chính xác, bạn cần in file [a]_housing_front_x1_rev15_thin do tôi cung cấp vì nó đã được hạ thấp 0,5mm. Nếu dùng file gốc, ốc vít có thể va chạm trước khi chạm vào công tắc hành trình. Nếu bạn mua Sherpa Mini đã lắp sẵn, tôi không đảm bảo sự tương thích hoàn hảo. Trong trường hợp đó, tôi khuyên bạn nên thay vít M3x8 DIN7380 (BHCS) bằng loại M3x8 đầu cực thấp.

Danh sách vật tư cần thiết cho bản mod:
[1x] Máy đùn Sherpa Mini (xem BOM bên dưới), hoặc từ: TriangleLab -- Mellow
[2x] Vít M3x12 DIN7380
[2x] Đai ốc M3 DIN934 [chỉ dùng cho File 1]
[2x] Insert Ruthex M3S 3DJake -- Amazon [chỉ dùng cho File 2]
[2x] Insert thông thường (M3 OD5, dài 4mm) [chỉ dùng cho File 3]

Danh sách linh kiện lắp ráp Sherpa Mini (chỉ cần nếu tự in):
[1x] Bộ bánh răng BMG 3DJake -- TriangleLab -- Mellow
[1x] Vòng đệm M3x7x0.5

Dụng cụ cần thiết:
Lục giác 2 [đi kèm với máy Ghost 5]
Lục giác 2.5 [đi kèm với máy Ghost 5]
Mỏ hàn [chỉ dùng cho File 2, 3 và khi lắp Sherpa Mini]
Dao trổ

Hãy liên hệ nếu bạn có thắc mắc hoặc gặp sự cố khi lắp đặt. Mọi góp ý xây dựng đều rất đáng quý.
