Giá đỡ để bàn cho Raspberry Pi 3B/4B/5B dùng kèm màn hình HDMI LCD

(Cập nhật 27/03/2024) Đã thêm phần đáy và nắp cho Pi5B.

(Cập nhật 14/11/2019) Đã thêm nắp cho Pi4B.

(Cập nhật 12/04/2019) Đã tải lên file IGES để các bác dễ dàng chỉnh sửa (remix).

(CẬP NHẬT 28/03/2019) Vỏ Pi3B: đã cải thiện độ chắc chắn bằng cách làm dày vách hơn một chút.

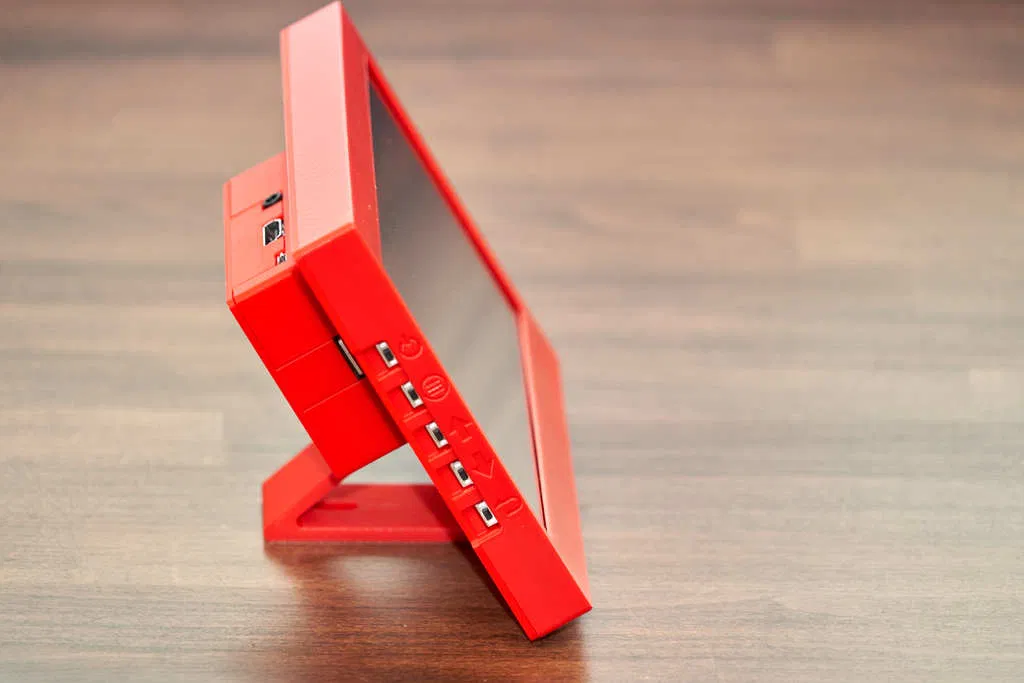

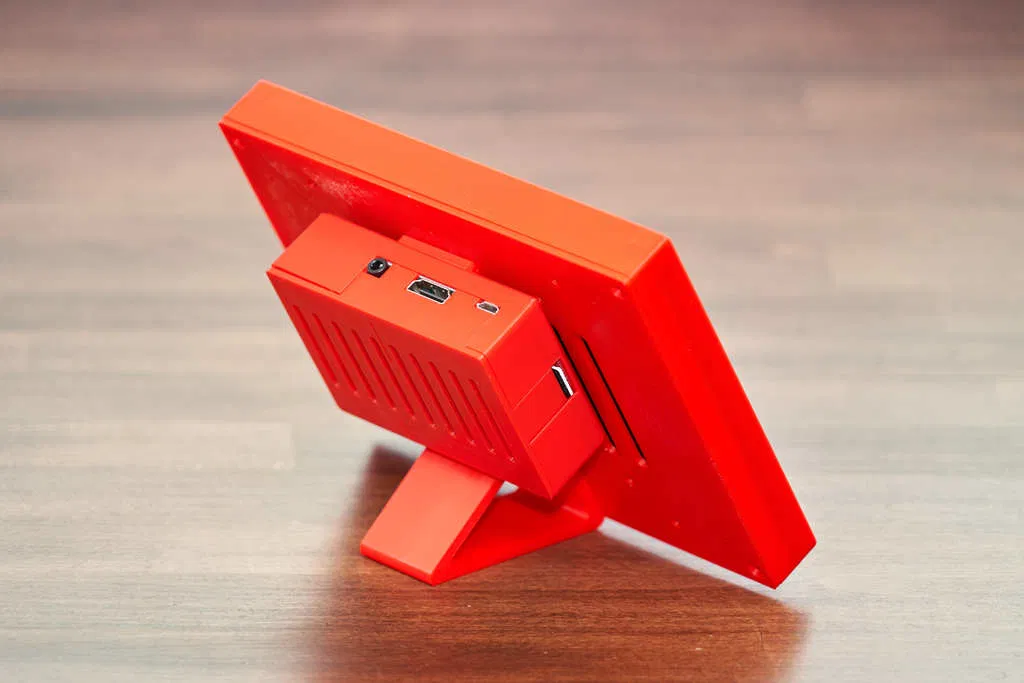

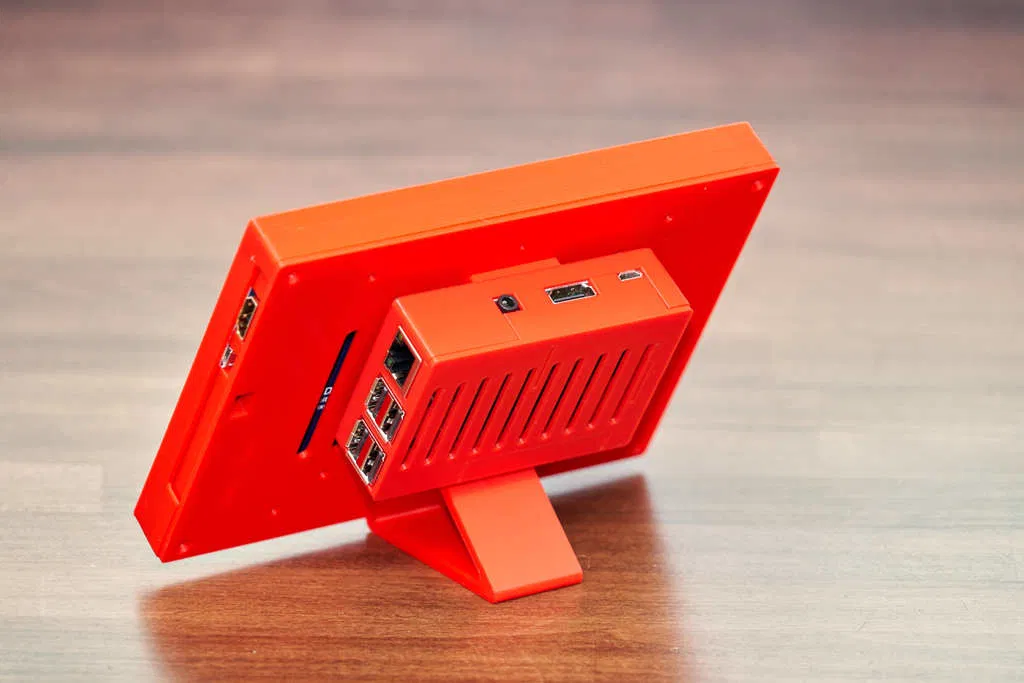

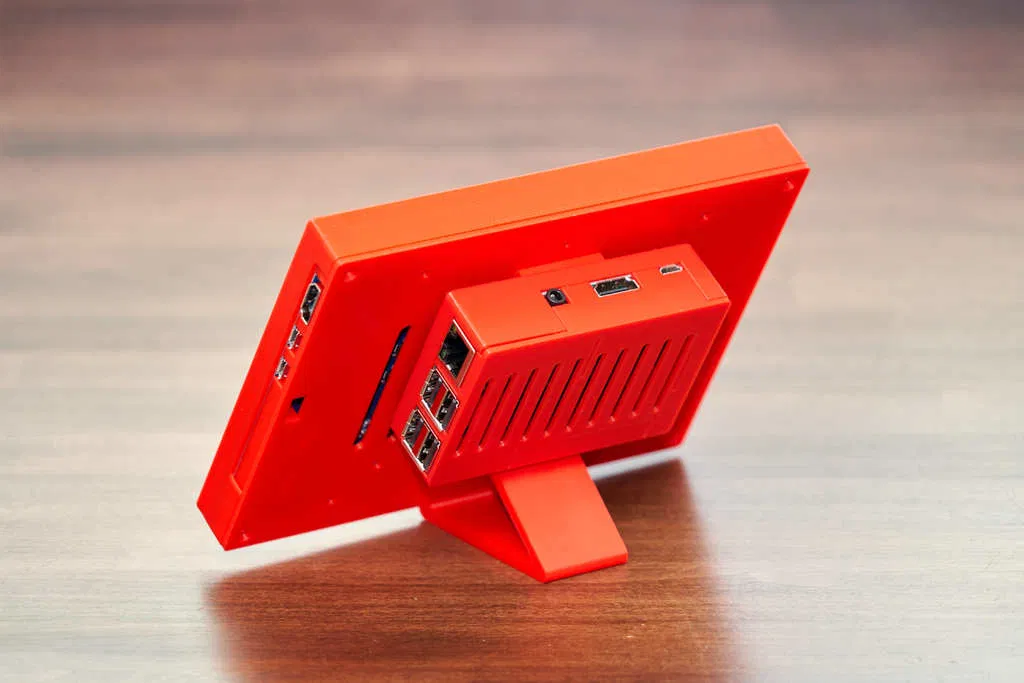

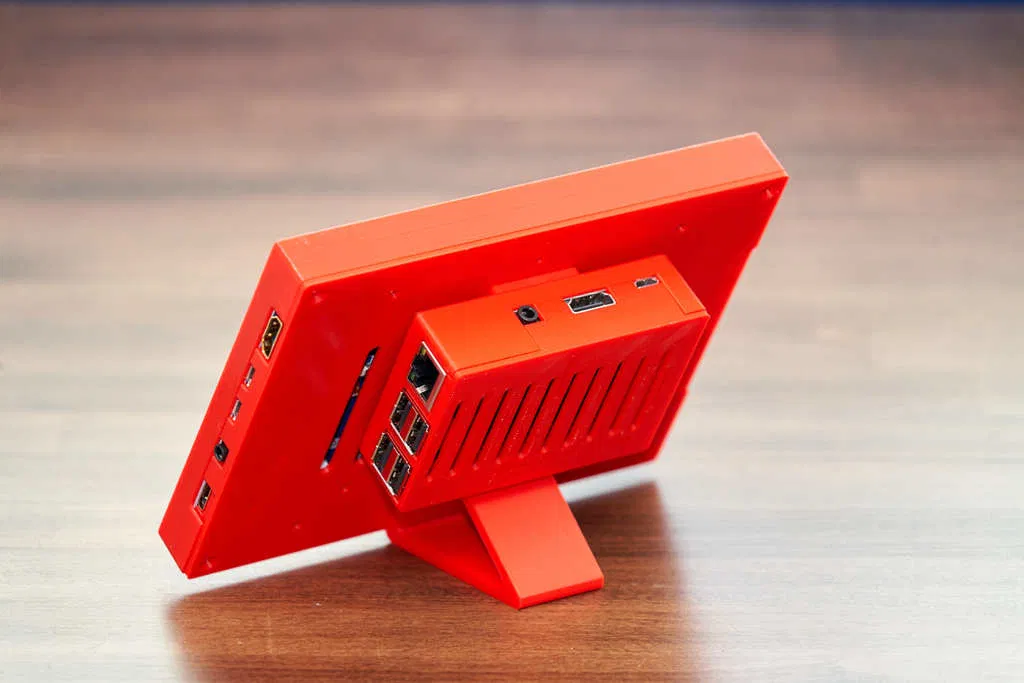

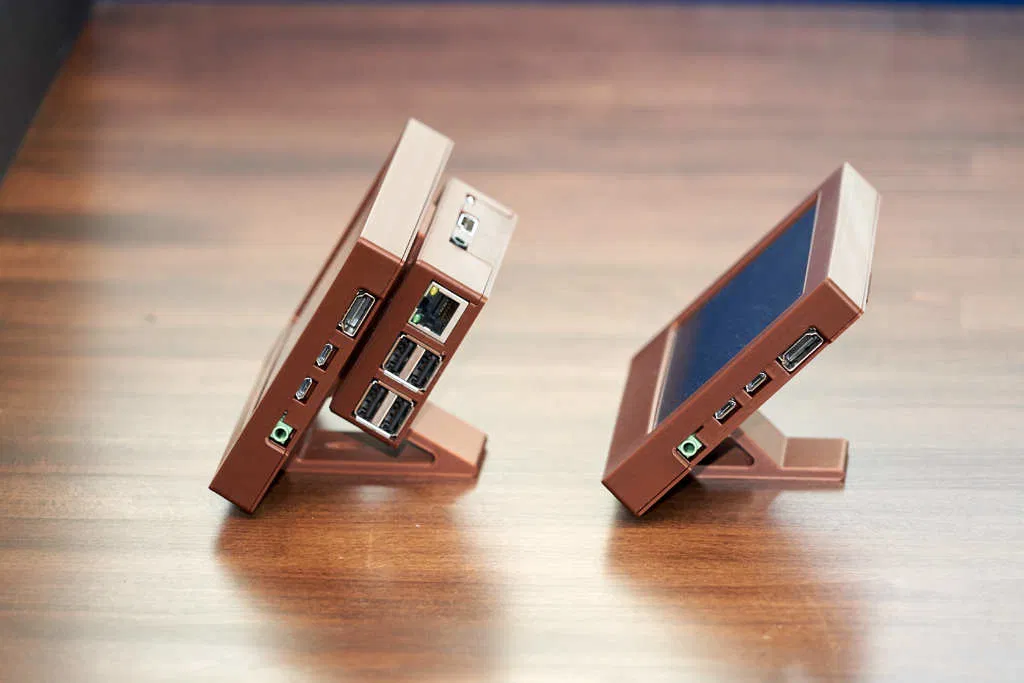

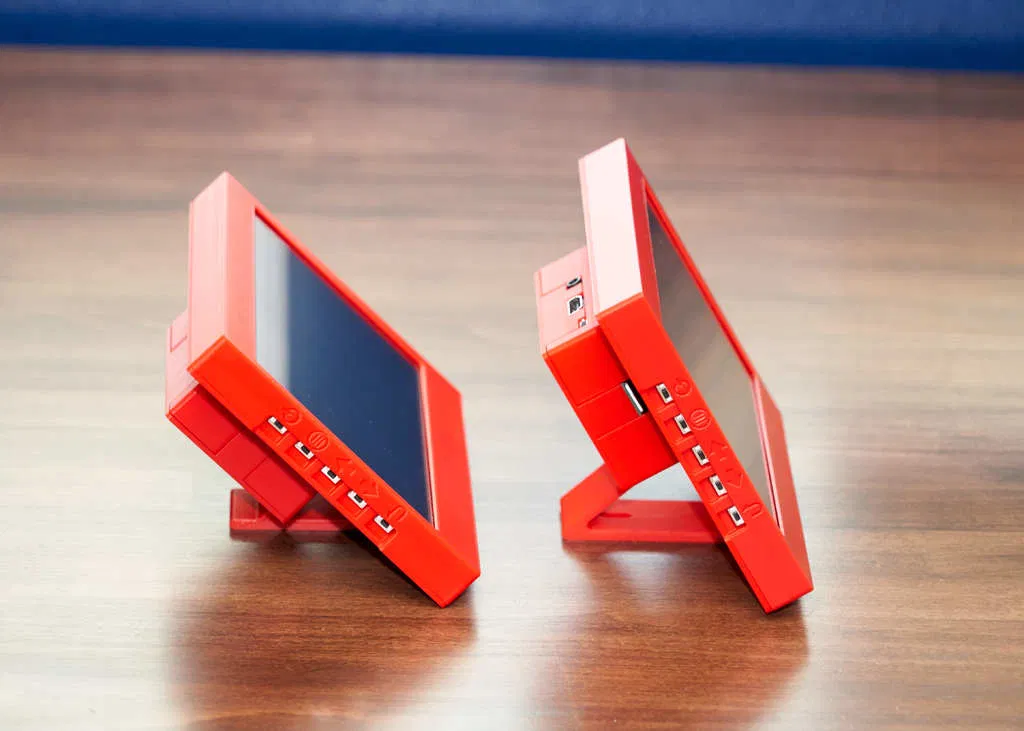

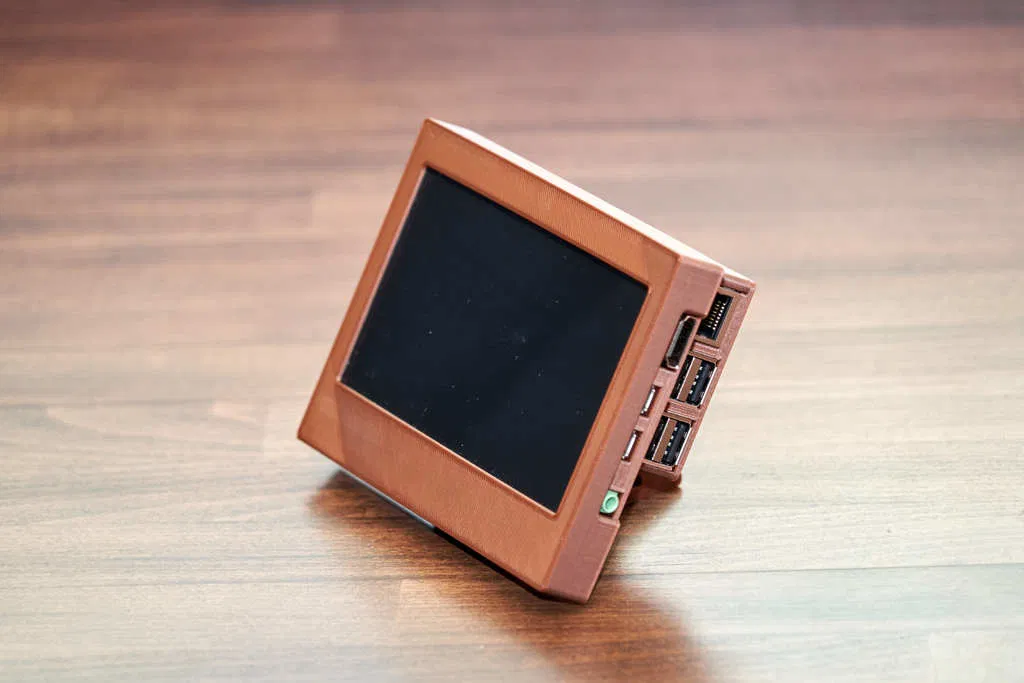

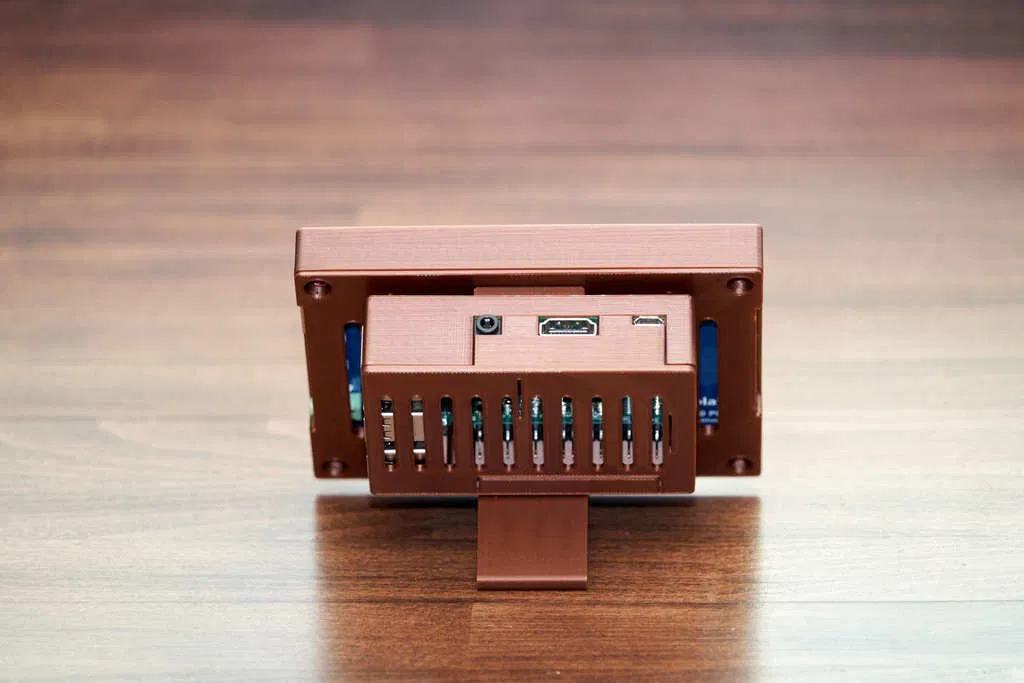

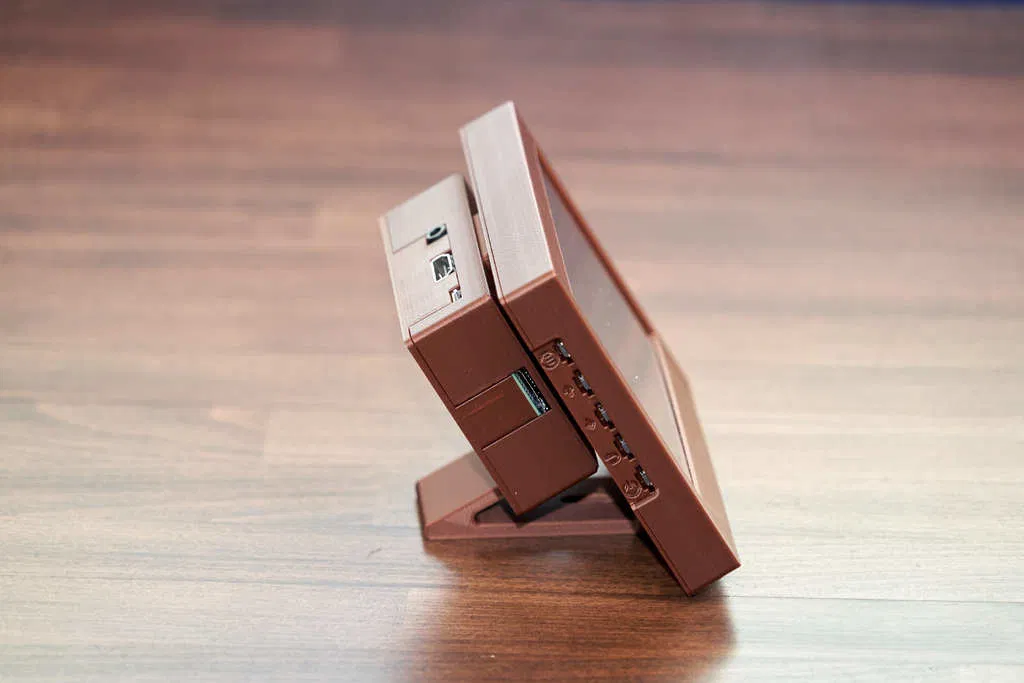

Giá đỡ để bàn được thiết kế cho các loại vỏ màn hình HDMI LCD 7-inch/5-inch của mình (xem bên dưới) và dùng cho Raspberry Pi 3B/4B/5B.

Không cần dùng ốc vít để lắp ráp. Nếu các bác muốn cố định giá đỡ vào tấm nền, dùng 1 con ốc máy M3 6mm là vừa đẹp.

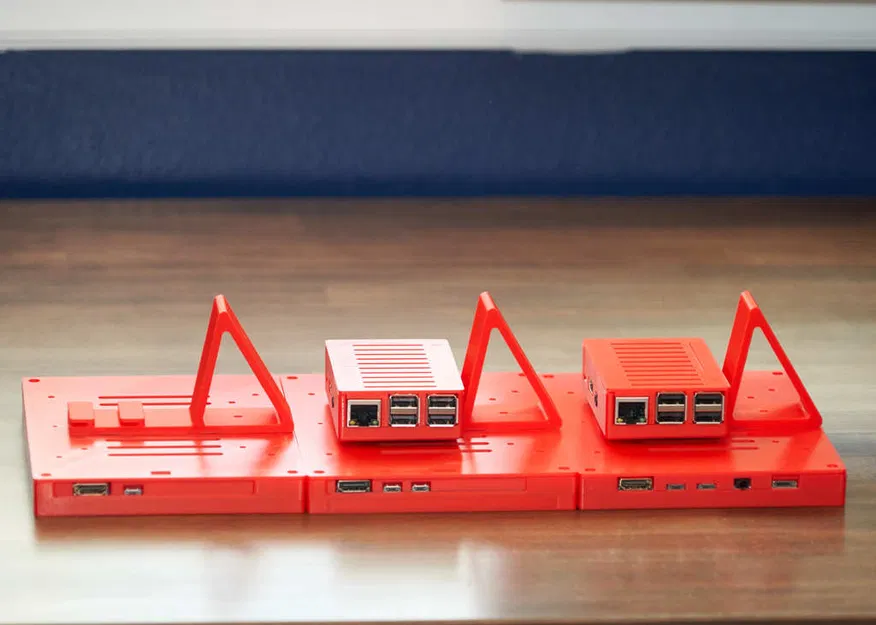

Các loại vỏ màn hình HDMI LCD tương thích:

File thiết kế

Có các phiên bản góc nghiêng 45 độ và 60 độ như sau. Các bác chọn in một trong các loại tùy theo sở thích nhé.

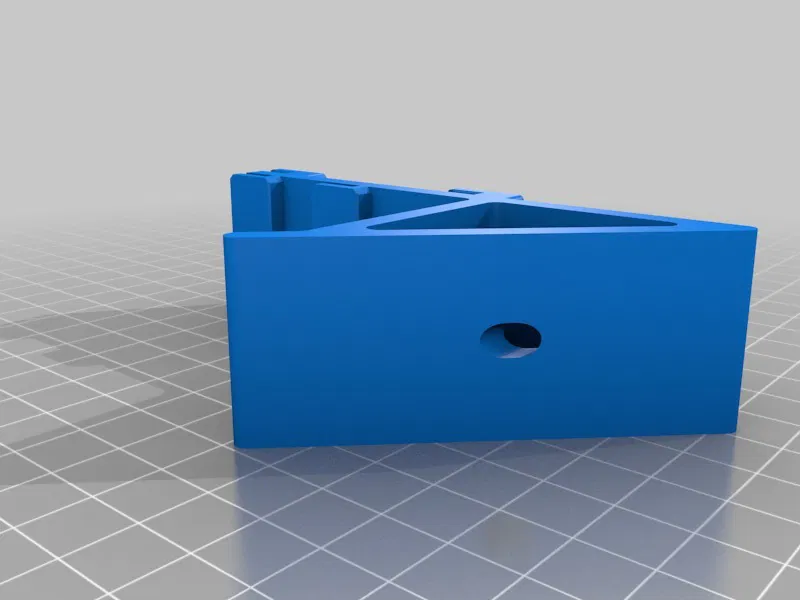

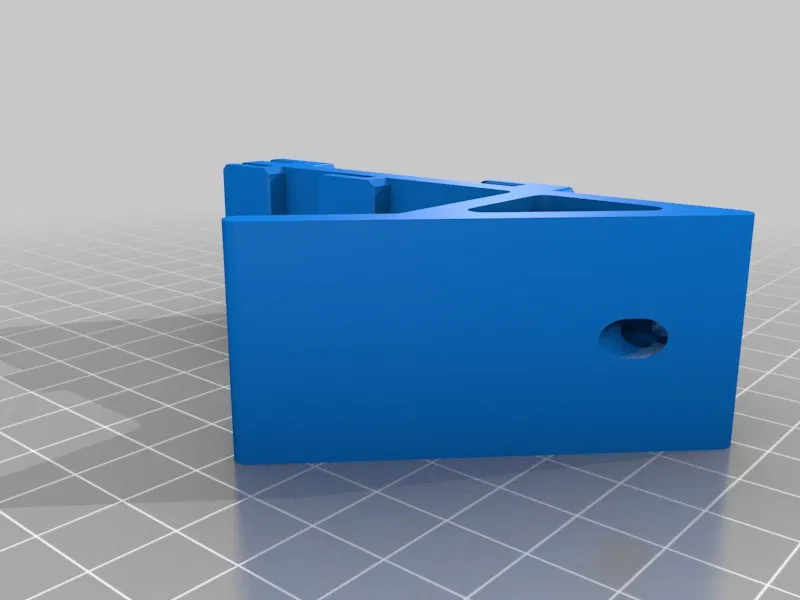

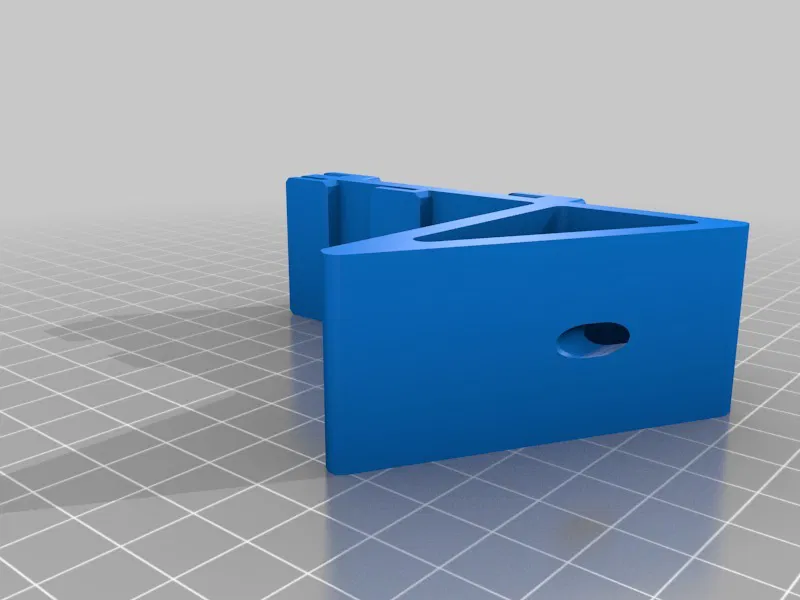

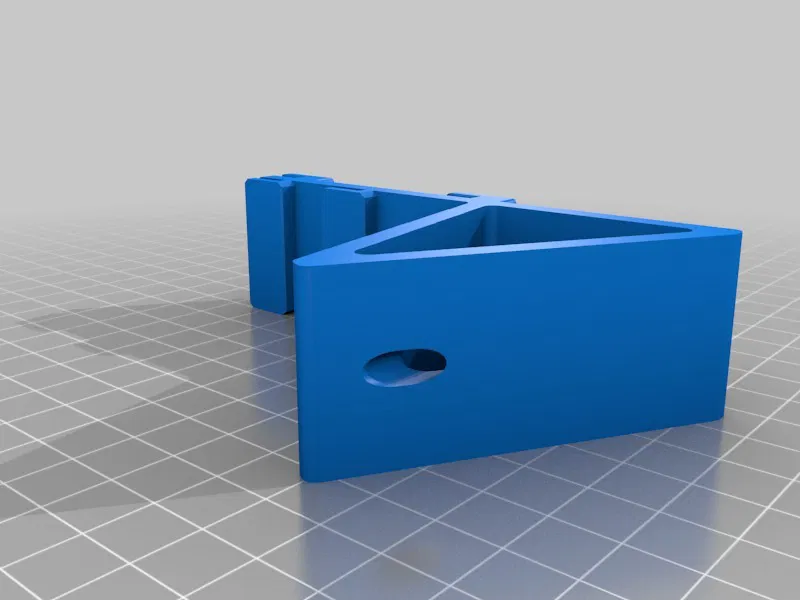

• HDMI7andPiDualHook45: Cho màn hình 7-inch (C)/(H)/-C, nghiêng 45 độ
• HDMI7andPiDualHook60: Cho màn hình 7-inch (C)/(H)/-C, nghiêng 60 độ
• HDMI5andPiDualHook45: Cho màn hình 5-inch -B, nghiêng 45 độ
• HDMI5andPiDualHook60: Cho màn hình 5-inch -B, nghiêng 60 độ

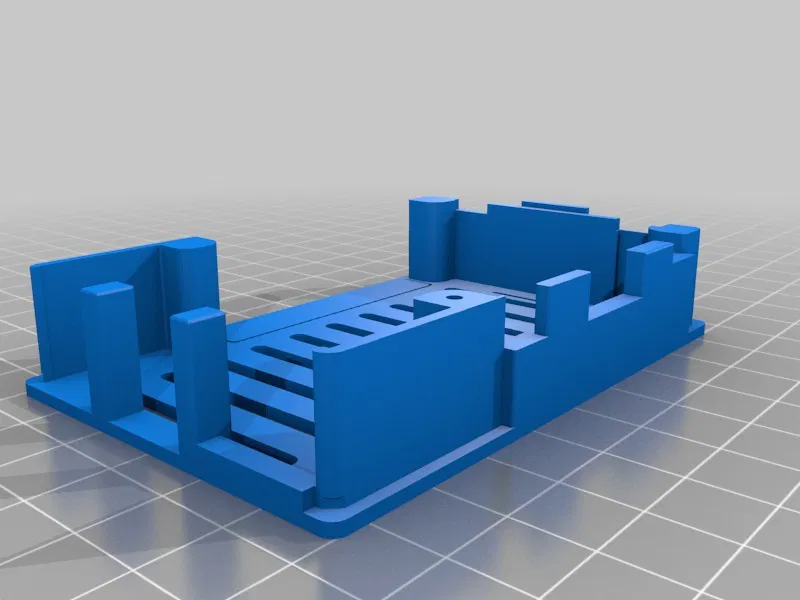

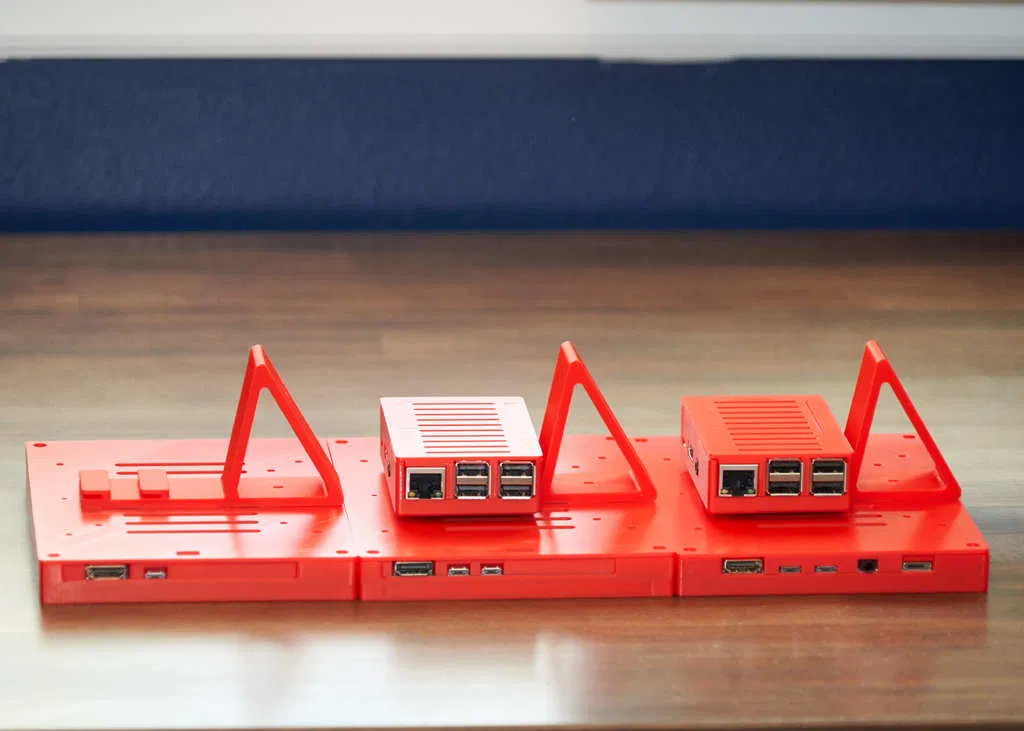

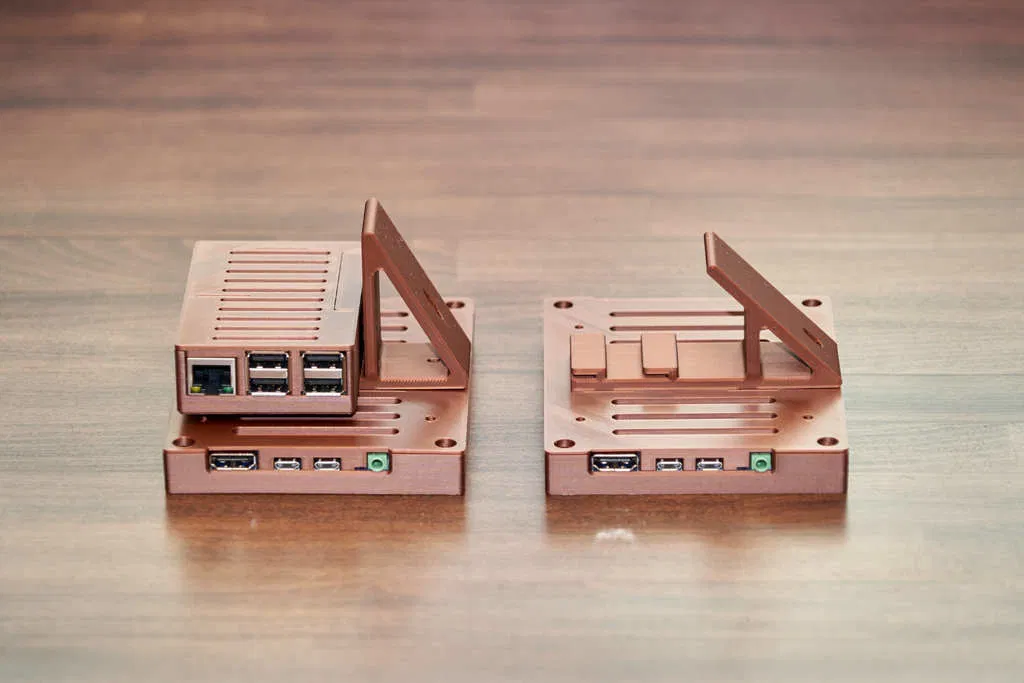

Một bộ vỏ Pi bao gồm 2 mảnh sau đây. Các bác nhớ in cả hai nhé.

Cho Pi5B:

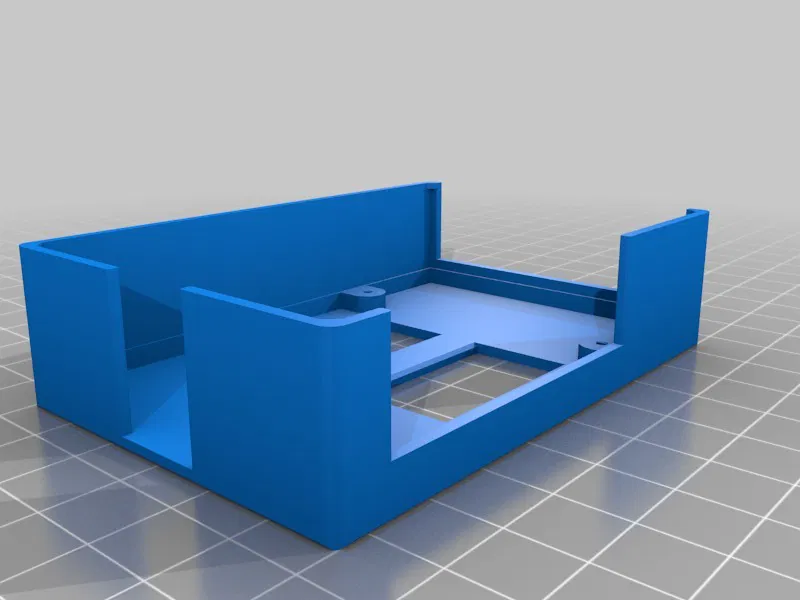

• Pi5B Bottom LCD: (phần đáy)
• Pi5B Lid: (phần nắp)

Cho Pi4B:

• Pi3B LCD1: (phần đáy - dùng chung với Pi3B)
• Pi4B Lid: (phần nắp)

Cho Pi3B:

• Pi3B LCD1: (phần đáy)
• Pi3B Lid: (phần nắp)

Thiết lập in ấn

Máy in: Prusa i3 MK3

Rafts: Không

Supports: Không

Độ phân giải (Resolution): 0.2mm

Infill: 20%

Nhựa in (Filament): Hatchbox/Amazon PLA
