Hướng dẫn lắp PTFE Tube cho X1 / P1P giúp fix lỗi nạp nhựa - sự kết hợp hoàn hảo

Cập nhật (03/05/23): Bây giờ mình khuyên mọi người nên cân nhắc thử bản ShortStack Remix đã được liên kết ở cập nhật ngày 17/04/23 ngay bên dưới nếu nó đáp ứng được nhu cầu của bạn. Mẫu này đã được dùng vài tuần với kết quả khá tốt, có vẻ tương đương với bản mod này nhưng tốn ít nhựa hơn, gọn gàng và cứng cáp hơn, giúp giảm bớt sự cản trở chuyển động của sợi nhựa nói chung.

Cập nhật (17/04/23):

Hiện đã có một biến thể "short-stack" của mô hình này, được đăng dưới dạng bản remix tại đây:

Các ưu/nhược điểm so với mô hình này đã được liệt kê trong đường dẫn ở trên.

Cập nhật (11/04/23):

Có người chỉ ra rằng mình đã đăng nhầm file STEP cho phiên bản P1P. Mình đã tải lên file STEP đúng rồi nhé. Cảm ơn mọi người!

Cập nhật (26/01/23):

Đã thêm phiên bản P1P để xử lý các vấn đề va chạm với khung máy trên dòng máy in đó. Người dùng X1 nên sử dụng phiên bản gốc. Mình không có P1P, nhưng một người dùng đã xác nhận là phiên bản này hoạt động tốt với họ. Lưu ý rằng phiên bản này có thể khó in hơn do diện tích bề mặt bàn in nhỏ hơn, nên bạn có thể muốn in chậm một chút. Mình gợi ý nên dùng chiều cao lớp in nhỏ như 0.16, và/hoặc dùng phần brim rộng với khoảng cách brim nhỏ.

Bản remix này kết hợp những gì mà mình cho là tốt nhất từ nhiều giải pháp khác nhau cho vấn đề này:

• Dễ dàng tháo lắp như bracket PTFE bán chính hãng từ Bambu.
  • Tuy nhiên, bracket đó lại gặp vấn đề về đường ống, khiến cho ống bị bó chặt hoặc va chạm vào mặt kính phía trên.
• Độ cong/thiết kế ưu việt từ Mowcius giúp giữ ống nhựa ở góc độ chính xác.
  • Nhưng thiết kế này lại gồm hai phần phải lắp ghép vào nhau, và phần này cũng hay cọ vào kính trên. Ngoài ra, nó có một tay đỡ mỏng nên khá dễ gãy khi mình in bằng ABS, thế nên mình đã làm cho nó dày hơn.

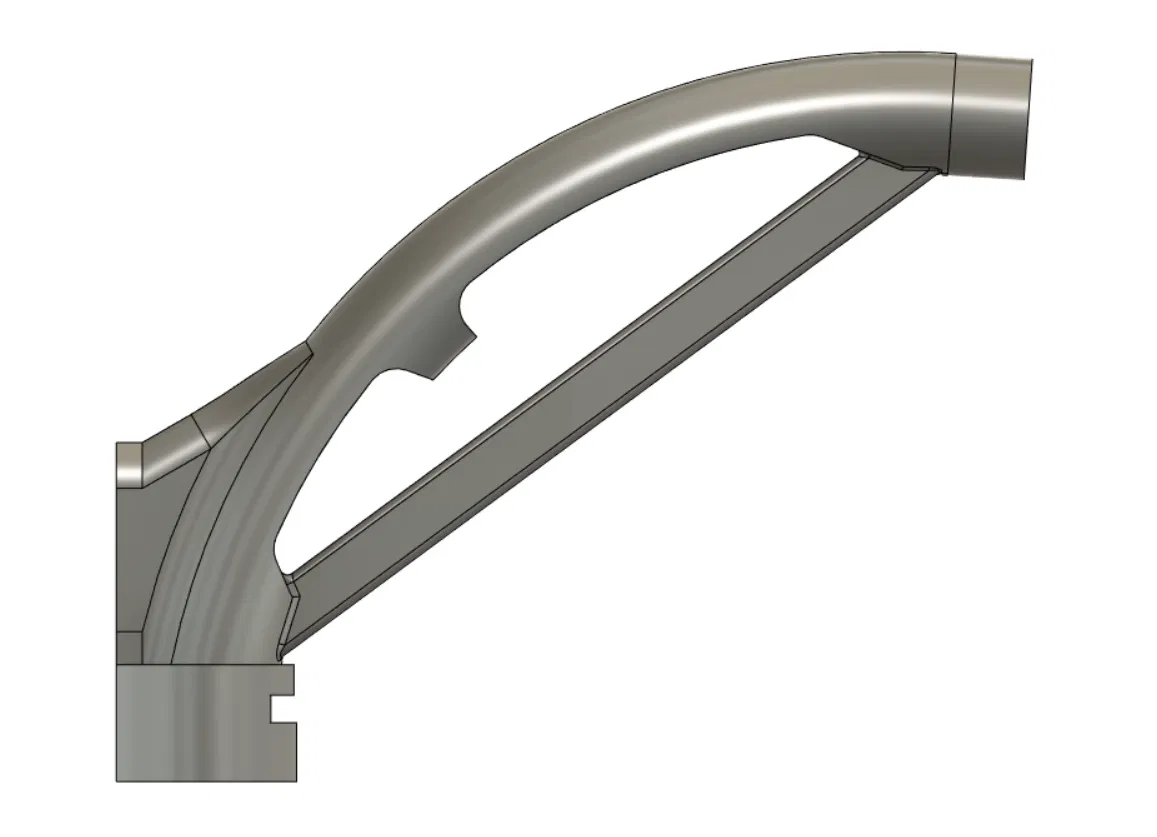

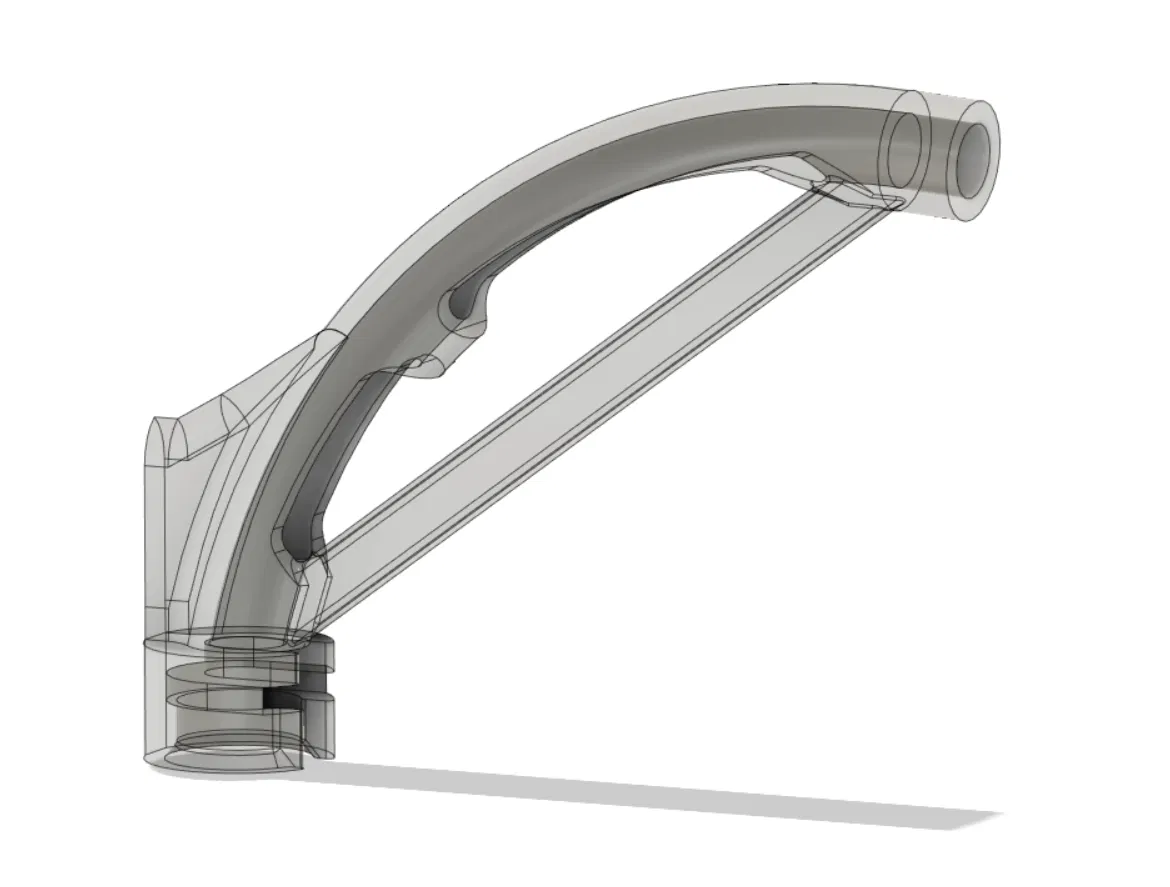

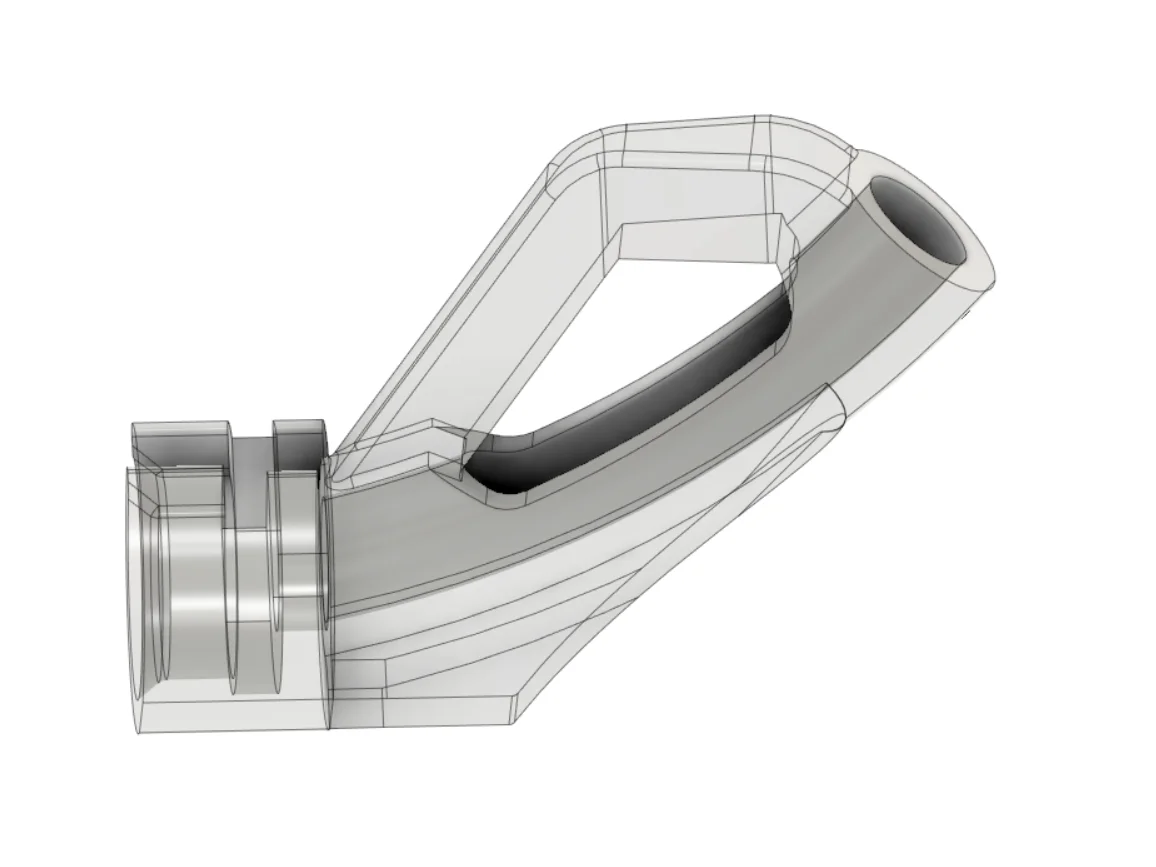

Thiết kế này sở hữu khả năng tháo lắp nhanh của bracket Bambu, độ cong hoàn hảo hơn từ bracket của Mowcius, và tăng độ chắc chắn cho tay đỡ bằng cách thêm 1.5mm độ dày. Hy vọng nó hữu ích với bạn!

Xin gửi lời cảm ơn tới davidja92, người đã tạo ra một bản remix kiểu mesh-mix. Mình đã thiết kế lại tại đây với những nét hoàn thiện của riêng mình trên CAD để mô hình trông gọn gàng và phần tay đỡ chắc chắn hơn.

In ở tỷ lệ 102% bằng nhựa ABS đen, chiều cao lớp 0.2. Nếu bạn in bằng PETG hoặc loại nhựa nào co ngót ít hơn ABS, mình khuyên nên thử ở tỷ lệ 100%. Mình tin rằng nó cũng sẽ hoạt động tốt ở các mức chiều cao lớp in nhỏ hơn.
