Ender 3 V3 - Core XZ - Giá gắn cảm biến hết nhựa bên hông

Vui lòng đọc kỹ mô tả trước khi in

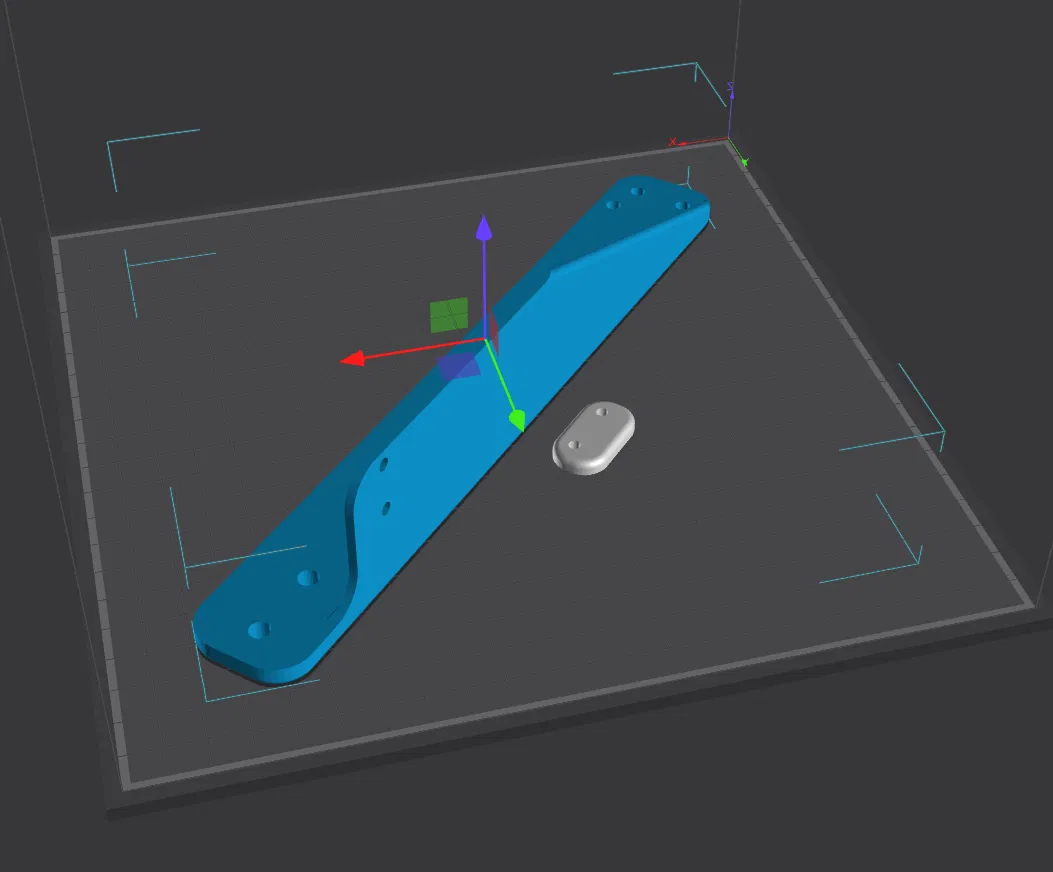

Mình thiết kế phần gắn (mount) này để lắp bên hông máy Ender 3 V3 (chỉ dùng cho bản Core XZ, không dùng được cho bản SE hay KE). Để dùng cho máy của mình, mình đã in bằng nhựa PETG màu xám của Sunlu, các bạn có thể xem hình cách sắp xếp trên bàn in mình đính kèm.

Mẫu gắn này được thiết kế để dùng với:

• Cảm biến hết nhựa (filament runout sensor) zin theo máy (bao gồm 2 ốc M3 có sẵn).
• Đầu nối ống PTFE zin.
• Các ốc vít gắn cuộn nhựa gốc của máy.

Bạn cần chuẩn bị thêm:

• 2 ốc M3*6
• 2 ốc M3*12
• 4 ốc cấy ren đồng (brass threaded inserts) kích thước M3 4.6mm x 5.7mm
• 1 mét ống PTFE (mình cắt khoảng 22 inch - tương đương 56cm - để đảm bảo độ linh hoạt tốt nhất).

Cách lắp đặt:

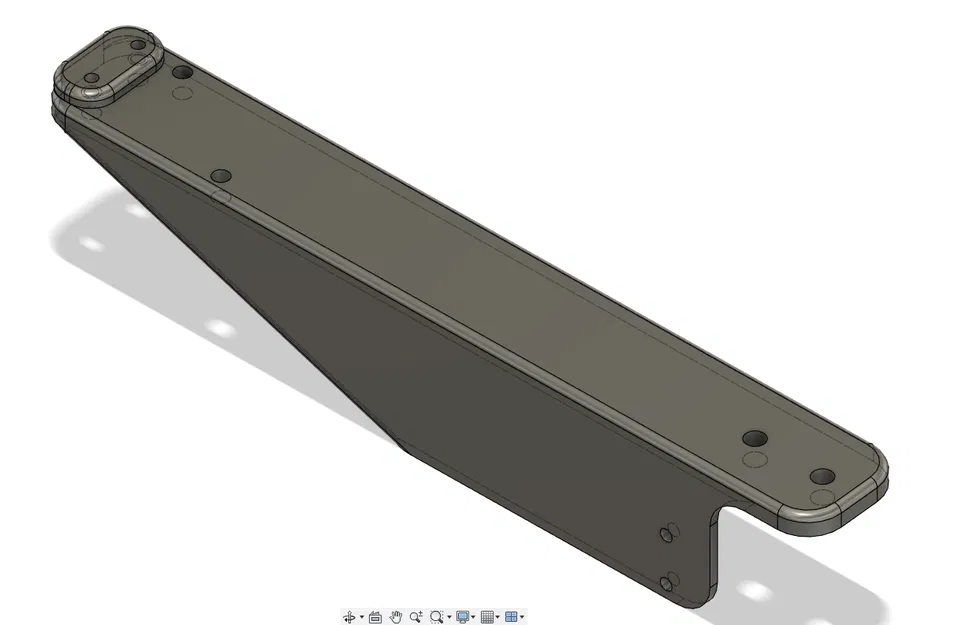

1. Sau khi in xong phần đế và miếng đệm ống PTFE, hãy gắn 4 ốc cấy ren đồng vào phần trên của đế. Trong hình các bạn sẽ thấy nó nằm quanh vị trí ống PTFE nhô lên. Lưu ý: miếng đệm ống PTFE không cần ốc cấy ren, nó chỉ đóng vai trò là miếng đệm để căn chỉnh thôi.

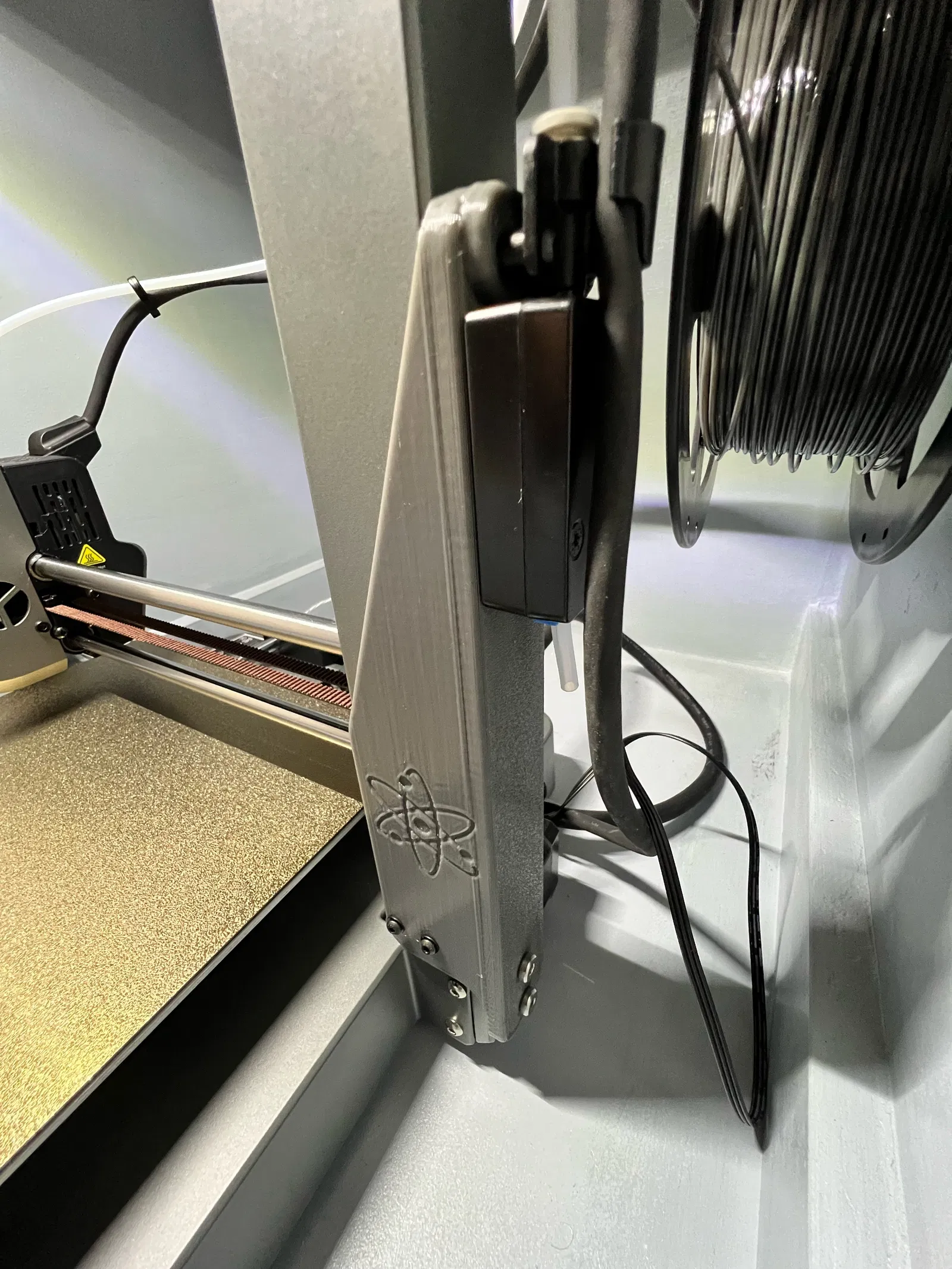

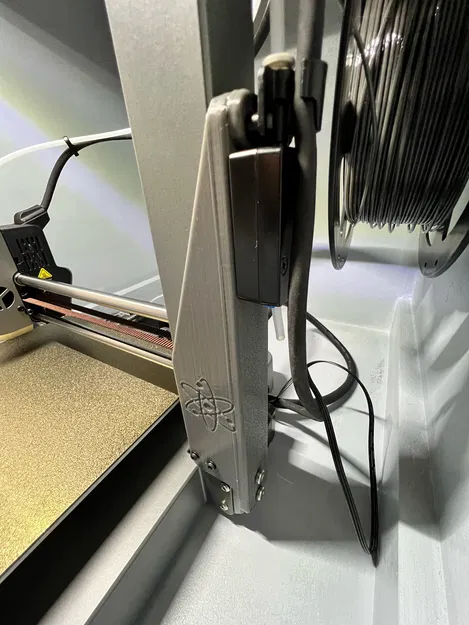

2. Tháo toàn bộ hệ thống cảm biến hết nhựa gốc, sau đó gắn cảm biến vào đế in bằng 2 ốc M3 zin. QUAN TRỌNG: bạn phải lắp ngược cảm biến, sao cho phần đầu cắm dây hướng về phía sau máy in. Có thể bạn cần tháo lớp vỏ bọc dây cáp gốc đang bó chung cảm biến với dây đầu in (yên tâm là tháo ra lắp lại rất dễ, không cần cắt dây đâu nhé).
3. Tháo đầu nối ống PTFE gốc, gắn đầu nối đó cùng với miếng đệm và 2 ốc M3*12 vào đế in. Lưu ý: để đạt kết quả tốt nhất, hãy lắp lỏng cảm biến và đầu nối PTFE trước, sau đó siết chặt lại khi các thành phần đã vào đúng vị trí.
4. Tháo 2 ốc gắn cuộn nhựa bên hông máy, sau đó bắt vít qua đế in. Tiếp theo, lắp 2 ốc M3*6 vào phần mặt trước của đế. Cũng như trên, hãy lắp lỏng trước rồi mới siết chặt để căn chỉnh cho chuẩn.
5. Tháo ống PTFE cũ, lắp ống PTFE mới sau khi đã cắt đúng chiều dài. Khuyên dùng: mình khuyên các bạn nên cắt chiều dài tối thiểu là 22 inch (khoảng 56cm) hoặc dài hơn. Mình dùng độ dài này và thấy không gặp vấn đề gì về việc cản trở chuyển động, gập ống hay thiếu nhựa (under-extrusion).

QUAN TRỌNG: KHÔNG DÙNG ỐNG PTFE ZIN THEO MÁY. Dùng ống ngắn của máy sẽ làm hạn chế phạm vi hoạt động, gây gập ống và làm cong dây nhựa khi máy về gốc (homing) hoặc in các vật cao. Điều này có thể dẫn đến nhiều lỗi khi in.

Thông tin thêm:

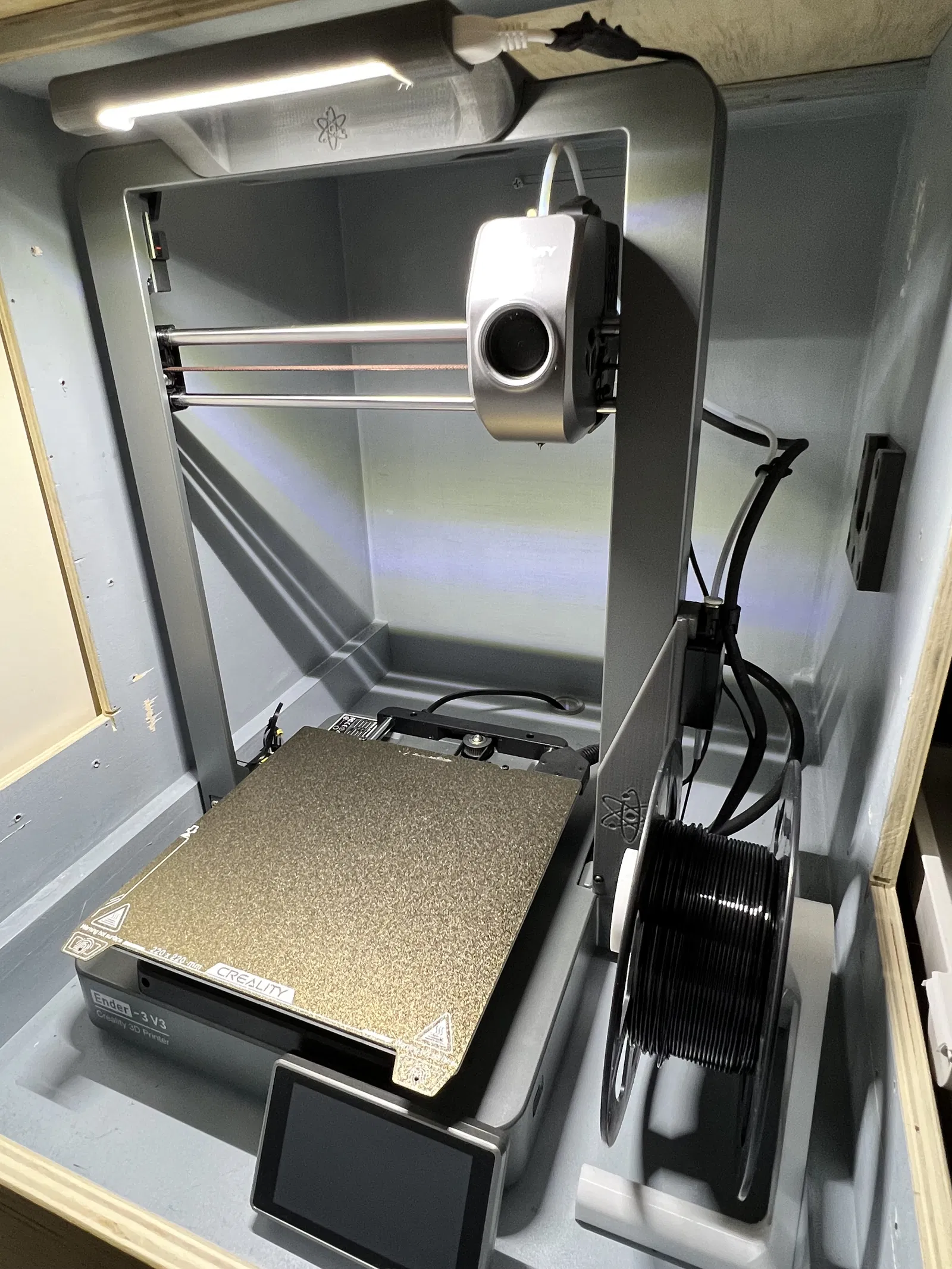

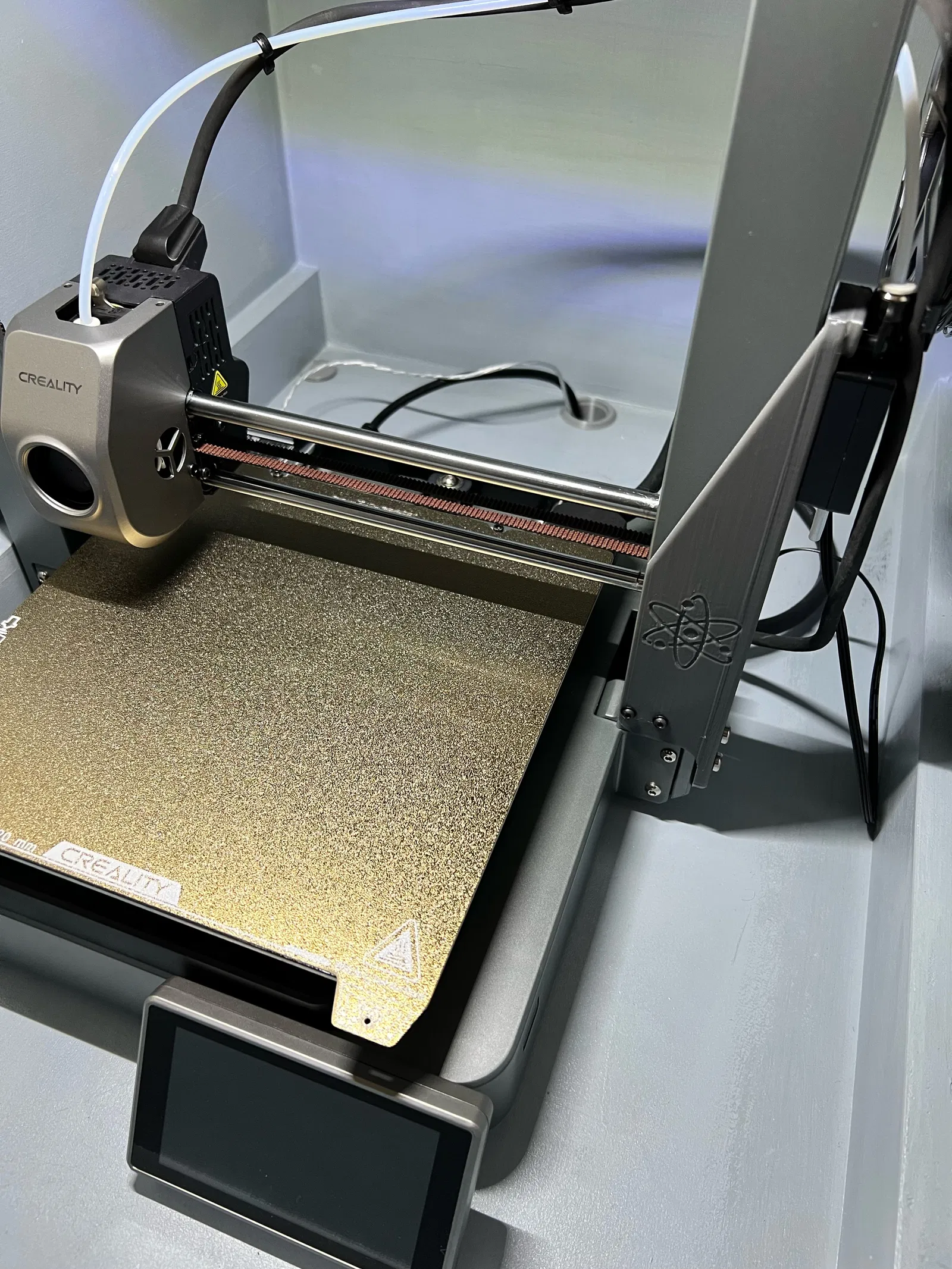

Mình thiết kế mẫu này với mục đích chính là dùng bên trong lồng ấp (enclosure) và bỏ bớt giá treo cuộn nhựa bên hông vì nó chiếm chỗ và nhìn không đẹp mắt. Với cảm biến gắn bên hông này, mình có thể dùng máy in kèm giá treo nhựa ngoài, máy sấy nhựa hoặc giá để bàn mà vẫn để vừa trong lồng ấp.

Thiết kế gắn hông này cũng giảm thiểu việc dây nhựa bị rối trong quá trình homing, di chuyển nhanh hoặc khi đầu in di chuyển phạm vi rộng.
