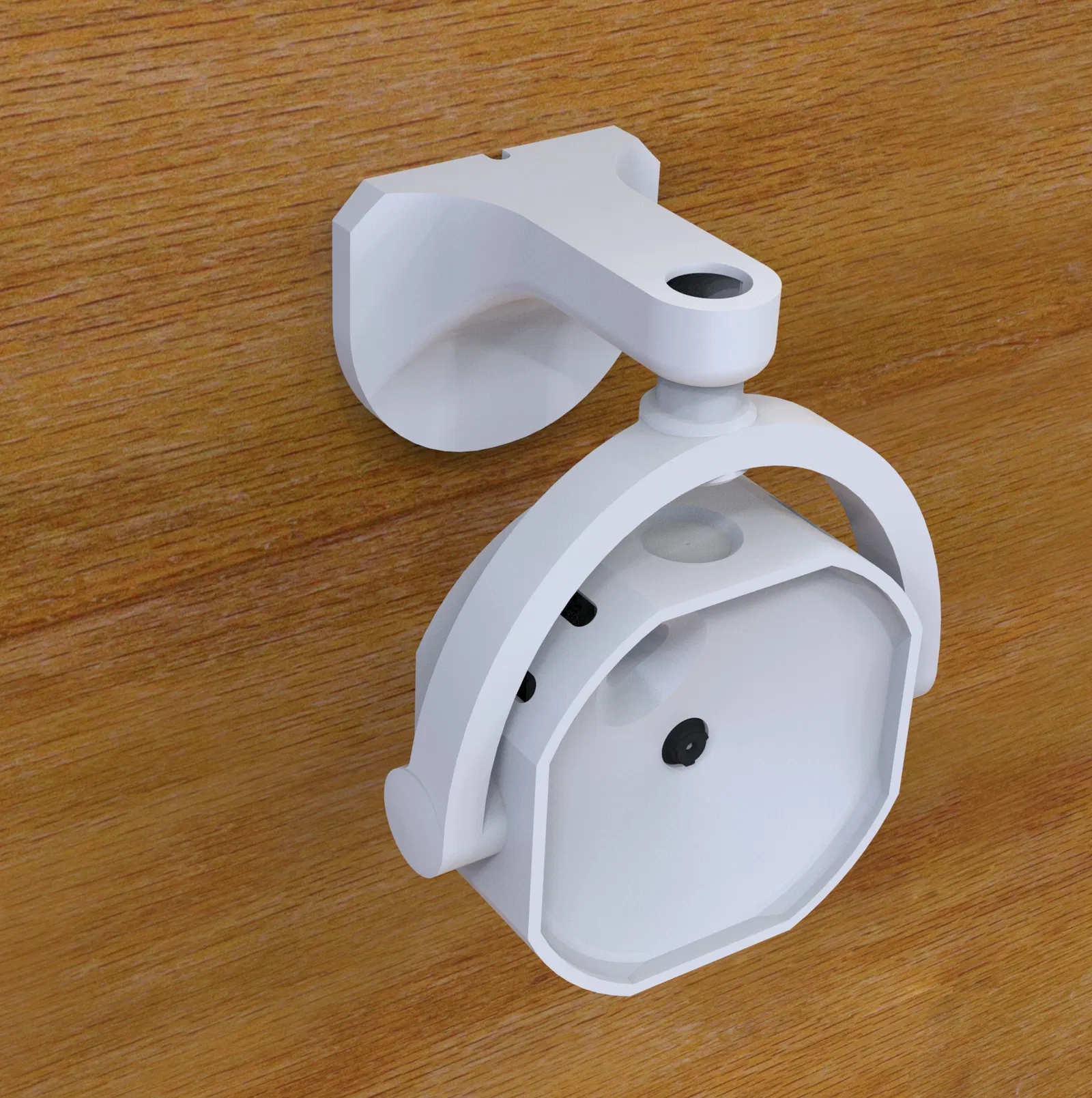

Vỏ bảo vệ cho ESP32 Cam

Cập nhật ngày 27.03.2024

Góc nghiêng của camera hiện đã được chia độ theo nấc 8°.

Các file mới được đánh dấu với hậu tố “27032024”.

Cập nhật ngày 18.06.2022

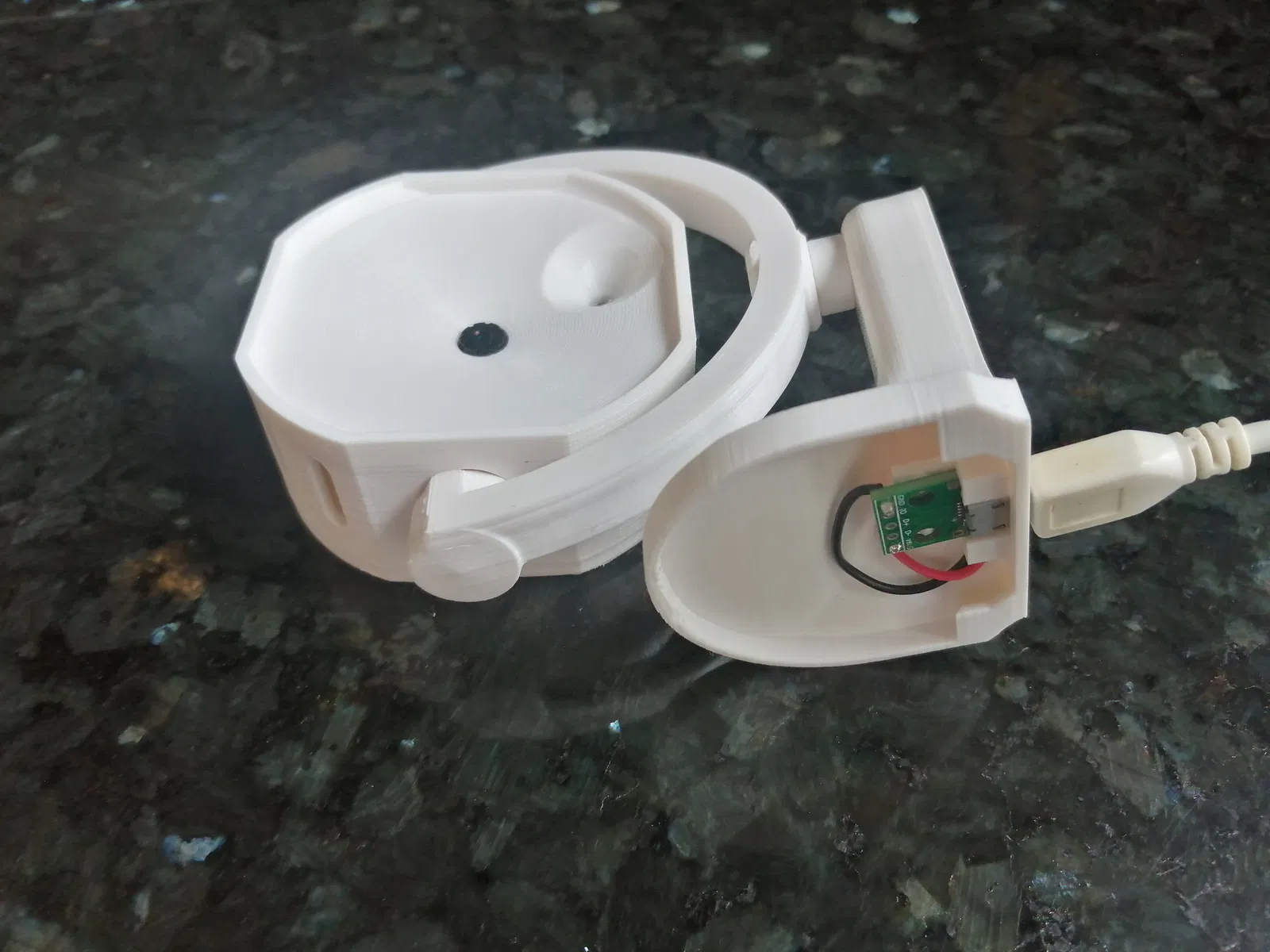

Đã thêm biến thể giá treo tường để sử dụng với PCB micro USB breakout.

In ấn

• Case front (mặt trước vỏ) và wall bracket (giá treo tường) cần được in với hỗ trợ (supports) trên bàn in.
• Tất cả các bộ phận còn lại đã được tối ưu hóa để in không cần support.
• Nên sử dụng chiều cao lớp in (layer height) nhỏ để case front trông đẹp hơn (khuyến nghị 0.15mm).

Lắp ráp

• Xác định hướng của vỏ máy so với phần khớp xoay (hiện tại esphome chưa cho phép xoay hình ảnh, vì vậy hãy xoay vỏ máy cho phù hợp).
• Khoan một lỗ (3-4mm) để luồn dây ở một trong 4 vị trí bên hông của case front.
• Ấn wall bracket connector vào wall bracket, thao tác này cần dùng một chút lực.

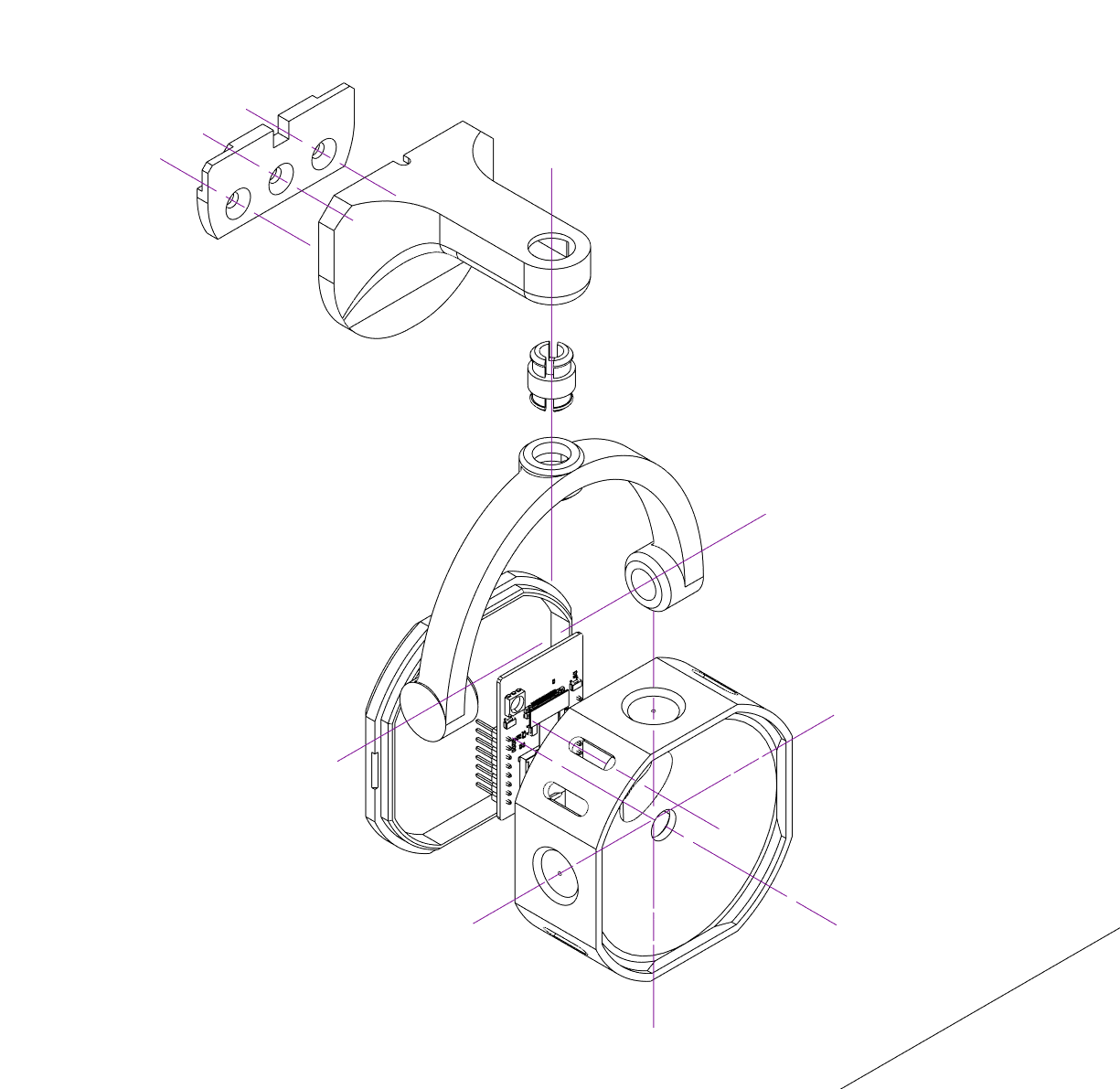

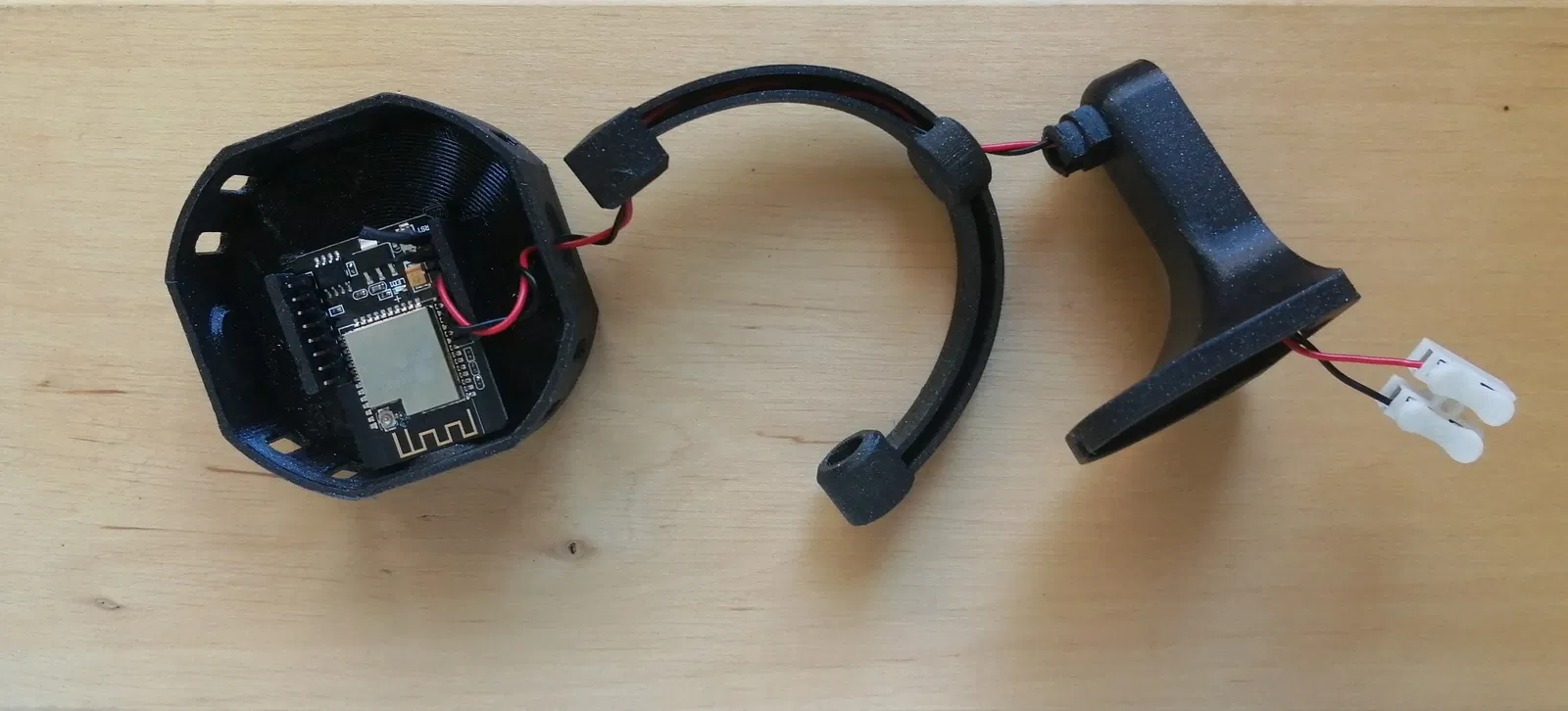

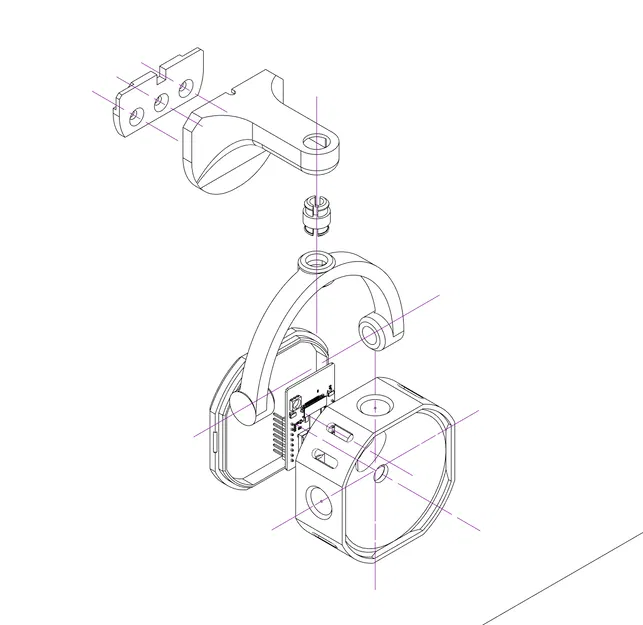

• Luồn dây điện, xem ảnh để tham khảo:
  • Hàn (hoặc kết nối) dây vào esp32cam.
  • Đặt esp32cam vào case front, luồn dây ra ngoài qua lỗ vừa khoan.
  • Luồn dây qua case swivel.
  • Luồn dây qua wall bracket connector rồi vào trong wall bracket.
• Lắp ráp vỏ máy:
  • Ấn case swivel vào wall bracket connector.
  • Ấn case rear (mặt sau) vào case front.
  • Gắn cụm case front/rear vào case swivel.

Lắp đặt

• Sử dụng 1-3 ốc vít hoặc băng dính hai mặt để gắn wall mount lên tường (dùng thêm tắc kê nếu là tường thạch cao, v.v.).
• Gắn cụm camera lên wall mount bằng cách trượt vào phía trên.
• Cắm nguồn và sử dụng thôi.
