Vỏ Raspberry Pi 3 tích hợp Buck Converter - Gắn trực tiếp lên Prusa i3 MK3

Mình đã tìm kiếm một chiếc vỏ bảo vệ Raspberry Pi có thể chứa vừa cả bo mạch Pi lẫn bộ hạ áp (Buck Converter) để cấp nguồn trực tiếp từ bộ nguồn của máy in MK3S. Vì không tìm được mẫu nào ưng ý nên mình quyết định tự thiết kế lấy.

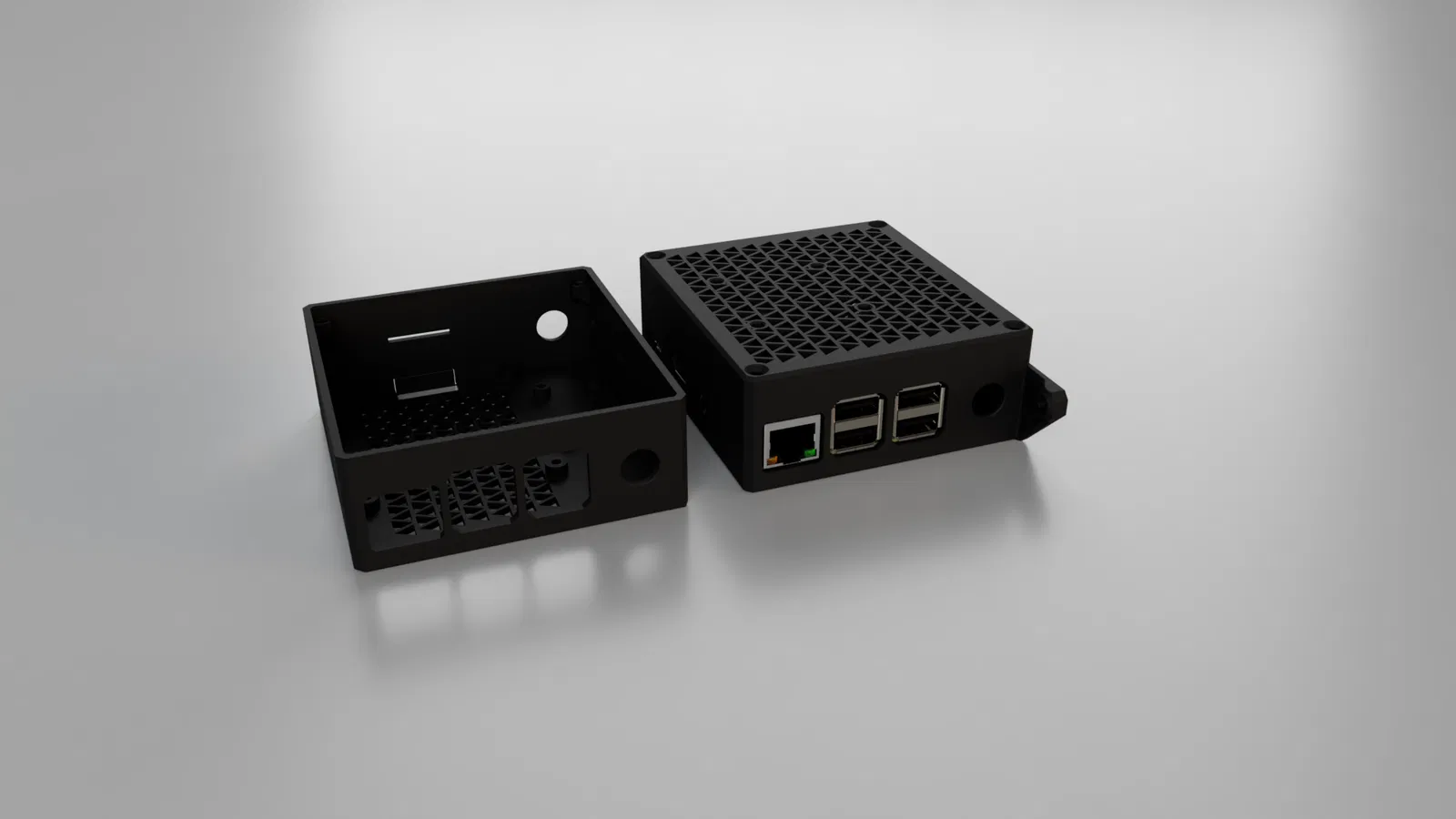

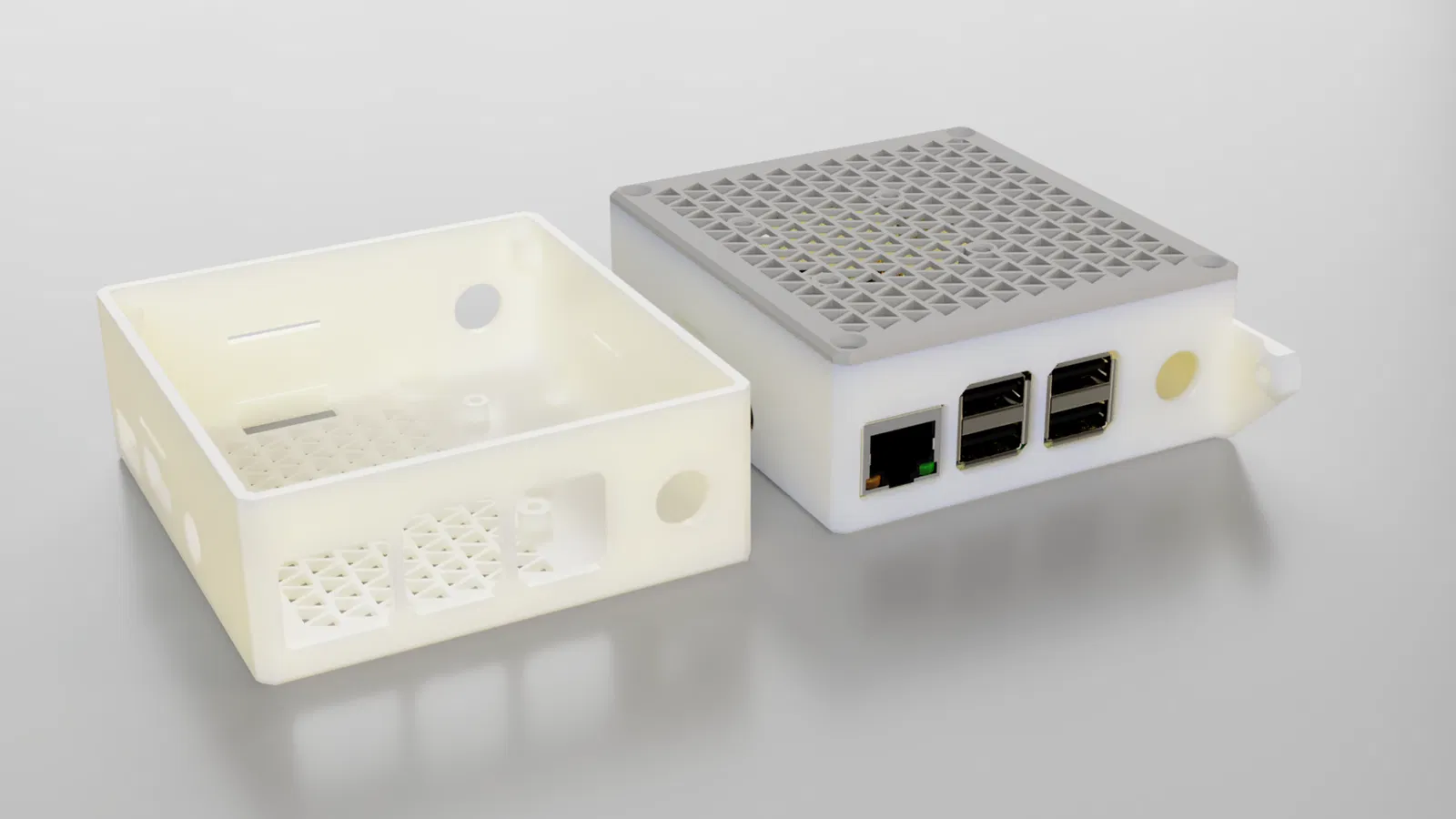

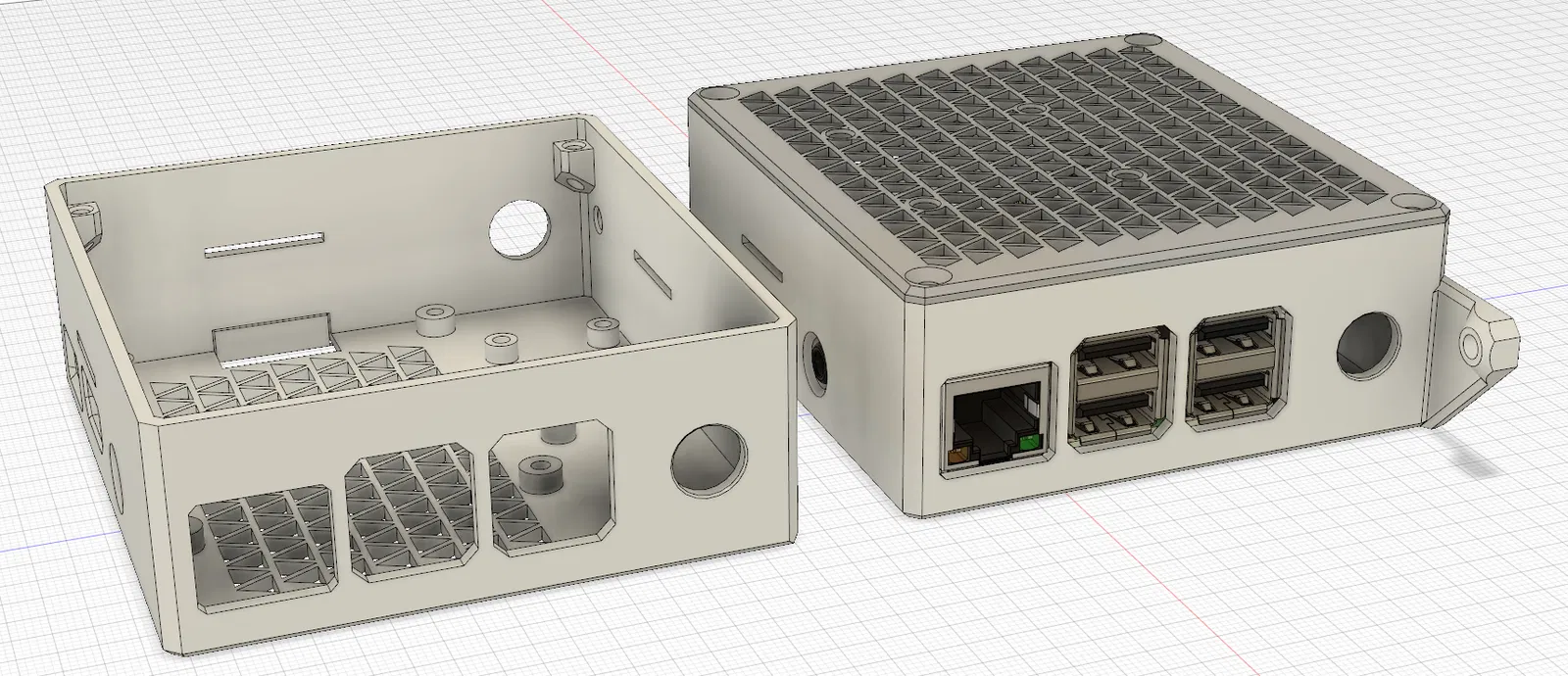

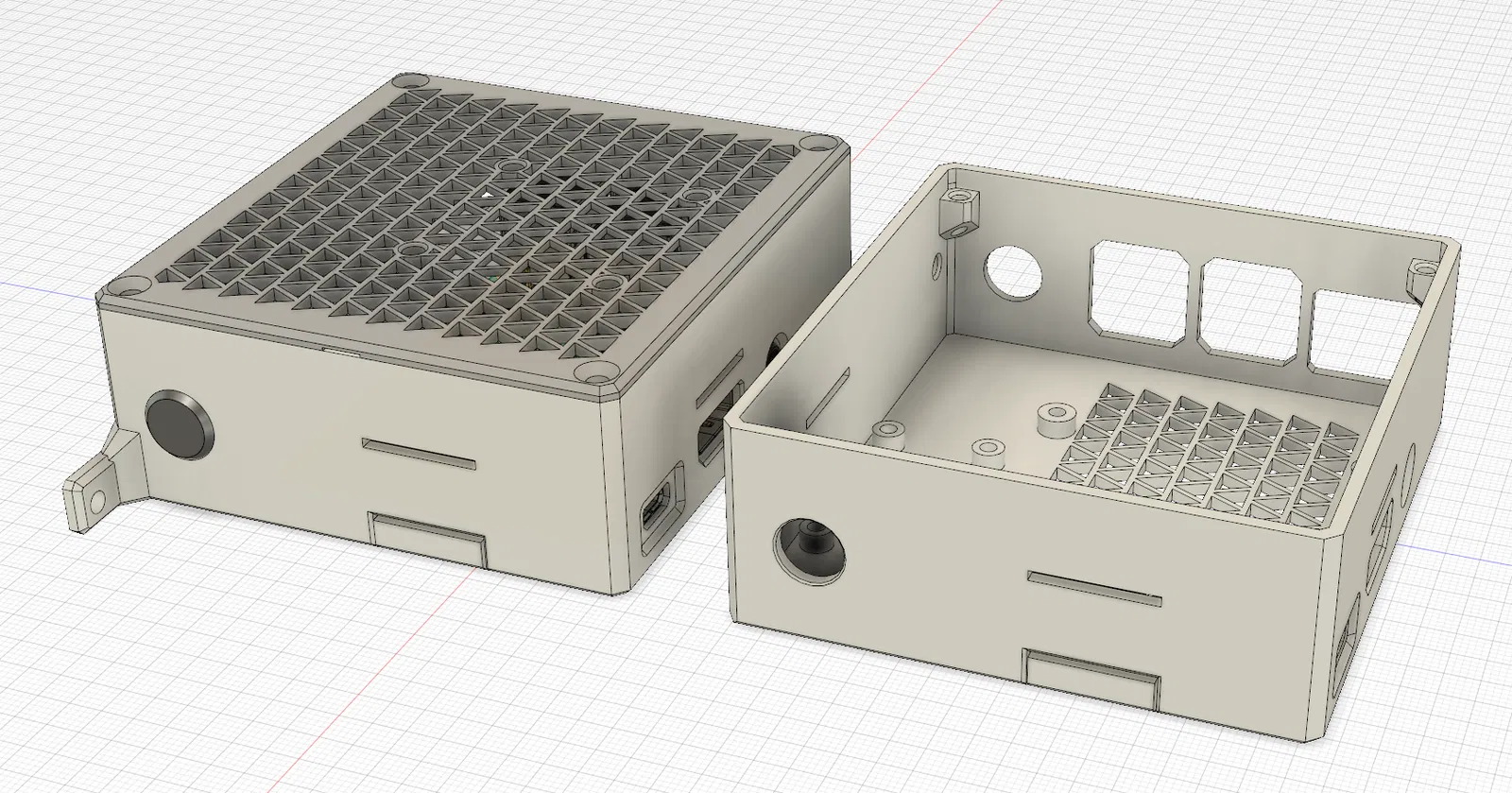

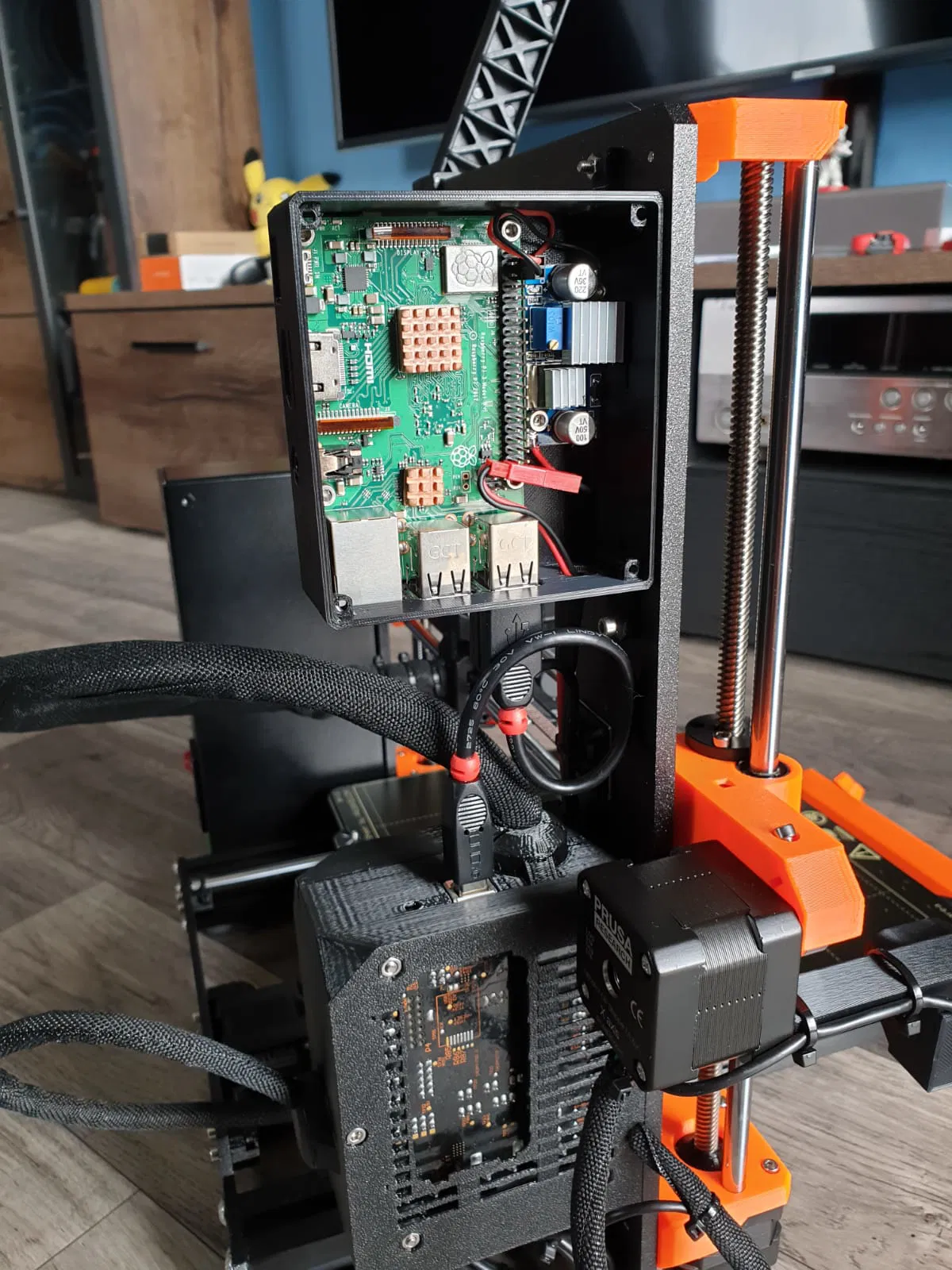

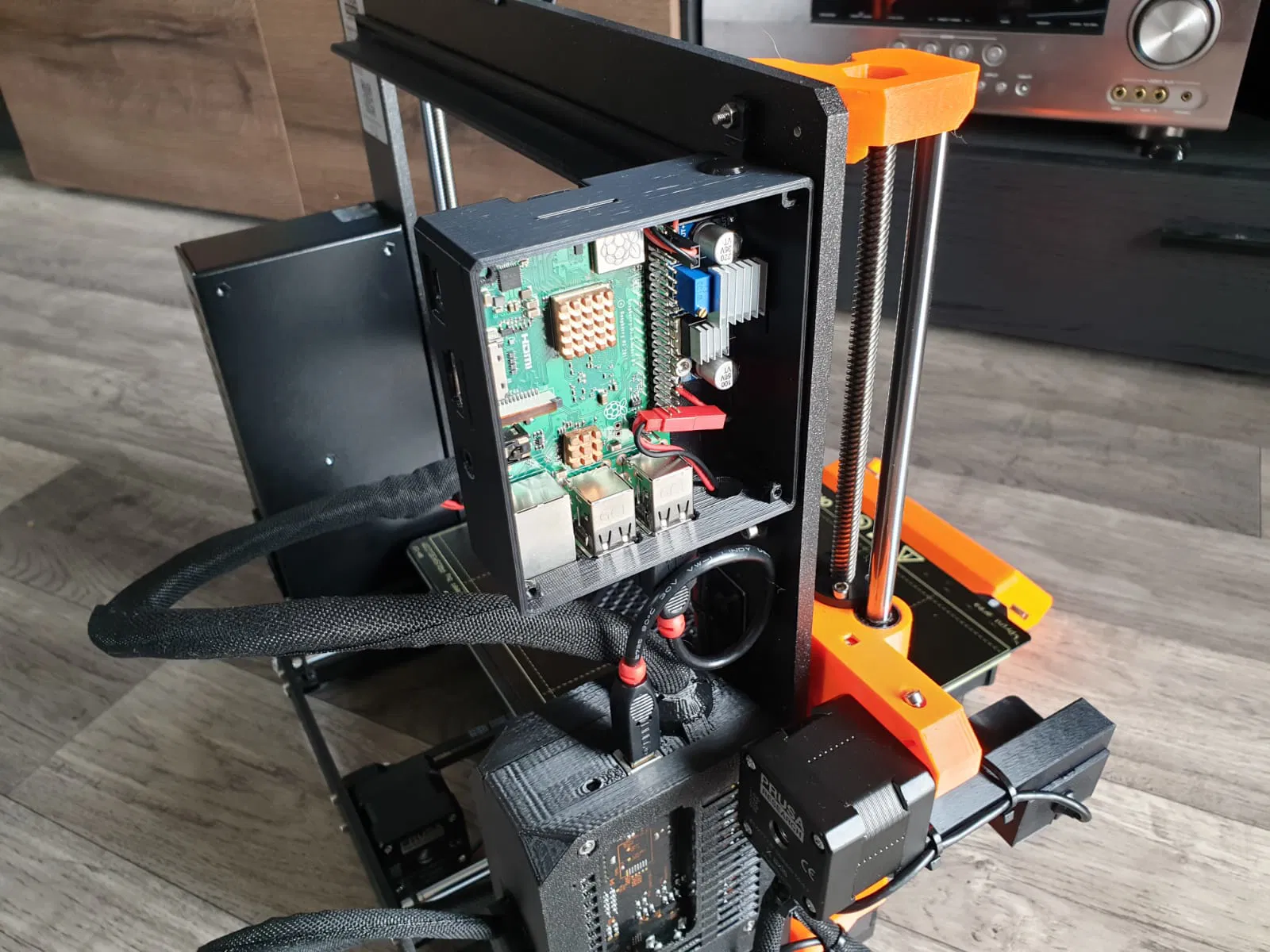

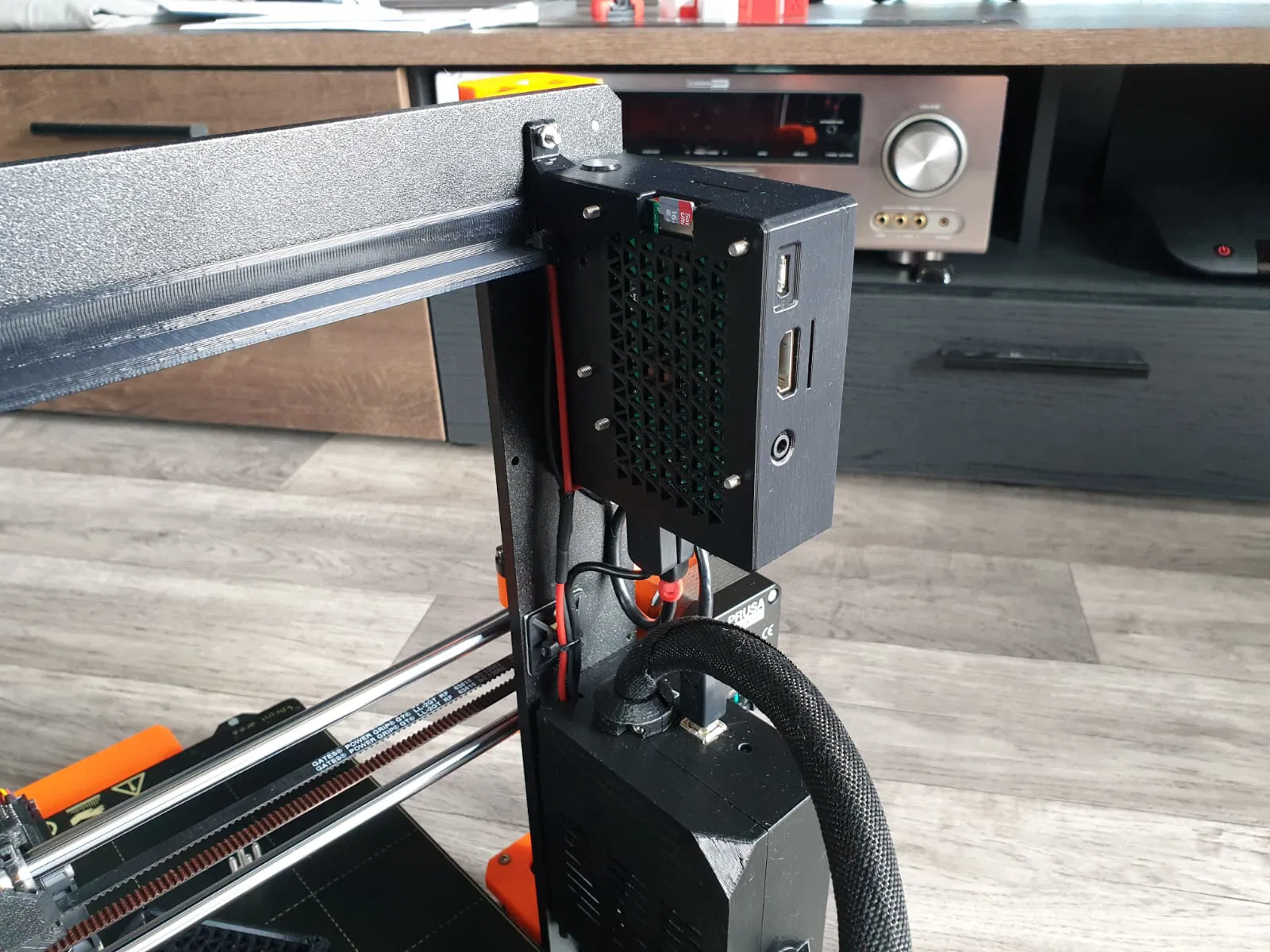

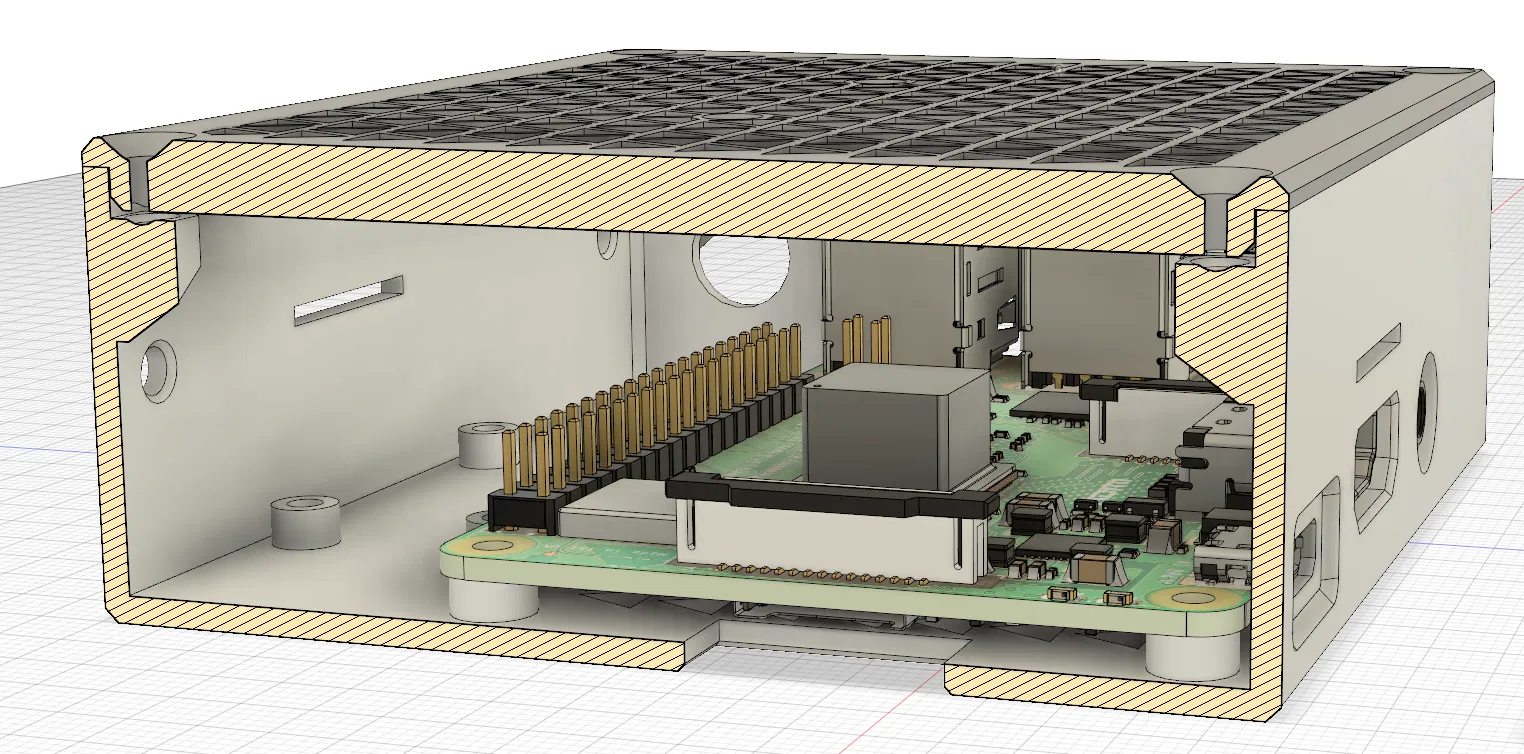

Mình đã thiết kế 2 phiên bản vỏ: một phiên bản gắn trực tiếp vào MK3 (xem ảnh) và một phiên bản vỏ thường.

Mọi thứ đều được thiết kế kiểu khớp cài (snap fit), nhưng các bạn vẫn có tùy chọn bắt vít nếu muốn. Mình tận dụng luôn số vít dự phòng đi kèm trong bộ phụ kiện của máy in.

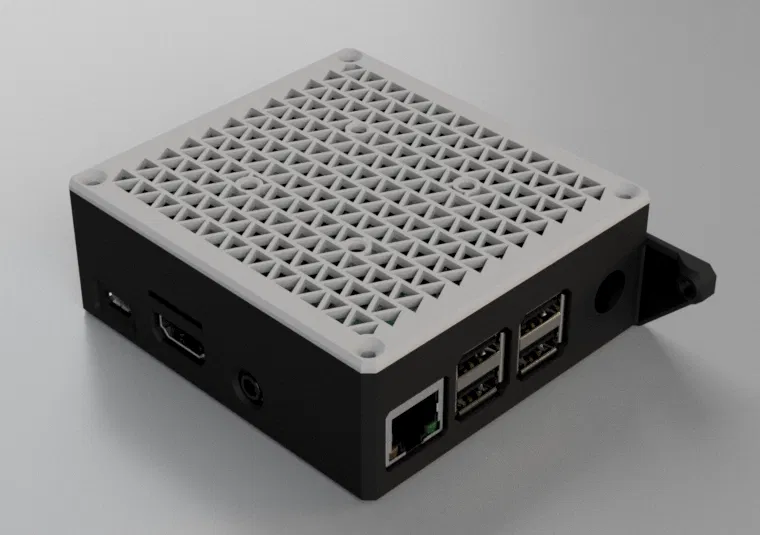

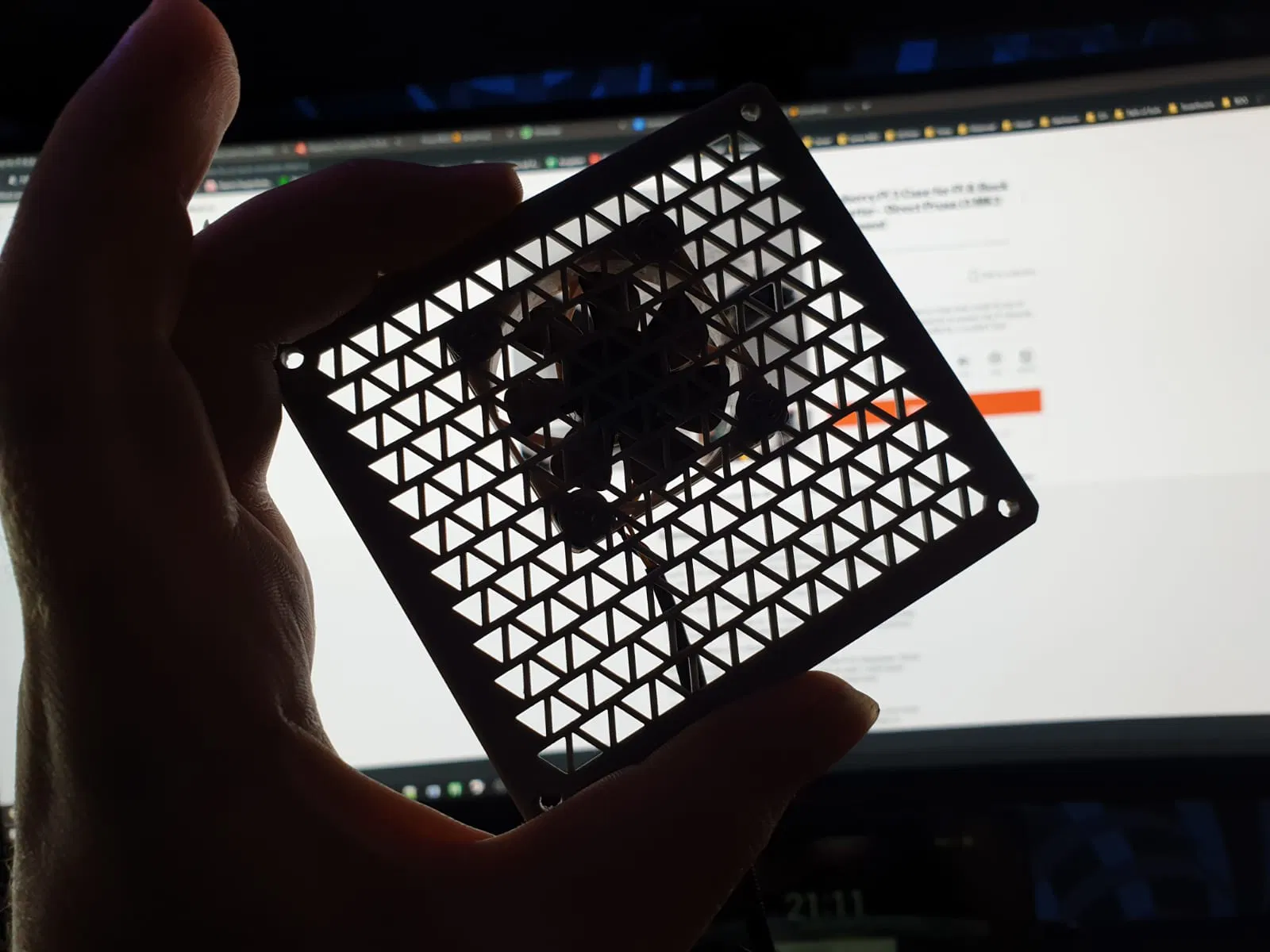

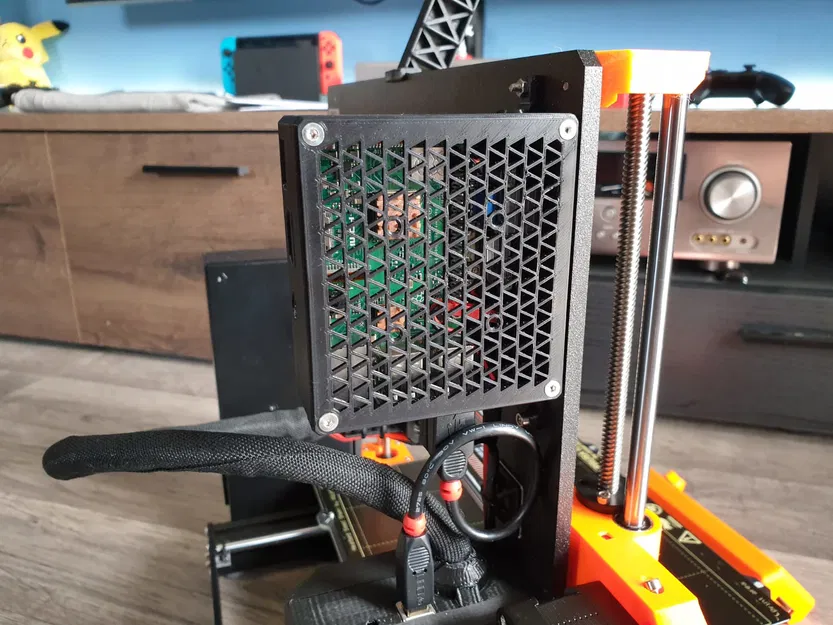

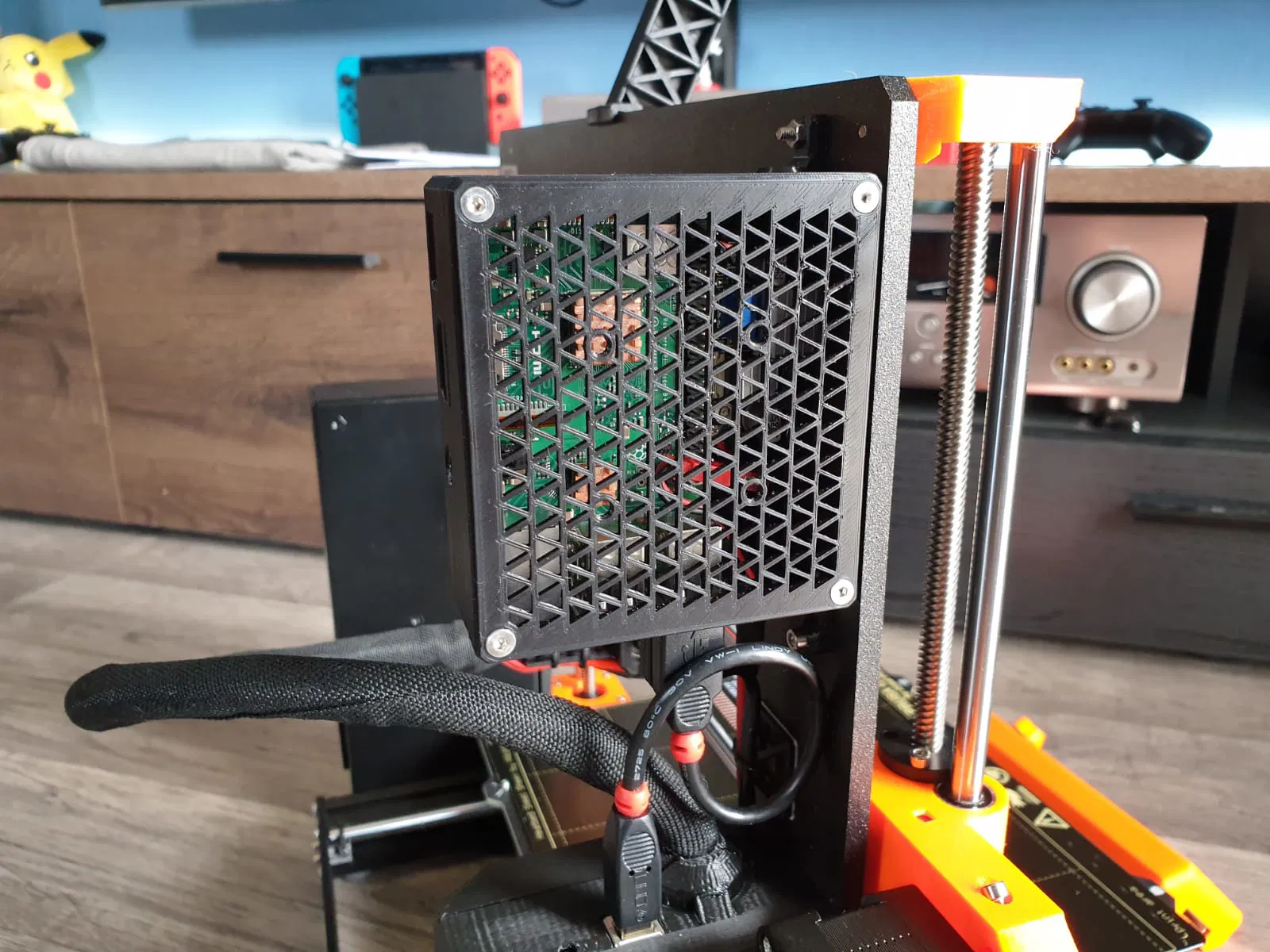

Phần nắp có lỗ để lắp quạt 40x40x10mm.

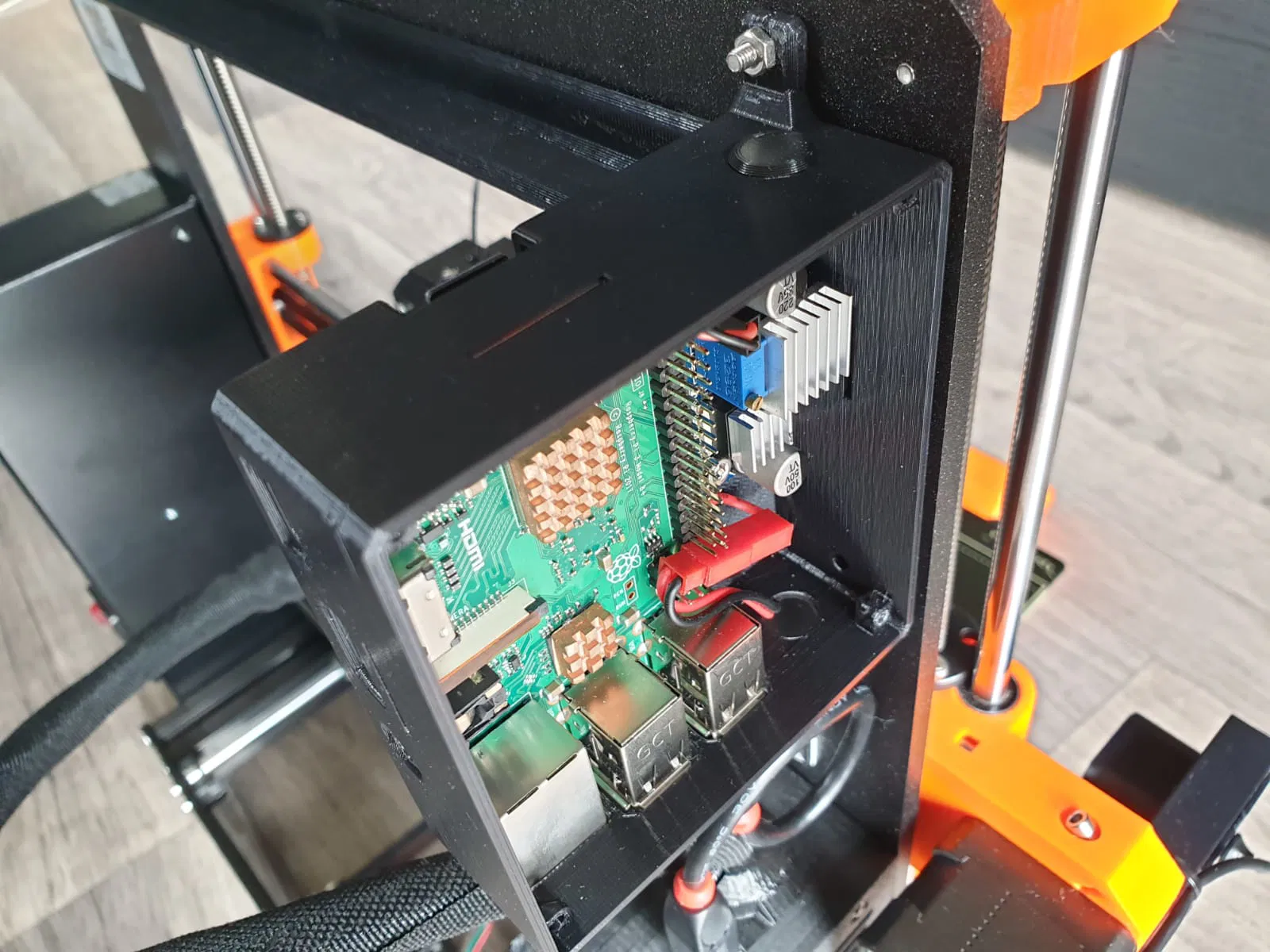

Để cố định bo mạch Pi và bộ hạ áp, dùng vít M3 x 6mm là chuẩn nhất. Với phần nắp, bạn dùng vít đầu chìm M3 x 10 (hoặc 12) là được, dài hơn chút cũng không sao. Mình dùng luôn mấy con vít đầu chìm dự phòng thường dùng để gắn bàn nhiệt.

Vỏ này dùng được cho mọi dòng Raspberry Pi từ phiên bản 2 trở lên.

Các linh kiện mình sử dụng:

• Stepdown Buck Converter: https://www.amazon.de/gp/product/B077VW4BTY/ref=ppx_yo_dt_b_asin_title_o04_s01?ie=UTF8&psc=1
• Tản nhiệt Raspi: https://www.amazon.de/gp/product/B07RGKLW3V/ref=ppx_yo_dt_b_asin_title_o04_s01?ie=UTF8&psc=1
• Cáp USB ngắn: https://www.amazon.de/gp/product/B004CDXH1K/ref=ppx_yo_dt_b_asin_title_o02_s00?ie=UTF8&psc=1
• Quạt 40mm: https://www.amazon.de/gp/product/B00NEMGCIA/ref=ppx_yo_dt_b_asin_title_o00_s00?ie=UTF8&psc=1

Hướng dẫn in

File .gcode đính kèm sẽ in ra MK3_Case, Cap và Lid bằng thiết lập PLA 0.2 tiêu chuẩn (trong Prusa Slicer).
