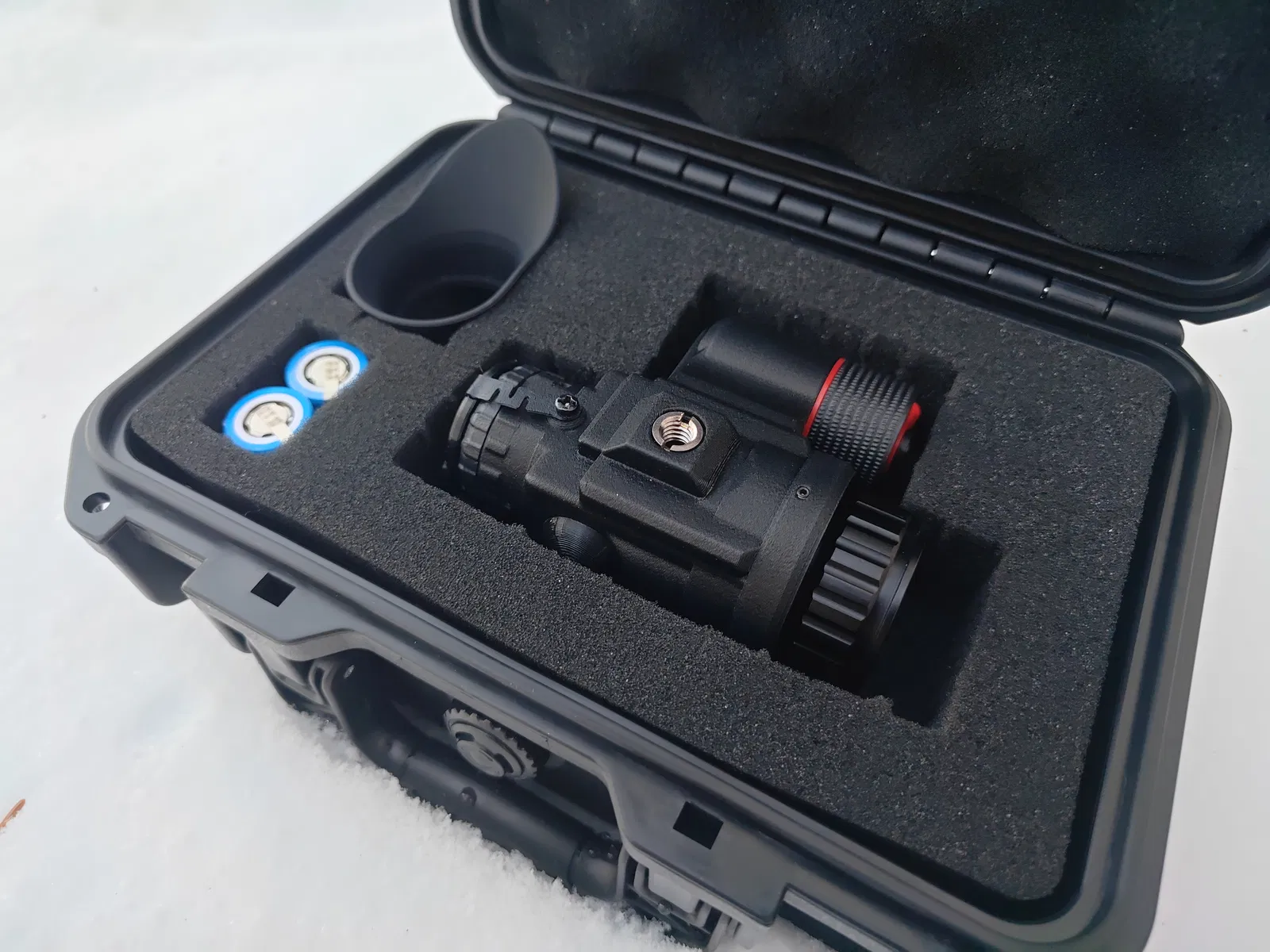

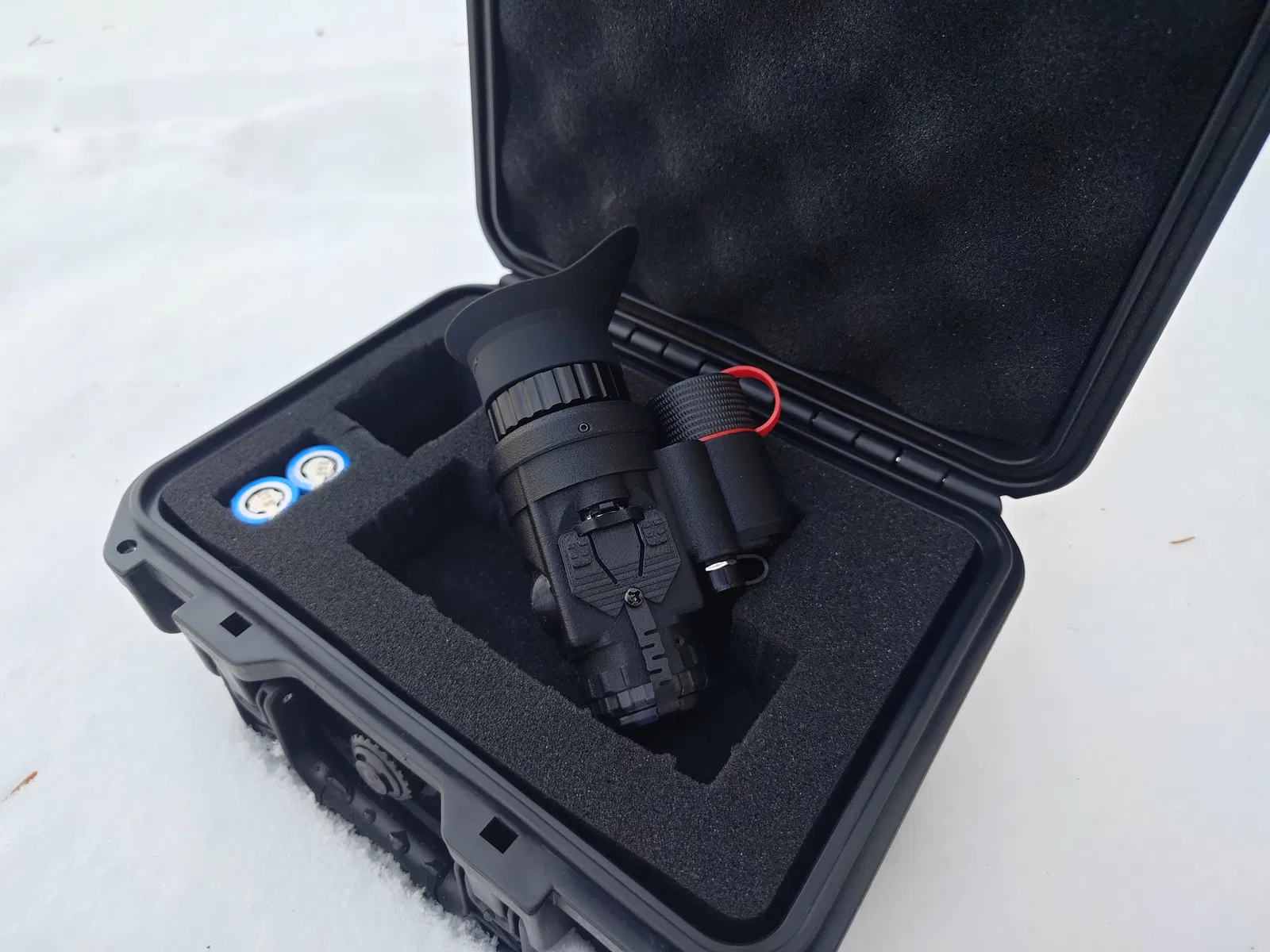

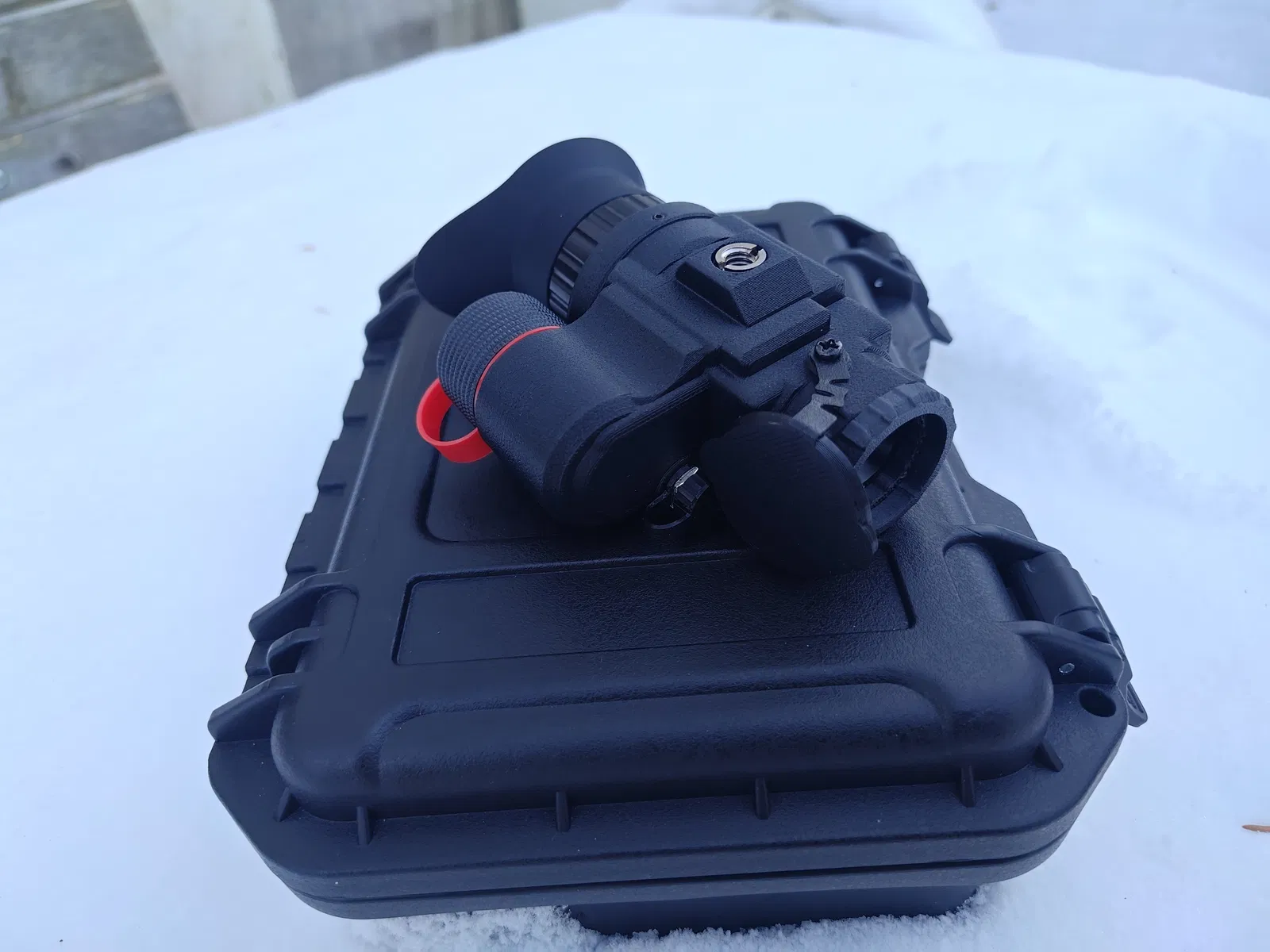

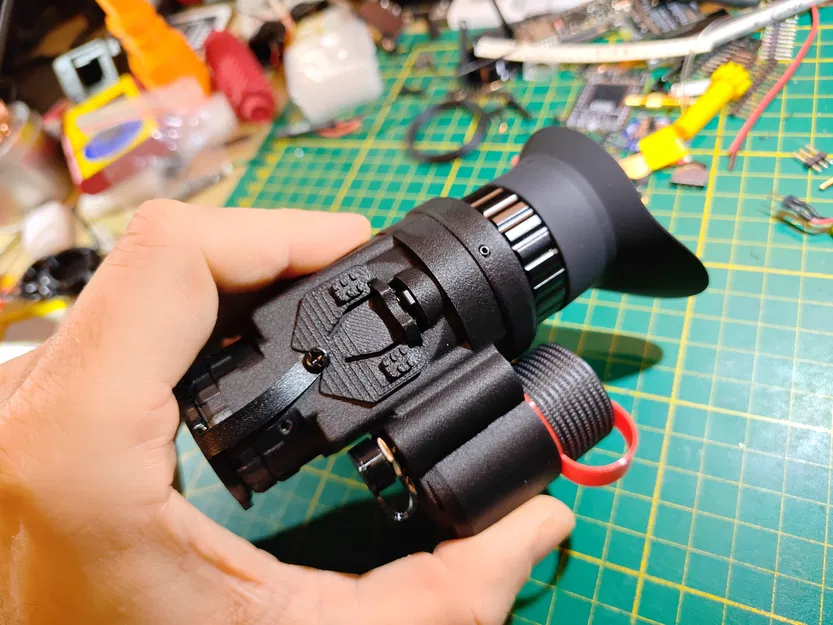

PVS GREMLIN V1 50Hz - Kính nhìn đêm nhiệt mini gắn mũ bảo hiểm

Hãy tham gia cộng đồng Discord PVS420 để cập nhật quá trình phát triển dự án PVS GREMLIN và nhiều thông tin thú vị khác.

https://discord.gg/Ce9BJ2DK3j

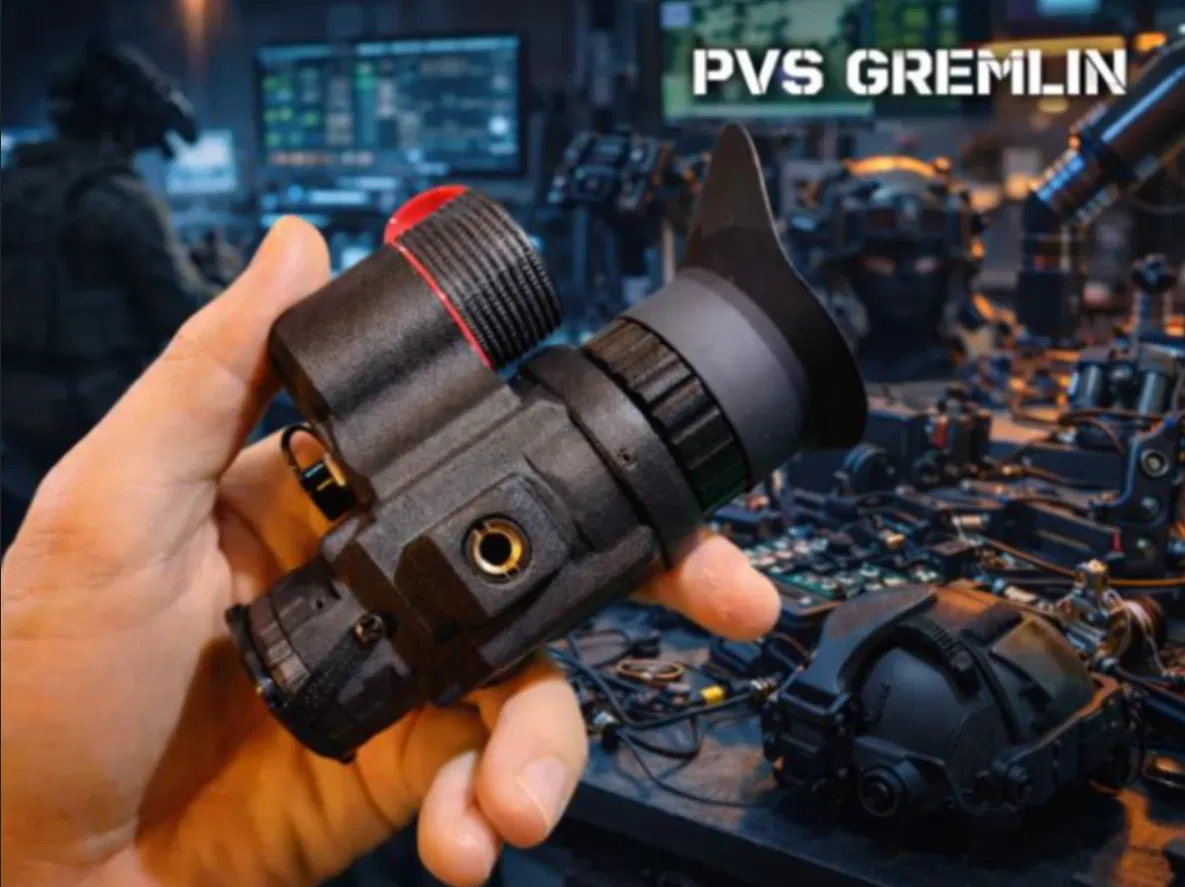

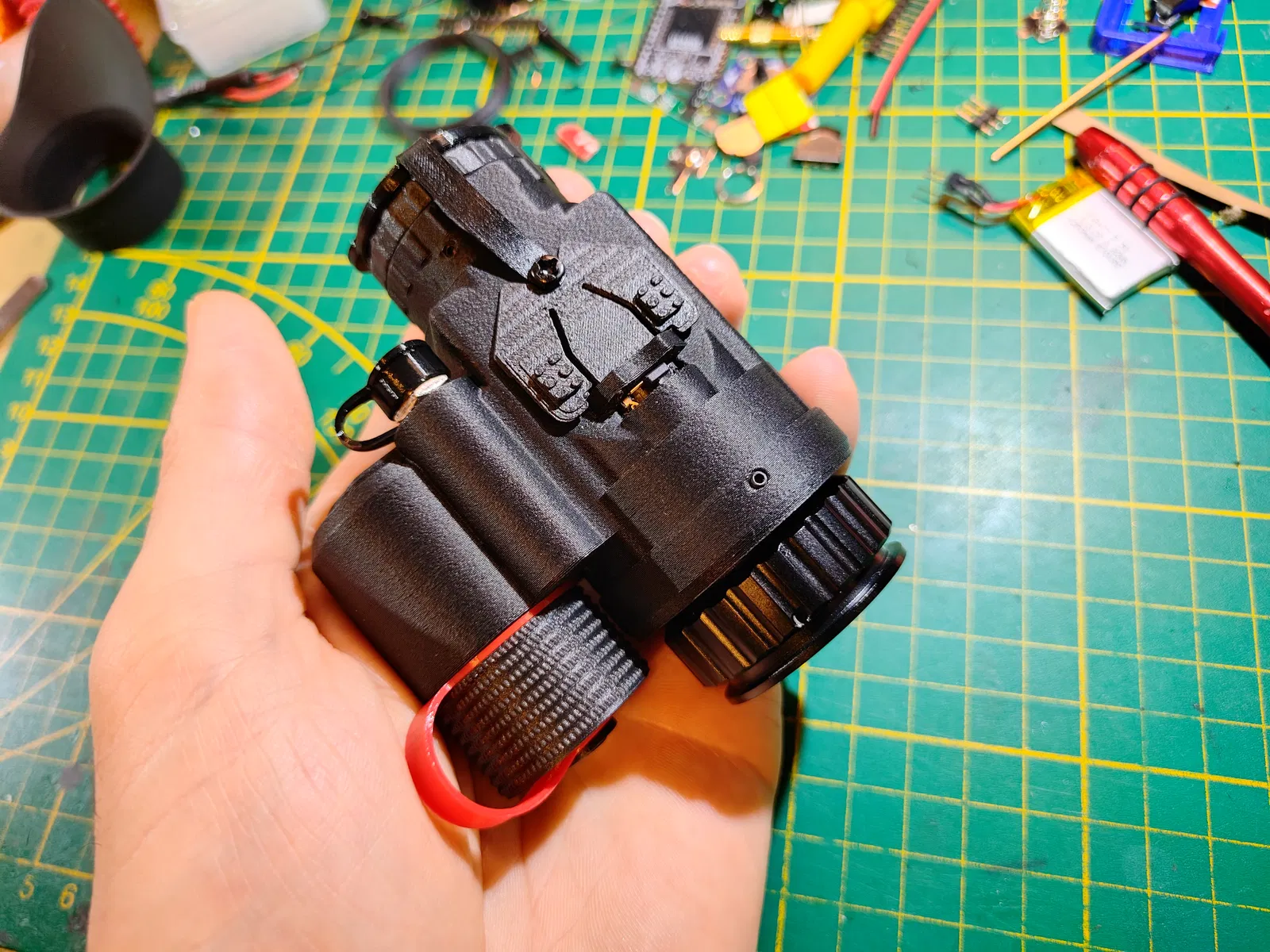

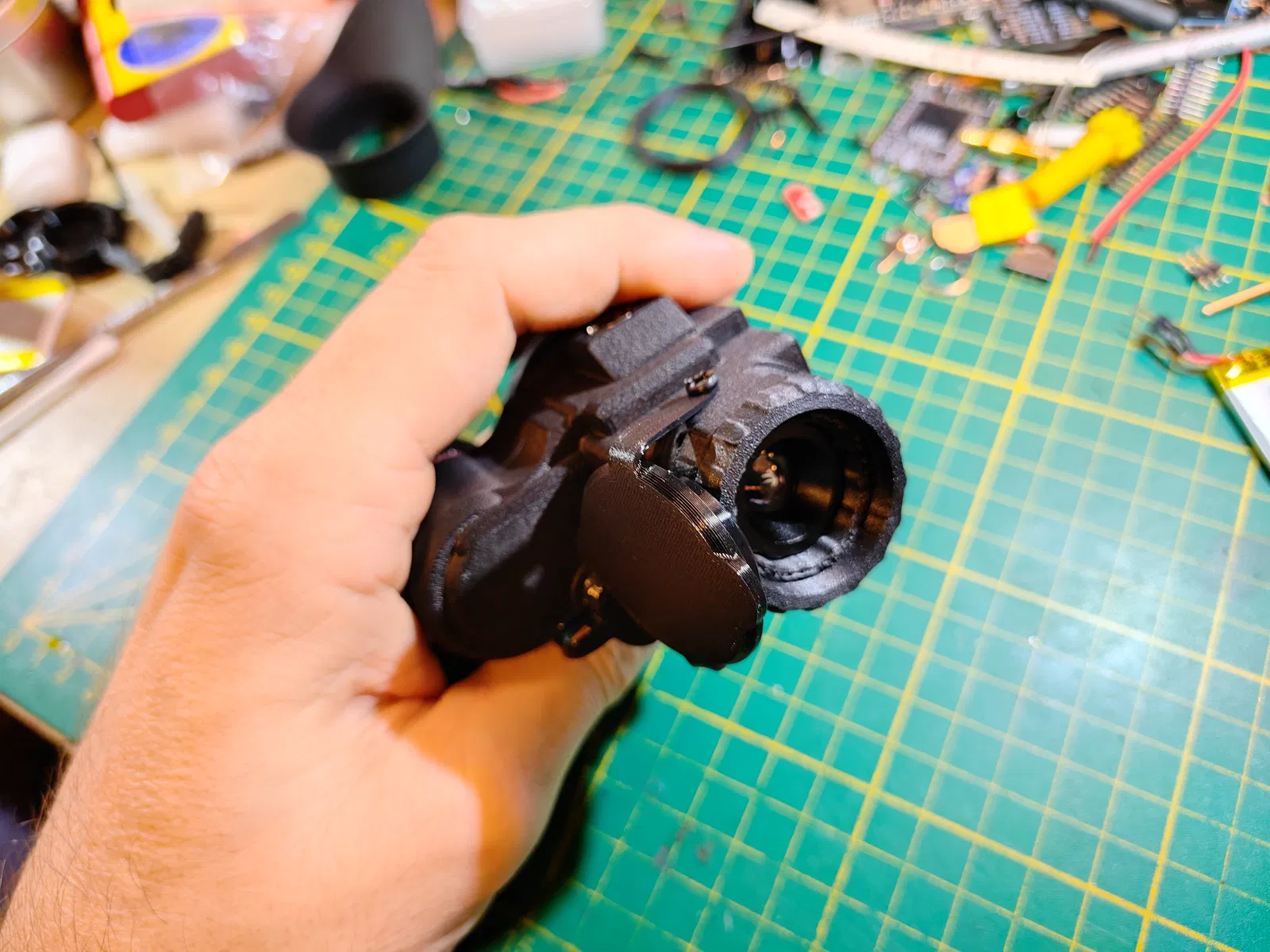

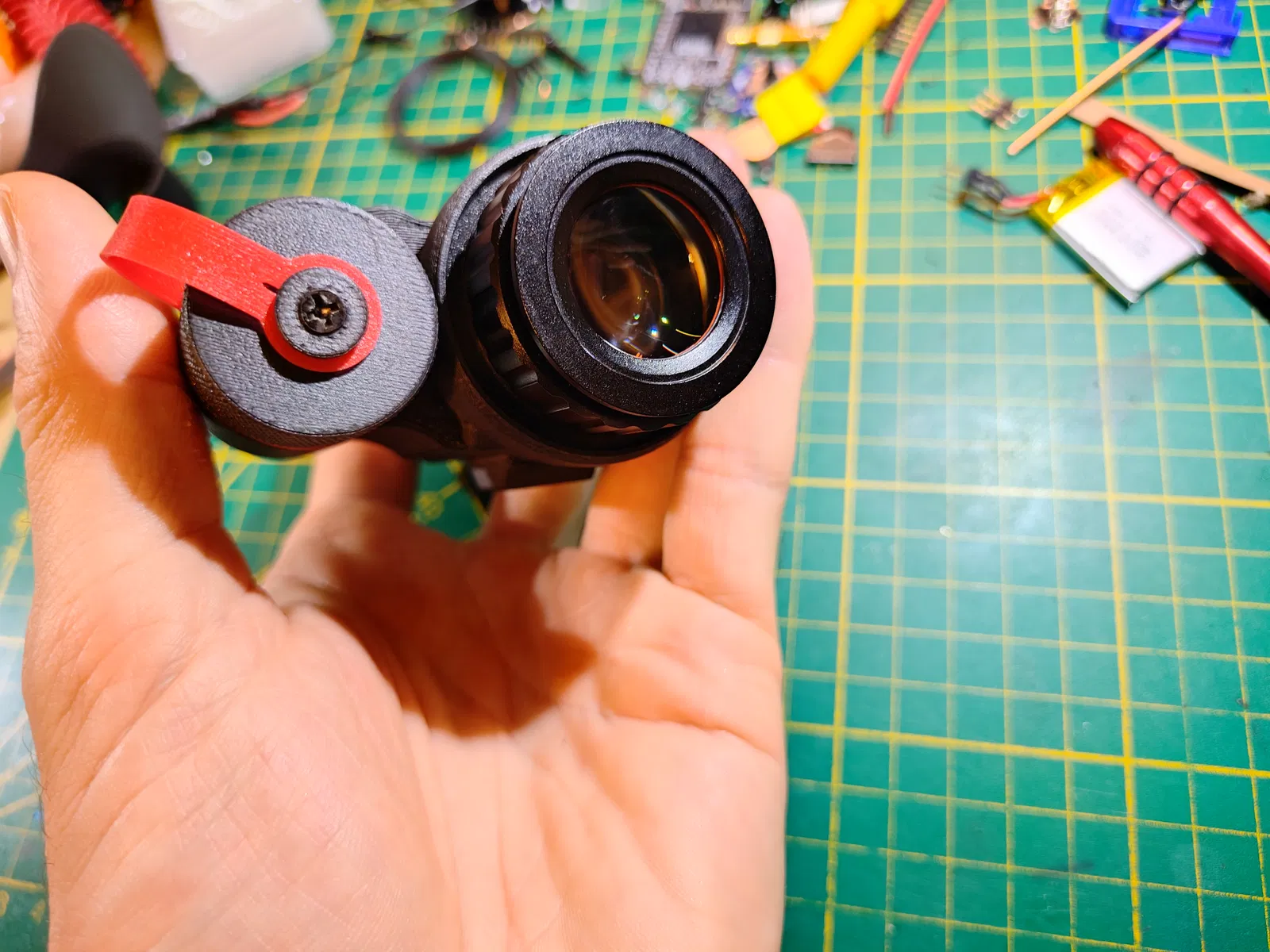

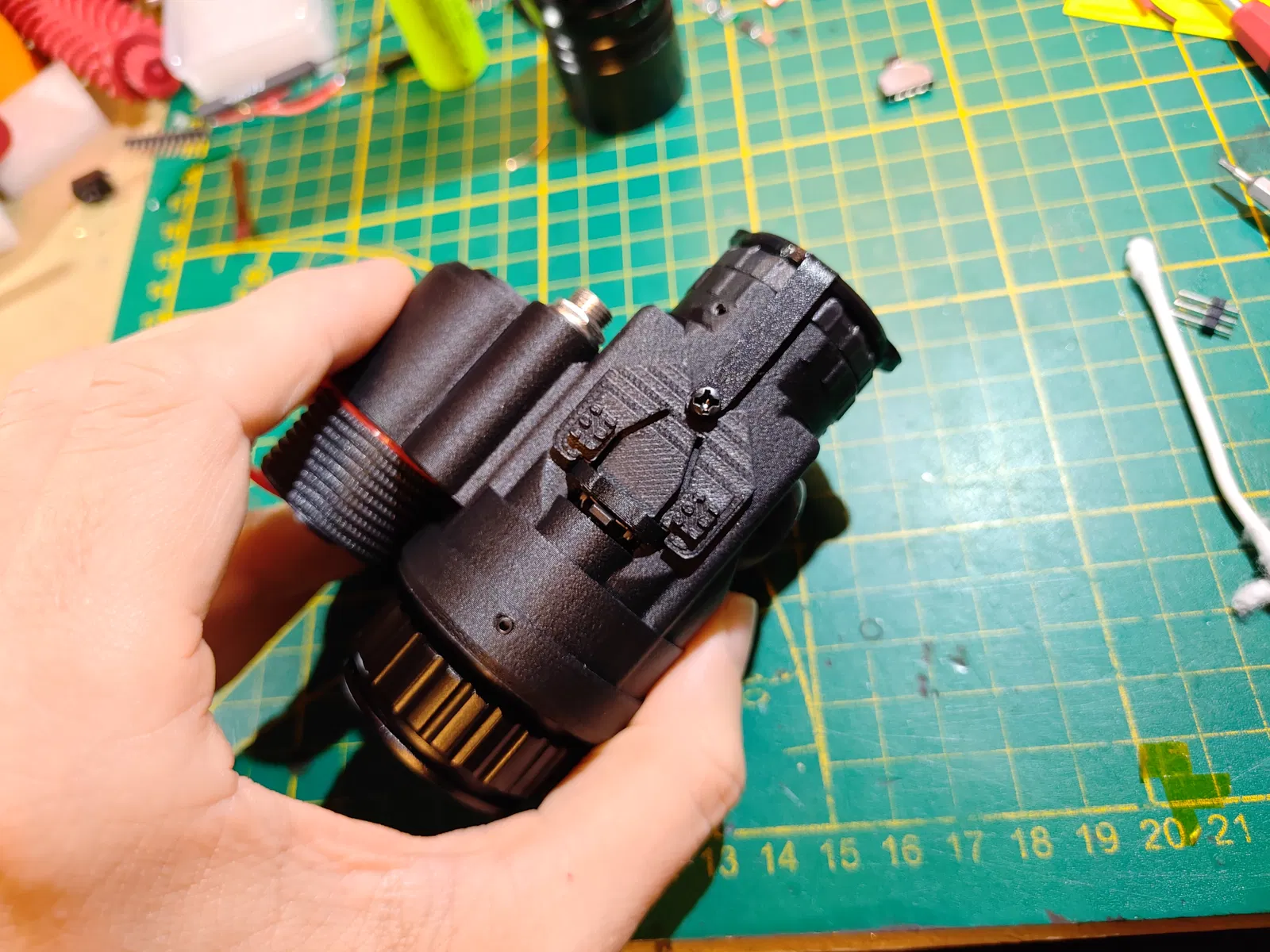

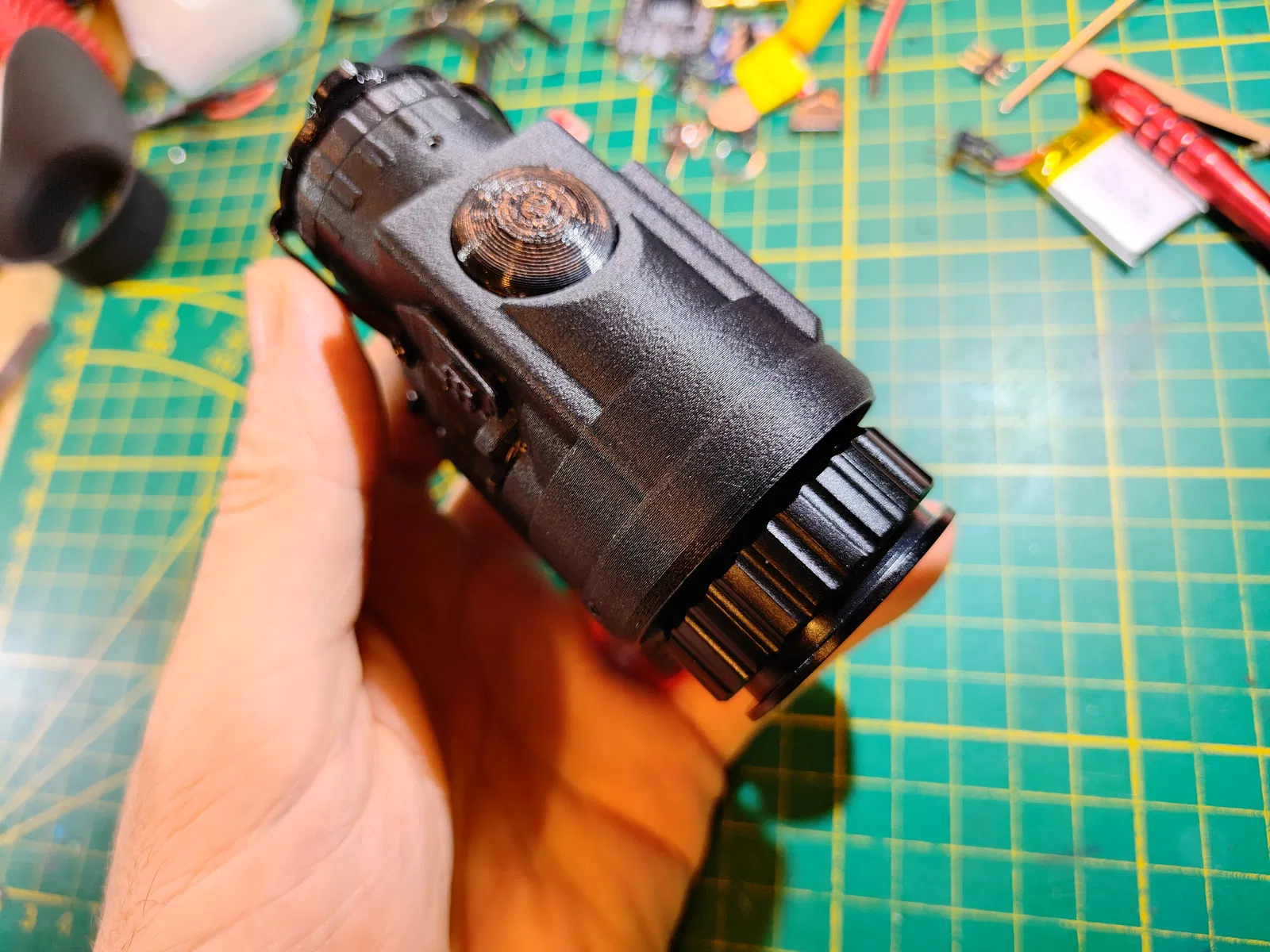

PVS "GREMLIN" sở hữu các thông số ấn tượng với mức giá cực kỳ phải chăng, bao gồm lõi nhiệt 640, khay pin 18350 Lithium-ion có thể thay nhanh, giắc cắm nguồn DC ngoài, zoom kỹ thuật số, các bảng màu và chế độ hiển thị, bộ lọc màu xanh lá và xanh dương, điều chỉnh độ sáng cùng khả năng lật ảnh ngang+dọc.

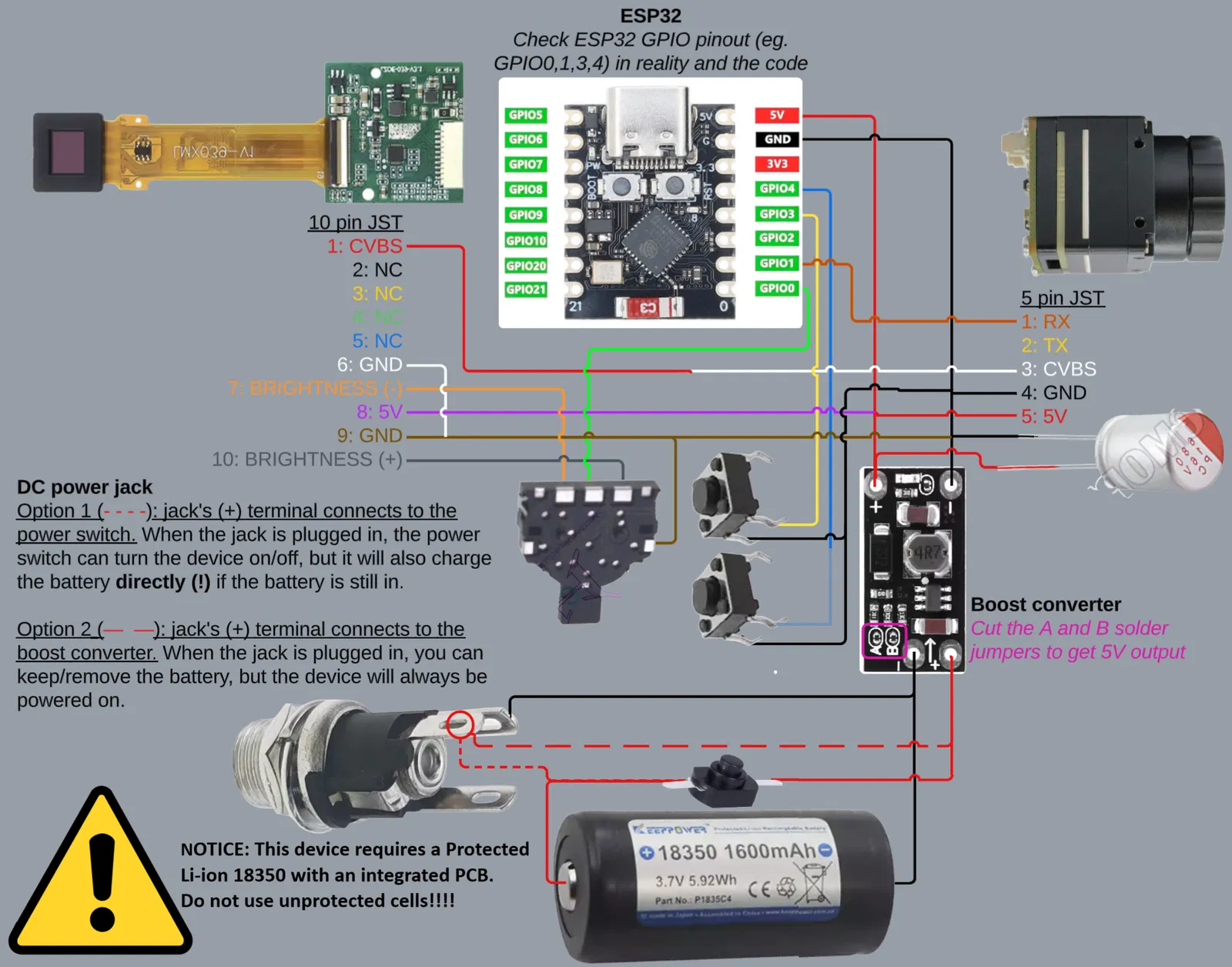

Khi dùng nguồn điện ngoài qua giắc DC, điện áp tối đa là 4.2V. Nguồn điện nên có công tắc riêng. Vui lòng xem sơ đồ nối dây trong hình.

!!!QUAN TRỌNG!!!!!!!! CHỈ sử dụng pin 18350 có mạch bảo vệ!! Gremlin không có BMS bên trong!!!!

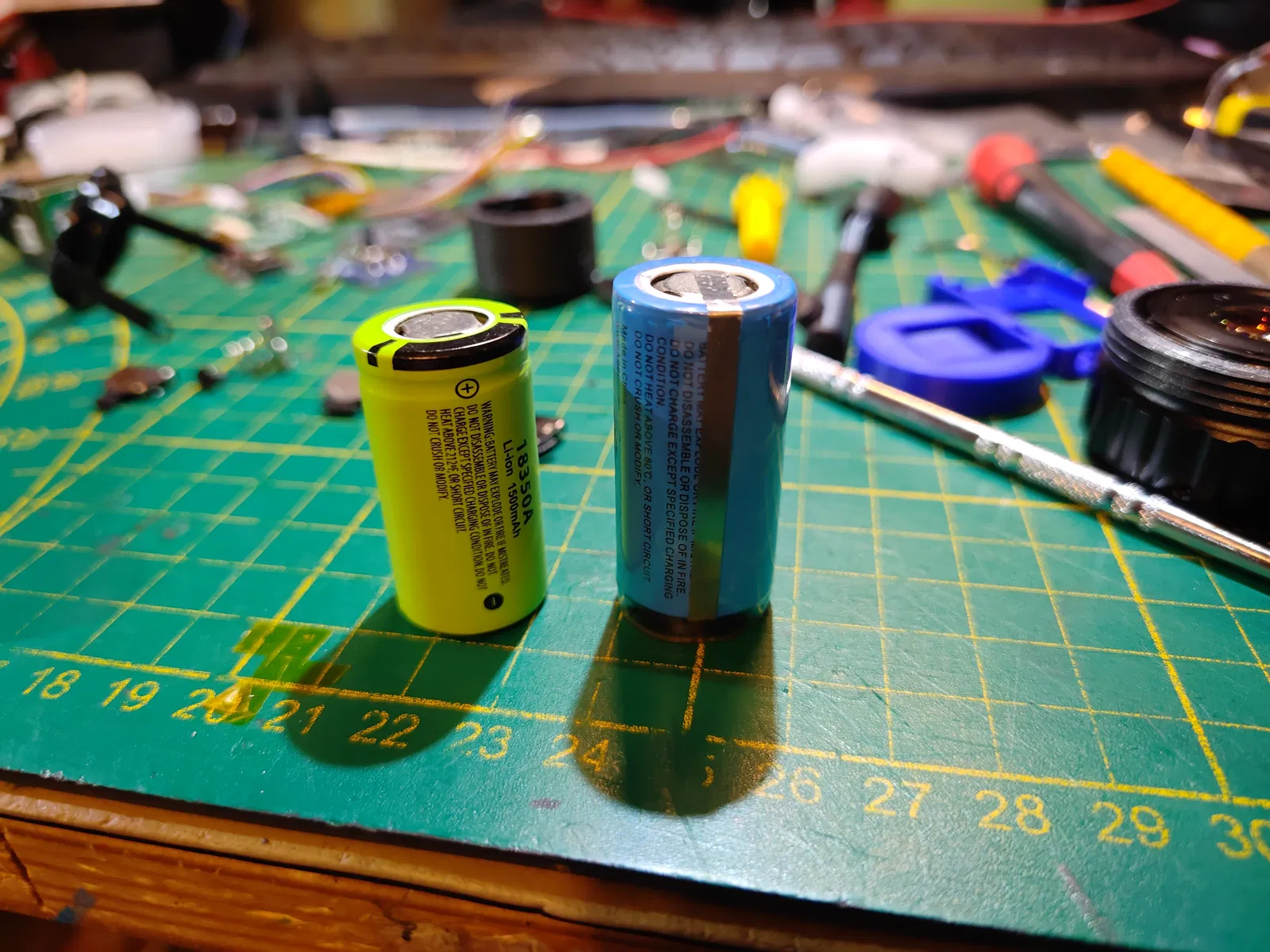

Bạn có thể dùng pin dùng một lần CR123A 3V nhưng CHỈ KHI KHÔNG dùng nguồn điện ngoài!!!!!!

Chỉ dùng nguồn điện ngoài (qua giắc DC) khi đã tháo pin và tuyệt đối không vượt quá 5V!

Tôi không chịu trách nhiệm nếu Gremlin của bạn bị cháy do không tuân thủ cảnh báo này!

CẬP NHẬT:

Cập nhật ngày 01.01.2026: Firmware mới cho ESP32 với hàng loạt tính năng và chức năng mới (V2.2.4) + Hướng dẫn khởi động nhanh giải thích các chế độ mới.

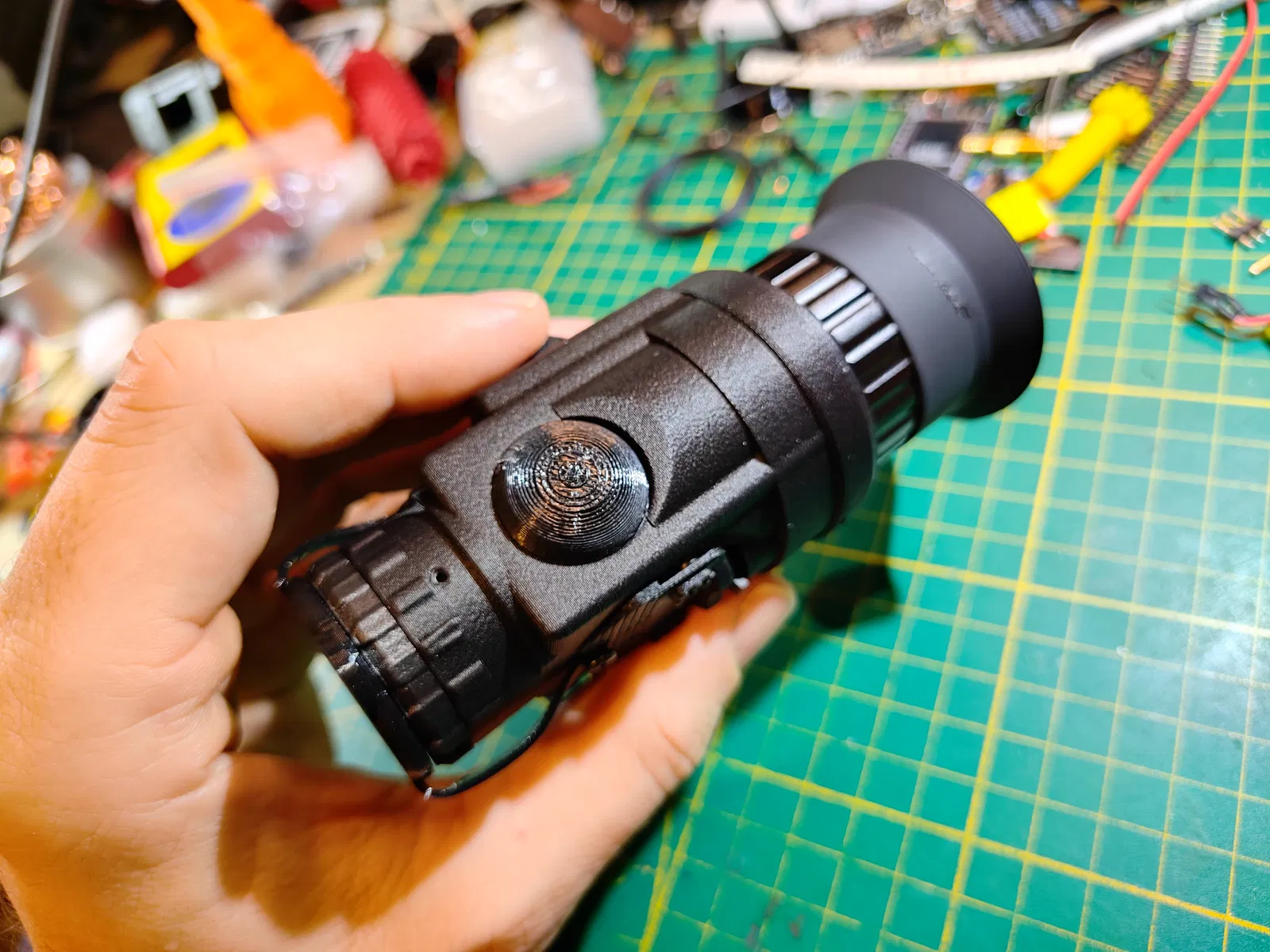

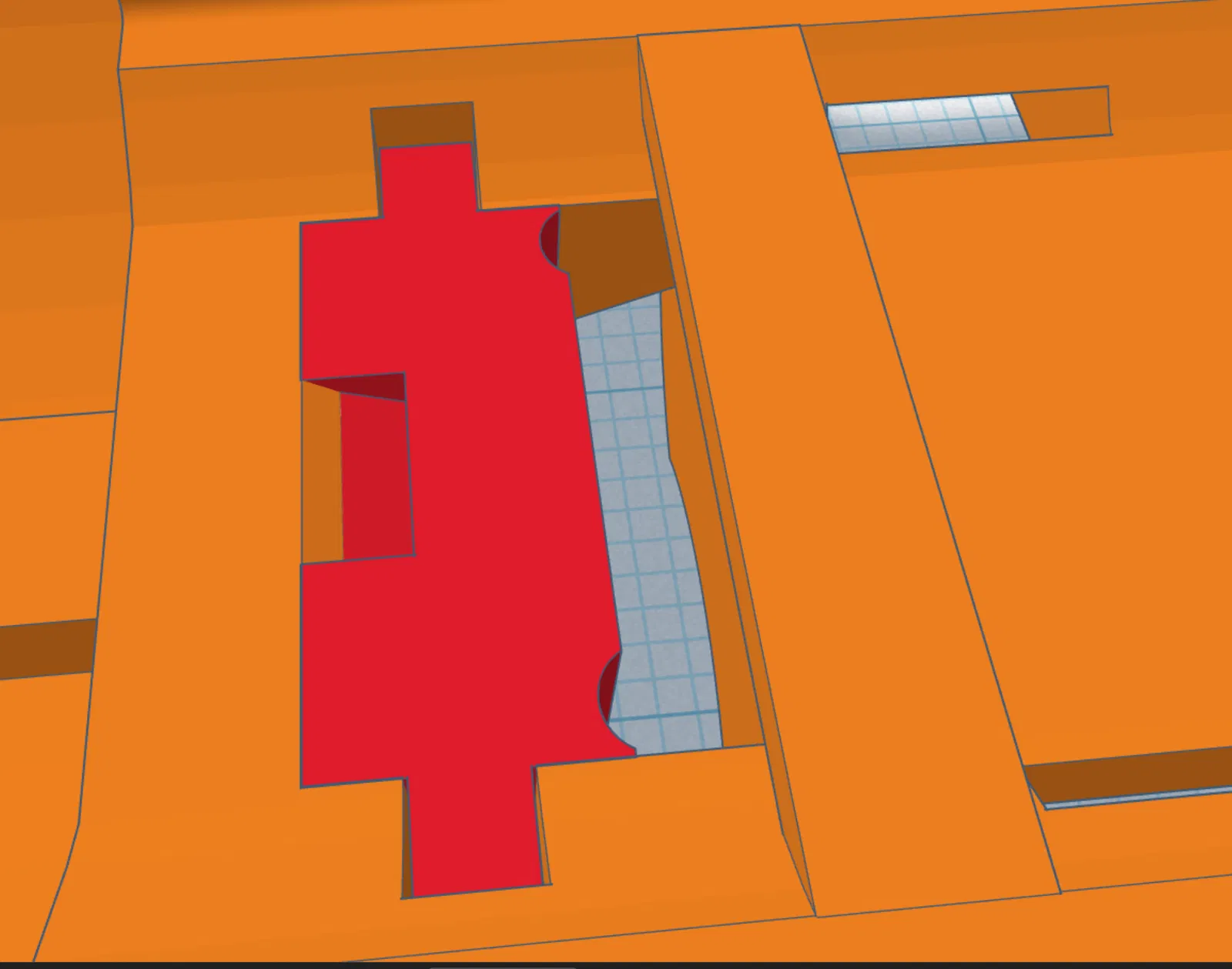

Cập nhật ngày 07.01.2026: Cập nhật thiết kế cho nút điều hướng 3 chiều. Không cần dán keo nữa. Nút 3 chiều có thể lắp từ bên trong với dây cáp đã nối sẵn. Lắp nút vào theo một góc và đẩy dưới gờ giữ. Nó sẽ được khóa bằng một clip giúp nút không bị rơi ra. Xem hình!

Thời lượng pin khi dùng viên 18350 1600mAh (với lõi nhiệt 640) là đúng 1 tiếng 30 phút!

Thời lượng pin với lõi 256 sẽ dài hơn đáng kể vì tiêu thụ ít điện năng hơn.

Các bước lắp ráp: (ĐANG TRONG QUÁ TRÌNH HOÀN THIỆN!!)

Lấy vòng ren trong của vỏ chính và ấn vào cho đến khi khớp và cân bằng. Cố gắng đặt song song, tránh bị lệch nếu không sẽ rất khó lắp. Căn chỉnh lỗ với rãnh của vòng ren để bắt vít cố định.

Quan trọng! Hãy căn chỉnh trước khi ấn vòng vào, vì khi đã lắp xong thì gần như không thể xoay được nữa!

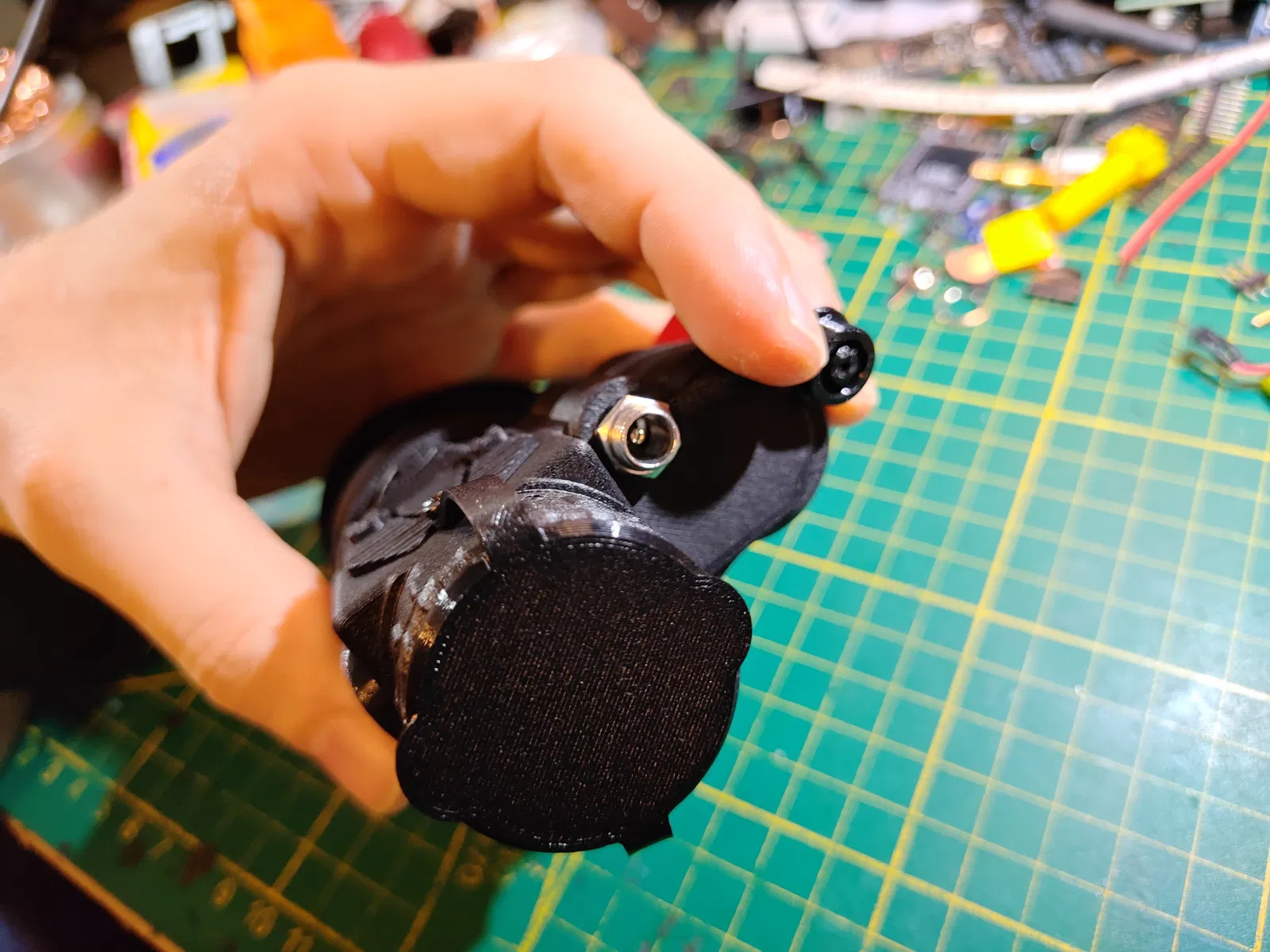

Việc đầu tiên là lắp giắc DC. Hàn dây đỏ và đen vào ĐÚNG các chân như sơ đồ! Sử dụng ống co nhiệt để cách điện kỹ trước khi đặt giắc DC vào vỏ và cố định từ bên ngoài. Công đoạn này khá tỉ mỉ. Lúc này bạn có thể lắp phích cắm TPU dưới đáy qua ren và dùng đai ốc cố định, không dùng vòng đệm lò xo!

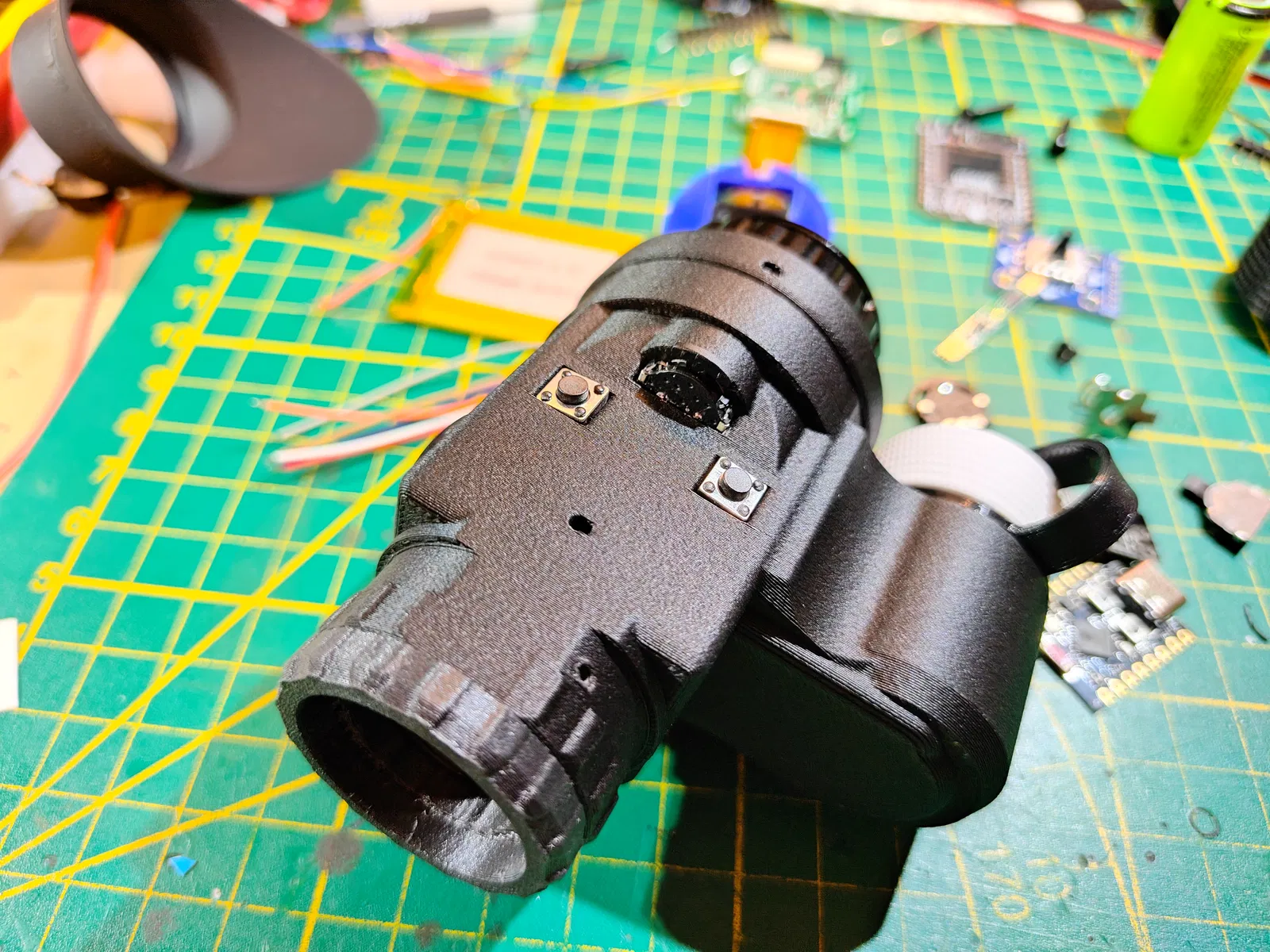

Sau khi lắp giắc, lấy hai nút bấm và dùng đồng hồ vạn năng kiểm tra xem chân nào kết nối khi nhấn. Cắt bỏ hai chân thừa, dùng giũa mài phẳng phần kim loại dư.

Hàn hai dây vào chân, dùng co nhiệt cách điện từng phần hở, sau đó luồn qua khe trên vỏ ngoài và ấn nút vào vị trí.

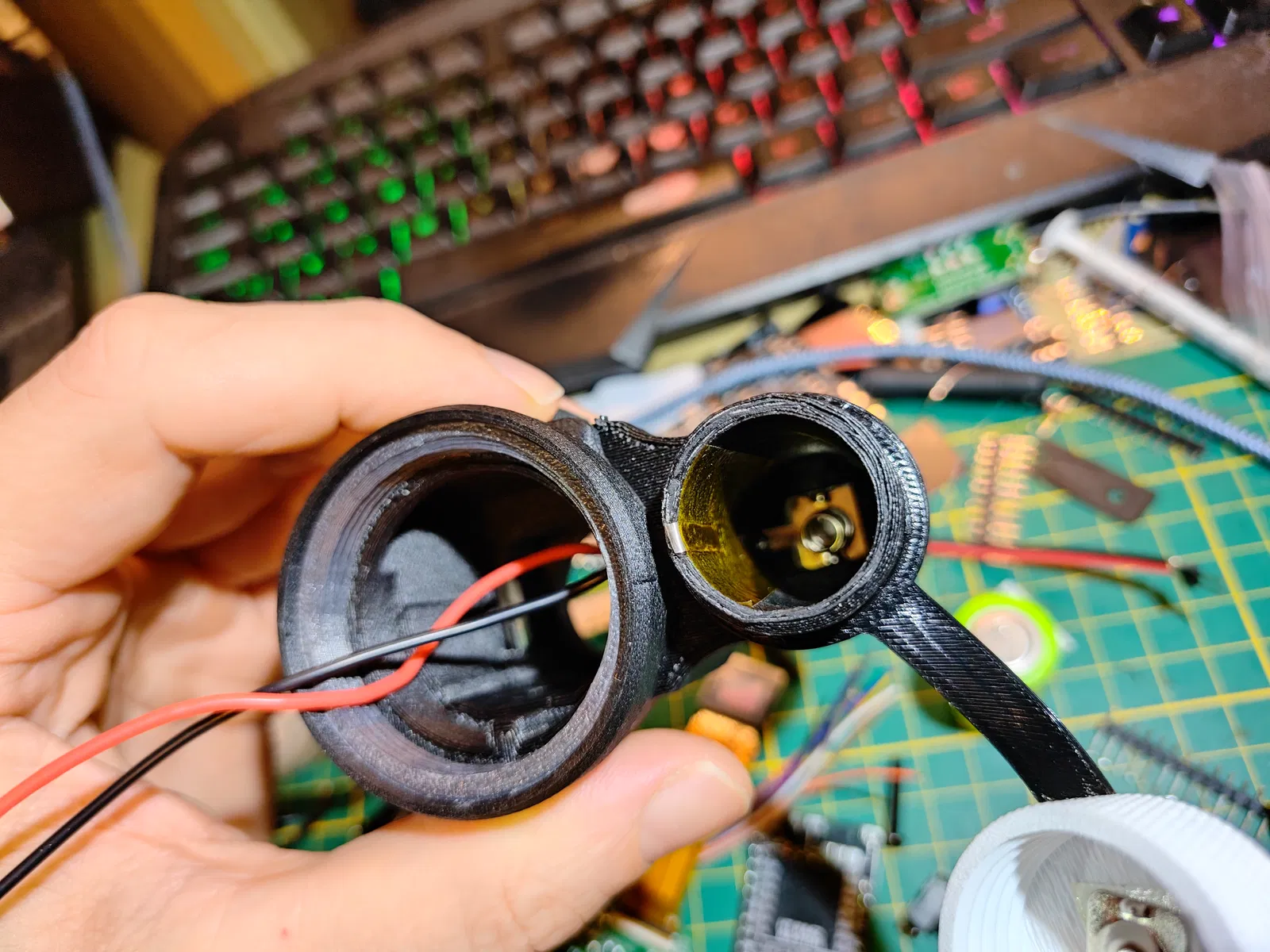

Lắp tiếp phần tiếp điểm pin có lò xo dưới đáy ngăn pin. Dùng băng dính hai mặt phía sau tiếp điểm và hàn dây đỏ vào chân tiếp xúc, luồn qua vách vào khoang chính.

Tiếp theo là phần trên của khoang pin. Cắt một dải kim loại mạ niken rộng 4mm, dài khoảng 4cm. Hàn dây đen vào phần dưới rồi luồn vào rãnh phía trên. Dải kim loại này cần nằm khít trong rãnh dọc theo thành trong, gập qua mép trên và dán bằng keo dán sắt. Dùng băng dính cách điện để tránh chạm pin.

Tại phần trên của ren, hàn một chấm thiếc làm điểm tiếp xúc cao nhất để khi đóng nắp sẽ chạm vào đĩa đồng phía trên.

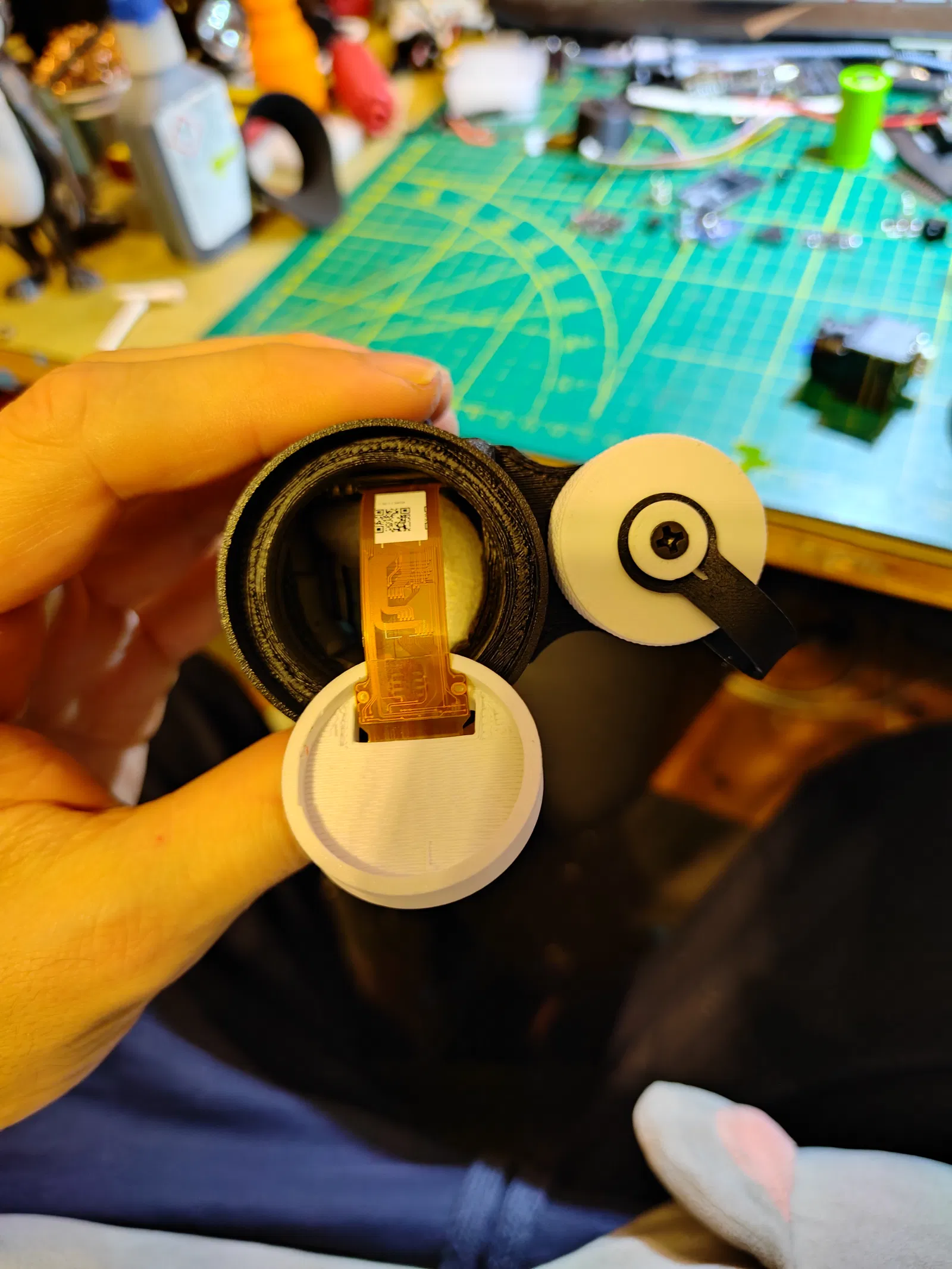

Tiếp theo, lấy tiếp điểm pin không có lò xo, cắt phần thừa để tạo thành hình vuông. Đặt lên đĩa đồng, dùng mỏ hàn làm nóng (dùng bề mặt chịu nhiệt như gốm, không dùng kim loại vì sẽ tản nhiệt nhanh) để hàn vào giữa đĩa rồi dán vào nắp bằng băng dính hai mặt. Hãy đảm bảo mặt phẳng, loại bỏ các gờ in 3D thừa.

Đảm bảo nắp pin xoay mượt mà, dải niken không bị vướng vào ren.

Bây giờ lắp công tắc nguồn chính (cần lắp trước khi cho camera vào vì nó nằm ngay phía sau). Dùng bìa cứng chèn vào giữa công tắc và thành vỏ để cố định. Công tắc sử dụng dây từ tiếp điểm pin có lò xo đã lắp trước đó (+ cực).

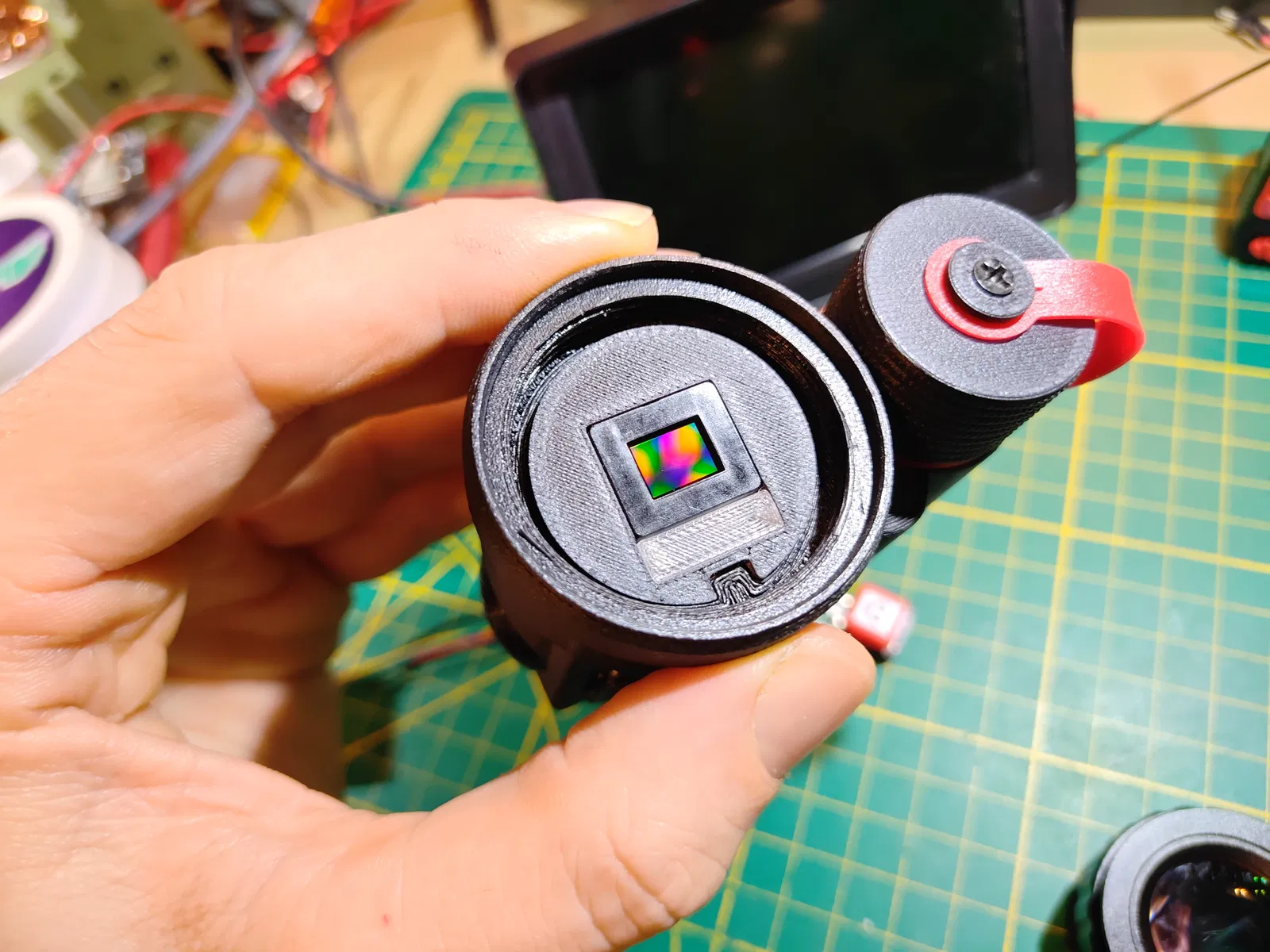

Khi đặt camera vào vỏ chính, cổng kết nối JST PHẢI hướng lên trên như hình! Nếu không, hình ảnh sẽ bị ngược khi kết nối màn hình. Dù có thể lật ảnh bằng phần mềm, nhưng tính năng zoom sẽ bị vô hiệu hóa (đây là giới hạn của firmware).

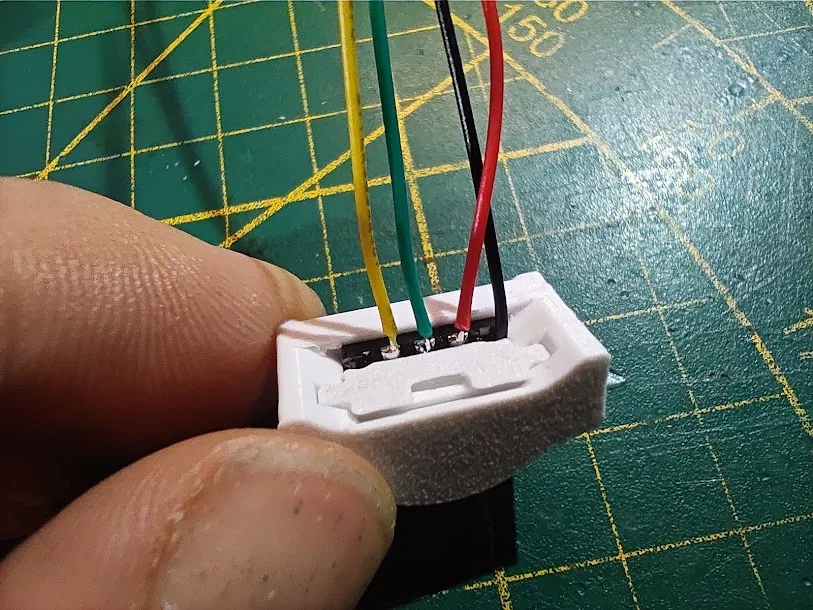

Kết nối dây JST 5 pin vào camera, có thể tháo đường TX vì không dùng đến (nhưng sẽ dùng cho bản GREMLIN V2!).

CHÚ Ý màu dây và hướng của đầu nối JST! Dây JST thường có màu khác nhau hoặc sai hướng chân cắm so với thực tế trên camera nhiệt!!

Đảm bảo bọc tất cả phần hở bằng băng Kapton hoặc co nhiệt. Khi đóng vỏ, các dây sẽ bị nén lại nên cần tránh để các mạch bị chập.

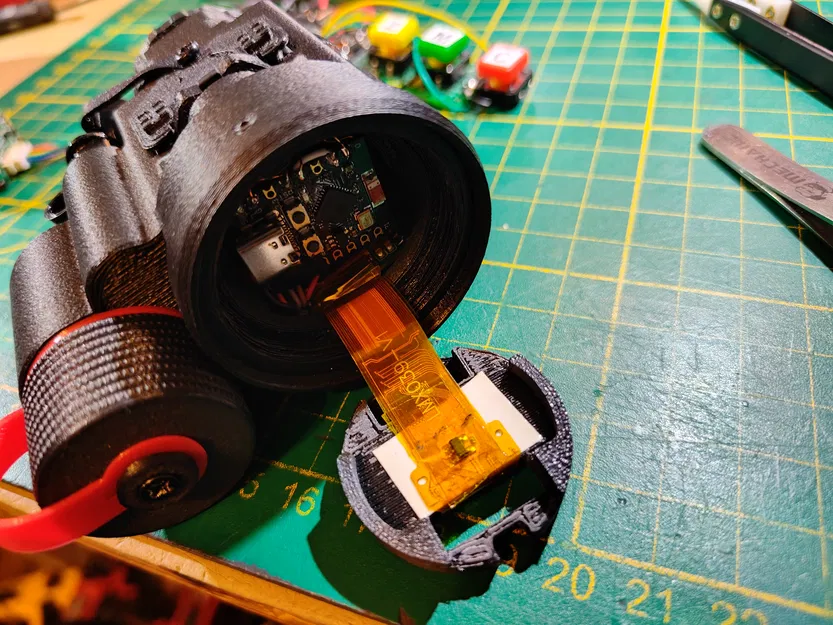

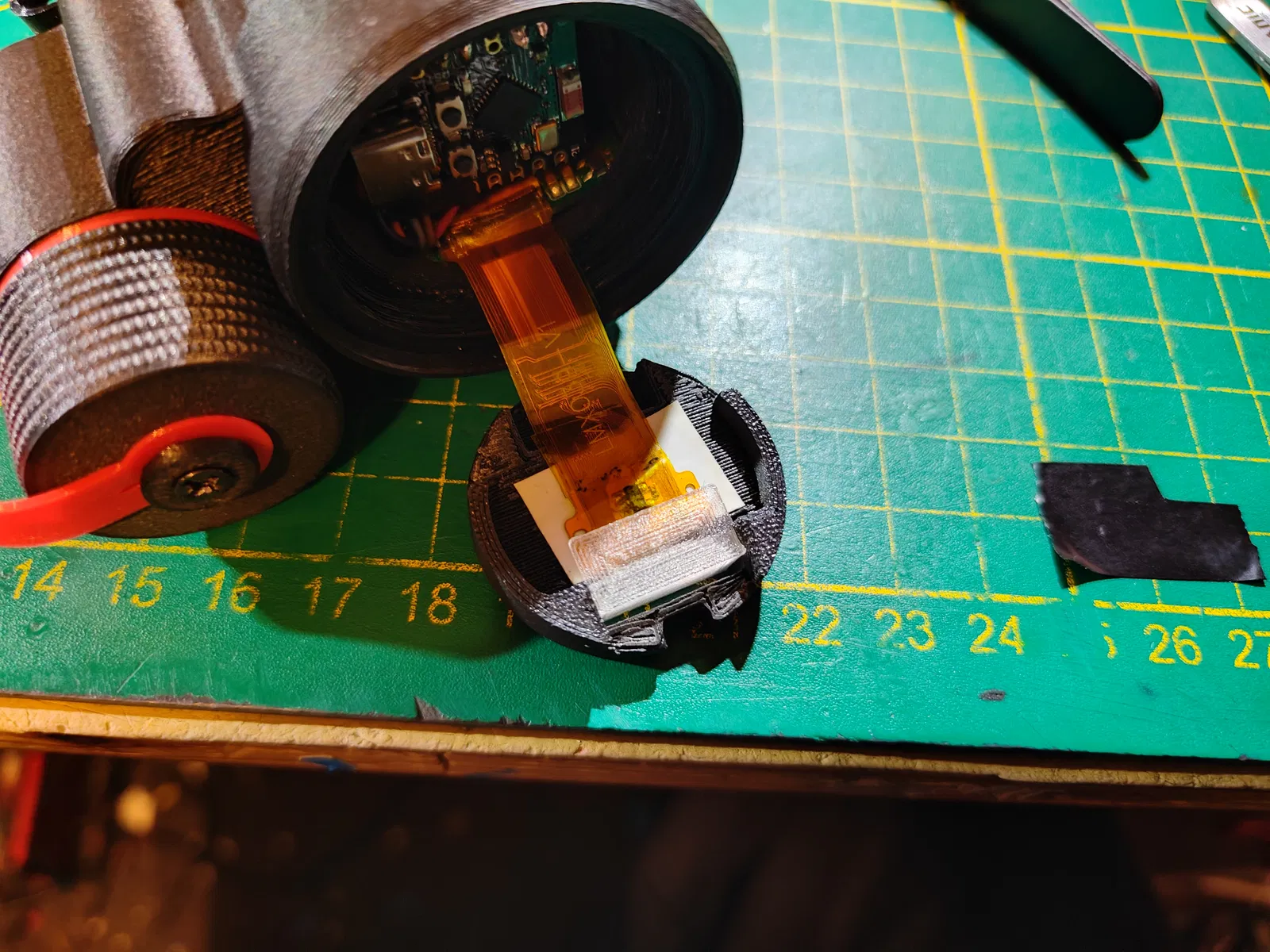

Lắp màn hình và bo điều khiển vào. Hạn chế tháo lắp dây cáp dẹt của màn hình vì rất dễ gãy. Kiểm tra sơ đồ chân JST 10 pin và tháo các dây "NC" để tiết kiệm diện tích. Bọc bo điều khiển bằng băng Kapton.

Bo điều khiển lắp phía trên camera, chỉ có một hướng lắp duy nhất khớp với phần hở của vỏ.

Đảm bảo dây công tắc không nằm sau bo mạch. Khi lắp xong, màn hình và dây sẽ nhô ra phía ngoài vỏ.

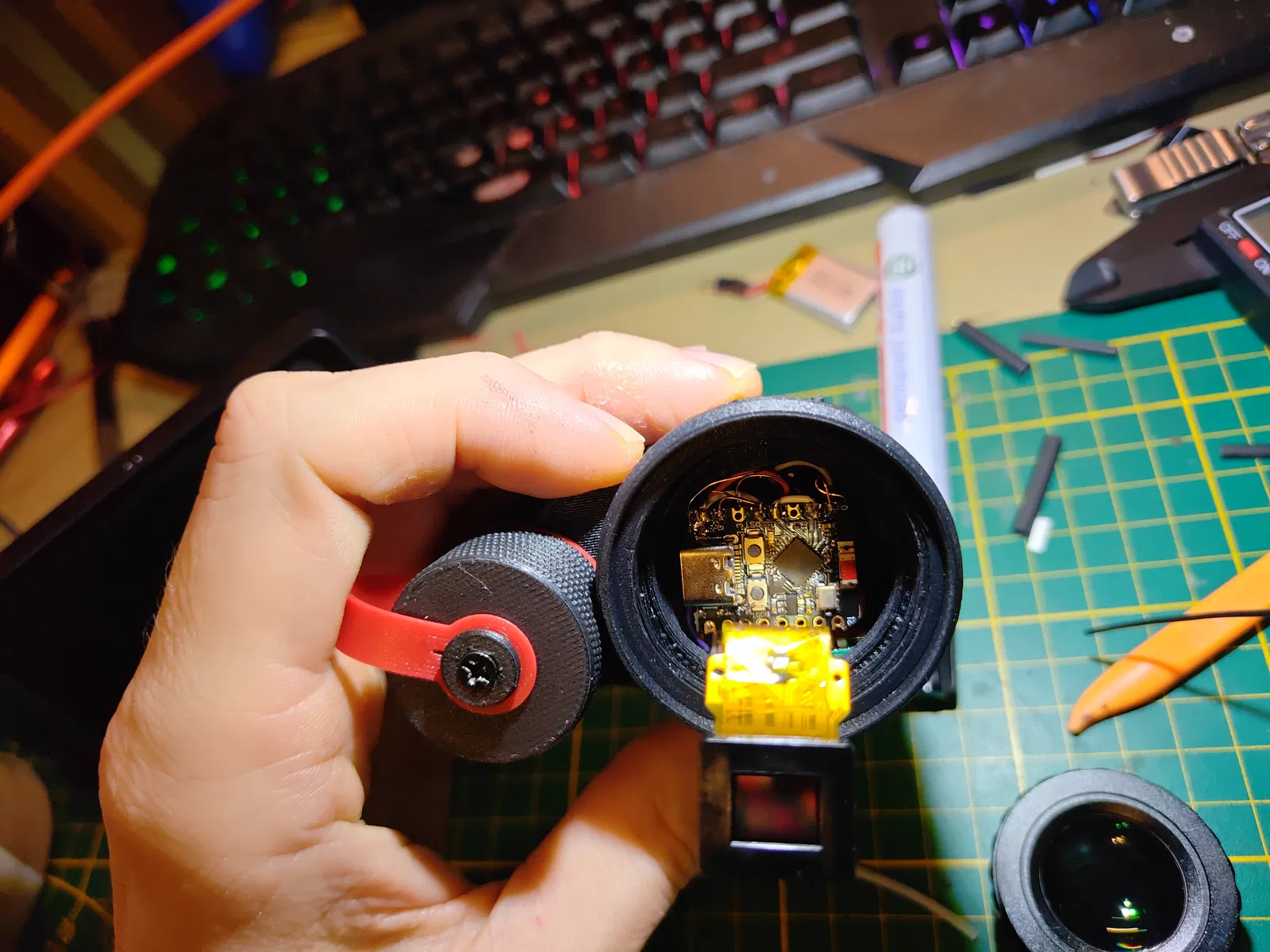

Định hướng lắp ESP32 rất quan trọng! ĐỪNG để chip wifi hướng về phía cáp màn hình, nhiễu sóng sẽ khiến kết nối mạng không ổn định!

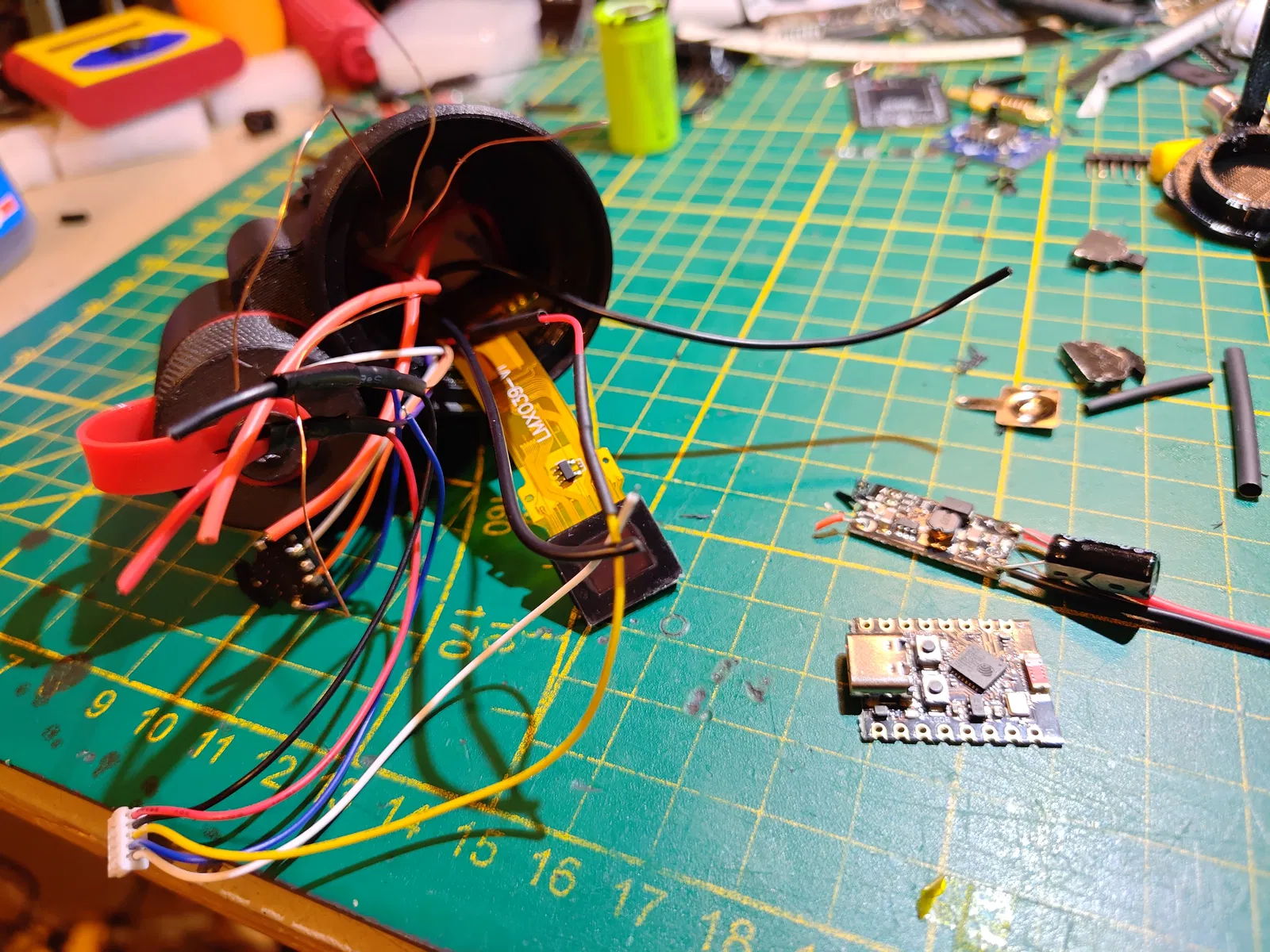

Hàn dây như hình để tránh gãy dây khi đẩy ESP32 vào. Có thể dùng keo UV để cố định dây phía sau ESP32.

Khi đóng Gremlin, hãy chú ý sắp xếp dây gọn gàng. Xoắn dây tín hiệu CVBS+/- để tránh nhiễu từ đường nguồn 5V gây gợn sóng hình ảnh. Làm tương tự với dây camera. Tránh để dây tín hiệu bắt chéo dây nguồn nếu có thể!

...................CÒN TIẾP????

Danh sách linh kiện:

Hai liên kết camera dưới đây là liên kết tiếp thị (affiliate). Bạn không mất thêm chi phí nhưng giúp tôi duy trì dự án và chia sẻ mọi thứ miễn phí.

Lõi nhiệt dòng Mini2: https://s.click.aliexpress.com/e/_ooy6s0V hoặc https://s.click.aliexpress.com/e/_ontNcM5

Đĩa đồng cho nắp pin: (23x1mm) https://de.aliexpress.com/item/1005004750923794.html

Ống kính NP18 18x: Lấy CẢ bộ ống kính! https://de.aliexpress.com/item/1005008394658301.html

Module tăng áp: THÁO tiếp điểm A, B để thiết lập 5V! https://de.aliexpress.com/item/1005004910145161.html

Tụ lọc cho module tăng áp: 16V 680uF 6x12mm https://de.aliexpress.com/item/1005006804565476.html

Công tắc nguồn chính: https://de.aliexpress.com/item/1005009931587839.html

Màn hình 0,39": với AV 3 màu https://de.aliexpress.com/item/1005008087046449.html

ESP32: https://de.aliexpress.com/item/1005008212278653.html

Công tắc điều hướng 3 chiều: https://de.aliexpress.com/item/1005007740778934.html

Nút bấm: 6x6x4.3mm https://de.aliexpress.com/item/1005002550688671.html

Giắc JST 1.25 5 pin: https://www.amazon.de/vuniversum-1-25mm-Female-Stecker-Kupplung/dp/B0BNF6J1RJ

Giắc nguồn DC: 5.5x2.1 đực và cái https://de.aliexpress.com/item/1005006961841568.html

Pin 18350 Lithium-ion có mạch bảo vệ 1600mAh: https://de.aliexpress.com/item/1005008707918811.html

Tiếp điểm pin: https://de.aliexpress.com/item/1005009033623918.html

Ốc vít ren chìm: https://de.aliexpress.com/item/4000296447009.html

Dải kim loại mạ niken: 2M 0.15x8mm (cắt 4mm) https://de.aliexpress.com/item/1005008677101885.html

Dây điện: 28 hoặc 30AWG https://de.aliexpress.com/item/1005009046725725.html

Ốc vít chỉnh tiêu cự (M2,5 x4mm): https://de.aliexpress.com/item/1005007404470826.html

Ốc vít nắp TPU (M3 6mm): https://de.aliexpress.com/item/1005009140378459.html
