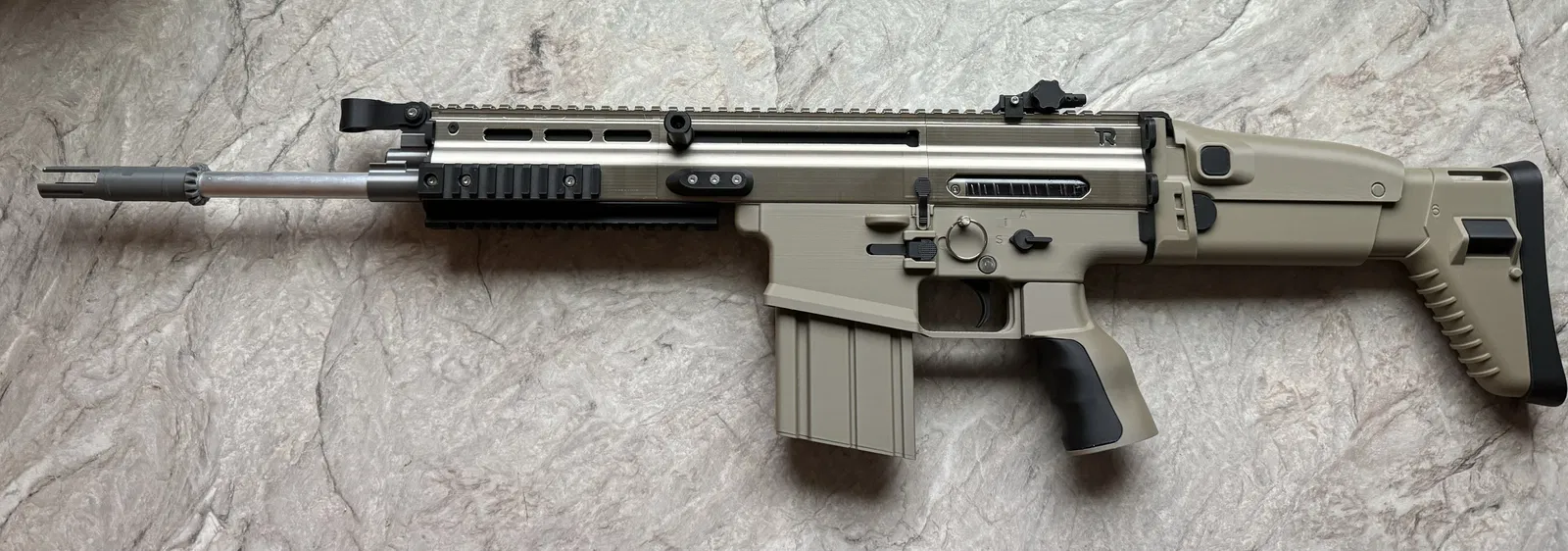

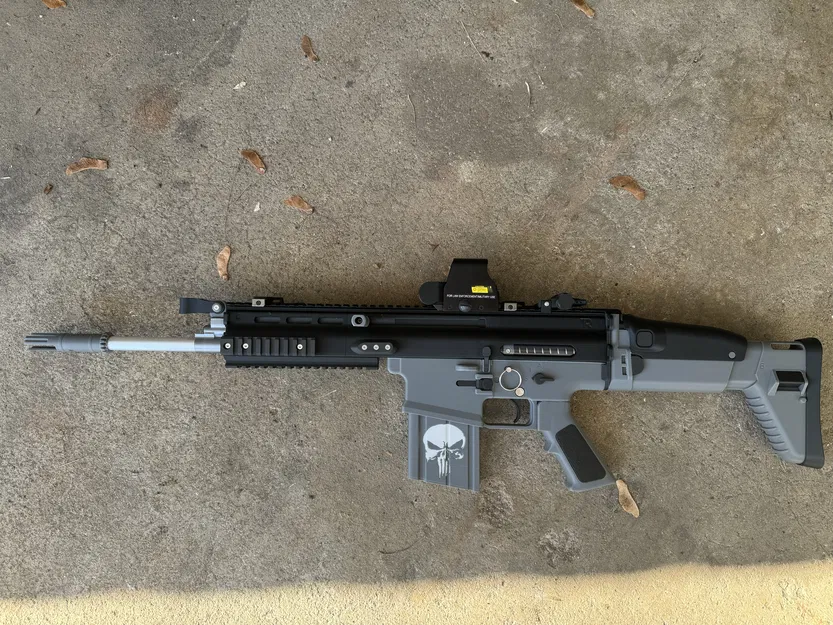

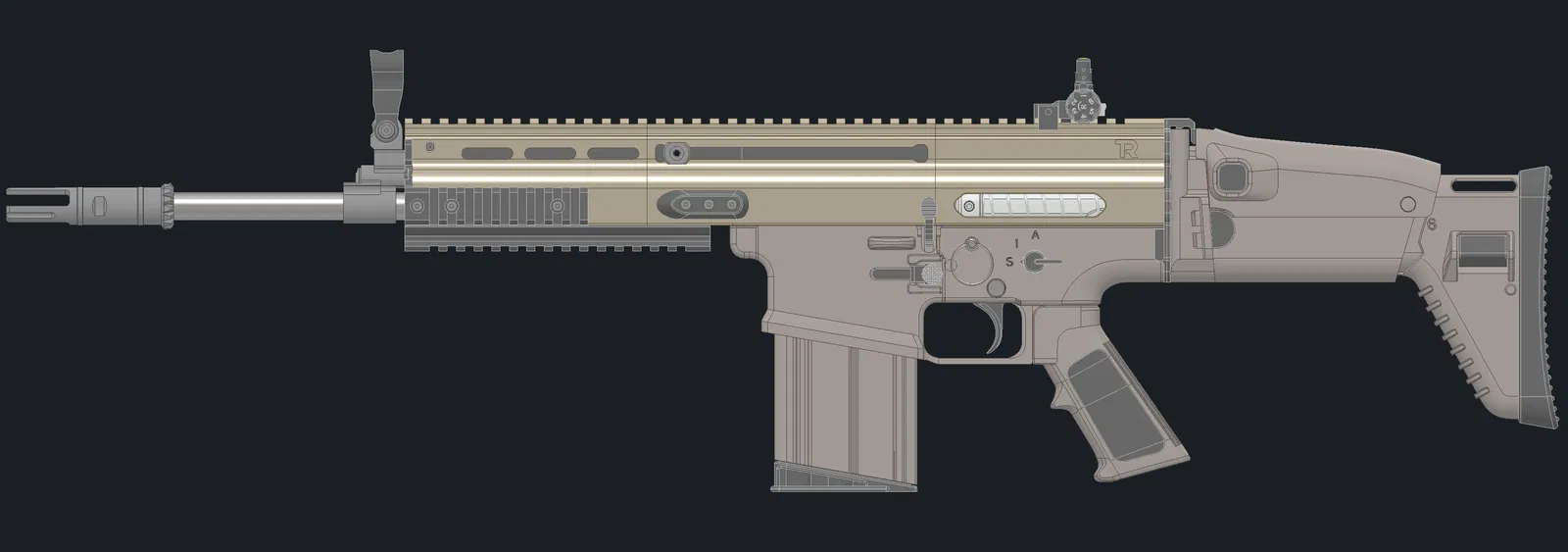

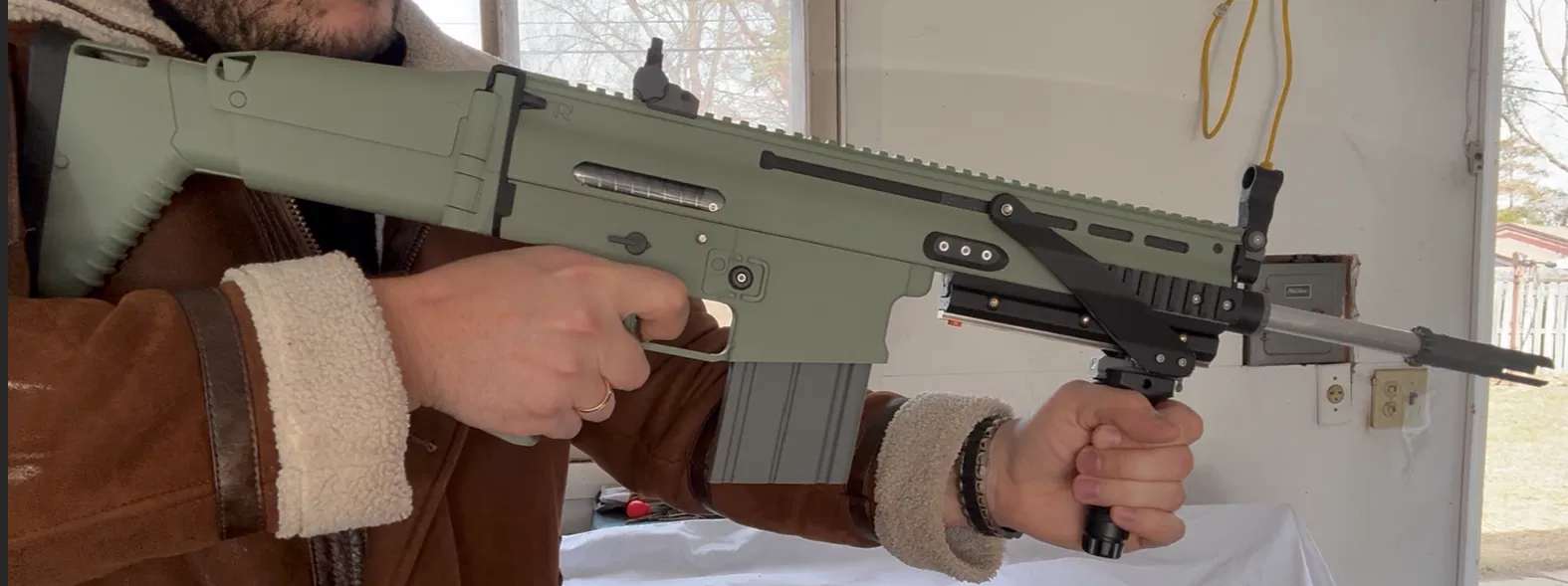

ScarT MK17 - Súng bắn đạn foam (Foam Dart Blaster)

Các tính năng chính:

• Tương thích với đạn foam loại ngắn (half-length)
• Sử dụng lò xo K25/K26
• Tỷ lệ mô phỏng giống vũ khí thật
• Chốt giữ băng đạn hai chiều hoạt động mượt mà
• Thiết kế cứng cáp với các chi tiết ren đồng (heatset inserts), phần khung chính làm từ thanh ren M4x500mm và thanh kim loại phẳng
• Báng súng rút gọn được với chốt tháo nhanh (3 vị trí)
• Lắp ráp đơn giản, gồm 3 cụm linh kiện chính (xem hướng dẫn qua video)
• Cơ chế trả lò xo tự động
• Thước ngắm trước và sau dạng gập có lò xo
• Các chi tiết dễ in, phần kim loại không cần máy móc phức tạp (đã bao gồm khuôn gá cho các linh kiện kim loại)

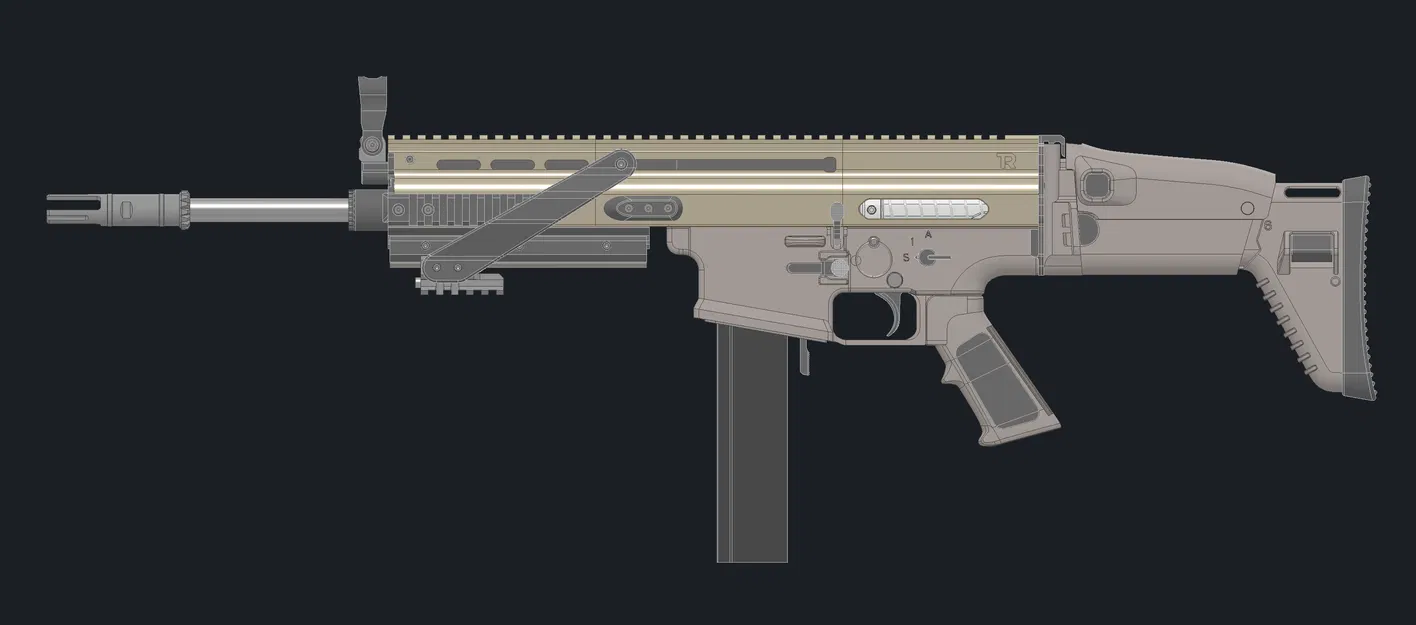

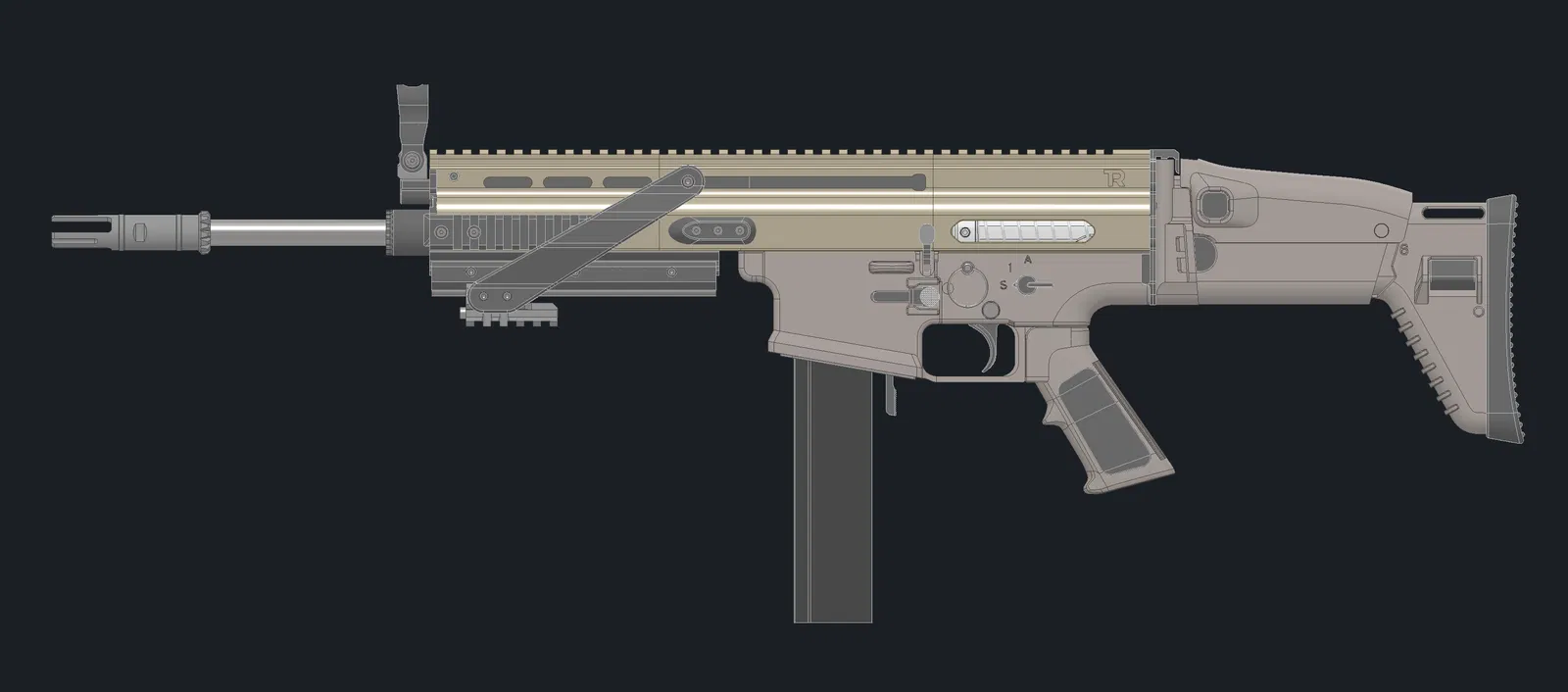

• Sẵn sàng để thi đấu với adapter gắn băng đạn Talon và phụ kiện bơm lên đạn (hình 2)
• Bộ tệp đi kèm gồm nhiều thiết kế tay cầm, báng súng và móc dây đeo trước khác nhau

Nếu bác nào quan tâm đến linh kiện phần cứng hoặc muốn xây dựng hoàn chỉnh, cứ tự nhiên liên hệ để biết thêm thông tin nhé.

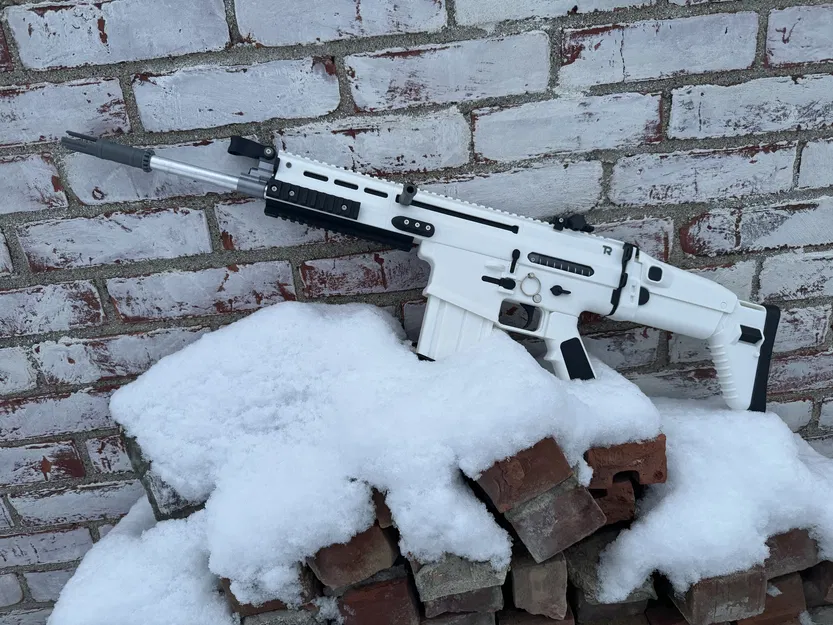

Lưu ý: Không sử dụng ở nơi công cộng, đặc biệt là với phối màu giống súng thật (như hình mẫu của mình). Tuyệt đối không sử dụng khi chưa gắn đầu bịt màu cam, vì người khác sẽ khó phân biệt được đây chỉ là đồ chơi.

Video hướng dẫn:

Demo:

Lắp ráp:

Chế tác linh kiện kim loại:

Danh sách linh kiện phần cứng (Hardware):

-----------Băng đạn (Mag)----------- 2x Vít M3x8 SHC 2x Ren đồng M3x5x6 1x Lò xo băng đạn Talon

-----Thân dưới (Lower Receiver)----- 2x Vít M3x55 SHC 1x Vít M3x35 SHC 1x Vít M3x10 SHCS (hoặc M3x12) 3x Ren đồng M3x5x6 1x Chốt tháo nhanh 6x45mm 1x Chốt Clevis 6mm x 30mm 1x Lò xo nén 1x 8x15mm 1x Lò xo nén 0.4x4x25 1x Miếng nhựa PLA 1,75mm

-----------Báng súng (Stock)----------- 1x Vít M3x55 SHC 1x Vít M3x8 đầu âm (Countersunk) 2x Ren đồng M4x6x6 2x Thanh ren M4x500 1x Lò xo kéo 0,65x6,6x10 2x Vít M3x10 SHC 4x Vít M3x8 đầu âm 2x Thanh kim loại phẳng 272mm x 1/2" x 1/8" (đã gia công)

--------Thước ngắm trước-------- 2x Vít M3x8 đầu âm 3x Vít M3x6 đầu âm 1x Lò xo nén 0.4x4x25

----------Thước ngắm sau---------- 1x Lò xo nén 0.4x4x25 1x Vít M3x8 đầu âm

------Thân trên (Upper Receiver)------- 8x Ren đồng M3x5x6 1x Ren đồng M4x6x6 11x Vít M3x8 đầu âm 6x Vít M3x6 đầu âm 1x Vít M4x60 SHCS 4x Vít M3x8 SHCS 2x Vít M3x10 SHCS 1x Vít M3x12 SHCS 1x Vít M3x16 SHCS 1x Lò xo nén K25/K26 1x Thanh ren M4x420mm (đã gia công) 1x Ống nhựa Polycarbonate trong suốt 32x30x145mm (đã gia công) 1x Ống nhôm 28x24x300mm (đã gia công) 1x Nòng nhôm 16x13x400mm 1x Lò xo 1x12x305mm 4x Gioăng cao su (O-Ring) 30ODx26ID 2x Gioăng cao su -012 1x Gioăng cao su 22ODx18ID 2x Thanh Carbon 2mmx200mm 2x Vít chí M3x6 1x Đai ốc M4 1x Đai ốc nòng M4x16

-----Lắp ráp chung------ 1x Vít M3x12 SHCS 2x Đai ốc nòng M4x16

Mỡ bôi trơn, Keo dán (Gorilla), Bộ lục giác, Mỏ hàn, Dây cước (chỉ bền).

Để gia công các linh kiện kim loại: Cưa kim loại, dụng cụ loại bỏ bavia, dũa, và máy khoan kèm mũi khoan/mũi vát.

• Cài đặt in: 3 lớp vỏ (Walls), 15% Gyroid infill, cần có support cho hầu hết các chi tiết lớn (tệp 3mf đã bao gồm cài đặt support của mình).

Lưu ý: Mình không ngại nếu các bạn tạo các bản chỉnh sửa (remix), miễn là chỉ giới hạn ở một số linh kiện để tăng công năng hoặc thẩm mỹ.

Lời cảm ơn đặc biệt: Cảm ơn @Krazy_Kid59 vì tệp Bluegun tuyệt vời, giúp mình chuyển đổi sang phiên bản nerf. Cảm ơn @Sillybutts vì cảm hứng in 3D nerf.

Lưu ý pháp lý quan trọng: Mình tuyên bố đây là súng đồ chơi. Mình không chịu trách nhiệm cho bất kỳ hoạt động phi pháp hay sai trái nào sử dụng sản phẩm này. Người sở hữu có trách nhiệm tuân thủ luật pháp địa phương.
