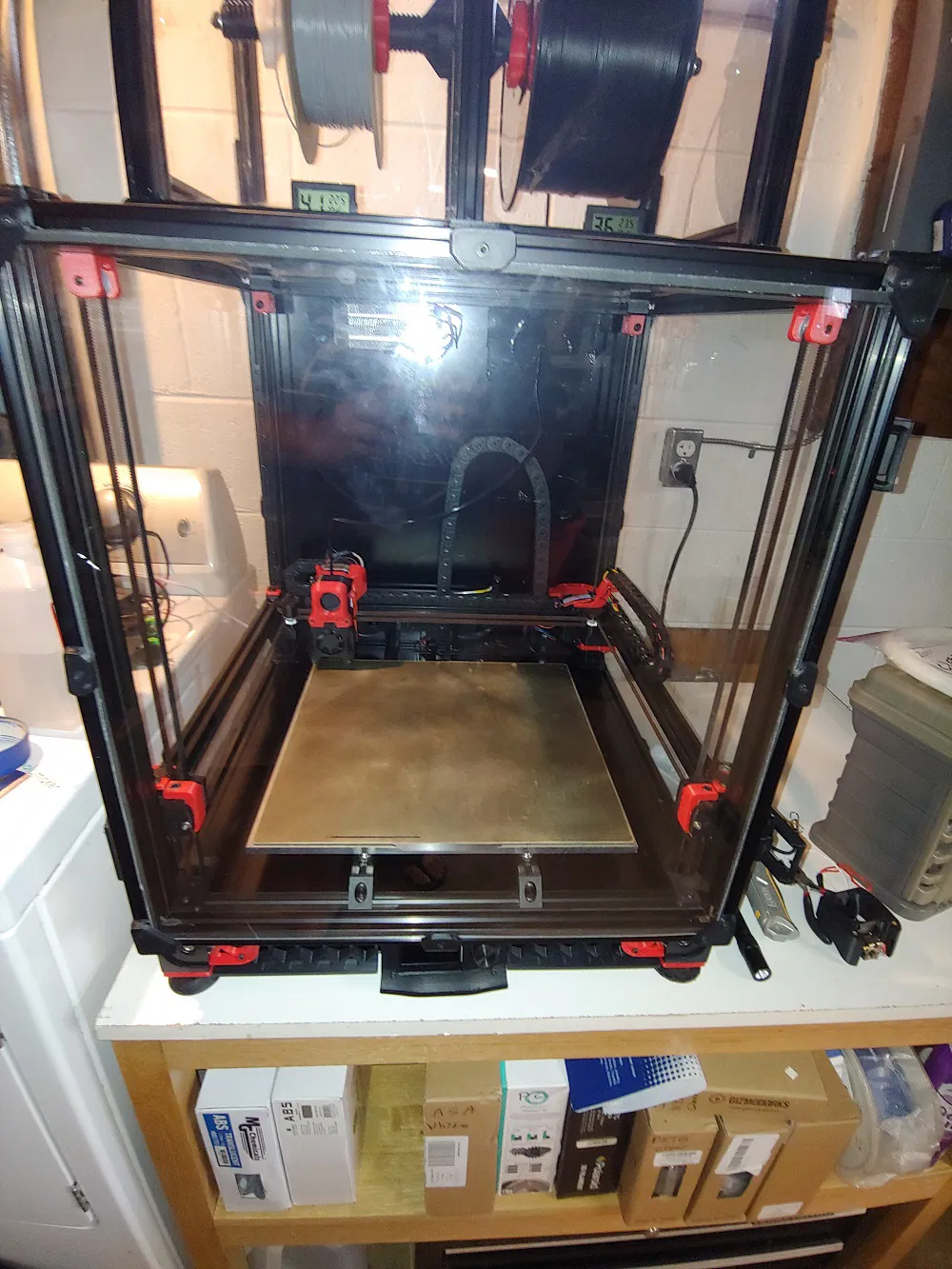

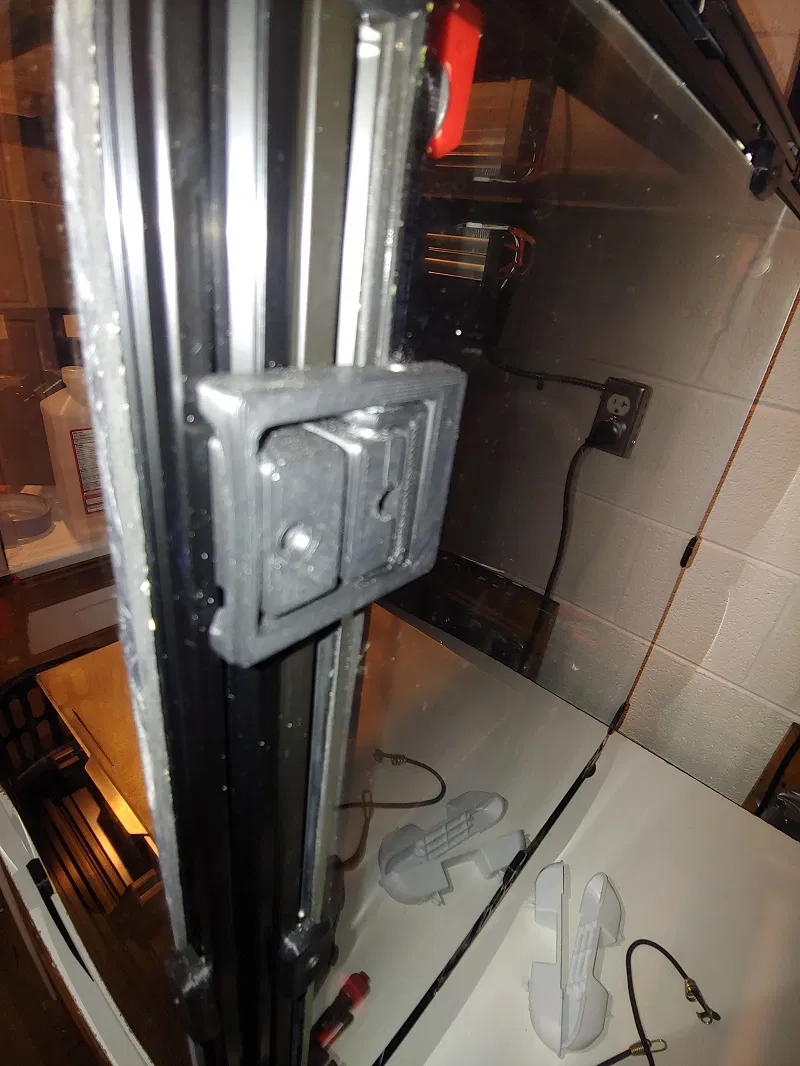

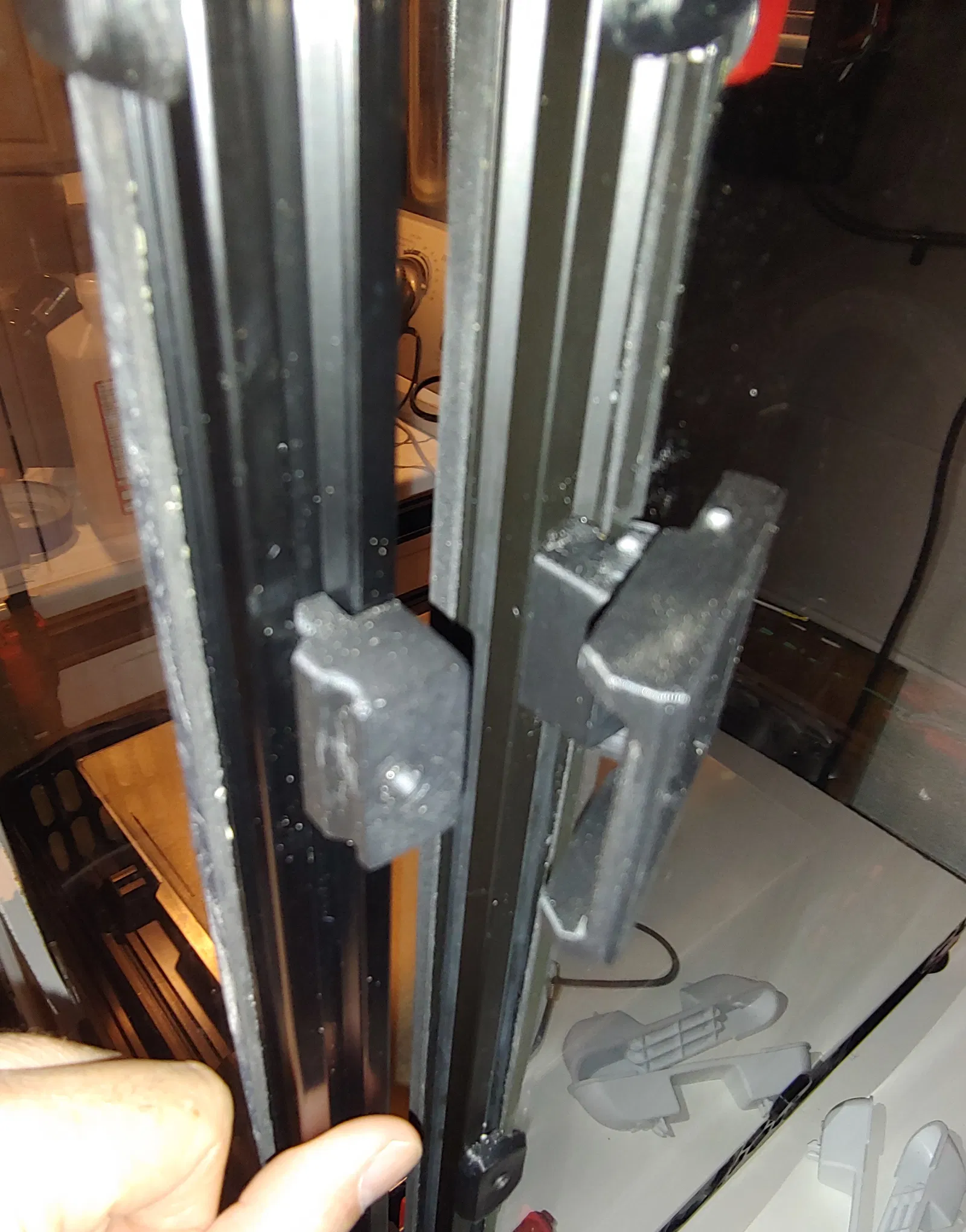

Chốt cài thanh nhôm 2020 cho bản mod Voron Fridge Door

Bản remix từ "Voron 2.4 Filament Latch" cho tấm ốp hông, được chuyển đổi thành chốt cài cho bản mod "Fridge Door". Mình hy vọng sẽ làm ra một phiên bản chỉn chu hơn khi kỹ năng CAD tiến bộ, nhưng hiện tại phiên bản này đã hoạt động khá ổn rồi.

Máy in của mình sử dụng gioăng xốp 1mm và tấm ốp hông mica 3mm. (Thông số kỹ thuật đã được thay đổi thành gioăng xốp dày 3mm sau khi máy mình đã lắp xong). Các chi tiết có thể cần chỉnh sửa lại nếu gioăng xốp hoặc tấm ốp hông của bạn có độ dày khác.

Tất cả các bộ phận đều có trong file all_parts_plated.stl, nhưng mình cũng đính kèm riêng lẻ từng file trong trường hợp bạn cần sửa đổi cho phù hợp với máy của mình.

Ảnh GIF từ tác giả gốc hướng dẫn cách lắp ráp các bộ phận sau khi in:

https://github.com/richardjm/voron-parts/blob/main/voron-2.4/FilamentLatch/Images/Assembly.gif

Mình dùng thanh rod 2mm thay vì dùng filament để tăng độ chắc chắn. (Thanh rod 2mm khá phổ biến dùng làm trục cho mô hình). Có thể bạn sẽ cần khoan hoặc nong rộng thêm lỗ để lắp thanh rod và lỗ bắt vít.

Trước đây mình không định đăng vì thấy chưa đủ hoàn thiện, nhưng do có nhiều bạn yêu cầu nên mình cứ chia sẻ lên đây. Bản này là "As-Is" (nguyên trạng)/không bảo hành; có thể nó sẽ không phù hợp với nhu cầu của bạn.
