Thước vẽ biểu đồ Bode-Diagram (PT1, PI/PD) hỗ trợ kỹ thuật

Thước vẽ mẫu Bode-Diagram cho kỹ thuật và giáo dục

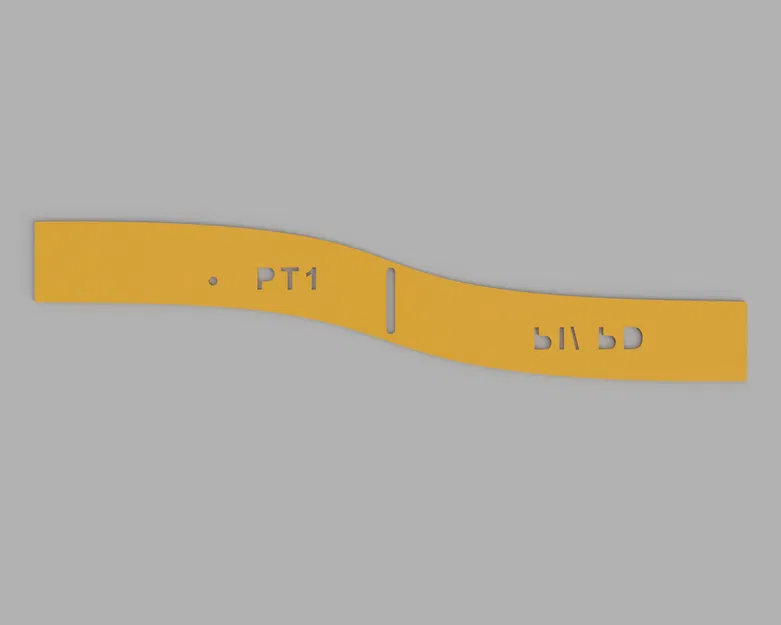

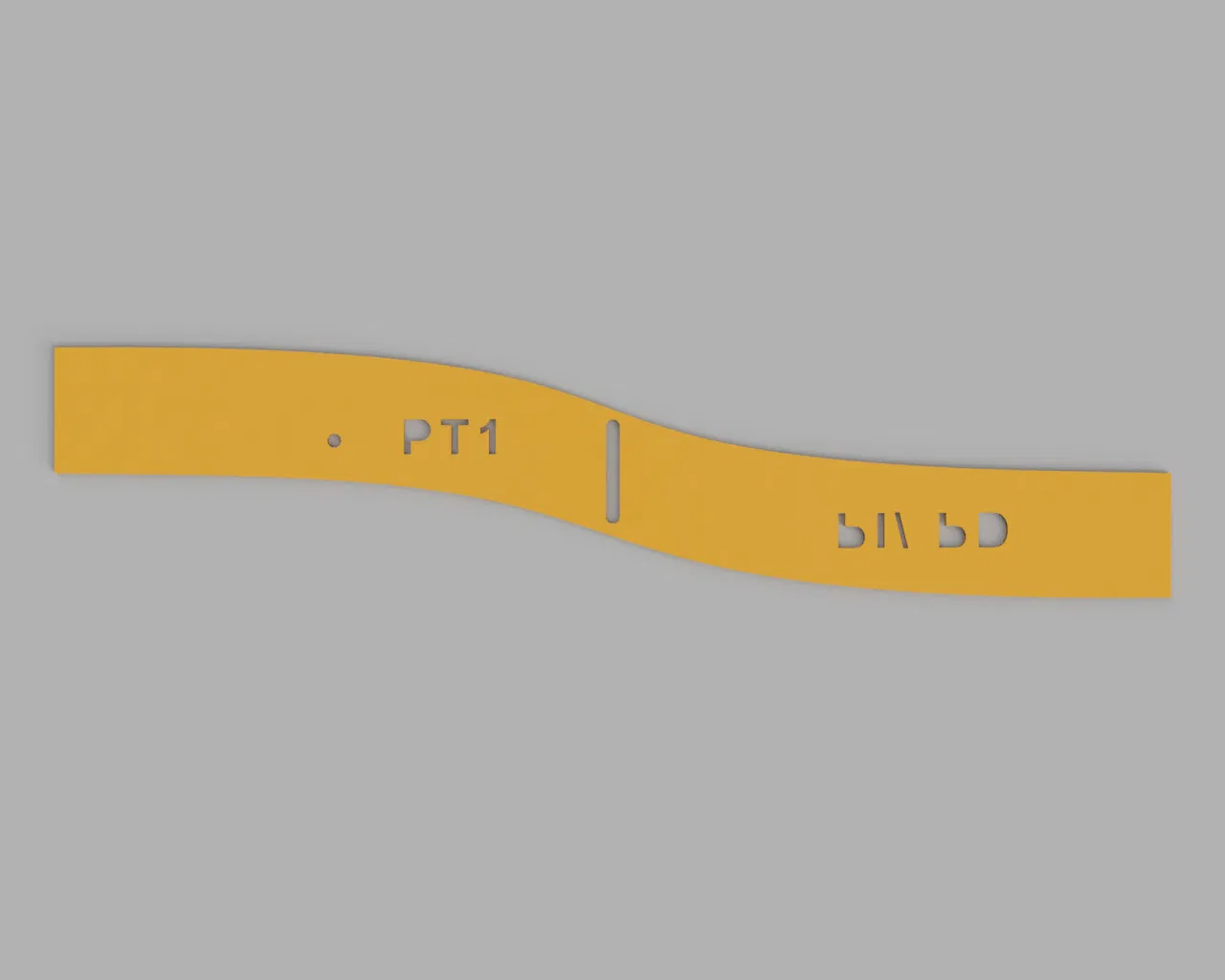

Bạn đang là sinh viên ngành kỹ thuật hoặc là kỹ sư thường xuyên phải làm việc với các hệ thống điều khiển tự động? Việc vẽ biểu đồ Bode cho các hệ thống PT1, PI hoặc PD trên giấy đôi khi rất mất thời gian nếu không có dụng cụ hỗ trợ chính xác. Mẫu 3D này chính là một chiếc thước vẽ mẫu (template) cầm tay cực kỳ tiện lợi, giúp bạn vẽ các đường cong đặc trưng của biểu đồ pha một cách nhanh chóng và chuẩn xác nhất ngay trên giấy.

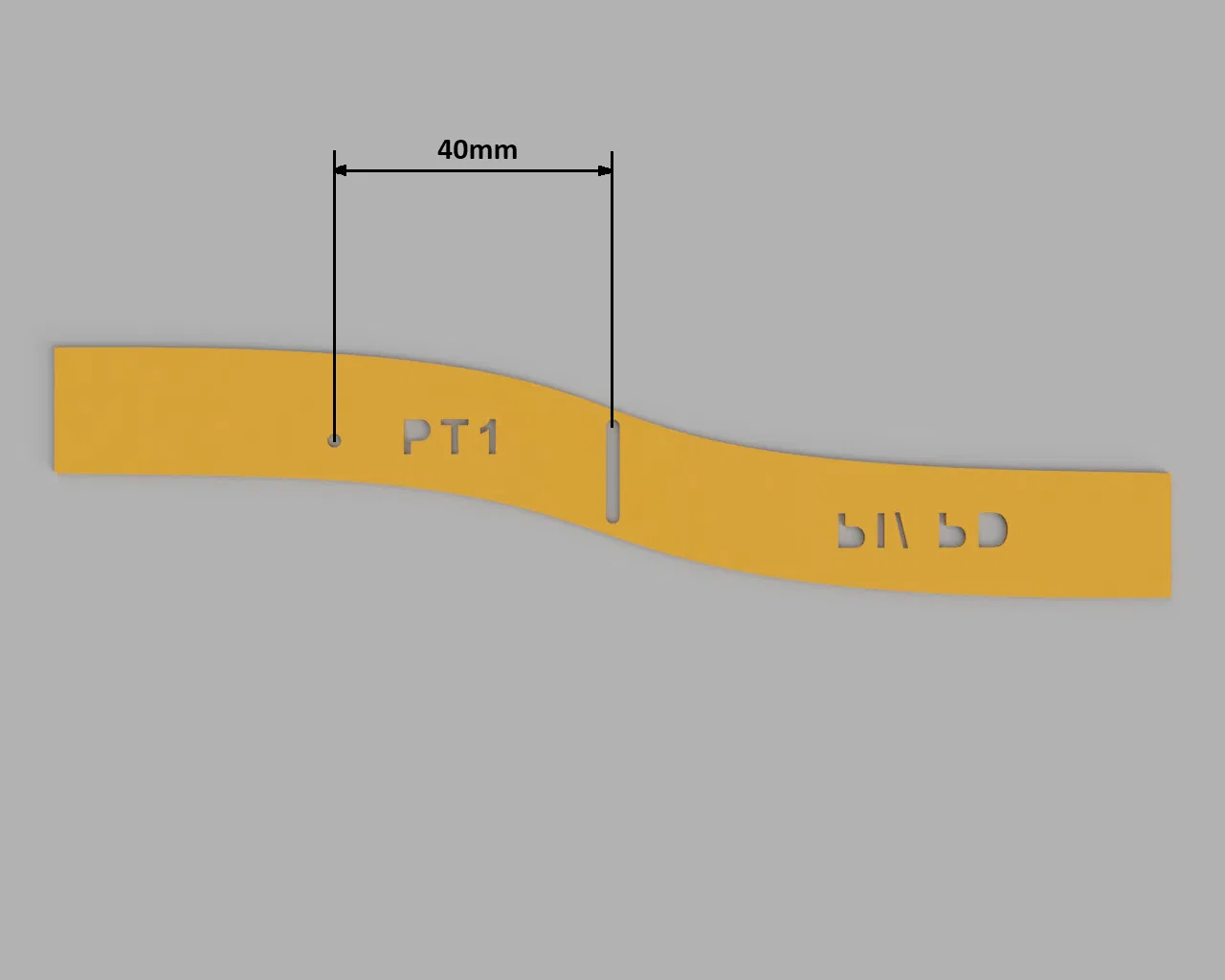

Thiết kế của thước được tối ưu hóa với tỷ lệ 1LE = 40mm, giúp bạn dễ dàng căn chỉnh trên các đồ thị có quy mô tương ứng. Điểm đặc biệt của dụng cụ này là khe hở được thiết kế chính xác ở giữa, cho phép bạn đặt trùng với tần số góc (corner frequency) một cách dễ dàng. Dù bạn đang ôn tập bài vở hay làm báo cáo thực tế, chiếc thước này sẽ giúp đường cong biểu đồ pha của bạn trở nên chuyên nghiệp và thẩm mỹ hơn rất nhiều.

Với kích thước nhỏ gọn và hình dáng uốn lượn được tính toán dựa trên các hàm truyền đạt tiêu chuẩn, đây chắc chắn là món phụ kiện không thể thiếu trong bộ dụng cụ học tập kỹ thuật của bạn. Bạn chỉ cần in ra và để sẵn trong cặp, bất cứ khi nào cần vẽ biểu đồ là có thể lấy ra sử dụng ngay lập tức.

• Tính năng hỗ trợ: Thiết kế chuyên dụng để vẽ đường cong pha cho hệ thống PT1 và các bộ điều khiển PI/PD.
• Thông số kỹ thuật: Tỷ lệ được ấn định ở mức 1LE = 40mm, giúp việc căn chỉnh theo lưới đồ thị trở nên trực quan.
• Hướng dẫn sử dụng: Đặt khe hở ở giữa thước trùng khớp với vị trí tần số góc (corner frequency) trên trục hoành của đồ thị để có kết quả chính xác.
• Lời khuyên khi in 3D: Nên in bằng nhựa PLA để đảm bảo độ cứng cáp và bề mặt phẳng mịn, tránh bị cong vênh làm ảnh hưởng đến độ chính xác khi đặt thước.
• Thiết lập in: Sử dụng layer height từ 0.2mm hoặc 0.24mm là đủ đẹp. Không cần hỗ trợ (support) vì model khá phẳng và dễ in trên bàn nhiệt.
• Độ bền: Vì thước khá mỏng, bạn nên sử dụng khoảng 3-4 lớp top/bottom layers để đảm bảo thước không bị giòn gãy trong quá trình sử dụng lâu dài.

Việc sở hữu một chiếc thước vẽ thủ công như thế này không chỉ giúp bạn tiết kiệm thời gian vẽ tay mà còn giúp tăng độ chính xác trong các bài toán điều khiển. Hãy tự tay in một chiếc để phục vụ cho việc học tập và công việc kỹ thuật ngay hôm nay nhé!
