Mô hình tên lửa tầm trung Slick 66

Đây là mẫu mô hình tên lửa tầm trung cao 3 feet (khoảng 91cm), đường kính 2.6 inch (6.6cm), sử dụng động cơ tên lửa 29mm. Bộ kit này được thiết kế để thử nghiệm các thiết bị điện tử (như máy đo độ cao, thiết bị định vị, cơ chế bung dù, v.v.). Tên lửa có trọng lượng khá đầm nhưng bay rất ổn định với các loại động cơ từ F50-6T trở lên. Mình đã thử nghiệm phiên bản 3 cánh vây với động cơ F50-6T và thấy rất tốt. Mình khuyên dùng các loại động cơ G40 và G80. Mẫu này có khả năng chịu được động cơ H128 và H180 nhưng mình chưa có dịp thử nghiệm thực tế.

Khuyến nghị in ấn:

• Nên in tất cả các bộ phận bằng nhựa PETG hoặc ABS. Tuyệt đối không dùng PLA.
• Mật độ in (infill): 40%.
• Độ cao lớp in (layer height): 0.20mm.
• Để phần chóp mũi (nose cone) được mượt, bạn nên dùng tính năng variable layer height.
• In các bộ phận như nose cone, air frame, coupler, threaded insert, motor retainer cap và shock cord mount với chế độ internal brim.
• In các bộ phận fin unit với chế độ external/internal brim và có hỗ trợ (supports).
• In rail guides với chế độ external brim.
• In ebay và threaded cap như thiết kế gốc.
• Dùng keo epoxy 5 phút để dán tất cả các bộ phận.

Phần ren cố định động cơ được tích hợp sẵn vào khối cánh vây.

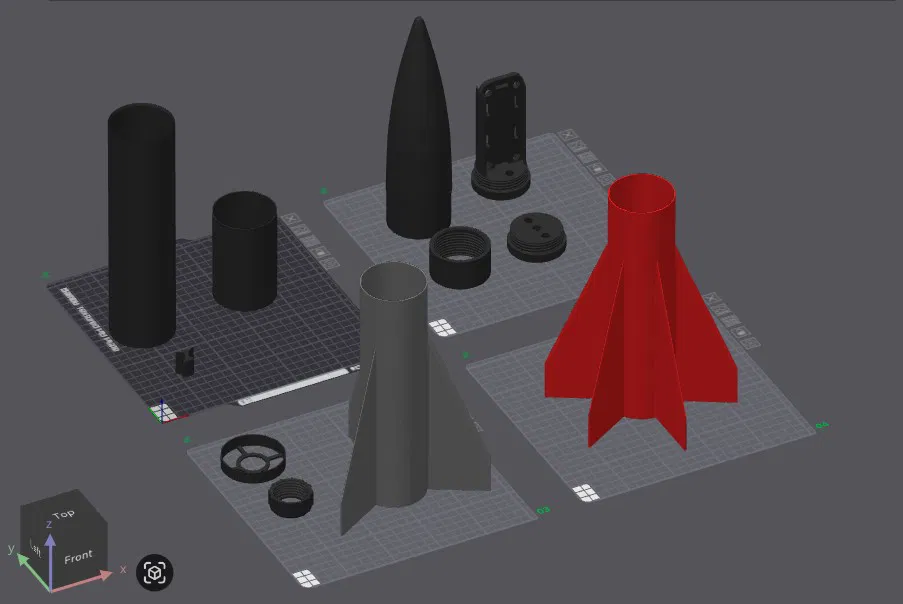

Số lượng linh kiện cần in:

• 1 x nose cone
• 1 x nose cone threaded insert
• 1 x threaded e-bay cho insert mũi
• 1 x threaded cap cho insert mũi (tùy chọn)
• 2 x air frame tube
• 2 x air frame tube coupler
• 1 x shock cord anchor
• 1 x bộ 3 cánh vây hoặc 6 cánh vây
• 1 x 29mm motor retainer cap
• 2 x conformal rail guide

Hướng dẫn lắp ráp:

1. Gắn và dán keo shock cord anchor vào bên trong khối cánh vây, đẩy sâu xuống.
2. Buộc dây dù vào vòng trên shock cord anchor. Sau khi buộc xong, kéo dây xuống qua ống động cơ để tránh dây bị dính keo trong các bước lắp ráp sau.
3. Gắn và dán một coupler vào khối cánh vây, đẩy xuống cho đến khi chạm vào shock cord anchor.
4. Dán một coupler vào một nửa bên trong của ống air frame.
5. Dán ống air frame thứ hai vào coupler từ bước trước.
6. Dán cụm air frame (từ bước 4 và 5) vào coupler ở bước 3.
7. Dán một conformal rail guide ở chân khối cánh vây giữa các cánh.
8. Dán rail guide thứ hai phía trên mối nối giữa khối cánh vây và air frame, nằm thẳng hàng với rail guide đầu tiên.
9. Dán threaded insert sao cho phẳng với đáy của nose cone.
10. Vặn ebay hoặc nắp đậy vào insert của nose cone.
11. Vặn motor retainer vào đế của khối cánh vây.

Vậy là xong. Chúc mọi người bay vui vẻ nhé!

Ghi công:

• Ebay được chỉnh sửa từ file của David Frey.
• Rail guides được thiết kế bởi LazerLord.
• Nose cone được thiết kế bằng OpenSCAD.
• Hệ thống giữ động cơ được thiết kế bởi James Mills.
