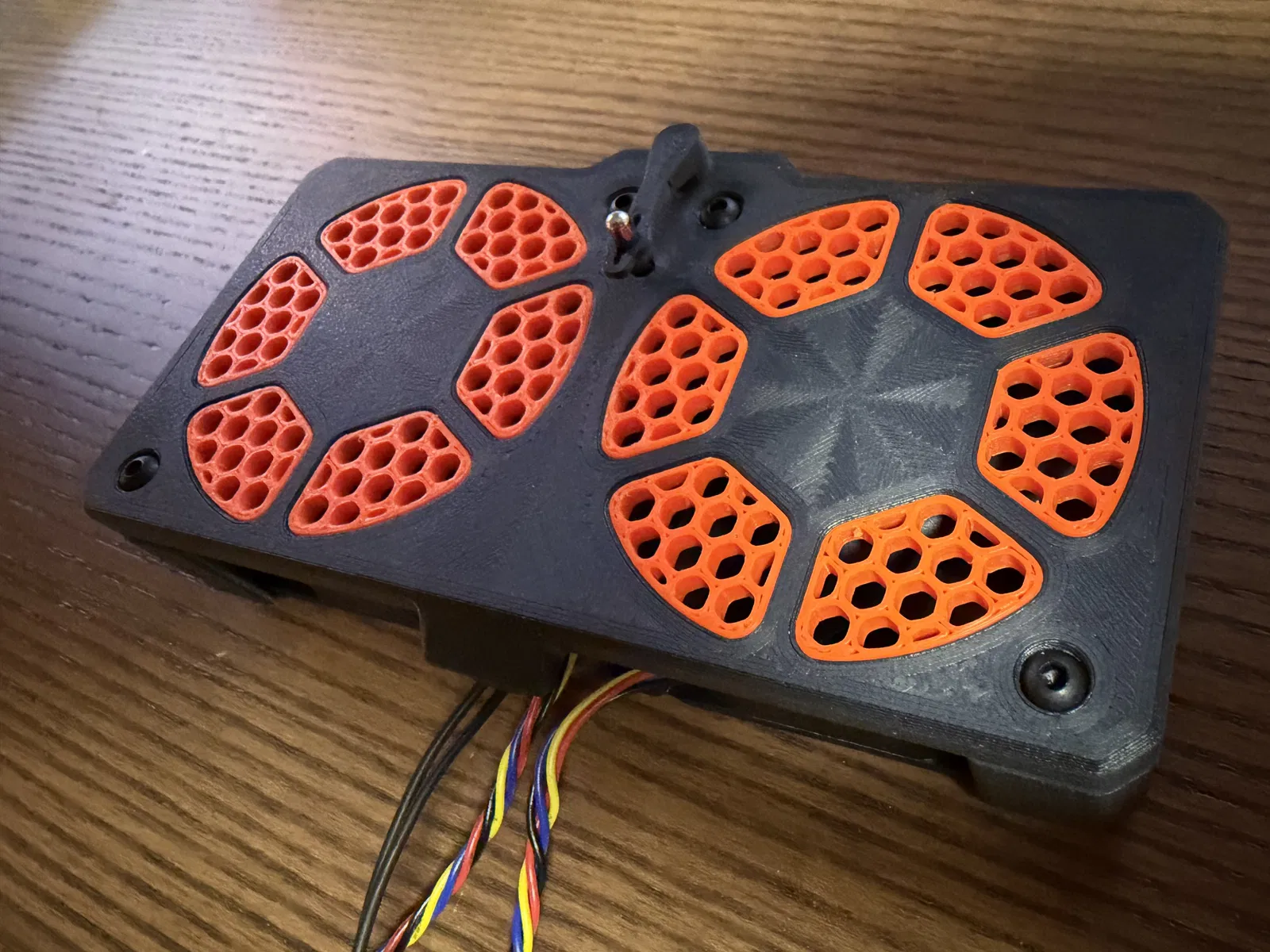

Bộ khung bảo vệ bó dây và nắp quạt tản nhiệt cho "Core One L"

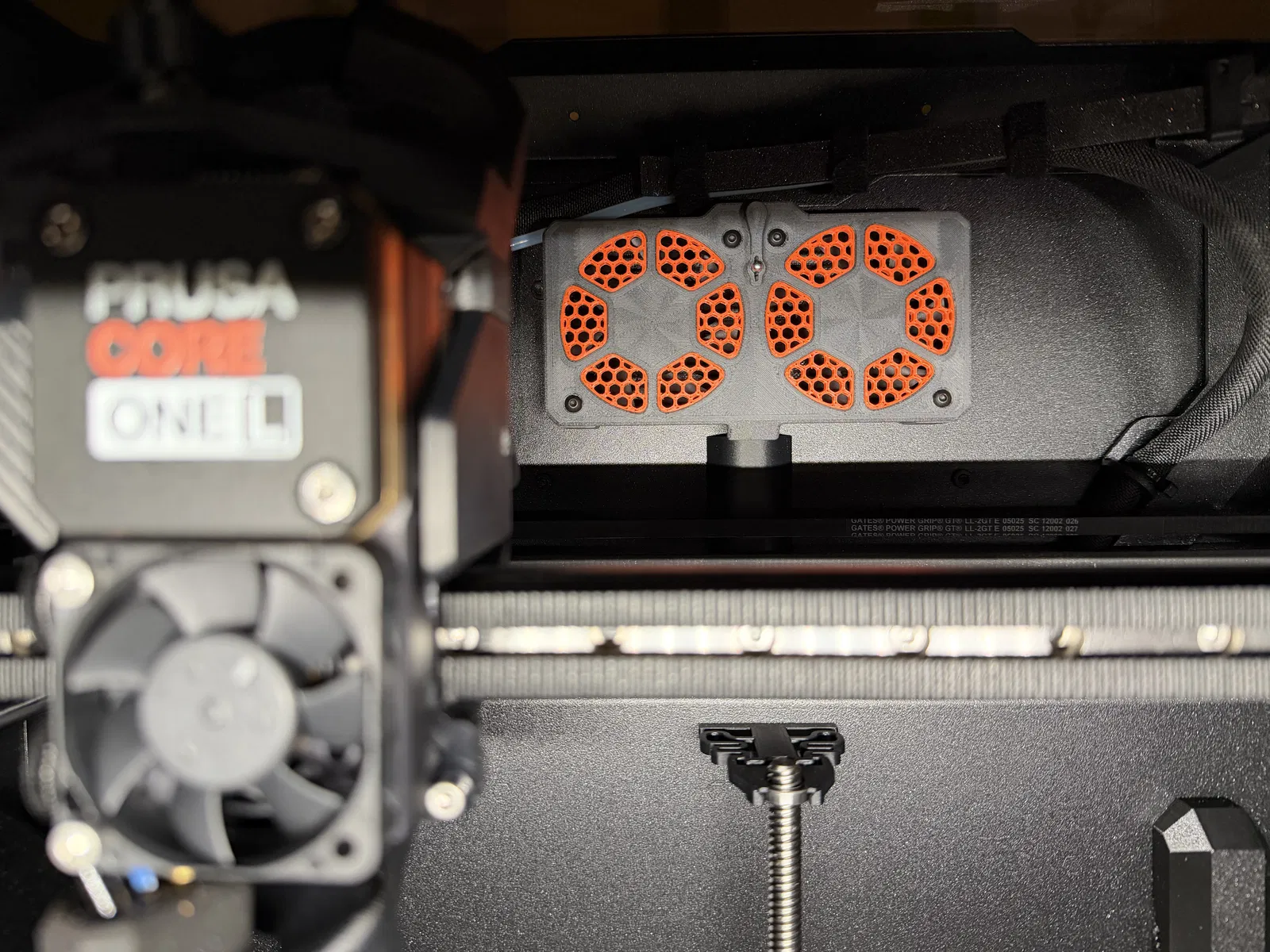

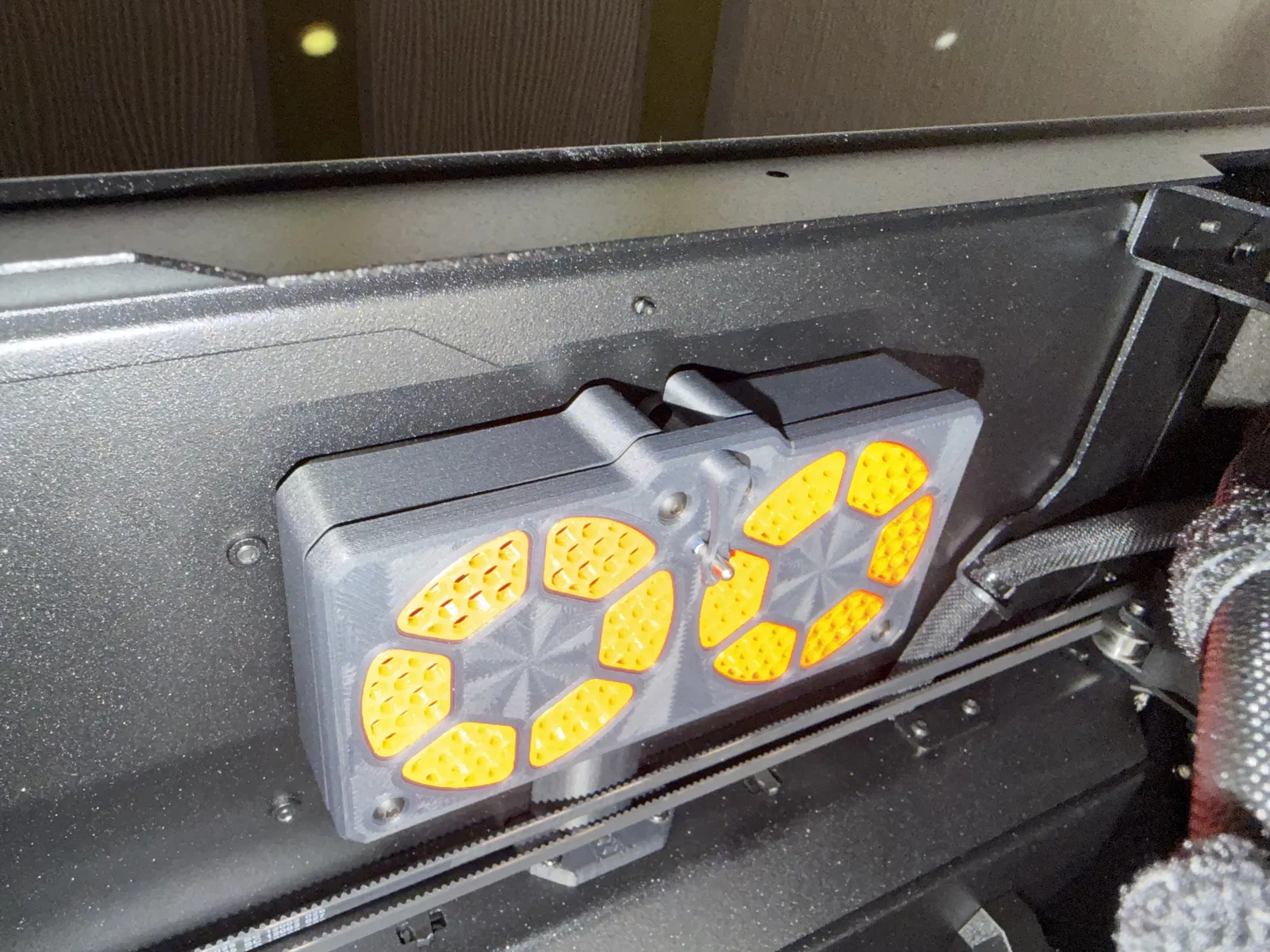

Những khung đỡ này giúp ngăn bó dây cáp bị vướng vào góc bên trái phía sau quạt. Chúng cũng đóng vai trò là giải pháp gắn lắp cho dòng máy C1L. Không giống như C1, model C1L không có các lỗ ren sẵn trên tấm ốp phía sau. Các quạt được cố định bằng đinh tán nhựa thay vì dùng ốc vít.

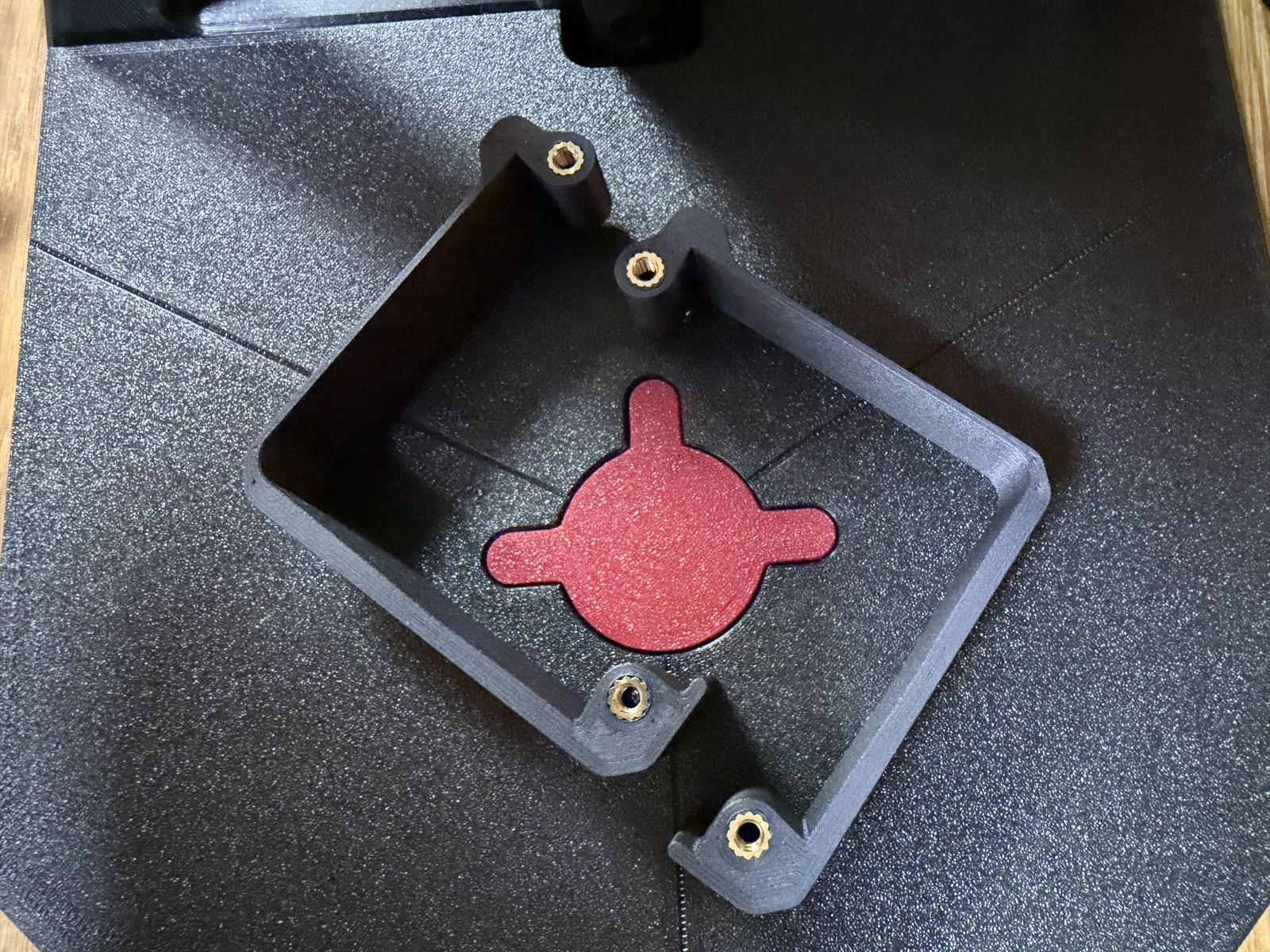

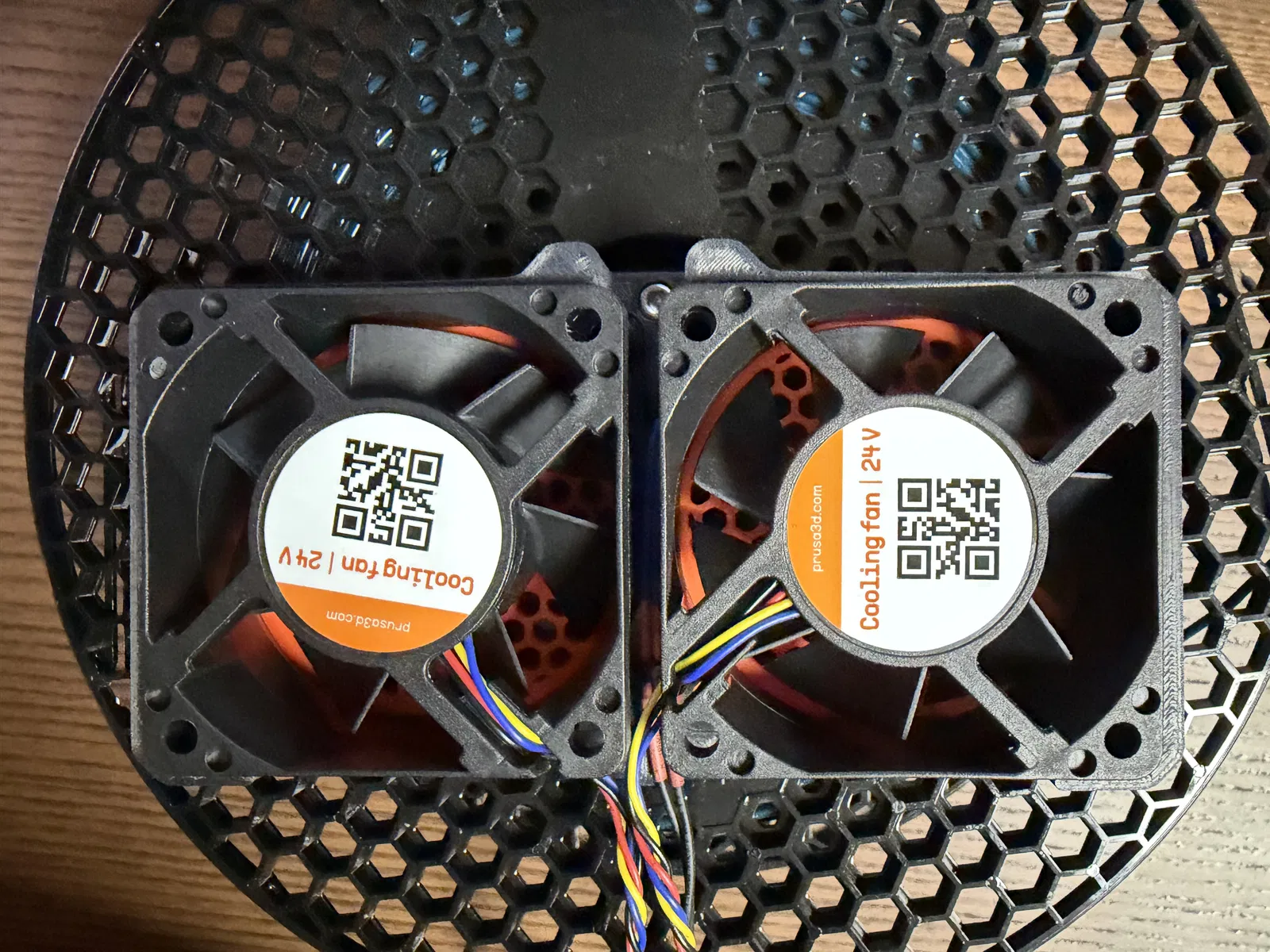

Các khung đỡ được bắt vào lưới tản nhiệt của DET-Man bằng ốc M3x10. Bạn cần lắp các miếng nhiệt (heat-set inserts) vào khung đỡ. Sau đó, quạt sẽ được gắn vào tấm ốp phía sau bằng chính đinh tán nhựa đi kèm máy.

Lưu ý rằng bạn không nên thắt dây rút ở vị trí thấp nhất, nếu không dây quạt có thể bị cấn vào máng đi dây.

Tôi cố tình không chọn cách thêm đai ốc ở phía sau vì các lỗ có đường kính 4.3mm, quá lớn so với ốc M3. Việc thêm các linh kiện in 3D để bù đắp sẽ chiếm quá nhiều diện tích phía sau và có thể làm cho việc lắp đặt tùy chọn bộ lọc trở nên khó khăn không cần thiết.

BOM (Danh sách linh kiện): - 4x Ốc M3x10 - 4x Miếng nhiệt M3x5x4 (loại dùng cho Voron)

Chúc các bạn in ấn thành công!
