Khay Cửa Tủ Lạnh 241H (LG MAN61844401) cho Tủ LG LSC27925
Khay đựng đồ thay thế cho cửa tủ lạnh LG LSC27925/LSC27937ST. Mẫu in chia làm hai nửa, cần thanh ren để cố định. Đi kèm phiên bản rút gọn và hướng dẫn cài đặt in 3D tối ưu để đảm bảo độ bền cho linh kiện.
Mô tả

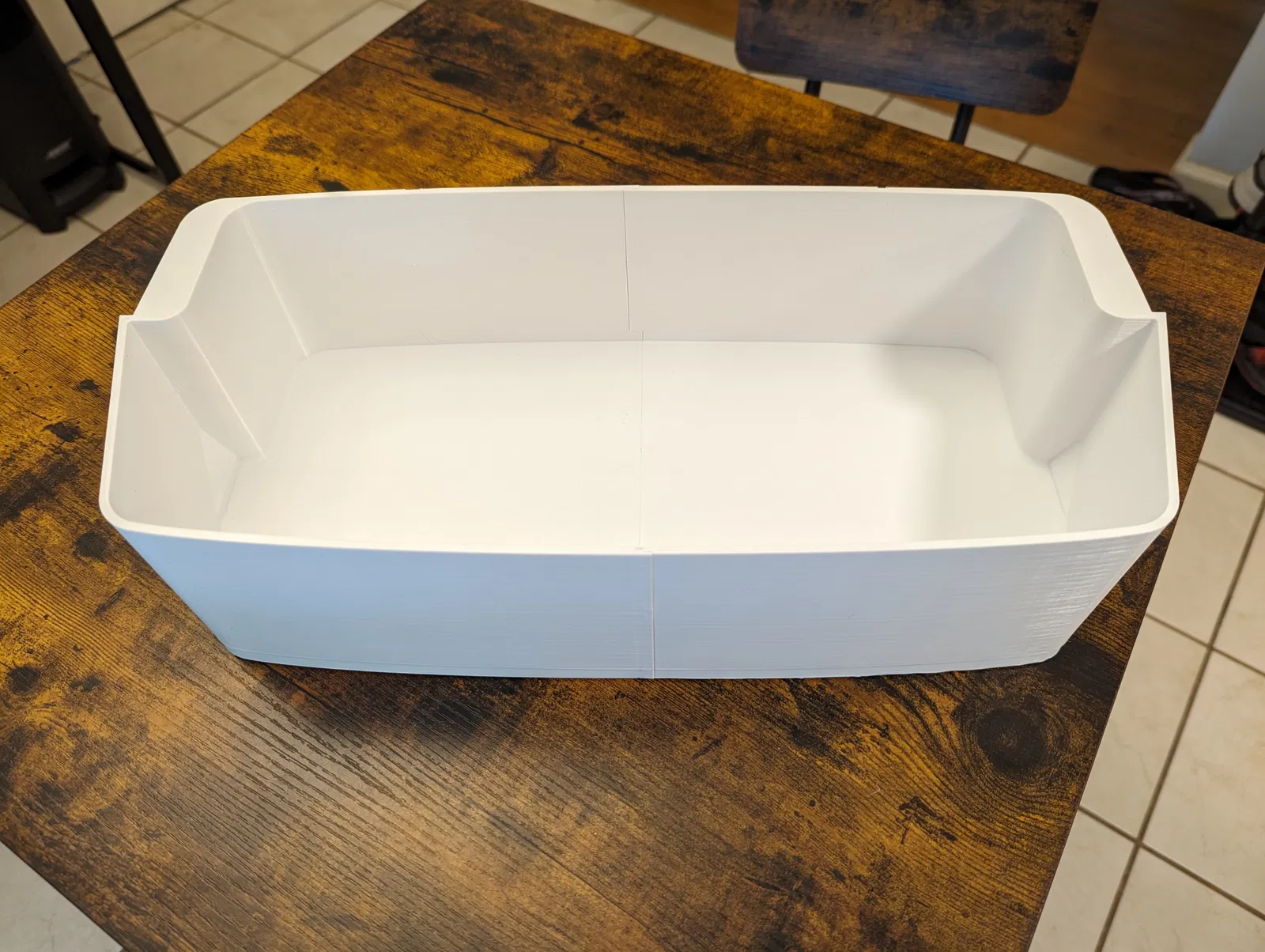

Đây là khay cửa tủ lạnh thay thế cho dòng tủ LG LSC27925 và LSC27937ST, dùng để thay thế linh kiện LG mã 241H / MAN61844401 / AAP72911202.

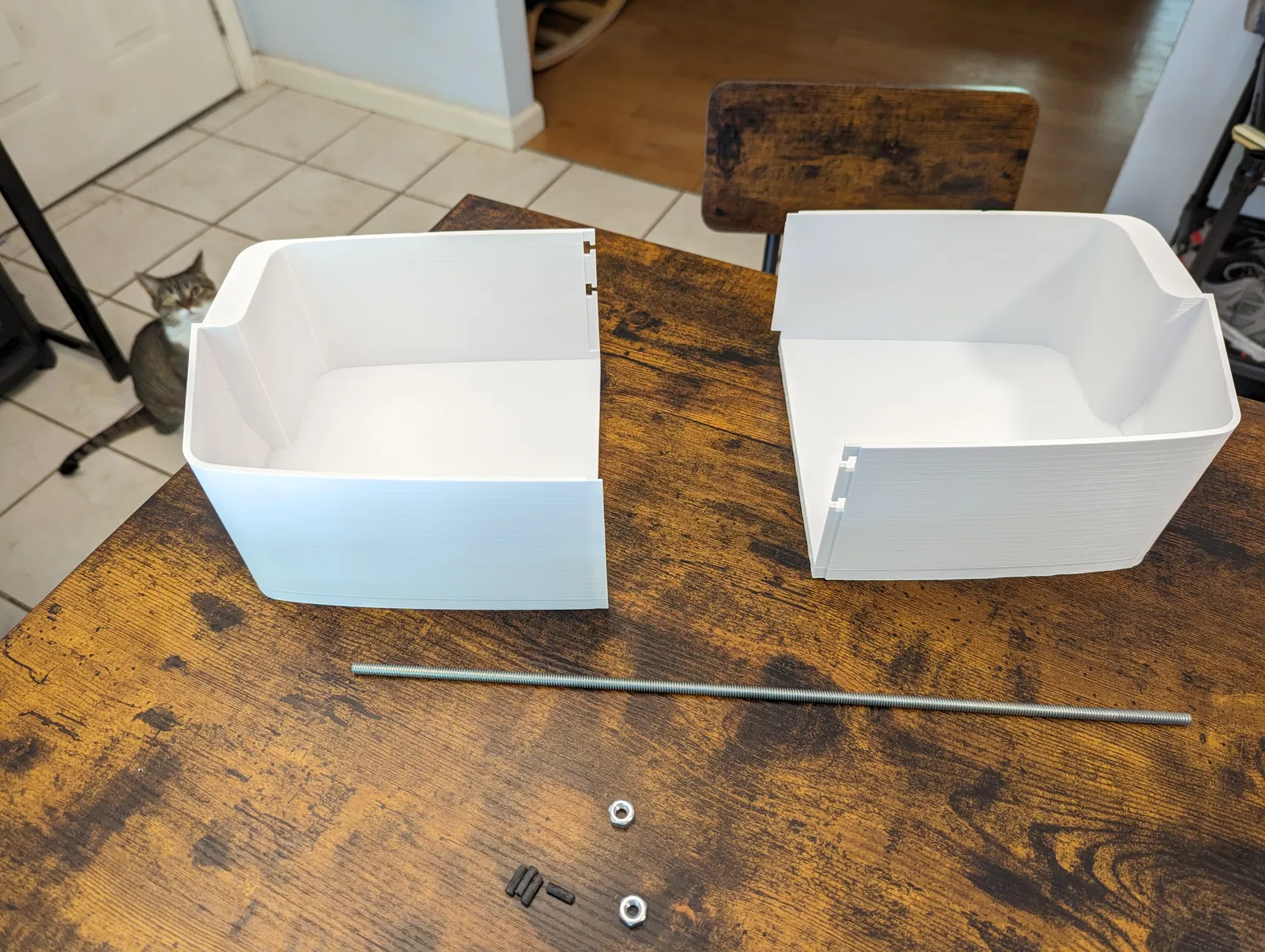

Mình đã in mẫu này bằng máy Sovol SV06 và nó chiếm gần hết bàn in 220mm x 220mm, nên bạn cần một máy in có kích thước bàn in tương đương hoặc lớn hơn. Hai nửa của khay được kết nối bằng 4 chốt (kèm theo trong file) cùng với:
- 1 thanh ren 1/4-20
- 2 ốc 1/4-20
Mình khuyên bạn nên để thông số wall line count là 4 để các vách bên in được đặc. Mình đặt infill 15%. Mình dùng tree support chạm buildplate, nhưng chặn support ở các lỗ chốt và lỗ dài để xỏ thanh ren (vì nếu không chặn sẽ rất khó gỡ support bên trong). Mình cũng dùng thêm brim để tăng độ bám, nếu không các chân support sẽ dễ bị bong. Với các cài đặt này và layer height 0.2, mỗi nửa khay mất khoảng 1 ngày 15 tiếng để in và tốn 378g nhựa. Mình dùng PLA+ của Monoprice, nhưng PLA thường chắc cũng ổn thôi.
Mình cũng có làm thêm phiên bản ngắn hơn cho những ai không cần khay quá cao. Mỗi nửa của bản này tốn khoảng 1 ngày 6 tiếng và 298g nhựa.

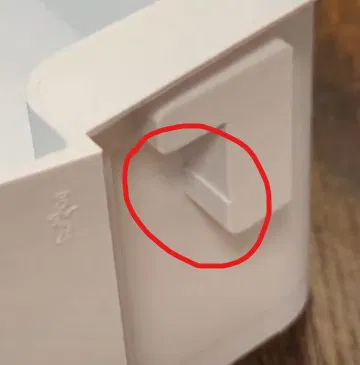

Lưu ý là bạn có thể cần chà nhám nhẹ phần nhô ra gần đáy của chi tiết hình chữ L nơi lắp vào khung tủ lạnh (xem ảnh cuối để biết vị trí); bản in của mình hơi chật ở đó nên không lắp vào dễ dàng được.
Mình thiết kế mẫu này trên Tinkercad nên bạn có thể dễ dàng tùy chỉnh nếu muốn:
