Giá đỡ kệ: Cảm hứng hữu cơ (Organic inspiration)
Mẫu giá đỡ kệ gắn tường với thiết kế hữu cơ, uốn lượn đẹp mắt. File in bao gồm cặp giá đối xứng, bền chắc với cấu trúc gyroid. Đi kèm nắp che thẩm mỹ.
Mô tả
Giá đỡ kệ: Cảm hứng hữu cơ (Organic inspiration)
Mô tả
Đây là một vài mẫu giá đỡ kệ gắn tường. Mình muốn thiết kế theo phong cách hữu cơ, nên thay vì làm kiểu giá đỡ vuông góc với tường thông thường, mình đã tạo cho nó một độ cong nhẹ nhàng.

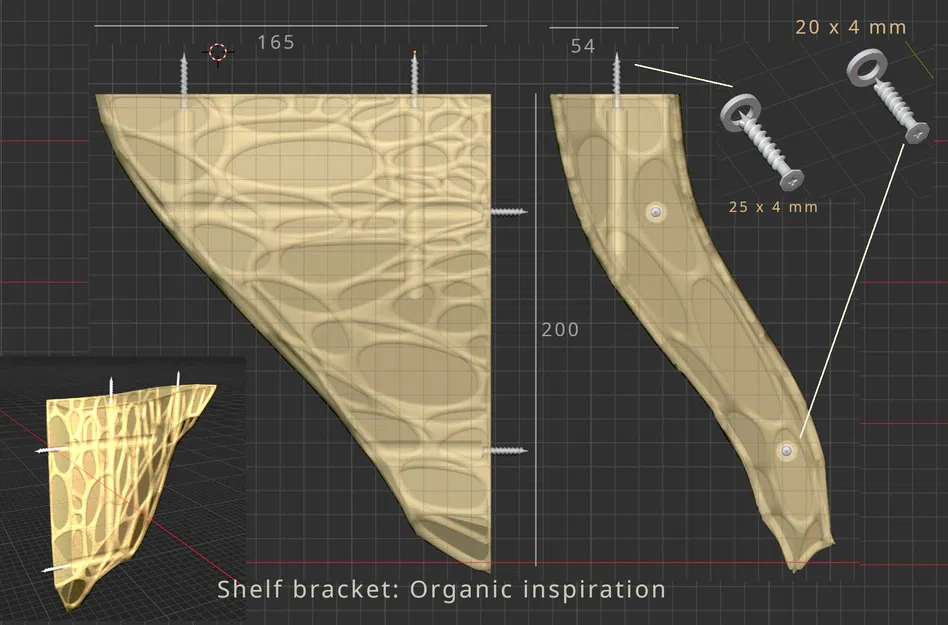

Thiết kế này cho ra một module có kích thước 120 x 200 x 165 mm.
Trong các file in đã bao gồm một cặp giá đỡ đối xứng nhau.

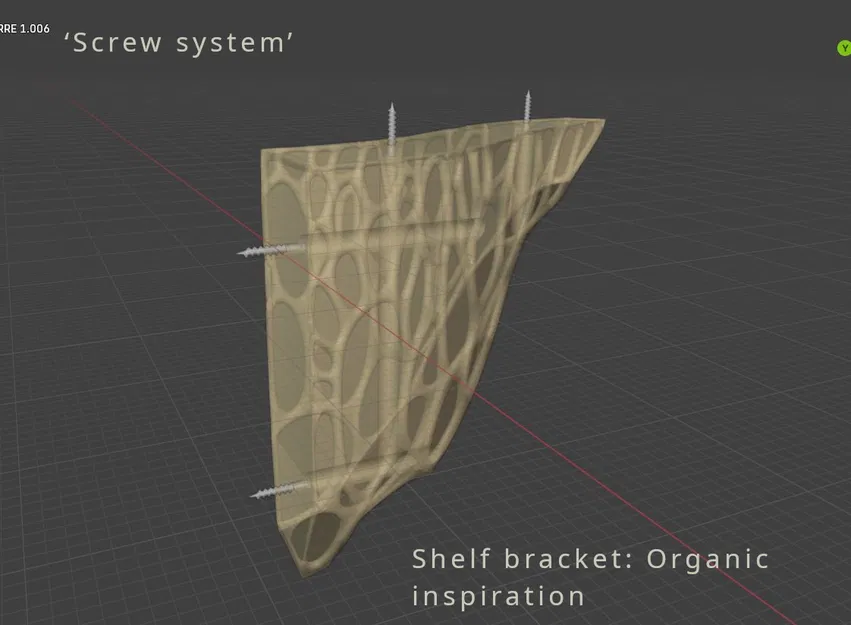

Mẫu này có hai lỗ để bắt vít vào tường và hai lỗ để gắn vào kệ. Khi in, mình khuyến khích dùng đầu phun (nozzle) 0.6 mm với độ dày lớp in (layer height) là 0.2 mm.
Độ bền rất quan trọng với vật dụng này, nên đừng tiếc phần infill (tối thiểu 15% – nên dùng kiểu gyroid hoặc các loại tương đương về khả năng chịu lực; 2 hoặc 3 lớp tường (walls)).
Bạn sẽ thấy rất nhiều tài liệu hình ảnh trong thư mục ảnh đi kèm:

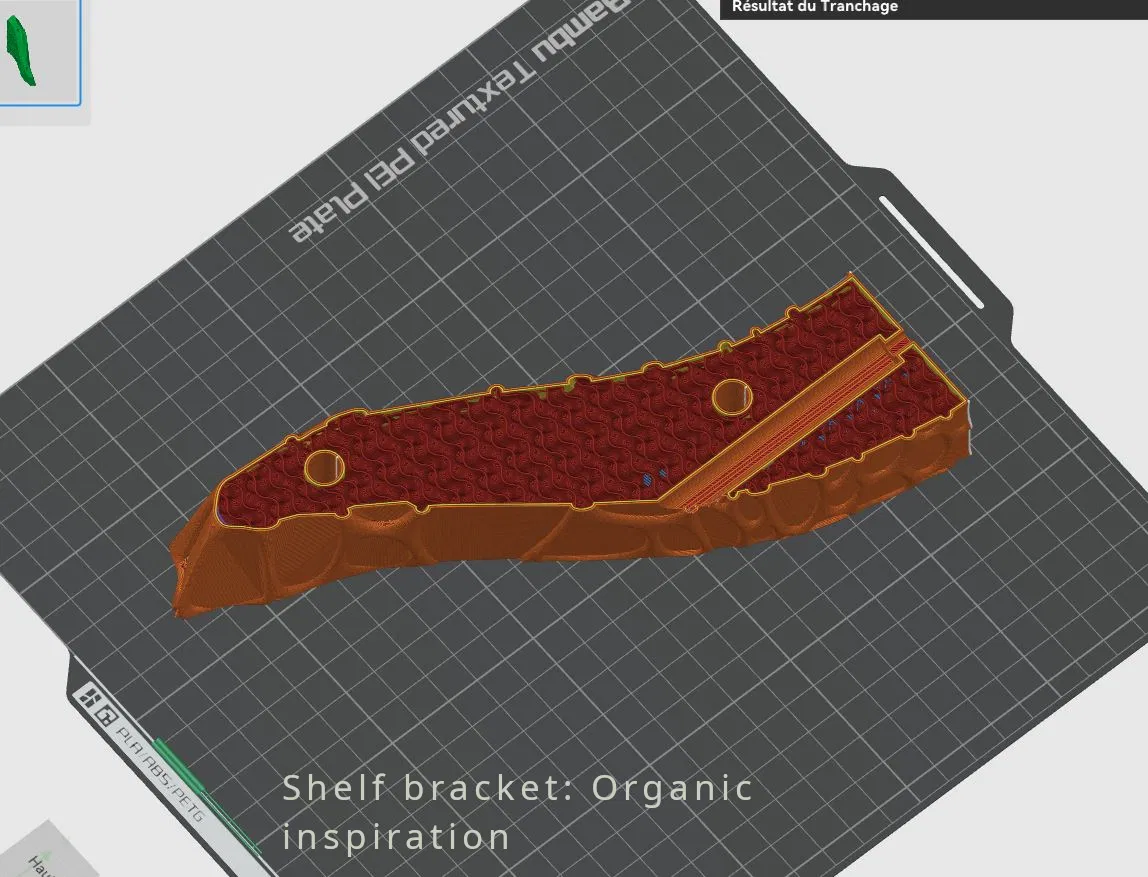

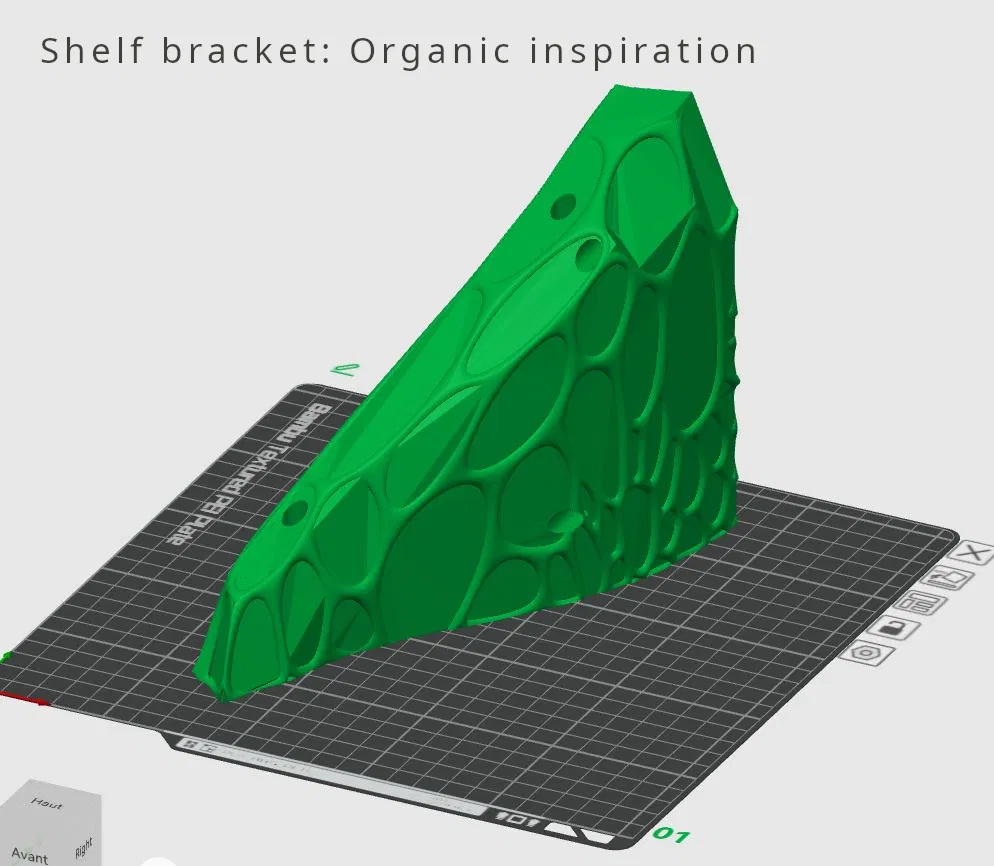

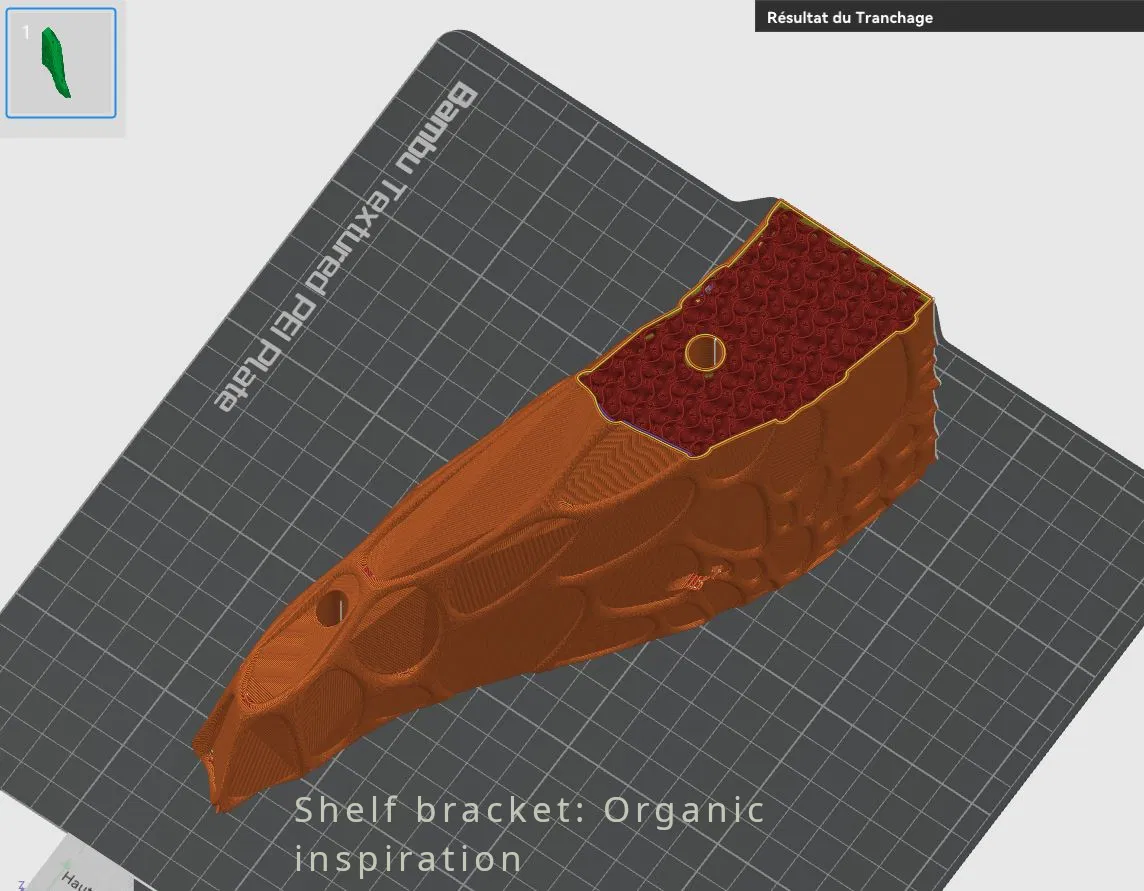

- Ảnh xem trước trong slicer
- Các góc nhìn 3D và bản vẽ giải thích

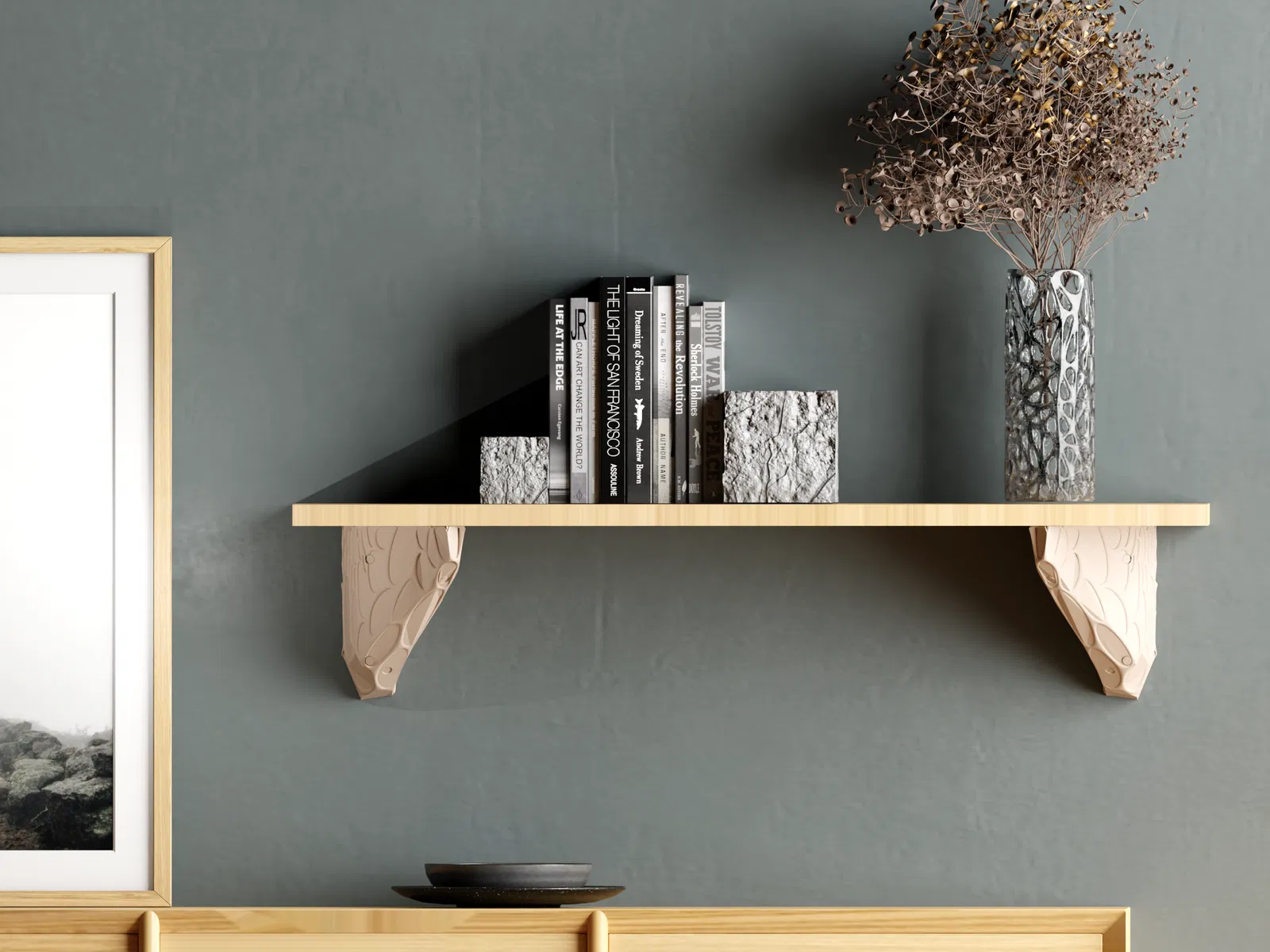

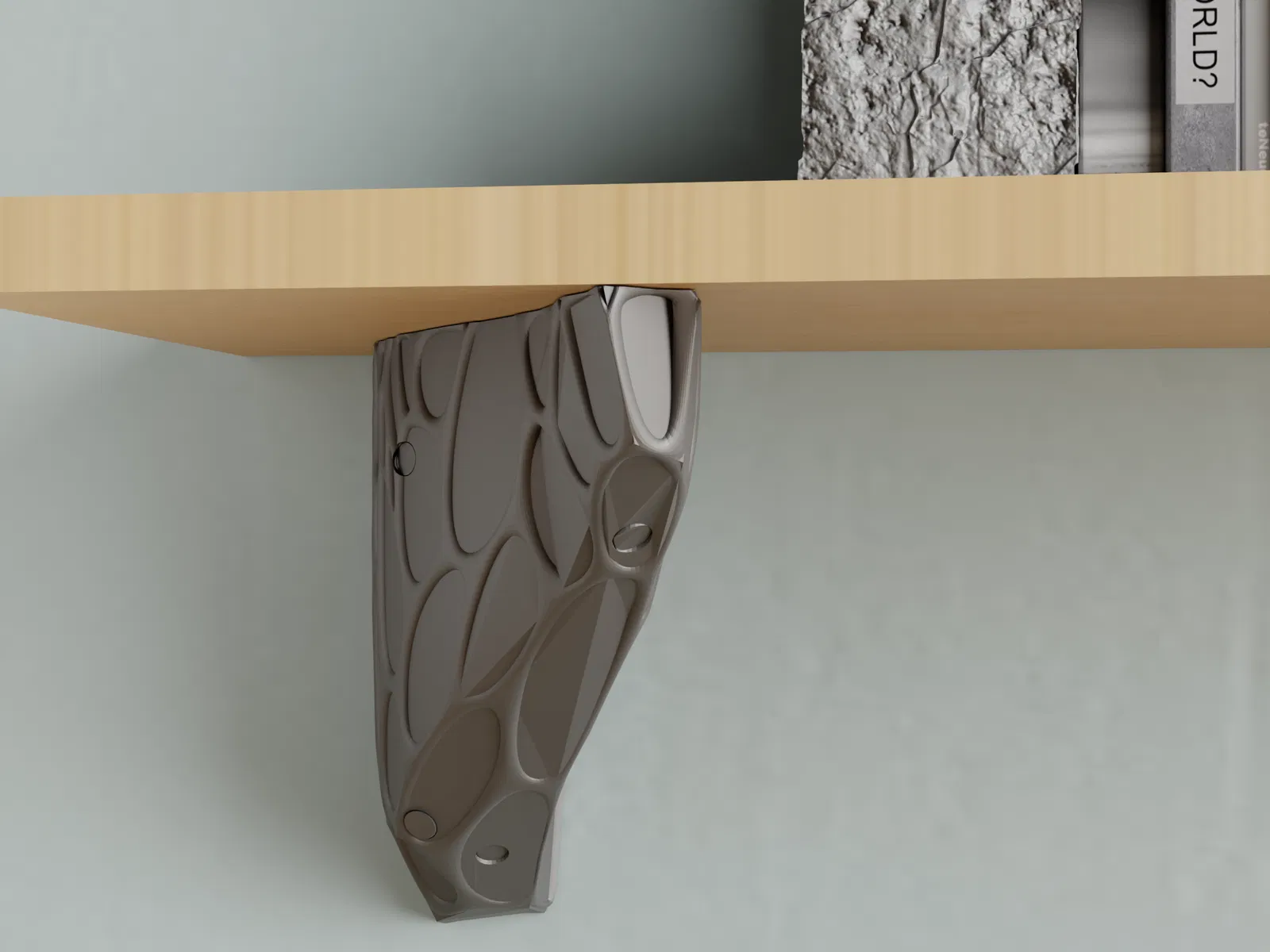

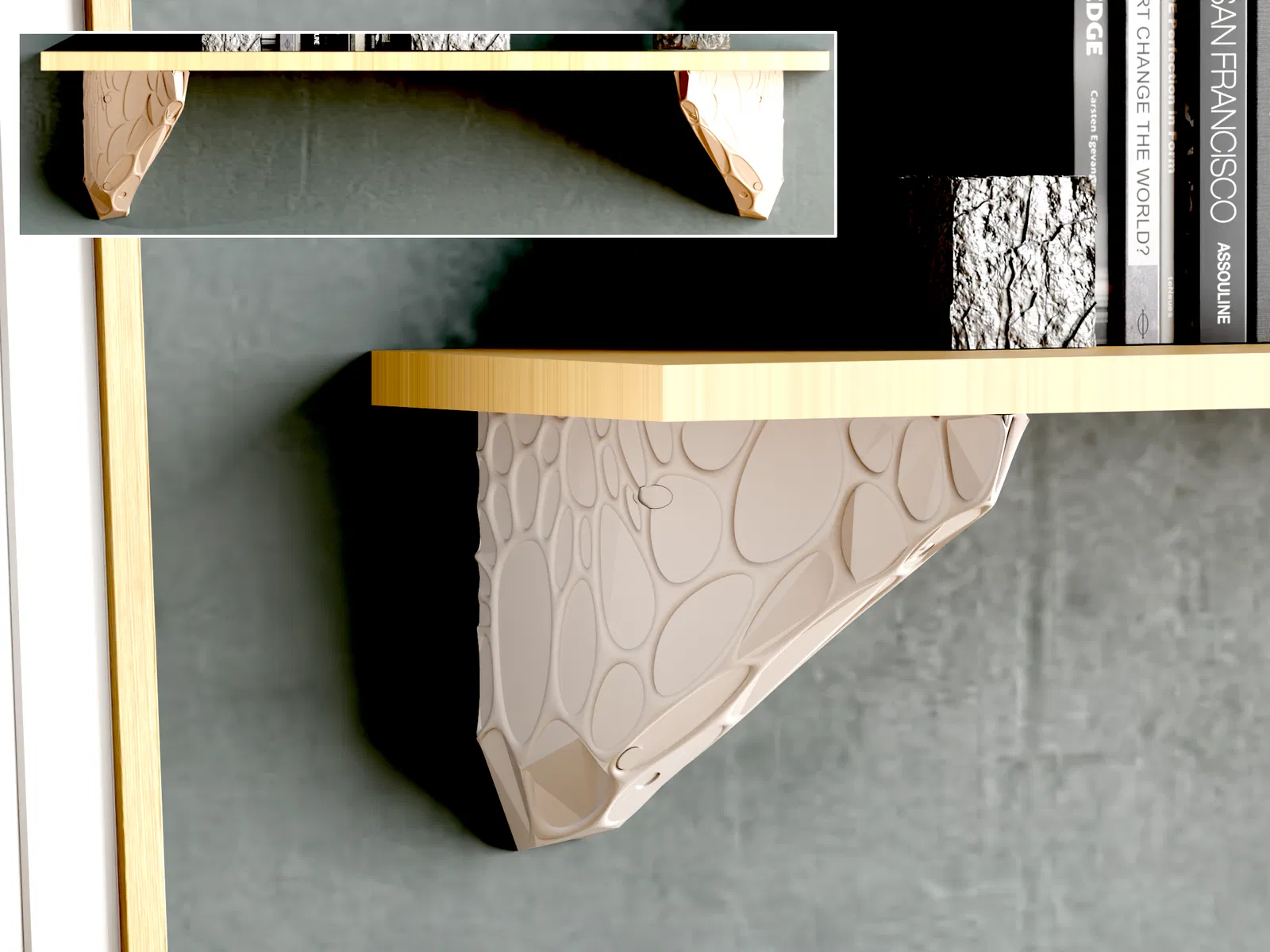

Hình ảnh giới thiệu là hình vẽ mô phỏng máy tính, nhưng việc in ấn đã được giả lập trên slicer để đảm bảo kết quả tốt nhất. Kinh nghiệm lâu năm của mình cho thấy rằng nếu bạn làm đúng theo các cài đặt khuyến nghị, bản in sẽ rất đẹp và chắc chắn.
Hướng dẫn:
- In ấn: xem phần cài đặt.
- Gắn tường: Sử dụng vít 25 x 4 Ø mm (đường kính 5 mm và chiều dài vít càng dài càng tốt). Nhớ dùng thêm vòng đệm (washer) để tránh làm hỏng phần tiếp xúc giữa vít và giá đỡ. (Một lỗ có đường kính 9 mm đã được thiết kế sẵn cho mục đích này).
LƯU Ý: Lỗ 4 mm được thiết kế để vít xuyên qua.
- Gắn vào kệ: sử dụng vít 20 x 4 mm Ø (không cần vòng đệm).

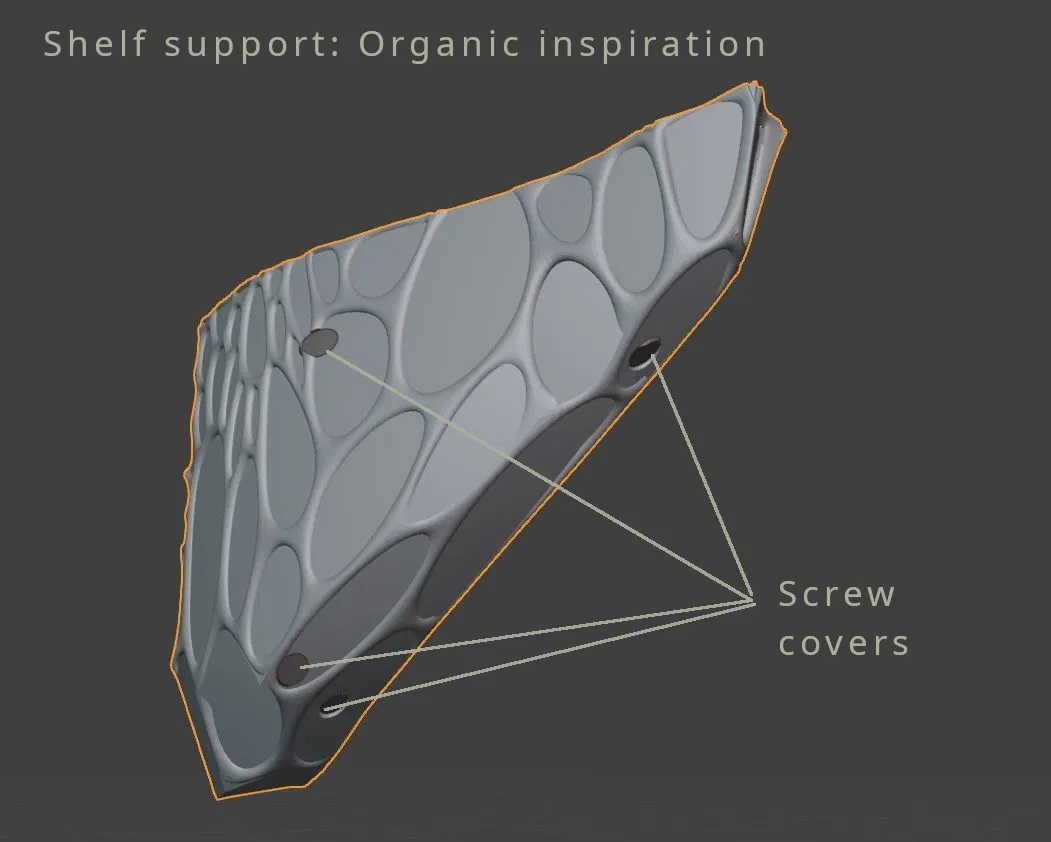

- Quà tặng kèm: Mình đã thiết kế các nắp che để đậy vào các lỗ cho thẩm mỹ (dạng hình trụ với độ hở 0.25 mm).
Chúc các bạn in vui vẻ!
Hãy điều chỉnh tốc độ tùy theo máy in của bạn. Với phần giá đỡ, mình khuyên nên in tốc độ chậm thôi, khoảng 50 mm/s. Tại sao ư? Bề mặt có vân sẽ trông đẹp hơn nhiều nếu đầu in có thời gian để vẽ chi tiết các đường nét đó.
CÀI ĐẶT IN:
Organic shelf bracket – phải / Organic shelf bracket – trái:
- Lớp in (Layer): 0.2 mm
- Kích thước đầu phun (Nozzle): 0.6 mm
- Độ rộng đường in (Line width): 0.62 mm
- Tường (Walls): 2
- Độ dày mặt trên = 3 lớp / mặt đáy: 3 lớp
- Infill: 15% tối thiểu kiểu gyroid
- Tốc độ in: 50 mm/s

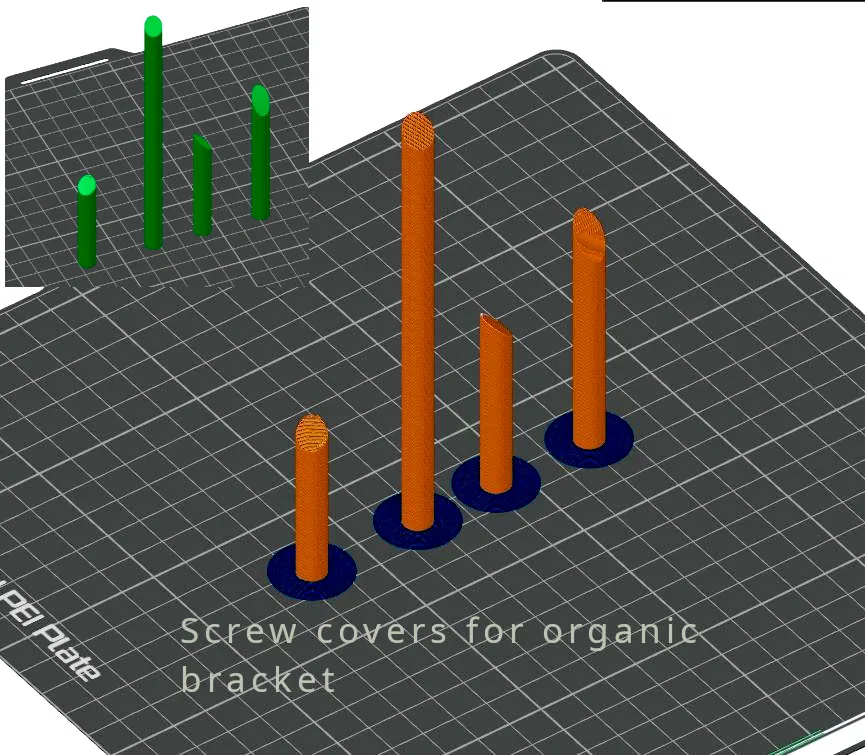

Nắp che (Organic shelf bracket covers):
- Lớp in (Layer): 0.2 mm
- Kích thước đầu phun (Nozzle): 0.4 mm
- Độ rộng đường in (Line width): 0.42 mm
- Tường (Walls): 2
