Ốp lưng iPhone siêu mỏng (cho iPhone 7/8 và SE gen 2/3)
Mẫu ốp lưng iPhone phong cách tối giản, siêu mỏng. Thiết kế tương thích hoàn hảo với iPhone 7, 8, SE gen 2 và SE gen 3. Mẫu in bền bỉ, dễ cầm nắm và tối ưu cho việc in 3D.
Mô tả
Giới thiệu

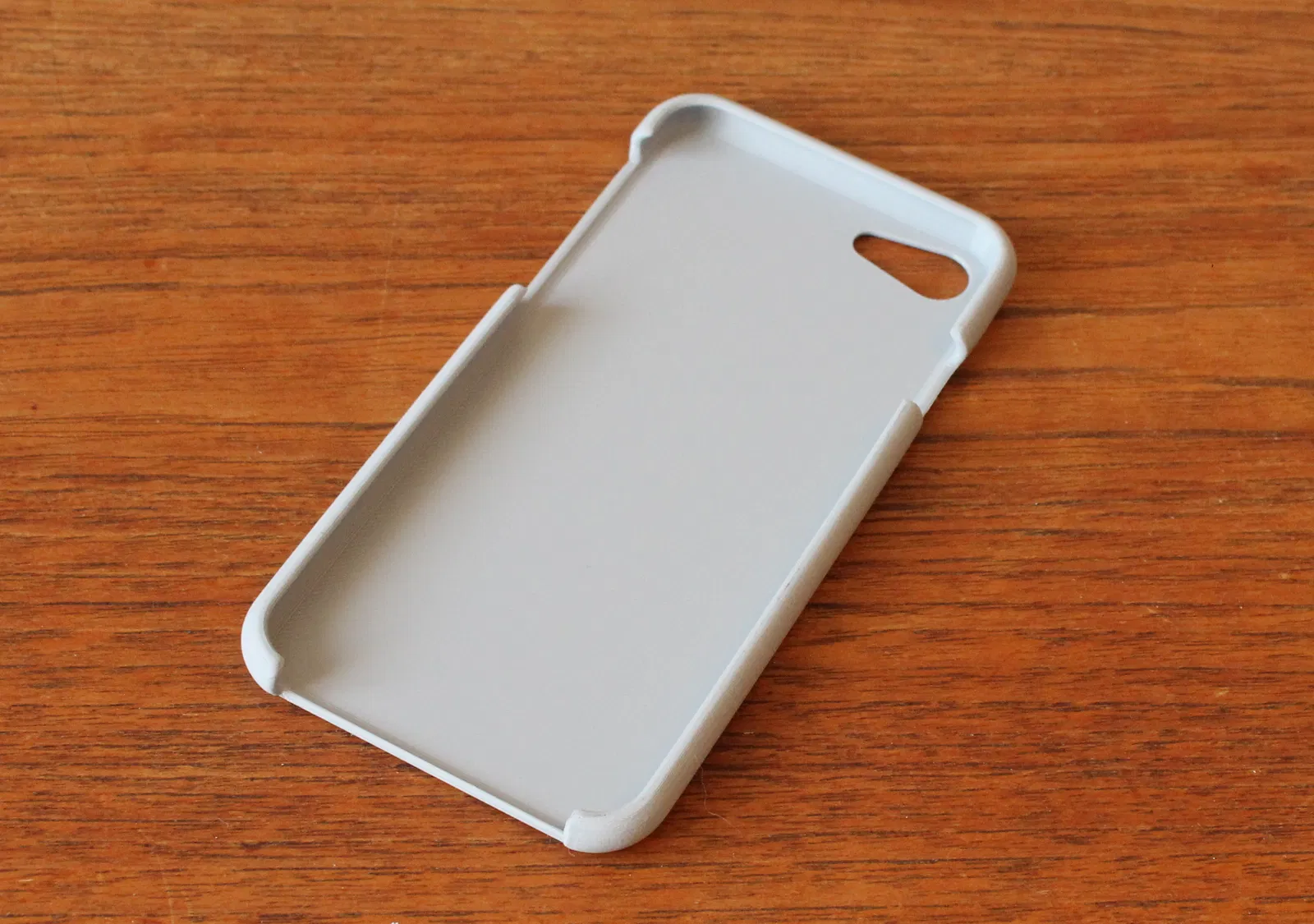

Mình đã in mẫu này bằng nhựa polycarbonate và sử dụng trên chiếc iPhone SE gen 2 được vài tháng rồi. Ốp ôm rất khít và không hề bị nứt. Để thiết kế ra một chiếc ốp siêu mỏng mà vẫn đủ độ bền, chịu được va đập mà không bị nứt là một thử thách khá lớn. Bản thiết kế này là kết quả sau rất nhiều lần chỉnh sửa của mình.
In và xử lý
- In với 100% infill.
- Mình dùng sợi nhựa Polymaker PolyMax PC.
- Không cần dùng support. Mẫu thiết kế có phần mép vát để giảm độ nghiêng của cạnh tròn bên ngoài, giúp in dễ dàng hơn. Phần vát này bạn có thể chà nhám sau khi in.
- Nên dùng bàn in có bề mặt nhám (textured build plate) để tạo độ bám tay tốt hơn và che đi các khuyết điểm ở mặt lưng ốp.
- Dùng giấy nhám 180 để chà lại các cạnh sẽ cho bề mặt mịn màng và đẹp hơn!
Hướng dẫn lắp ốp
- Đưa đầu máy vào trước cho sát lên phần trên của ốp.
- Ấn vào góc dưới bên phải.
- Ấn tiếp góc dưới bên trái.
Đặc điểm thiết kế

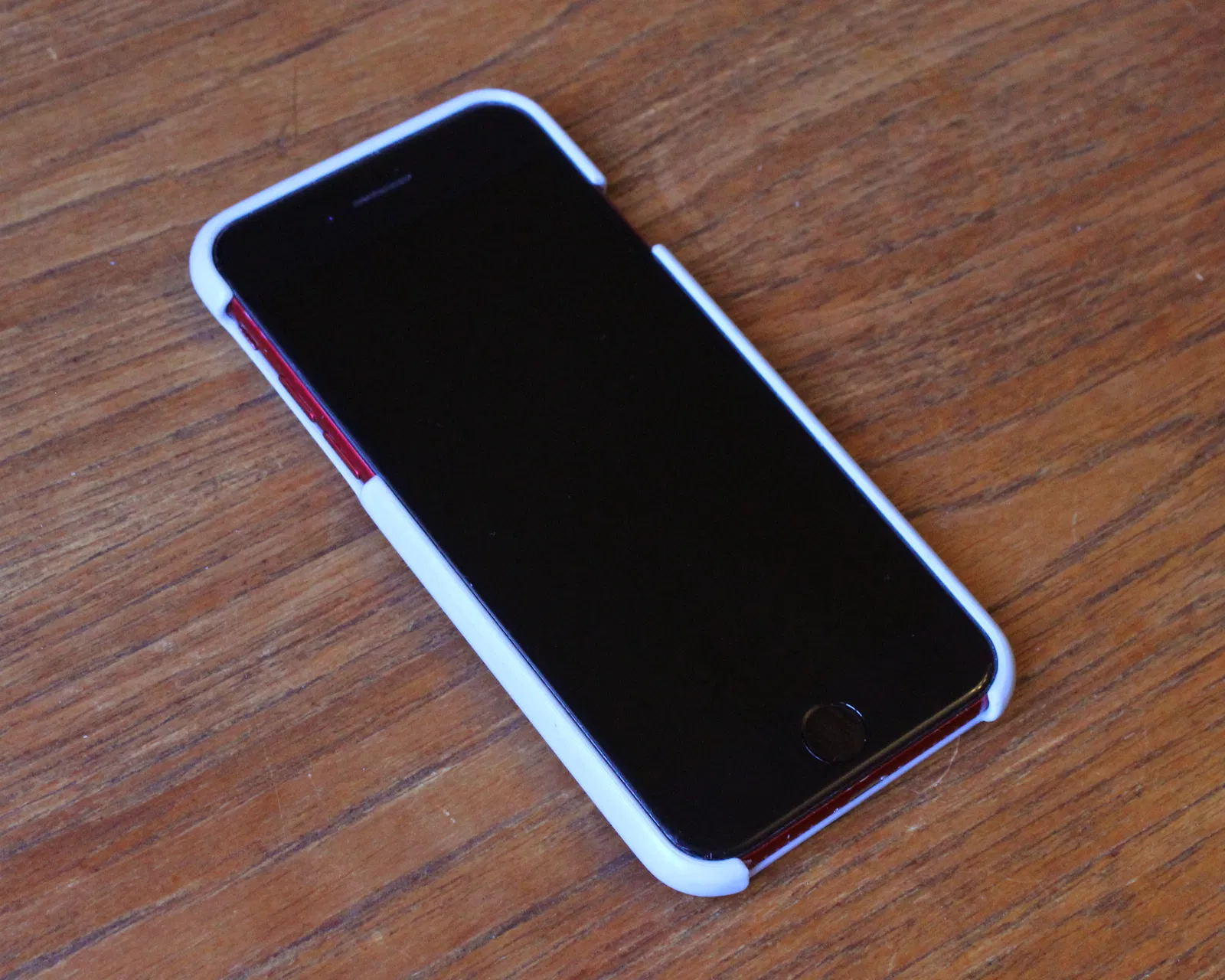

- Phần mép nhô cao 0.8 mm so với màn hình. Nếu bạn có dùng thêm miếng dán cường lực, mình khuyên nên chỉnh sửa lại file CAD để mép ốp nhô cao hơn một chút.

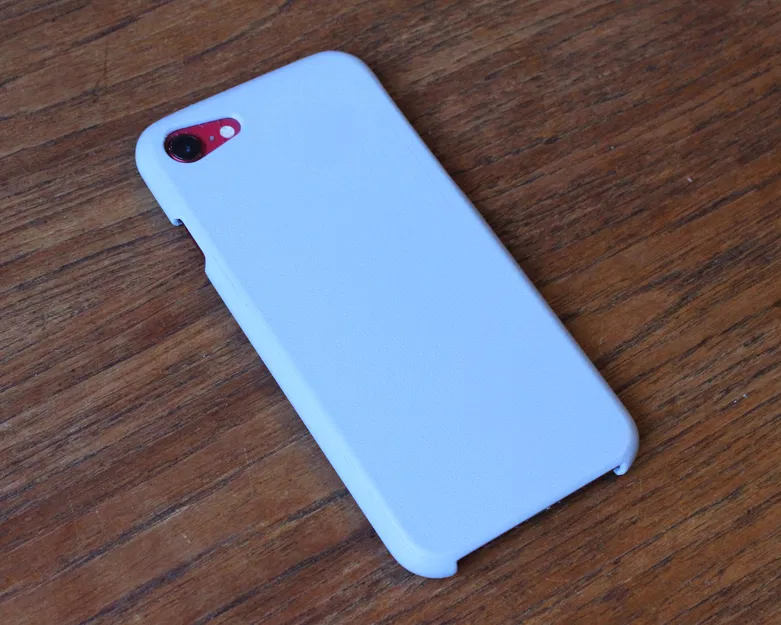

- Mặt lưng mỏng (1.45 mm) để tạo độ dẻo giúp dễ tháo lắp vào điện thoại. Các cạnh dày hơn (2.1 mm, tương đương khoảng 5 đường in với vòi phun 0.4 mm) để tăng độ chắc chắn.
- Cạnh dưới (chỗ cắm sạc) được bo tròn và gần như phẳng với điện thoại để cầm nắm thoải mái nhất.
Lưu ý khác
Mình đã thử qua nhiều loại nhựa và thấy polycarbonate cho kết quả tốt nhất. Độ bền và khả năng bám dính lớp của nó đủ tốt để tạo ra một chiếc ốp vừa mỏng vừa bền. Ở những bản thiết kế trước, khi độ khít quá chặt, các cạnh sẽ bị nứt do ứng suất theo thời gian. Đây có vẻ là đặc tính riêng của polycarbonate vì hầu hết các loại nhựa khác sẽ bị biến dạng thay vì nứt. Mình đã khắc phục bằng cách tinh chỉnh lại kích thước cho chuẩn xác.
Với nhựa PLA thông thường thì ốp bị giòn quá. Nhựa PETG mình đã thử thì cầm không được thoải mái. ABS, ASA hoặc TPU cứng có lẽ sẽ ổn nhưng mình chưa thử. Nếu bạn có làm thì nhớ đăng ảnh thành quả và chia sẻ kết quả cho mọi người biết nhé 😃
Được in trên máy Qidi Q2 với vòi phun 0.4 mm.
Dự án CAD trên Onshape: https://cad.onshape.com/documents/68184a87aaac018c38a3c625/w/df039658d9ebfcdac7b235da/e/00afcd222907a3dd16ce2123
Nhật ký thay đổi
10-03-2026: Điều chỉnh nhẹ bán kính góc và chiều cao tổng thể để ốp vừa vặn hơn.
