Hộp đựng màng TPU đa năng, gồm 2 phiên bản

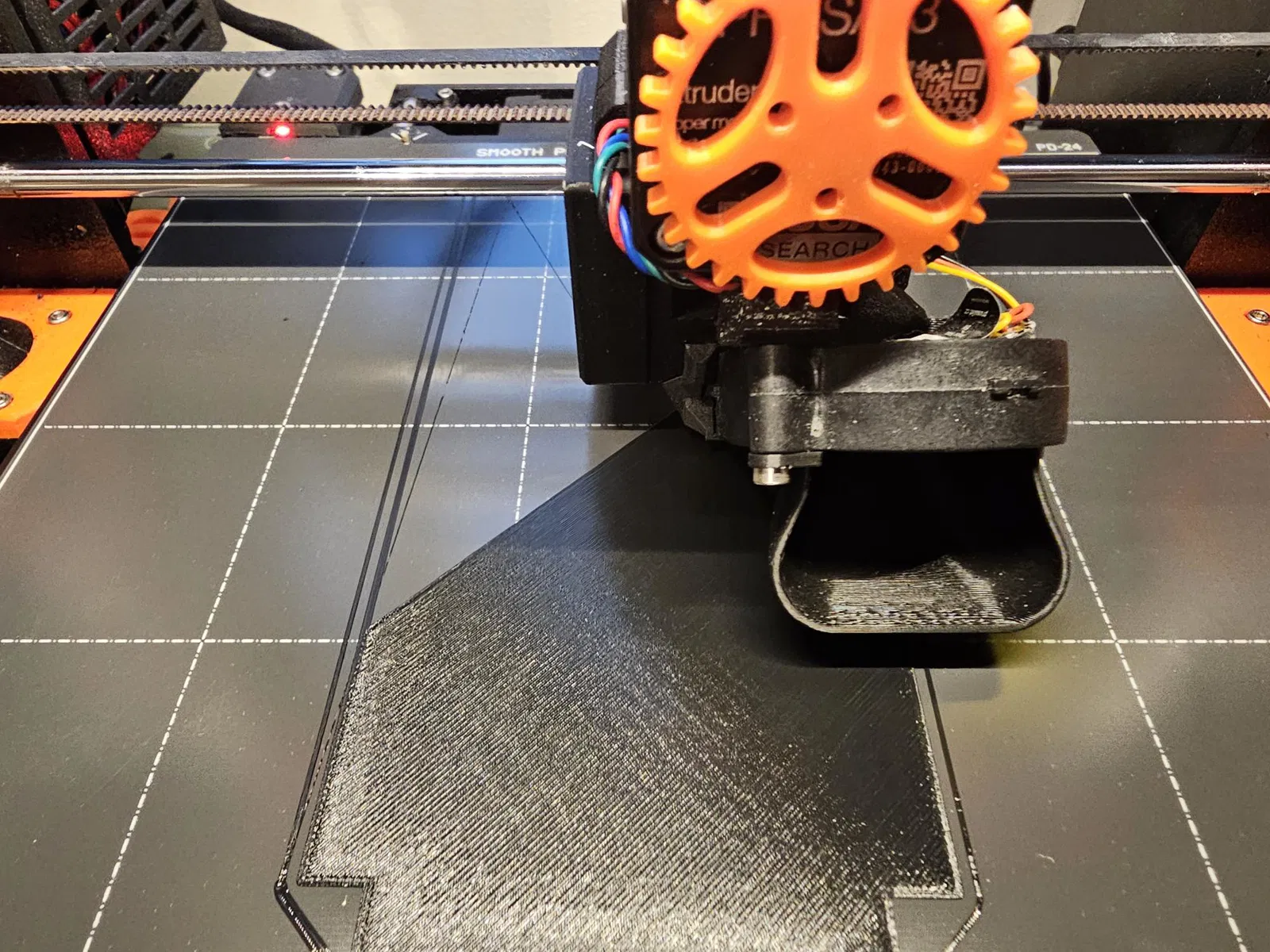

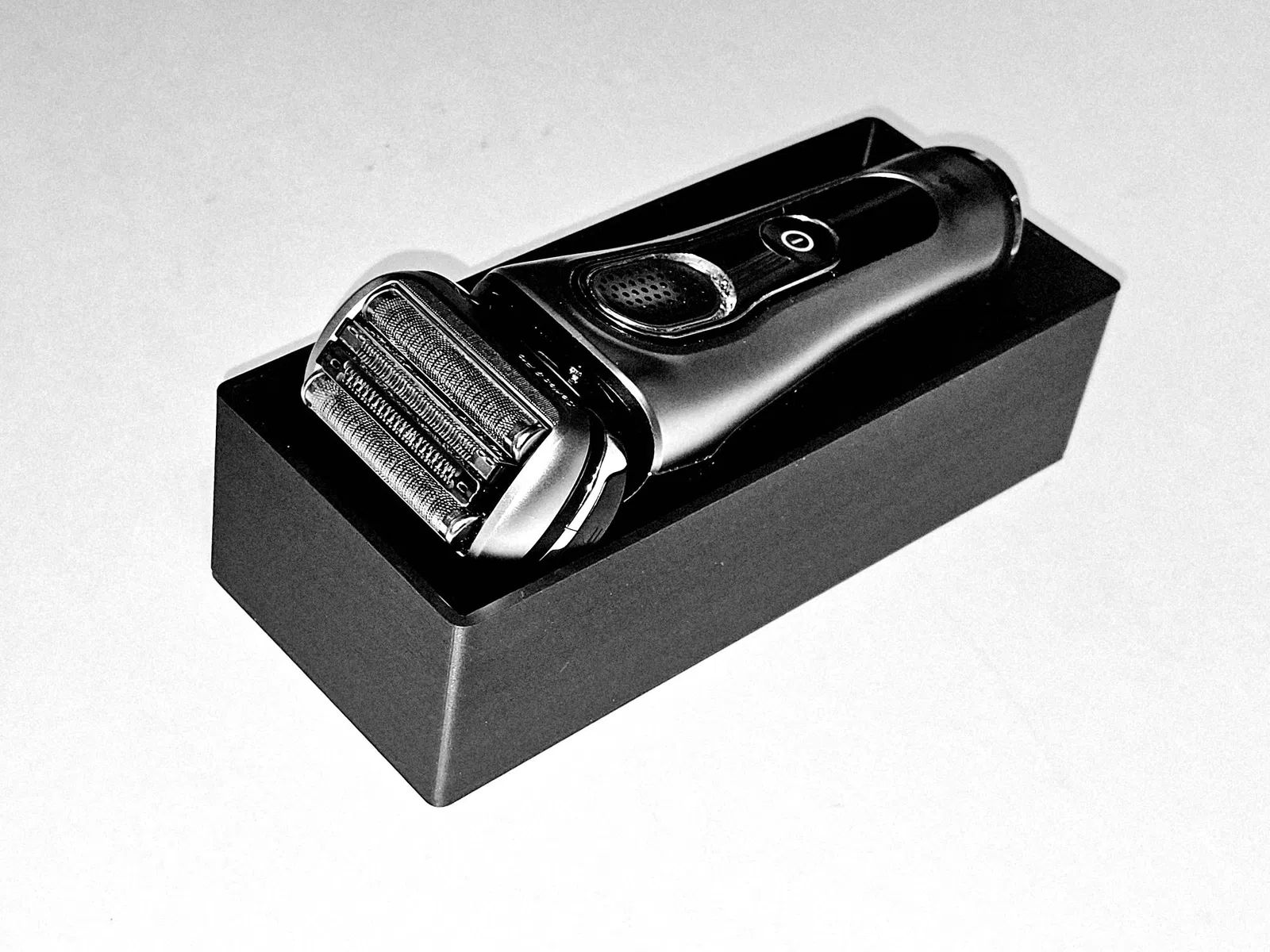

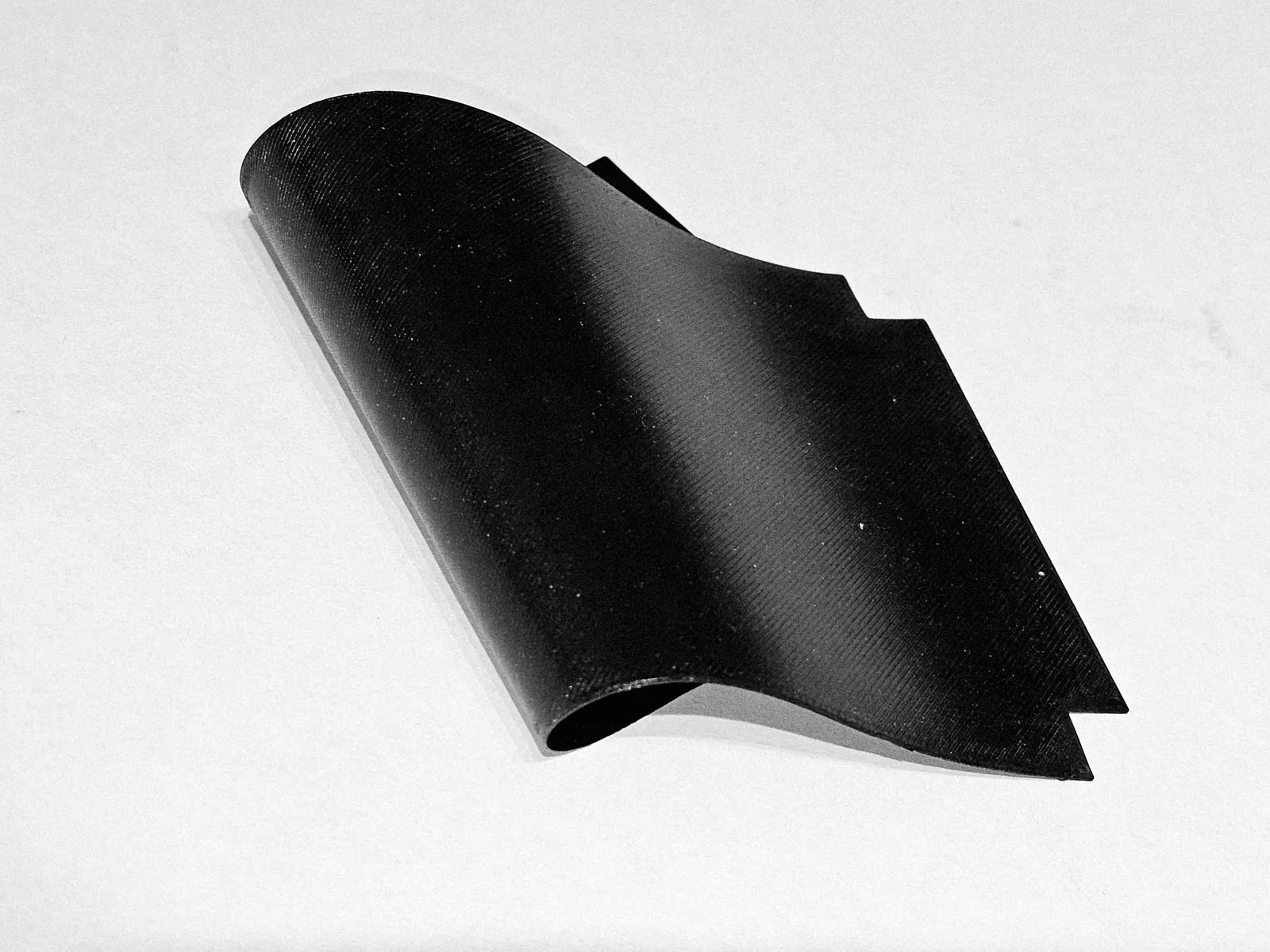

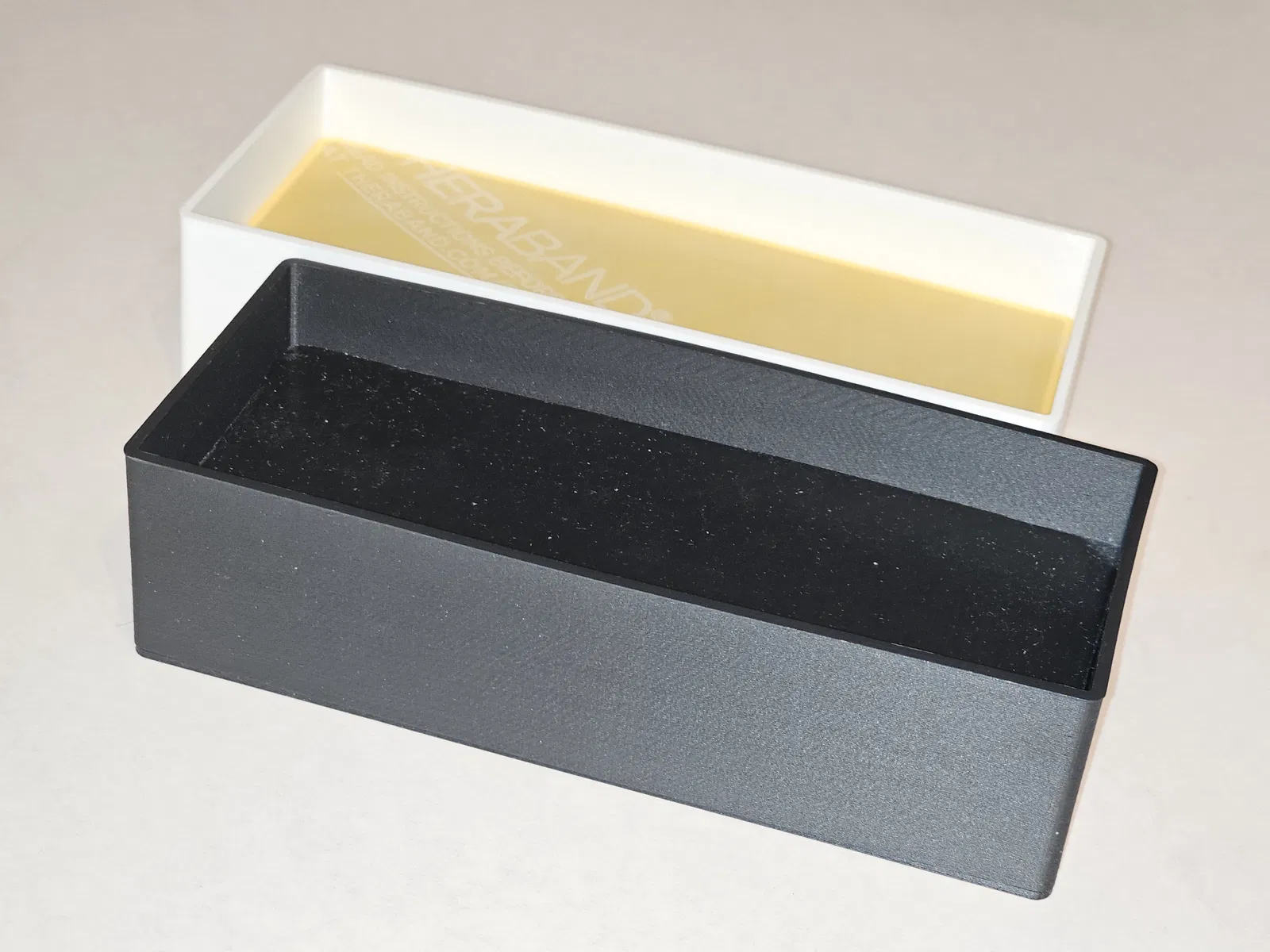

Ban đầu, mình chỉ muốn tìm một giải pháp lưu trữ nhanh gọn cho chiếc máy cạo râu Braun Series 9, đó là lý do vì sao hộp lại có kích thước như vậy. Mình nảy ra ý tưởng sử dụng màng TPU thay vì dùng mút xốp. Sau đó, mình thiết kế thêm một chiếc nắp cho hộp theo cùng nguyên lý đó. Hai thành phần này được thiết kế để gắn khít vào nhau mà không cần cơ chế khóa, nên độ dung sai khá chặt. Điều này có thể khiến các chi tiết hơi rít nếu in với layer 0.3mm, vì vậy mình khuyên bạn nên in với layer 0.2mm. Trên máy MKS3+ của mình, thời gian in tổng cộng mất khoảng 20 tiếng, nhưng chắc hẳn nhiều bạn ở đây đã sở hữu những chiếc máy in nhanh hơn. Điểm khó thứ hai là phần màng TPU. Bạn nên căn chỉnh layer đầu tiên thật chuẩn trước khi in. Nếu gặp khó khăn khi in TPU, bạn có thể mua màng TPU 0.1mm trên Amazon (option1) (option2). Bạn cũng có thể tận dụng "Theraband®". Lưu ý: Chỉ có một file duy nhất cho màng TPU, áp dụng cho tất cả các phiên bản.

Cách lắp ráp:

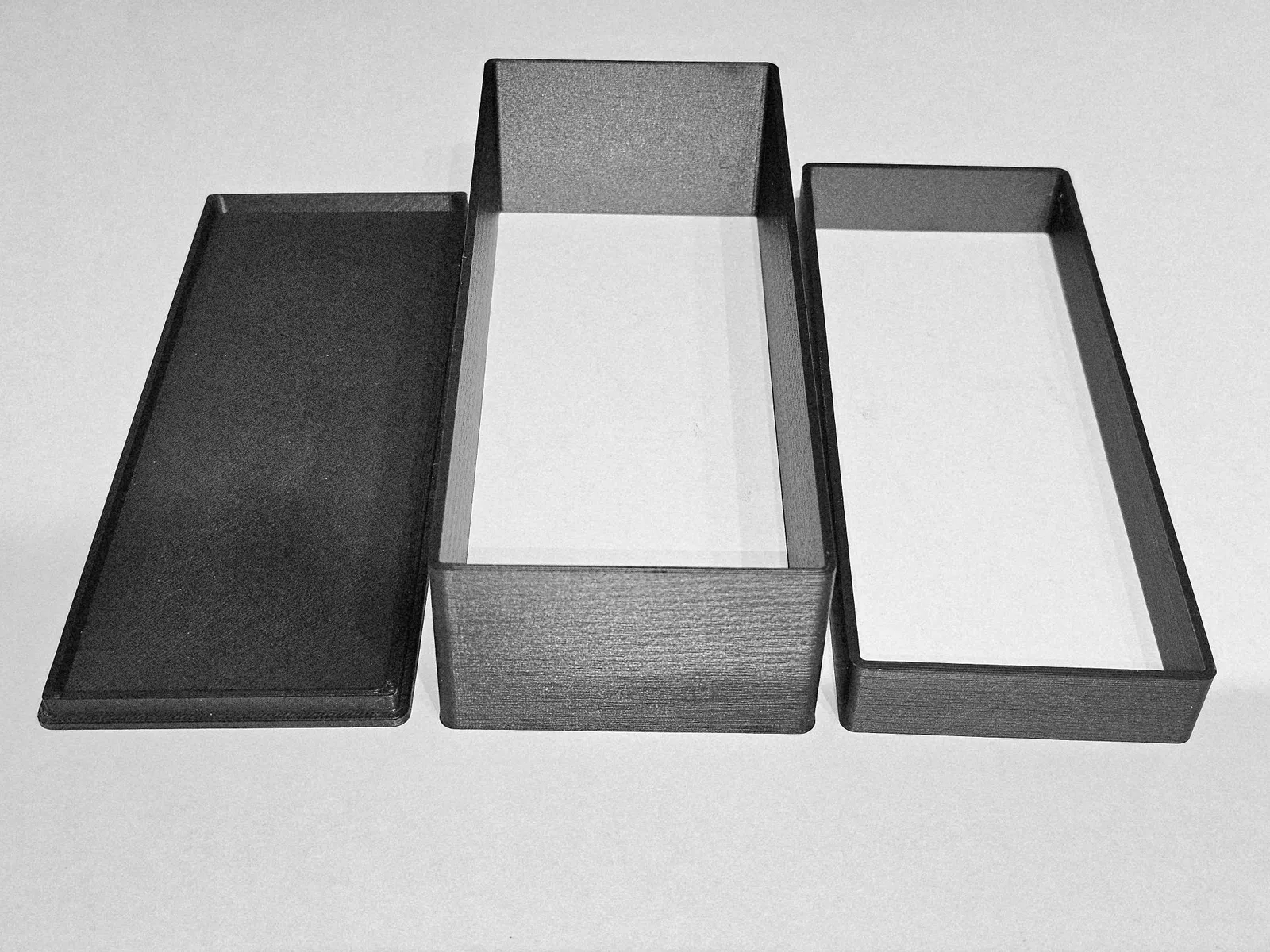

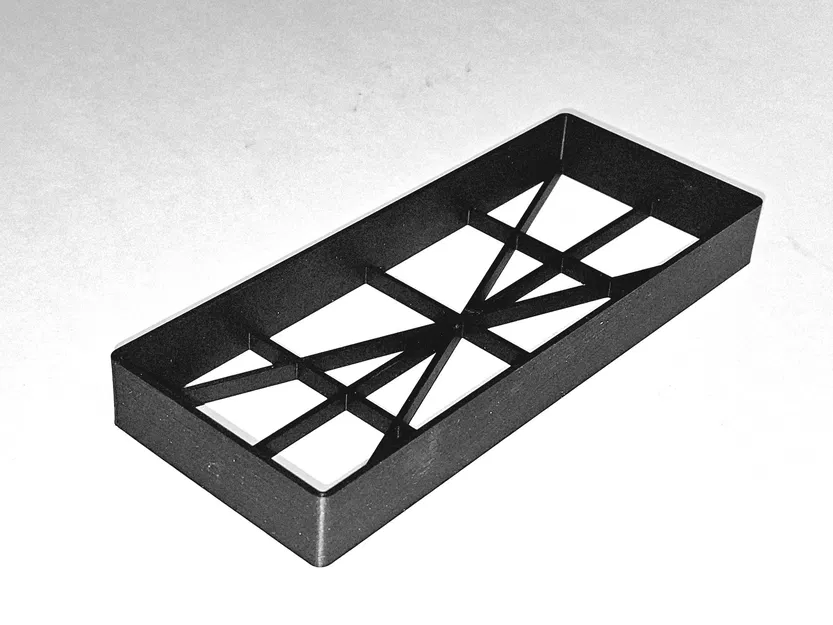

Đầu tiên, đặt màng TPU lên khung căng (Span Frame Base) sao cho màng nằm ở mặt không có thanh giằng. Cố định màng bằng một chút keo. Sau đó, trượt khung căng với mặt TPU hướng lên trên vào khung ngoài (Outer Frame Base). Cuối cùng, gắn phần đáy (Bottom Base) vào (có thể dùng keo hoặc không). Làm tương tự cho phần nắp.

Phiên bản 2 "Có khóa bảo vệ"

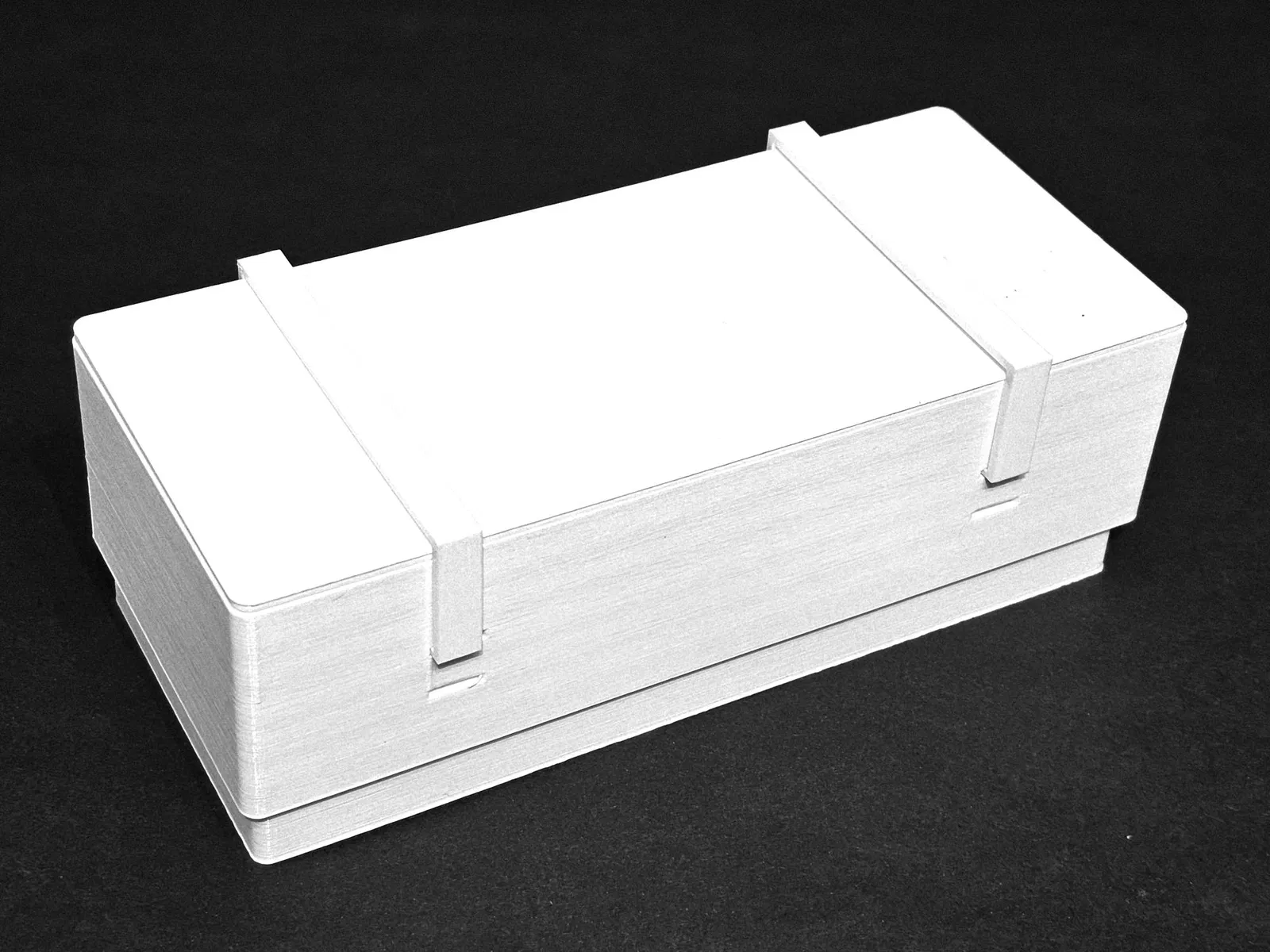

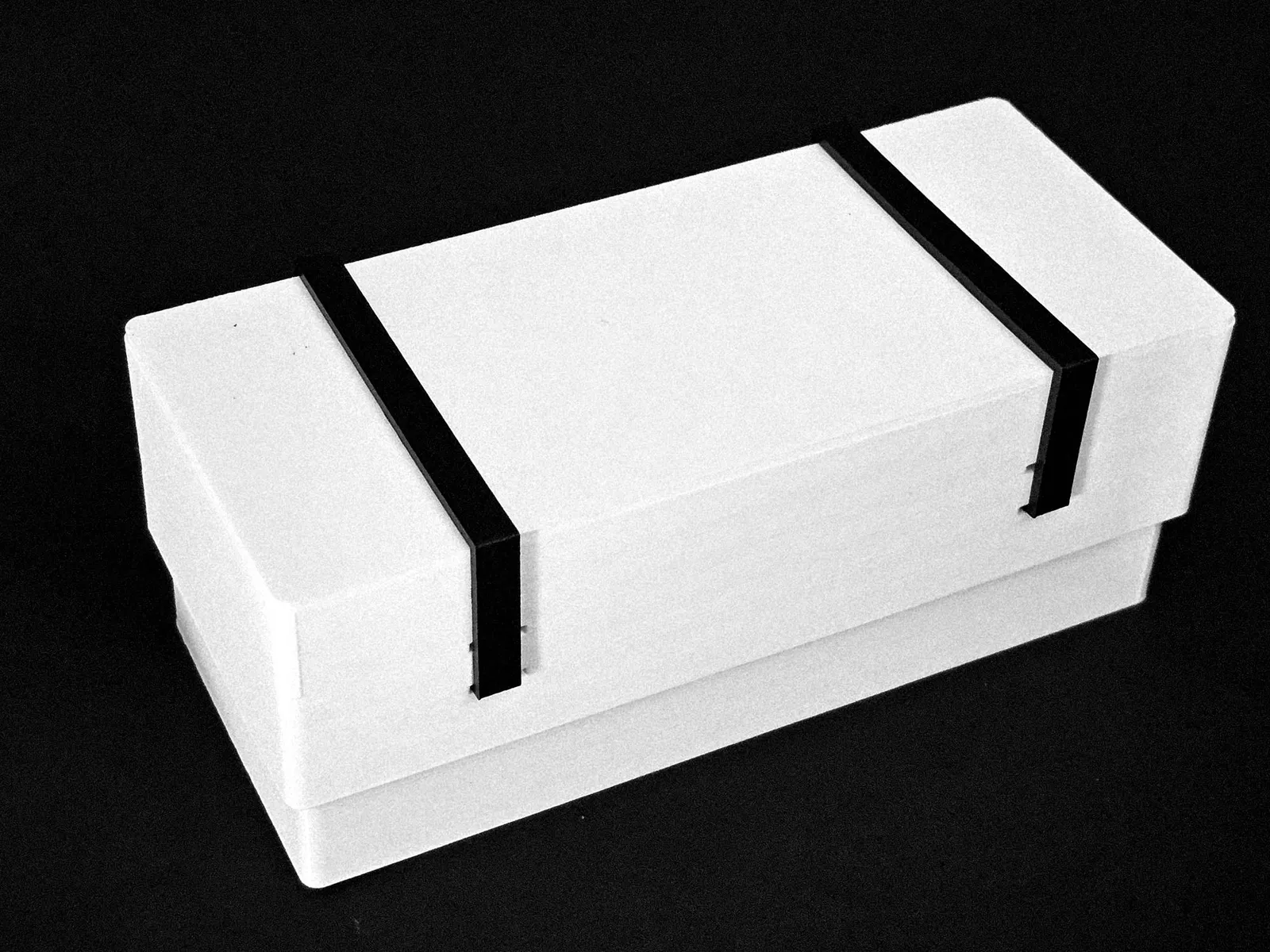

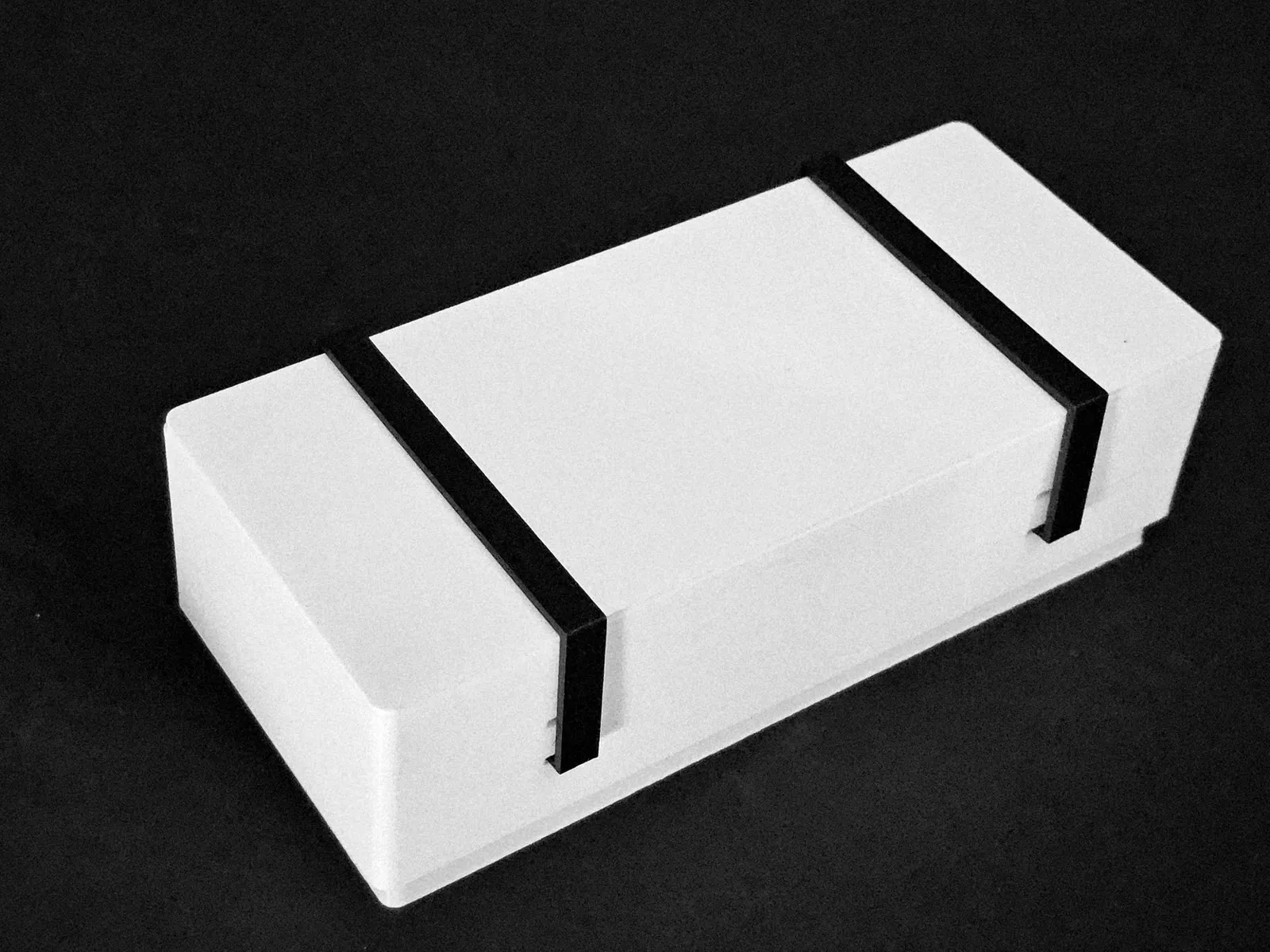

Vì mình nhận thấy khi dung sai quá lớn hoặc vật phẩm bên trong hơi cồng kềnh, nắp hộp dễ bị bung, nên mình đã thiết kế thêm phiên bản "có khóa" bằng kẹp. Để đáp ứng các chiều cao khác nhau, mình đã làm 2 loại kẹp (kẹp ngắn màu trắng cho chiều cao trung bình, kẹp dài màu đen cho chiều cao thấp và cao nhất).

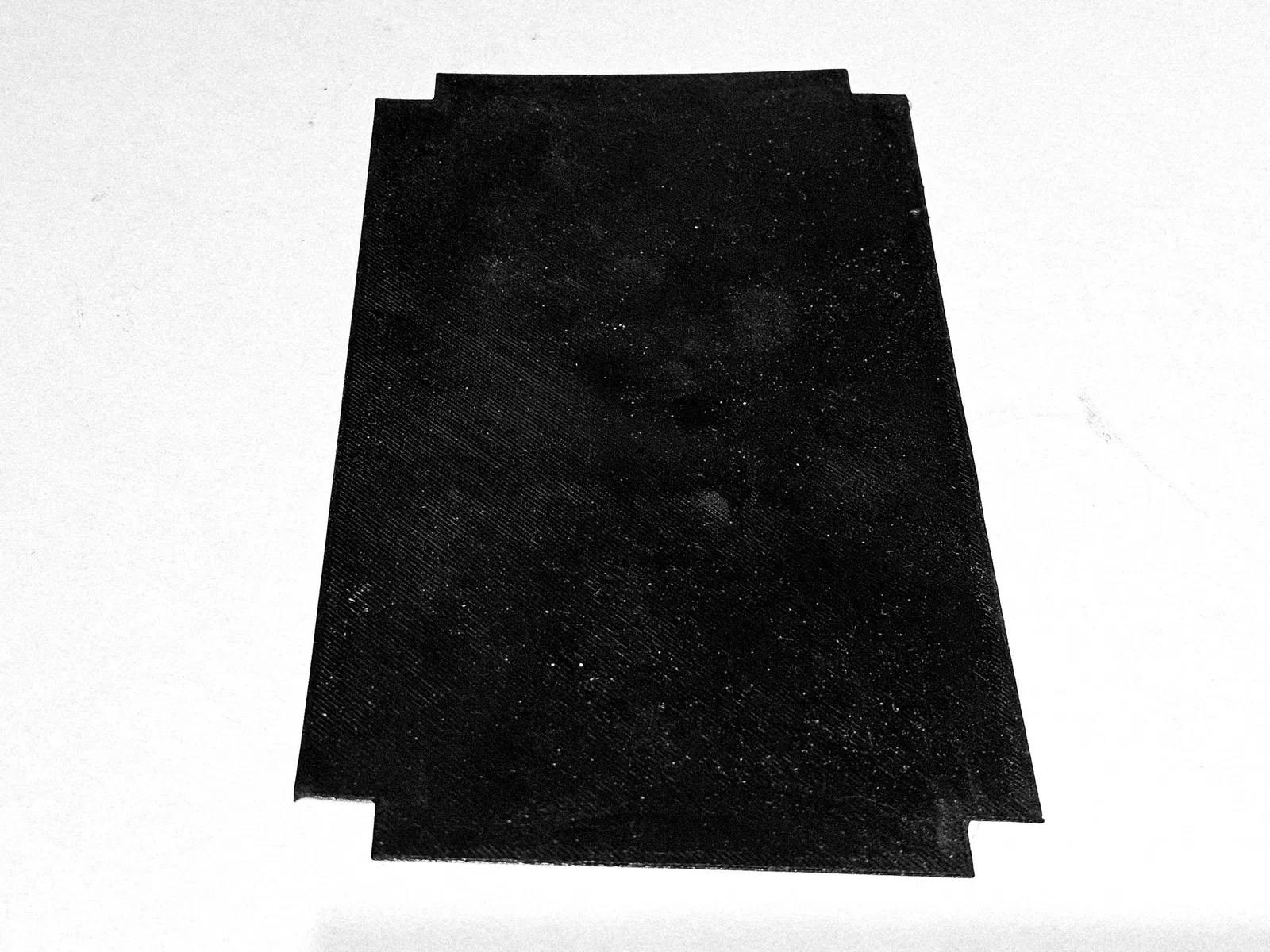

Các tấm màng TPU vẫn giống phiên bản 1, nhưng mình đưa vào thư mục V2 để bạn dễ tìm.

Các phần "bottoms" và "span frames" đã được điều chỉnh và chia thành 2 phiên bản. Mình khuyên dùng phiên bản a) cho các loại màng dày vì nó giữ nguyên độ dày cũ. Đối với màng mỏng và mềm hơn, hãy chọn bản b) để có thêm không gian cho đồ vật bên trong. Phần đáy cũng đã được làm phẳng hơn một chút.

Ứng dụng:

Kết hợp các linh kiện khác nhau sẽ tạo ra nhiều cách dùng:

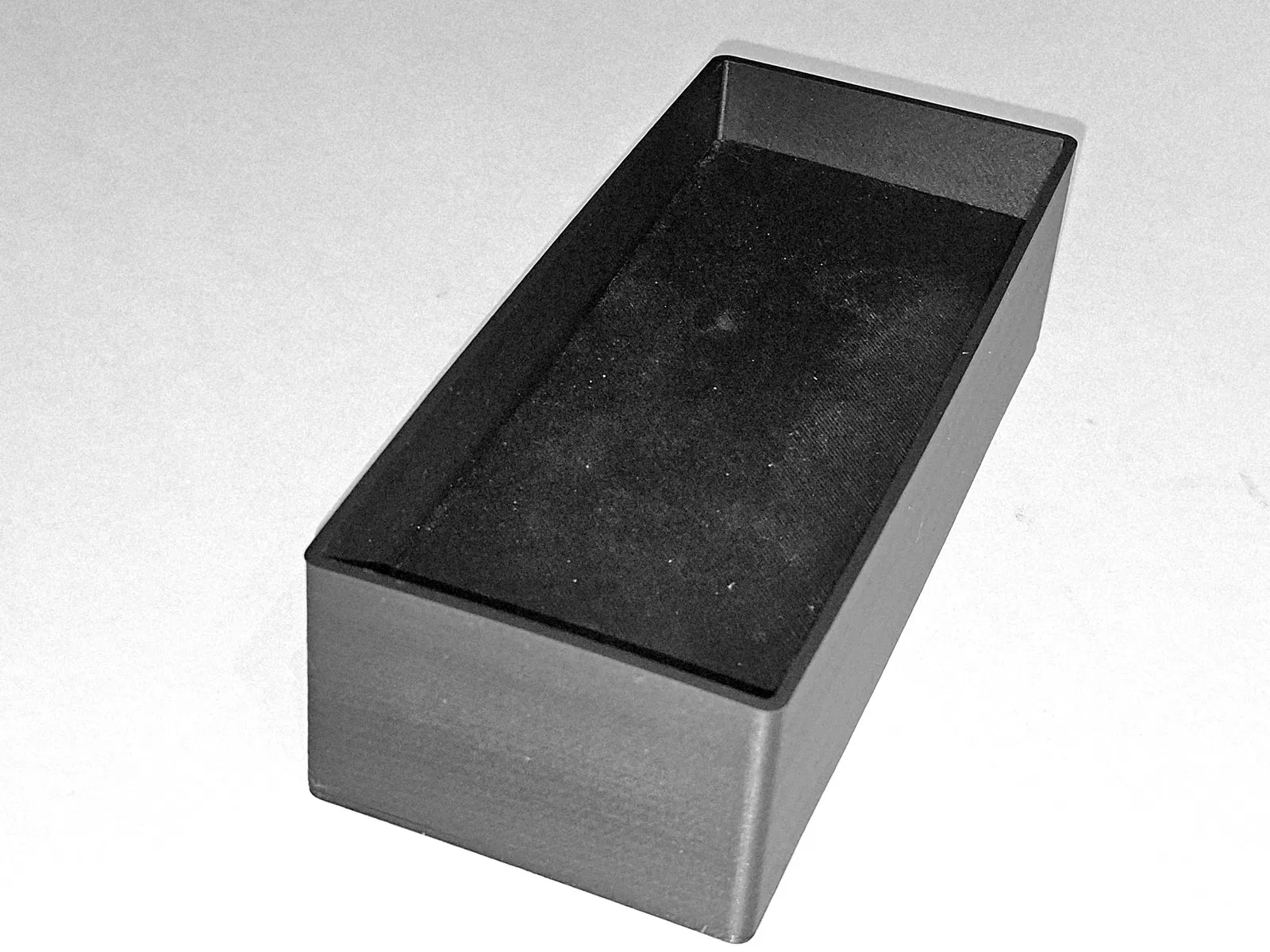

• Chỉ dùng đáy làm hộp hở (có hoặc không có màng TPU)

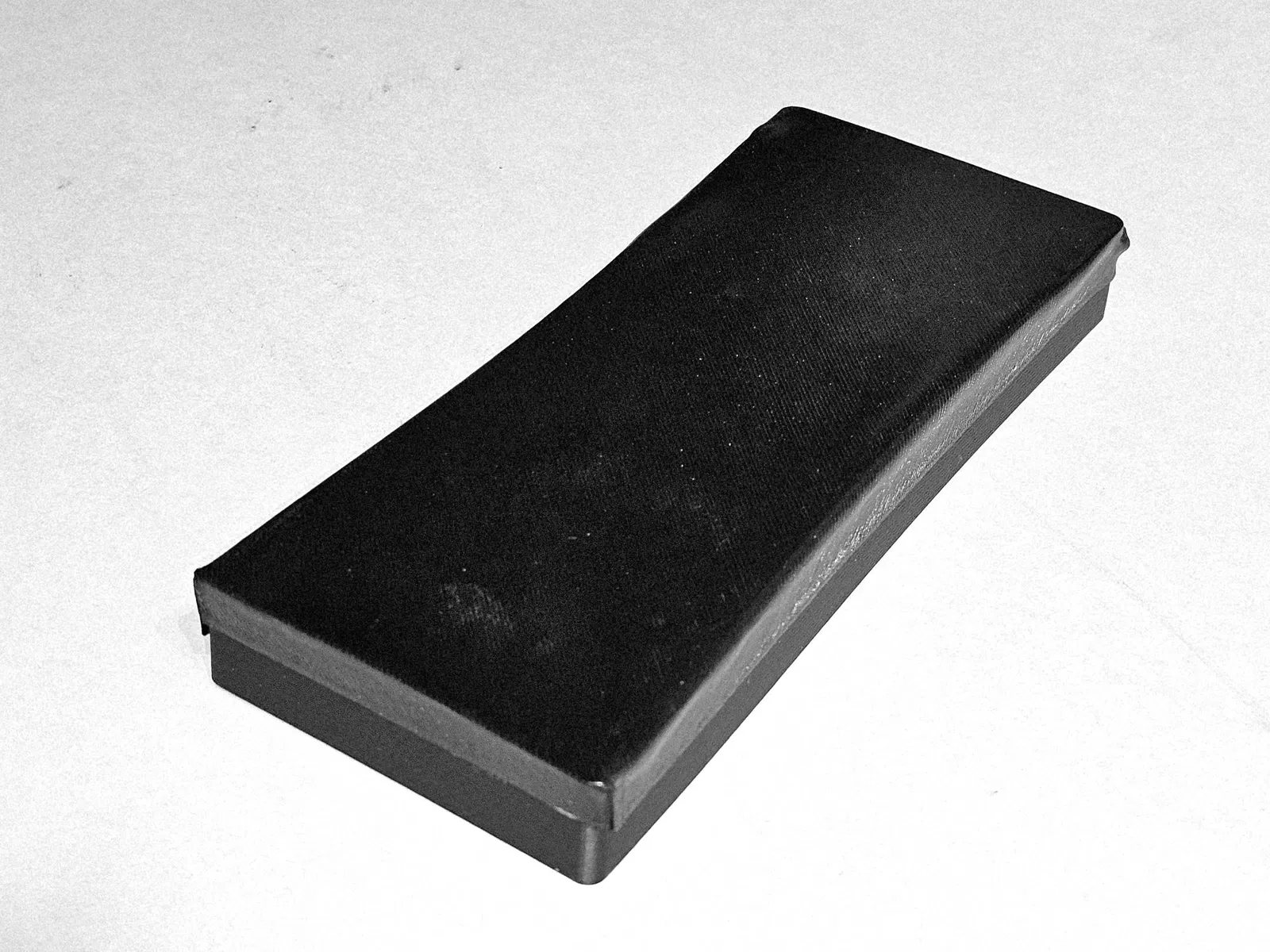

• Chỉ dùng nắp làm hộp hở (có hoặc không có màng TPU)

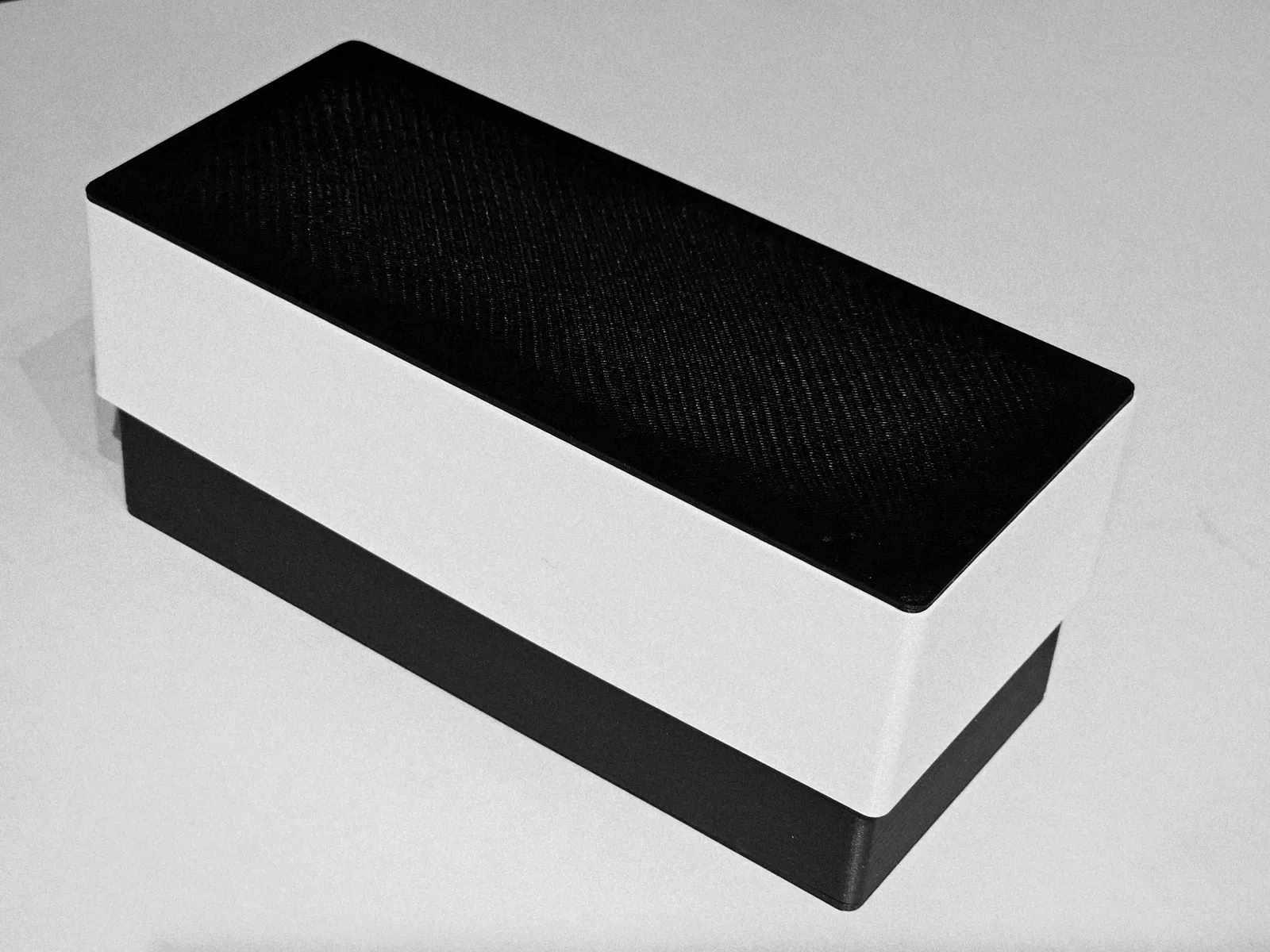

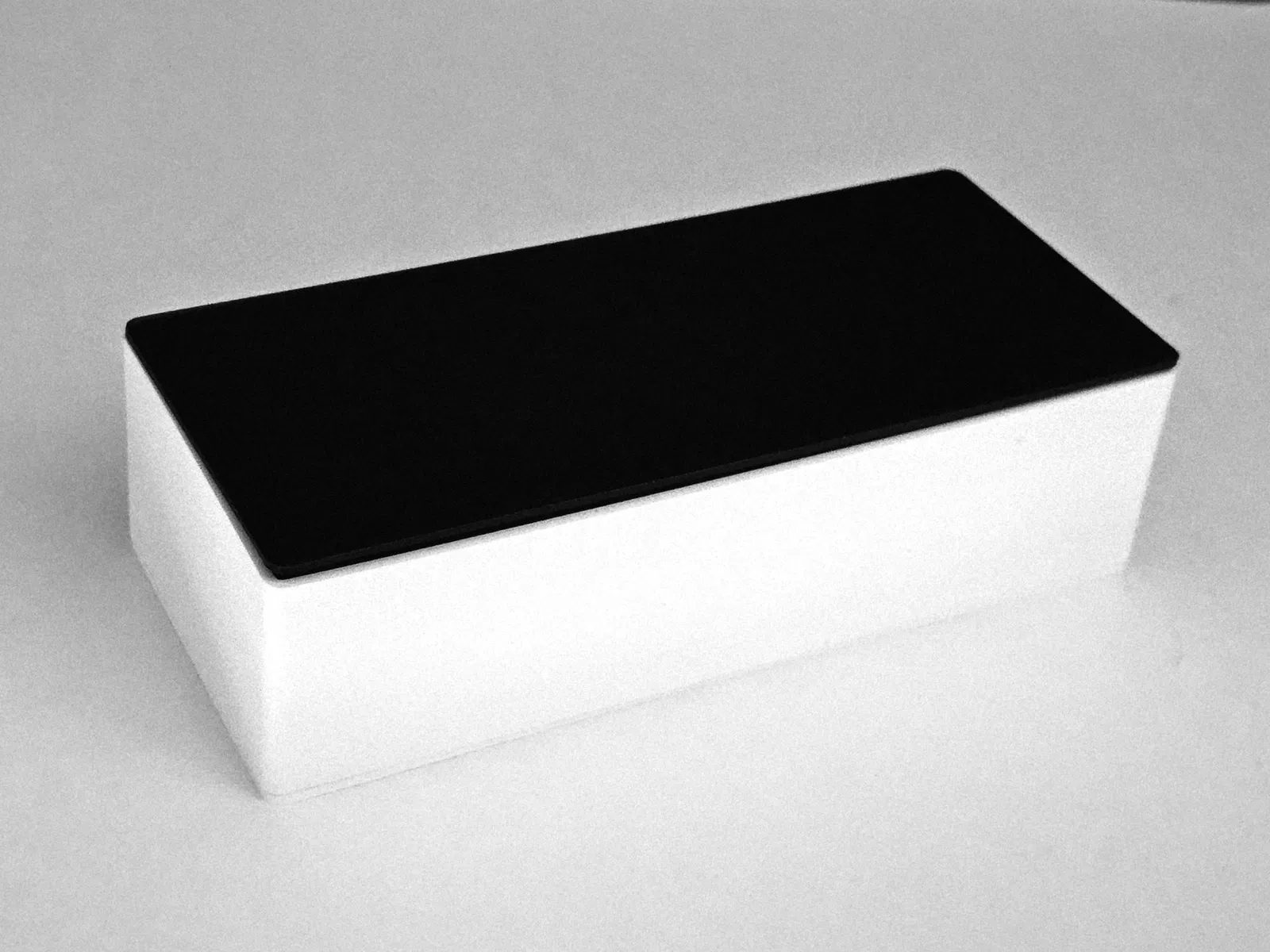

• Dùng cả đáy và nắp với màng TPU
• Phiên bản có khóa với 3 mức chiều cao điều chỉnh được

Chất liệu: PLA + TPU Layer: 0.2mm Support: Không cần
