Bộ lọc carbon hoạt tính cho máy hút mùi bếp

Thông số kỹ thuật

Bộ lọc này vừa vặn với ống thoát khí 150 mm và chứa được khoảng 350 g (~0.7 lít) hạt carbon hoạt tính (đường kính 4 mm). Sản phẩm được in bằng nhựa PETG.

Cần diện tích bàn in ít nhất là 220x200 mm nếu dùng mẫu "Outer mesh (small bed)". Đối với mẫu "Outer mesh" tiêu chuẩn, cần diện tích bàn in 250x200 mm.

Dự án CAD trên Onshape: https://cad.onshape.com/documents/612c5982591ffb8612258f40/w/41888351bdc14d1af8645851/e/d516c0d2ddaf5545494accb8

Giới thiệu

Khi thay bộ lọc cho máy hút mùi bếp, mình nhận ra các loại lõi lọc chính hãng chứa quá ít hạt carbon mà giá thay thế lại đắt đỏ. Mình quyết định tự thiết kế một cái lồng lọc có thể châm thêm hạt carbon. Dù đã tìm thấy , nhưng mình không thích kiểu in lưới đứng mỏng vì nó rất giòn và dễ hỏng khi in bằng các loại nhựa khó hơn PLA. Mặc dù PLA có thể dùng tốt, nhưng mình vẫn ưu tiên PETG vì nó chịu nhiệt, độ ẩm và dầu mỡ tốt hơn.

Thiết kế của mình lấy cảm hứng từ mẫu trước đó, nhưng phần lưới được in riêng lẻ và đặt nằm phẳng trên bàn in. Các mảnh lưới có tích hợp gân để tăng độ cứng và sẽ được uốn cong thành hình ống khi lắp ráp. Các chi tiết được kết nối bằng khớp cài mà không cần keo. Việc in lồng lọc thành nhiều phần tuy tốn công hơn một chút nhưng bù lại bạn sẽ có một khung lọc chắc chắn bằng PETG.

Hướng dẫn in

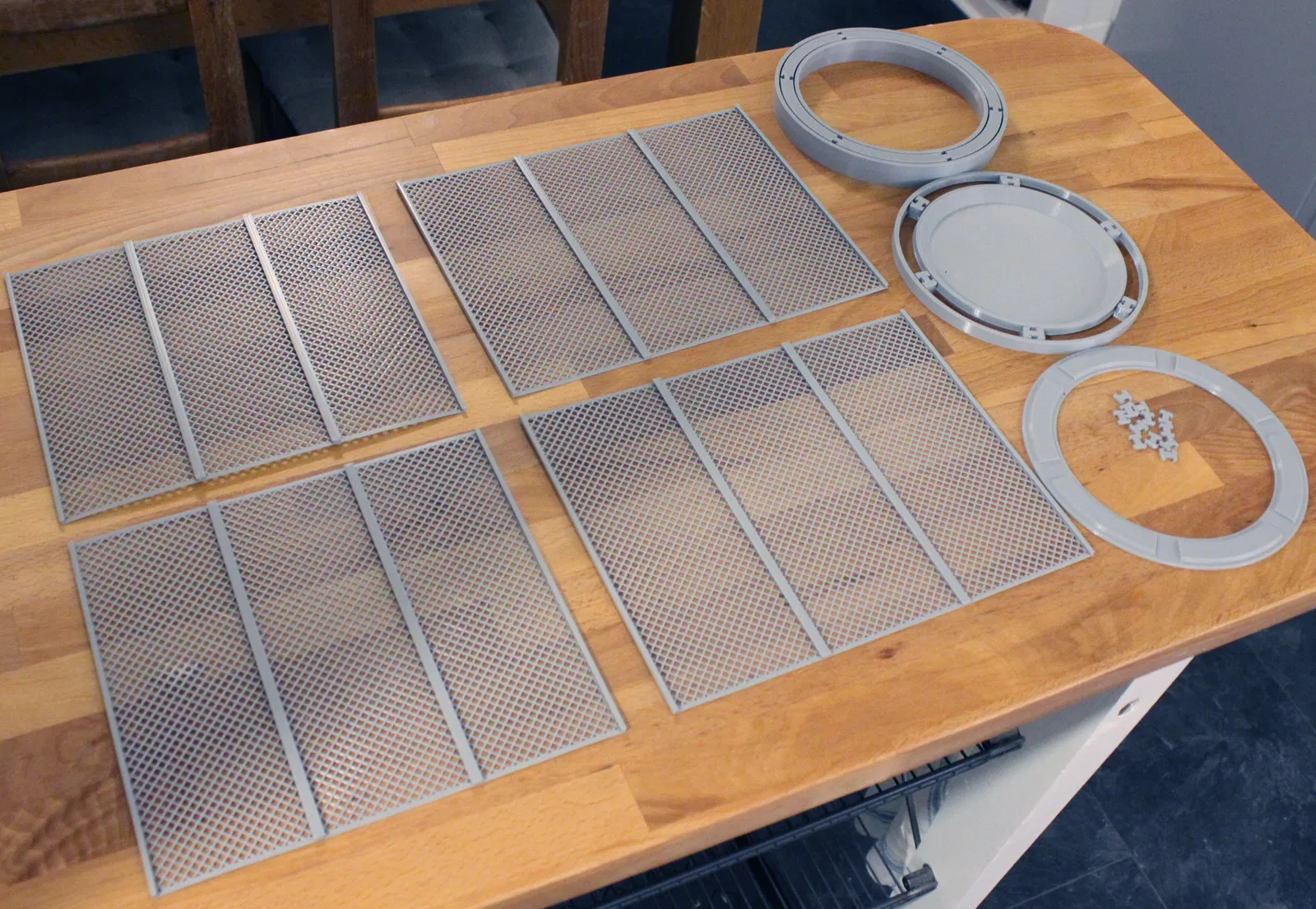

Toàn bộ các bộ phận in bằng PETG, không cần support. Mình dùng máy Qidi Q2 với bàn in phẳng và đầu phun 0.4 mm, bàn in nhám có lẽ cũng ổn. Số lượng cần in:

• 1x Bottom (Đáy)
• 1x Top (Đỉnh)
• 1x Lid (Nắp)
• 2x Inner mesh (Lưới trong)
• 2x Outer mesh (Lưới ngoài)
• 12x Clip (Kẹp)

Nếu bàn in quá nhỏ, hãy in 3x "Outer mesh (small bed)" và chuẩn bị tổng cộng 18 cái kẹp.

Phần đáy, đỉnh, nắp và kẹp có thể in với thiết lập tiêu chuẩn. Riêng phần lưới cần một vài mẹo trên phần mềm cắt lớp (slicer) như Orca, Prusa hay Bambu Studio:

1. Thêm mẫu lưới, chuột phải chọn Split -> To parts. (https://cdn.f3d-ai.com/uploads/public/69b/2f2/f24/69b2f2f24dd35950118863.png)
2. Chọn phần lưới, đặt Only one wall on top surfaces = false, Top/Bottom shell layers = 0, Wall loops = 5 để lộ phần in điền đầy (sparse infill). (https://cdn.f3d-ai.com/uploads/public/69b/2f2/f2c/69b2f2f2c0174922524144.png)
3. Với phần gân (rib), đặt Wall loops = 10.

Thiết lập Sparse infill trong phần cài đặt chung. Mật độ điền đầy tùy thuộc vào Sparse infill line width (của mình là 0.45 mm). Mình khuyên dùng Honeycomb pattern, Density 22%, Fill multiline = 1 để lưới chắc chắn hơn. (https://cdn.f3d-ai.com/uploads/public/69b/2f2/f34/69b2f2f347b7e213004441.png)

Hướng dẫn lắp ráp

1. Lắp hai nửa lưới trong vào vòng đáy.
2. Cài 4 kẹp vào các gân lưới để cố định.
3. Lắp hai nửa lưới ngoài vào vòng đáy rồi nhấn gân lưới vào kẹp.
4. Trượt kẹp lên phần đầu của các gân không có kẹp để giữ cố định trước khi lắp vòng đỉnh.
5. Lắp vòng đỉnh vào các khớp lưới rồi nhấn chặt toàn bộ.

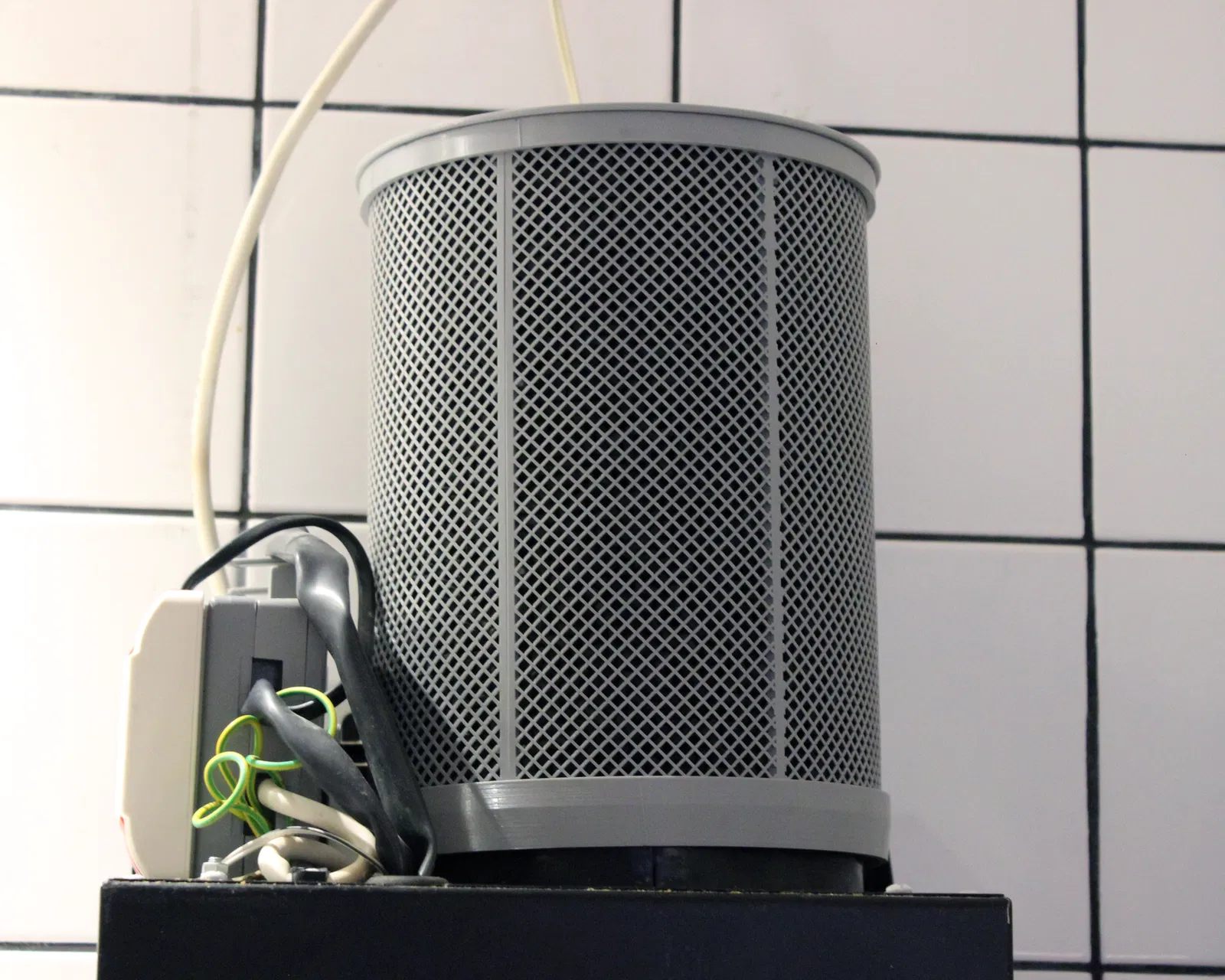

6. Đổ hạt carbon vào lồng rồi đóng nắp. Dùng máy hút bụi làm sạch bụi than bên ngoài lưới trước khi lắp vào máy hút mùi. (https://cdn.f3d-ai.com/uploads/public/69b/2f2/f4b/69b2f2f4bfa06839832108.png)
