Mô hình tên lửa 18mm C-Class (Sử dụng ống 29mm tự mua)

Mục tiêu của mình là tạo ra các bộ kit tên lửa công suất thấp, vừa đảm bảo ổn định và an toàn khi bay, vừa cực kỳ dễ lắp ráp cho các bé, tiết kiệm thời gian mà không cần dùng keo dán hay đòi hỏi độ chính xác quá cao.

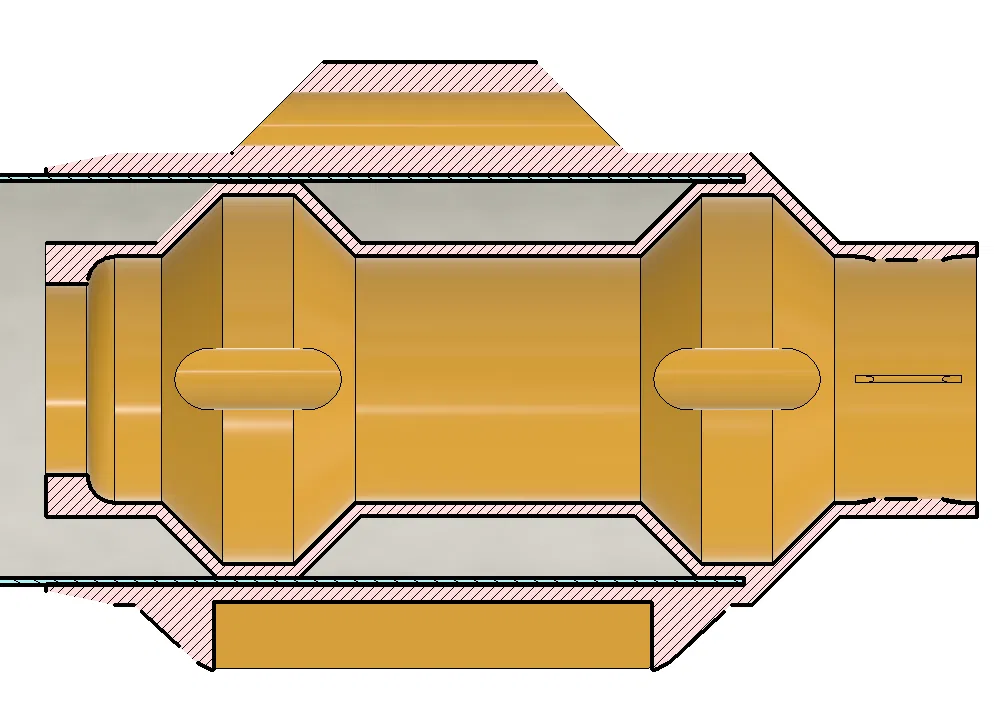

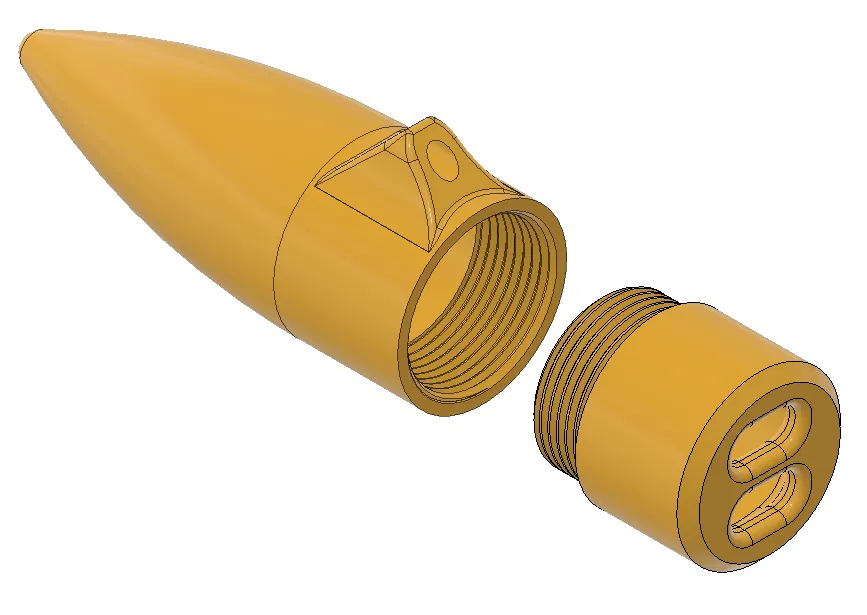

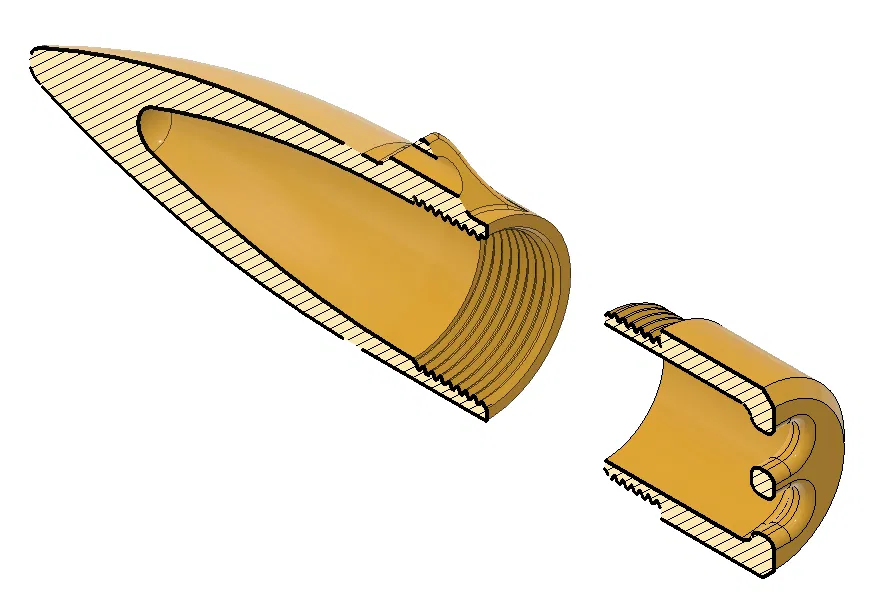

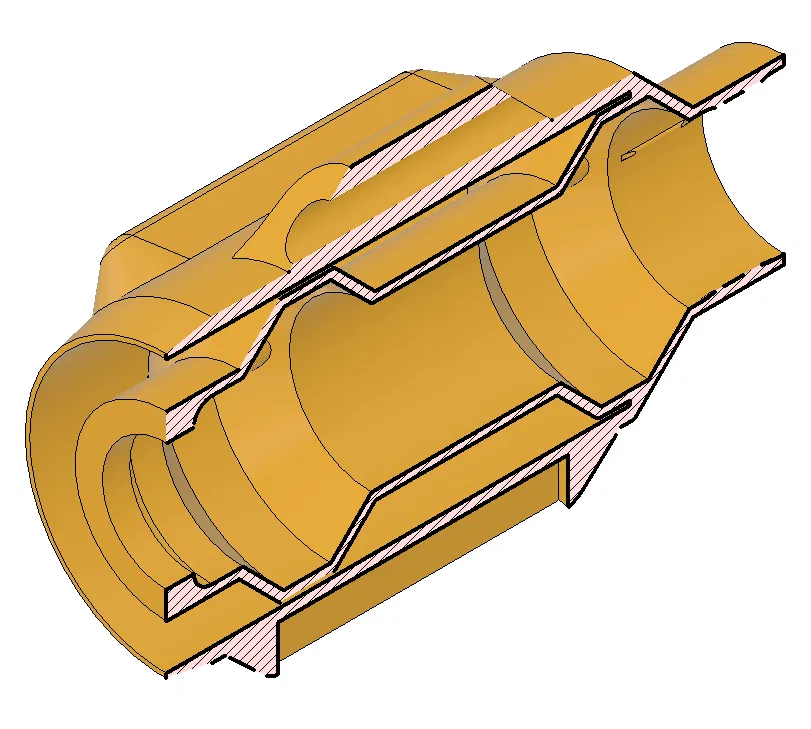

File in này bao gồm phần đuôi (fin can) gắn khớp ma sát, cánh đuôi và mũi tên lửa được thiết kế để lắp ráp dễ nhất có thể. Phần mũi tên lửa gồm hai phần vặn ren vào nhau, giúp bạn dễ dàng tháo rời để thay dây dù khi cần.

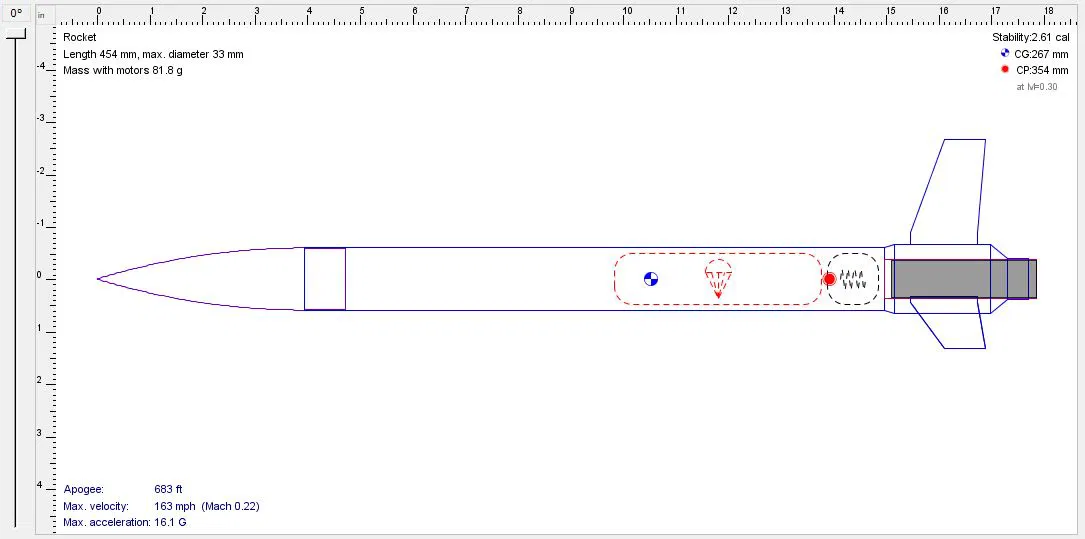

Tên lửa sử dụng động cơ loại 18mm A/B/C, tương ứng với độ cao bay lần lượt là 120/300/600 feet (khoảng 36/90/180 mét). Tên lửa đạt độ ổn định tốt khi bay với các động cơ này, chỉ số ổn định đạt từ 1.5 đến 2.5 CALS (xem ảnh chụp màn hình Open Rocket đính kèm). Lưu ý: việc sử dụng các loại vỏ động cơ Aerotech có thể nạp lại lớn hơn thì bạn tự cân nhắc rủi ro về độ ổn định nhé.

Bạn sẽ cần: 1x Ống thân/ống động cơ 29mm (link tham khảo ở dưới). 1x Dù hoặc dải lụa (streamer) để hạ cánh, bạn có thể tận dụng bất kỳ màng nhựa hoặc màng mylar nào làm dải lụa đều được. Khoảng 2m dây chịu sốc (shock cord) làm từ vật liệu chống cháy như thun hoặc nylon không bị chảy khi tiếp xúc nhiệt.

Hướng dẫn lắp ráp:

1. Luồn hai đầu của đoạn dây dài 30cm qua hai lỗ trên đế động cơ từ trên xuống dưới theo hình chữ U, sau đó thắt nút ở phần đáy để giữ dây không bị tuột.
2. Buộc phần dây còn lại vào vòng dây và luồn qua ống thân.
3. Ấn chặt ống thân vào bộ đế động cơ. Lực ma sát là đủ để giữ tên lửa chắc chắn khi bay, nhưng nếu bạn vẫn lo lắng thì có thể bôi một ít keo vào đế động cơ trước khi lắp.
4. Buộc dù vào phần trên của dây, sau đó buộc dây vào đế mũi tên lửa.

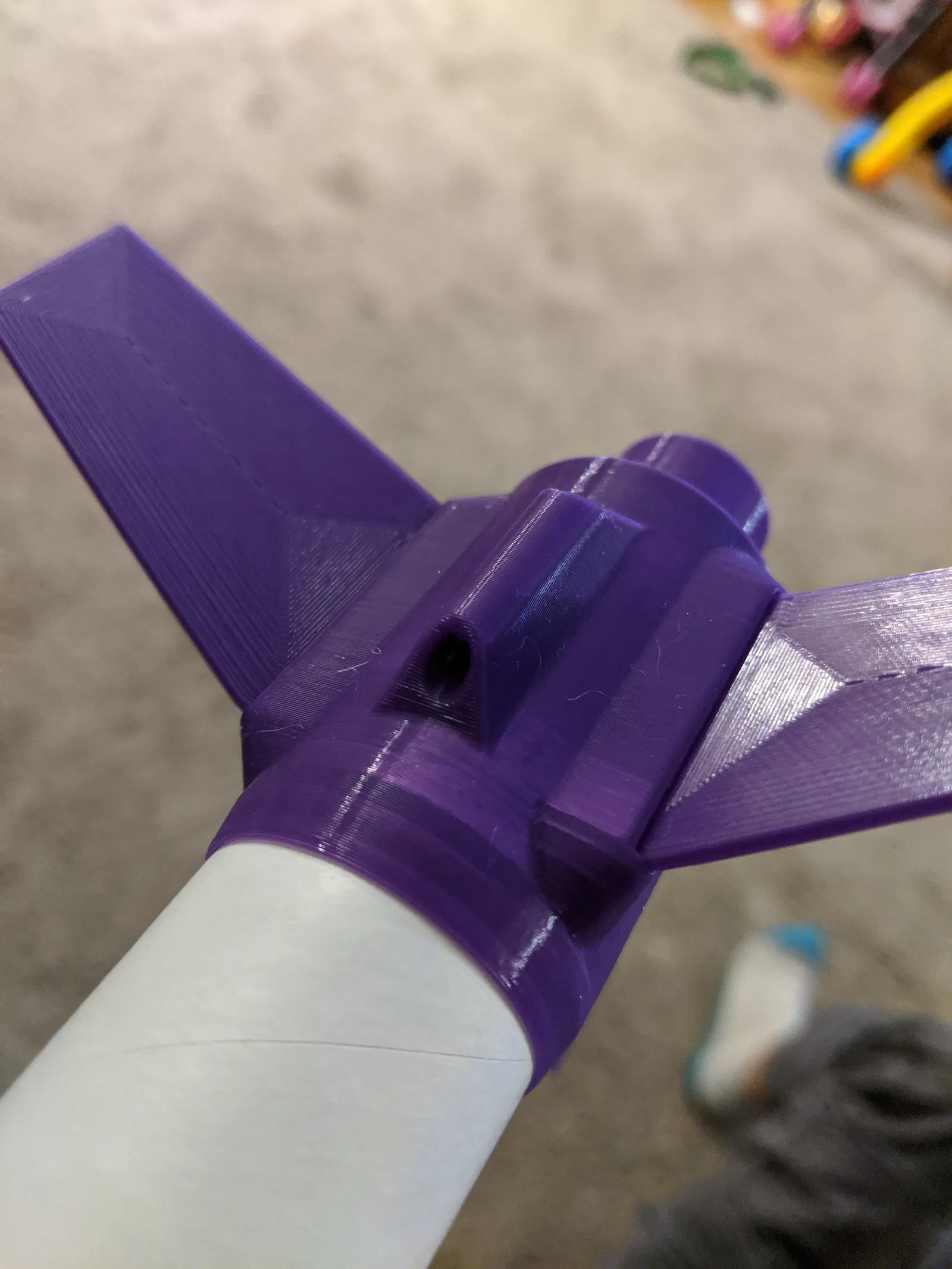

5. Ấn chặt ba cánh đuôi vào các khe tương ứng. Cần phải lắp rất khít, bạn có thể cần tỉa bớt phần nhựa thừa ở lớp đầu tiên (hiện tượng elephant's foot) nếu có.
6. Vặn chặt phần chóp mũi tên lửa, nhét một ít bông/vật liệu cách nhiệt vào ống thân, gắn mũi vào là bạn đã sẵn sàng phóng!

Link ống thân: https://www.apogeerockets.com/Building_Supplies/Body_Tubes/Low_Power_Tubes/29mm_x_13_Body_Tube_Holds_FG_Engines

Kỷ lục bay hiện tại là 533 feet (khoảng 162 mét) khi mang theo thiết bị đo độ cao Jolly Logic A3 gắn trong mũi tên lửa.

Hướng dẫn in

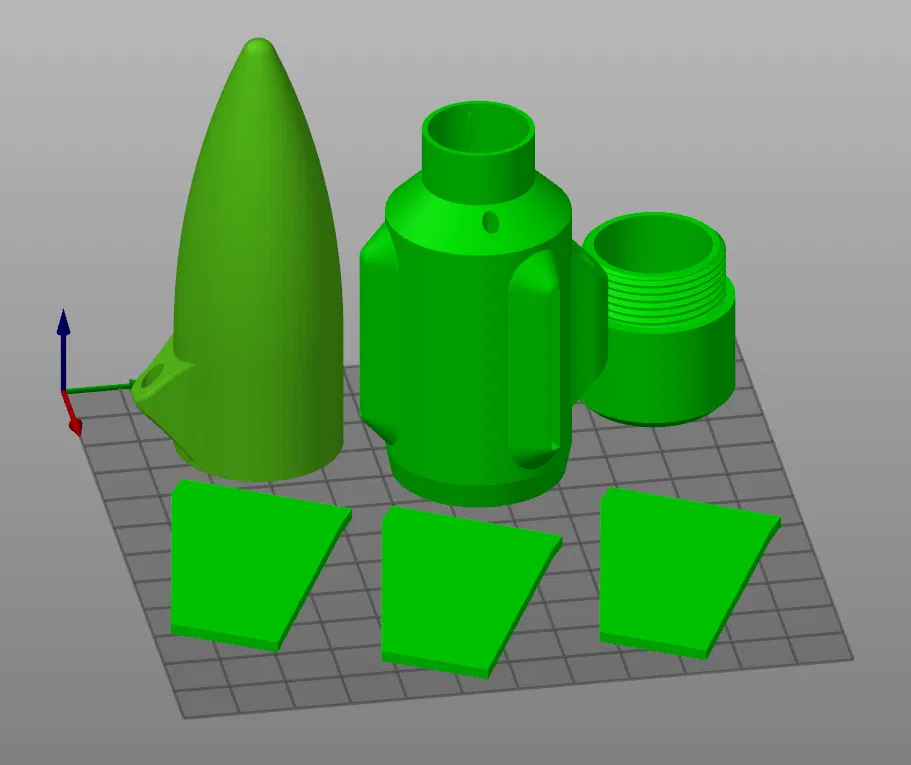

Tất cả các chi tiết đều in được mà không cần dùng support. Mình in với 2 lớp tường (walls) và 15% infill dạng gyroid. Tường in khá mỏng nên hầu như không có infill, trừ phần mũi tên lửa. Bạn hãy đặt phần đế động cơ với các vòng tròn đồng tâm lớn hướng xuống dưới, không cần support, miễn là máy in của bạn xử lý tốt phần overhang 45 độ là ổn.
