Khay hứng nước thay thế cho bếp nướng Foreman GRP1060B 4 phần ăn

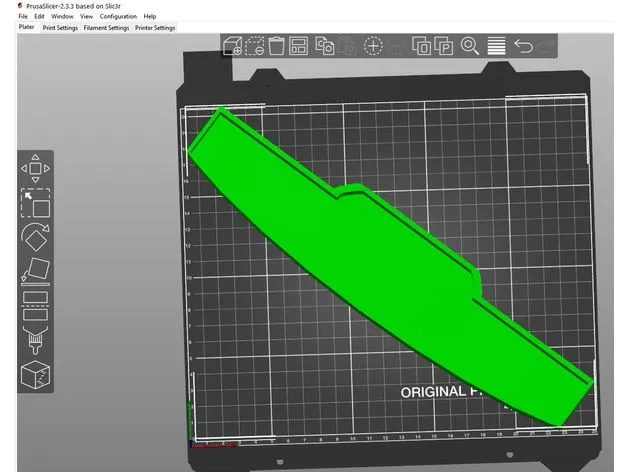

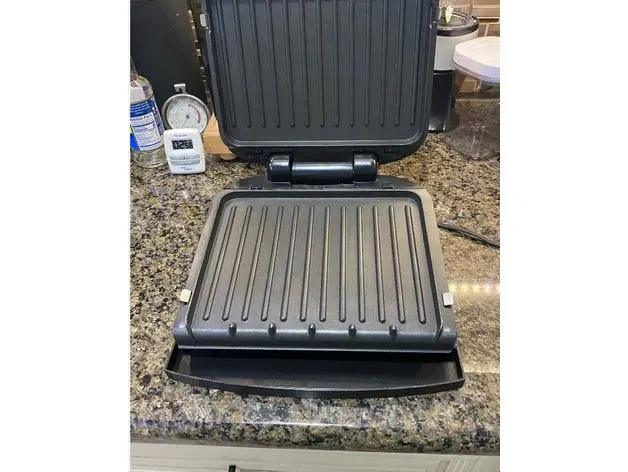

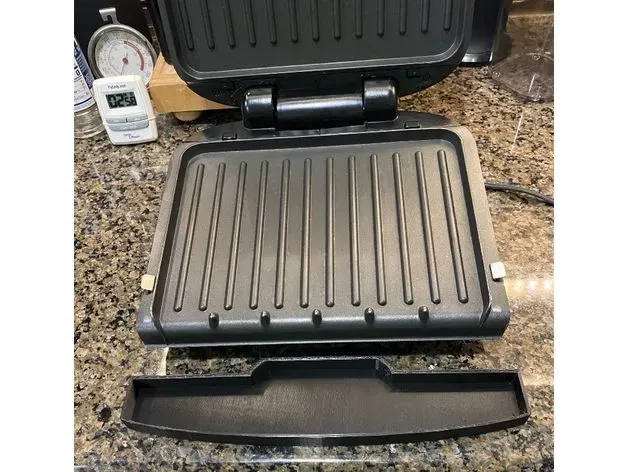

Cập nhật tháng 9 năm 2023: Thiết kế cải tiến hiện có sẵn tại đây: https://www.f3d.vn/3d-model/42343-khay-hung-mo-cai-tien-cho-bep-nuong-foreman-4-phan-an-grp1060b Bằng cách nào đó tôi đã làm mất khay hứng mỡ/khay hứng cho Bếp nướng George Foreman 4 phần ăn (GRP1060B). Tôi đã thiết kế một bản thay thế bằng Morphi. Tôi đã in một phiên bản bằng Monoprice PLA và trong Proto Pasta HTPLA, sau đó tôi đã xử lý nhiệt các bộ phận trong lò nướng điện trong 15 phút. Tôi muốn có thể cho bộ phận này vào máy rửa chén, và có thể thu thập mỡ nóng mà không bị biến dạng. Xử lý nhiệt PLA sẽ cho phép bộ phận PLA này chịu được nhiệt độ trong khoảng 70C (158F) (không nhiều máy rửa chén vượt quá nhiệt độ này). Tôi đã "xử lý nhiệt" PLA ở 90C (194F) và HPLA ở 107C (225F) trong một lò nướng điện trong 15 phút. Tôi đặt các bộ phận lên một mảnh giấy nướng trên khay phẳng trong lò đã được làm nóng trước khoảng 15 phút, sau đó để các bộ phận nguội lại tại chỗ hơn một giờ sau khi tắt nhiệt. Làm nguội chậm được cho là tốt hơn làm nguội nhanh. Trong quá trình xử lý nhiệt, các bộ phận đã thay đổi kích thước một chút, chiều rộng giảm khoảng 6 mm (1/4") trong trường hợp của tôi, từ 286 xuống 280 mm. Nếu khay bạn sử dụng không hoàn toàn phẳng, bộ phận sẽ bị biến dạng một chút trong quá trình xử lý nhiệt, gần giống với hình dạng của khay. Tôi đã in trên một Prusa I3 MK3S và sử dụng 100% độ đặc để cải thiện độ bền cơ học và khả năng chịu nhiệt. Tôi đã sử dụng PLA, nhưng PETG hoặc ABS sẽ là lựa chọn tốt hoặc tốt hơn, với khả năng chịu nhiệt tốt hơn. Bộ phận này rộng 11,25". Hầu như vừa vặn trên bàn in theo đường chéo. Xem các ảnh chụp màn hình đính kèm ở đây để biết hướng in được khuyến nghị. Một phiên bản 10,5" có lẽ sẽ hoạt động tốt. Khu vực nấu ăn trên bếp nướng này rộng 9,5", trong khi tổng chiều rộng của bếp nướng là 10,5". Không cần hỗ trợ, mặc dù một lớp viền sẽ giảm khả năng biến dạng. Phần này sử dụng 67 gms filament (PLA), và mất 5 giờ để in ở chế độ chất lượng 0.2mm. Ở chế độ bản nháp 0.3mm, mà tôi đã sử dụng, thời gian in là < 3 giờ. Tôi đã sử dụng những cái này trong hơn một năm, chúng vẫn hoạt động tốt. Hình ảnh của phần gốc tại Walmart.com
