Ngàm gắn lan can tàu thuyền cho ống 25 mm/1 inch - tích hợp giá để ly
Ngàm gắn tiện dụng cho lan can tàu thuyền kích thước 25 mm/1 inch. Sản phẩm đi kèm giá để ly (tùy chọn lắp dọc/ngang) và các tệp CAD để bạn tùy chỉnh theo nhu cầu. Thiết kế chắc chắn, dễ dàng lắp ráp bằng ốc M4 tiêu chuẩn.
Mô tả

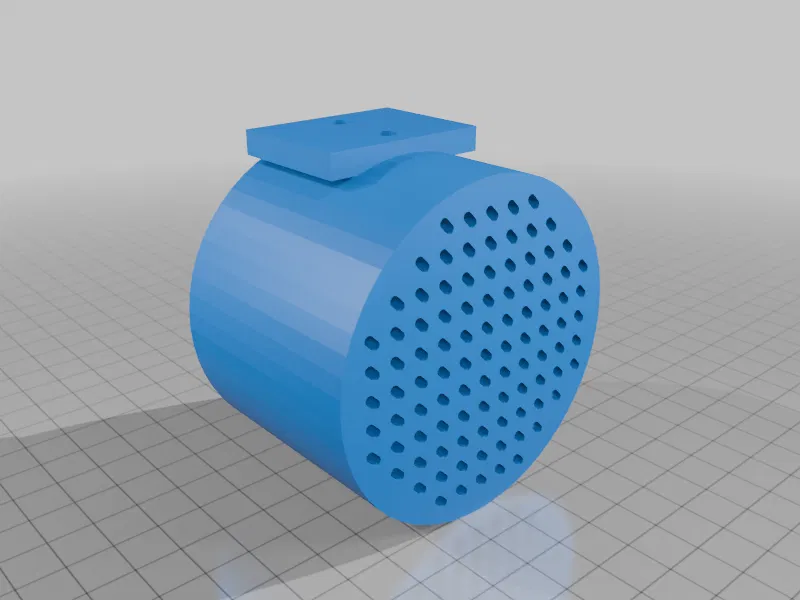

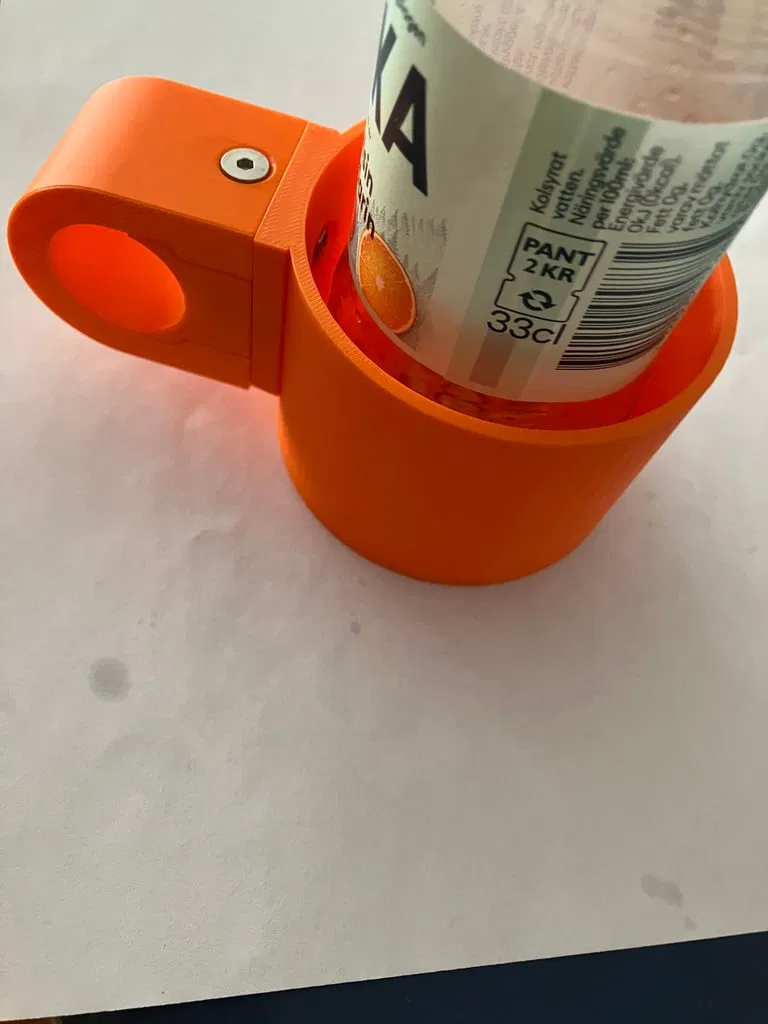

Dùng để gắn các món đồ lên lan can tàu thuyền. Dành cho ống 25 mm / 1 inch (hãy in đúng phiên bản kích thước). Sản phẩm có đi kèm giá để ly để bạn dễ hình dung cách sử dụng. Bạn có thể chọn giá để ly cho kiểu gắn dọc hoặc ngang. Ngoài ra, bạn cũng có thể tích hợp phần lõi bên trong vào các thiết kế khác (như giá để ly riêng, tệp STEP đã được cung cấp cho mục đích này).
Các lỗ bắt vít cách nhau 16 mm. Việc điều chỉnh kích thước rất dễ dàng bằng cách sử dụng các tệp CAD đính kèm.

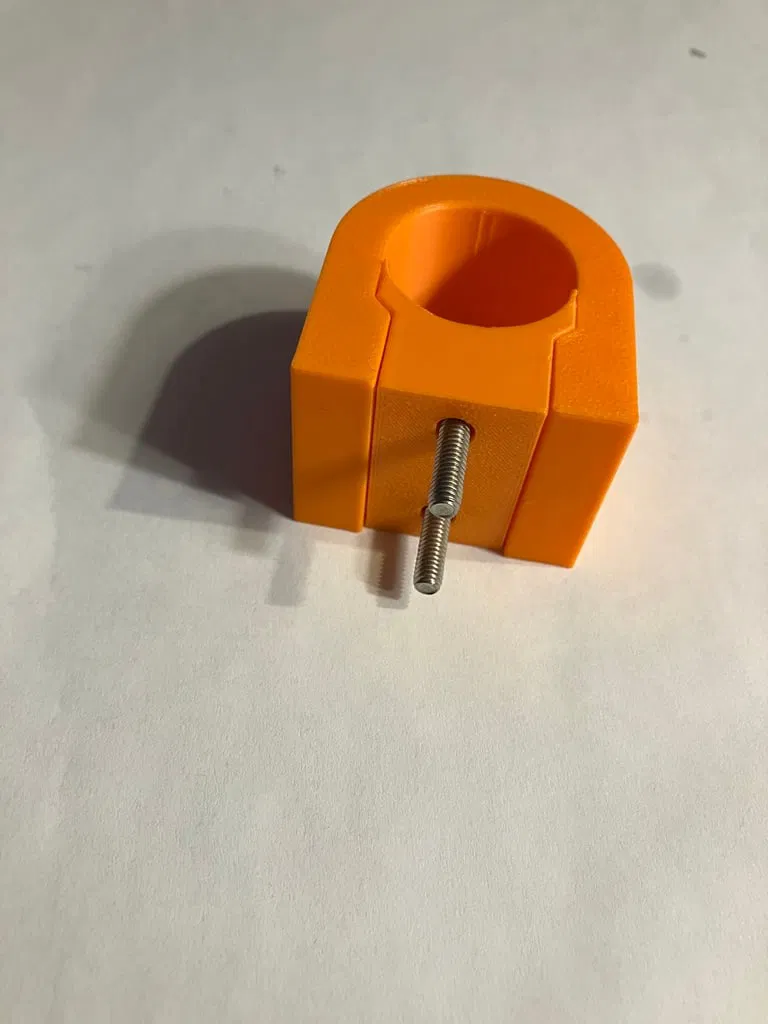

Bạn cần dùng 2 ốc M4 để bắt vào giá, và một ốc M4 40 mm để kẹp giữ giá đỡ (kèm đai ốc).
Bạn cũng có thể dùng ốc 8-32. Để kẹp giữ, hãy dùng loại có chiều dài 1-5/8" (sẽ hơi dài một chút).
Để lắp giá để ly đi kèm, bạn cần dùng ốc M4 x 16 mm (và đai ốc).
Lắp ráp (giả sử dùng giá để ly):

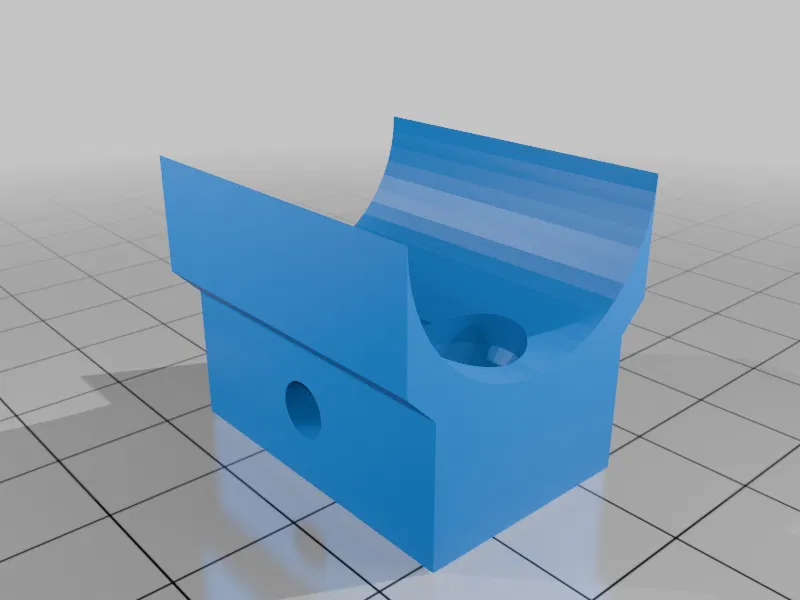

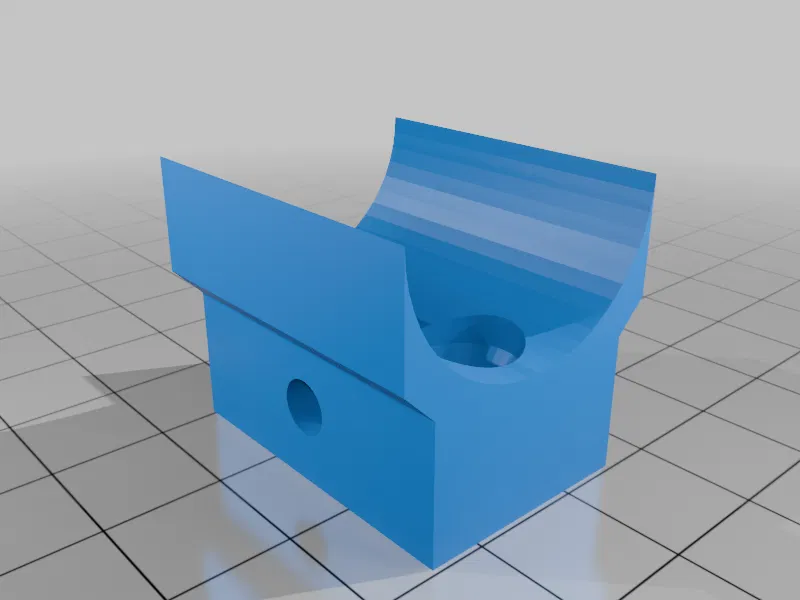

- Lắp phần lõi vào giá để ly.

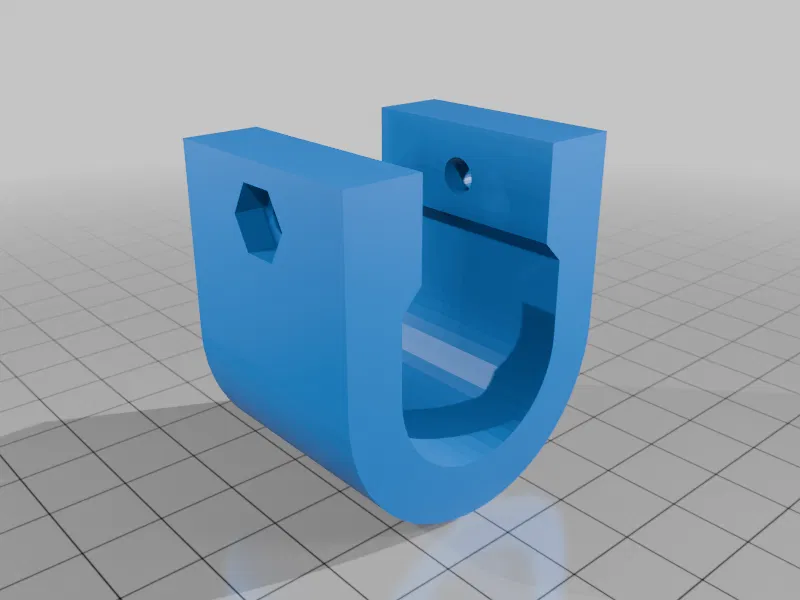

- Đẩy phần khung ngoài vào ống 25 mm.
- Lồng phần lõi vào phần khung ngoài.
- Siết chặt ốc kẹp lại.
