Giá đỡ lưu trữ cho trò chơi Terraforming Mars

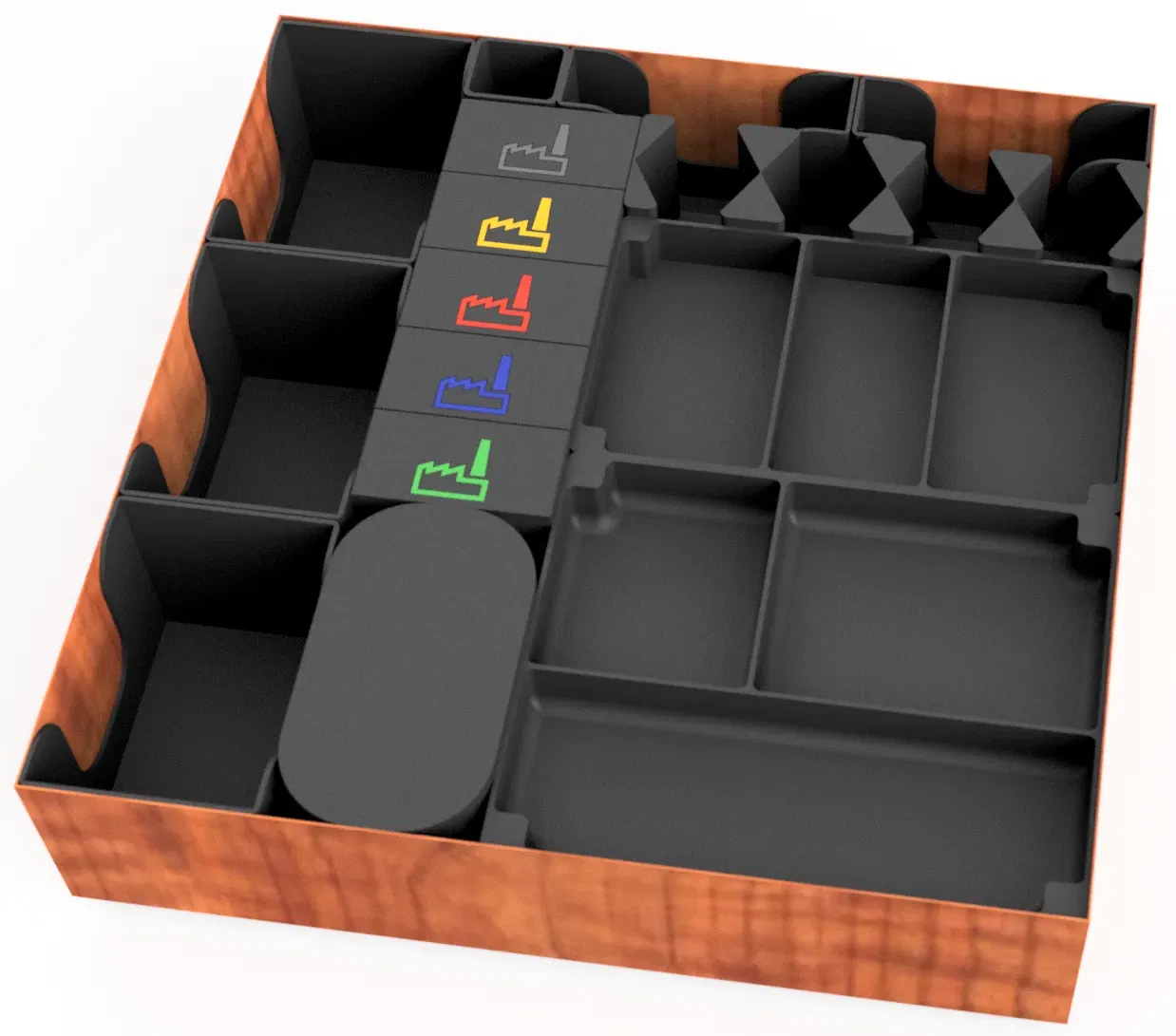

Tôi đã thêm một thiết kế Hộp Tài Nguyên mới với các cạnh được cải thiện để dễ dàng lấy các khối. Ngoài ra, hộp bây giờ được chia thành hai nửa để có hai khay với các khối tài nguyên nếu bạn chơi trên một bàn lớn. Thêm vào đó, hộp được giữ chặt bởi hai nam châm 10x2 mỗi cạnh, để giữ trọng lượng của các khối kim loại nếu bạn sử dụng chúng.

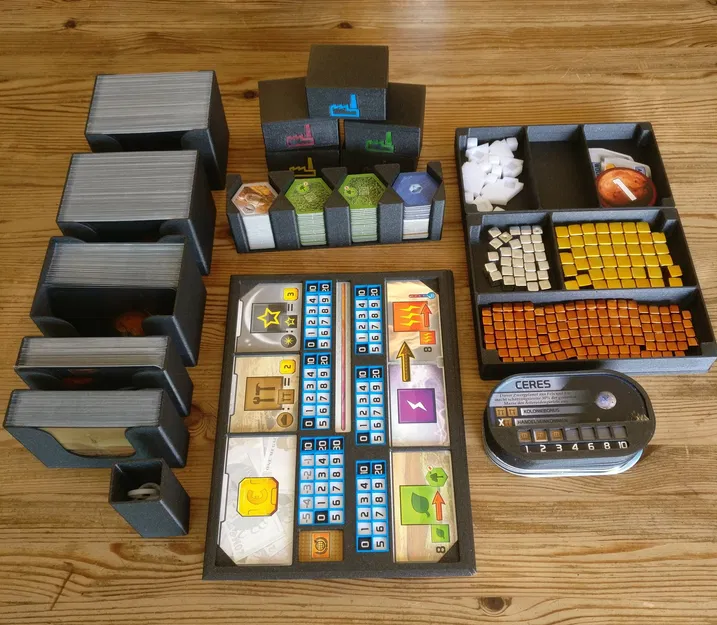

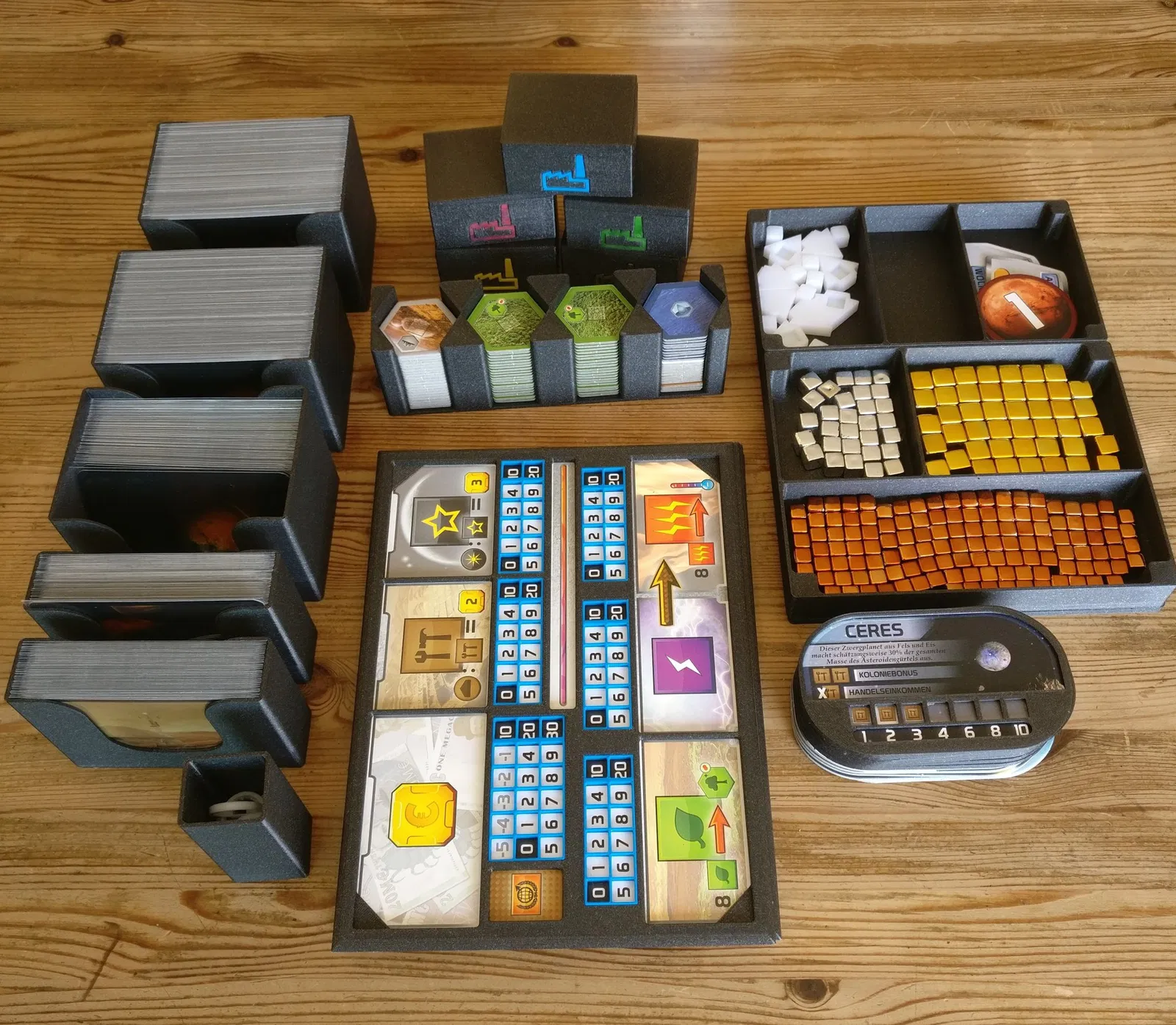

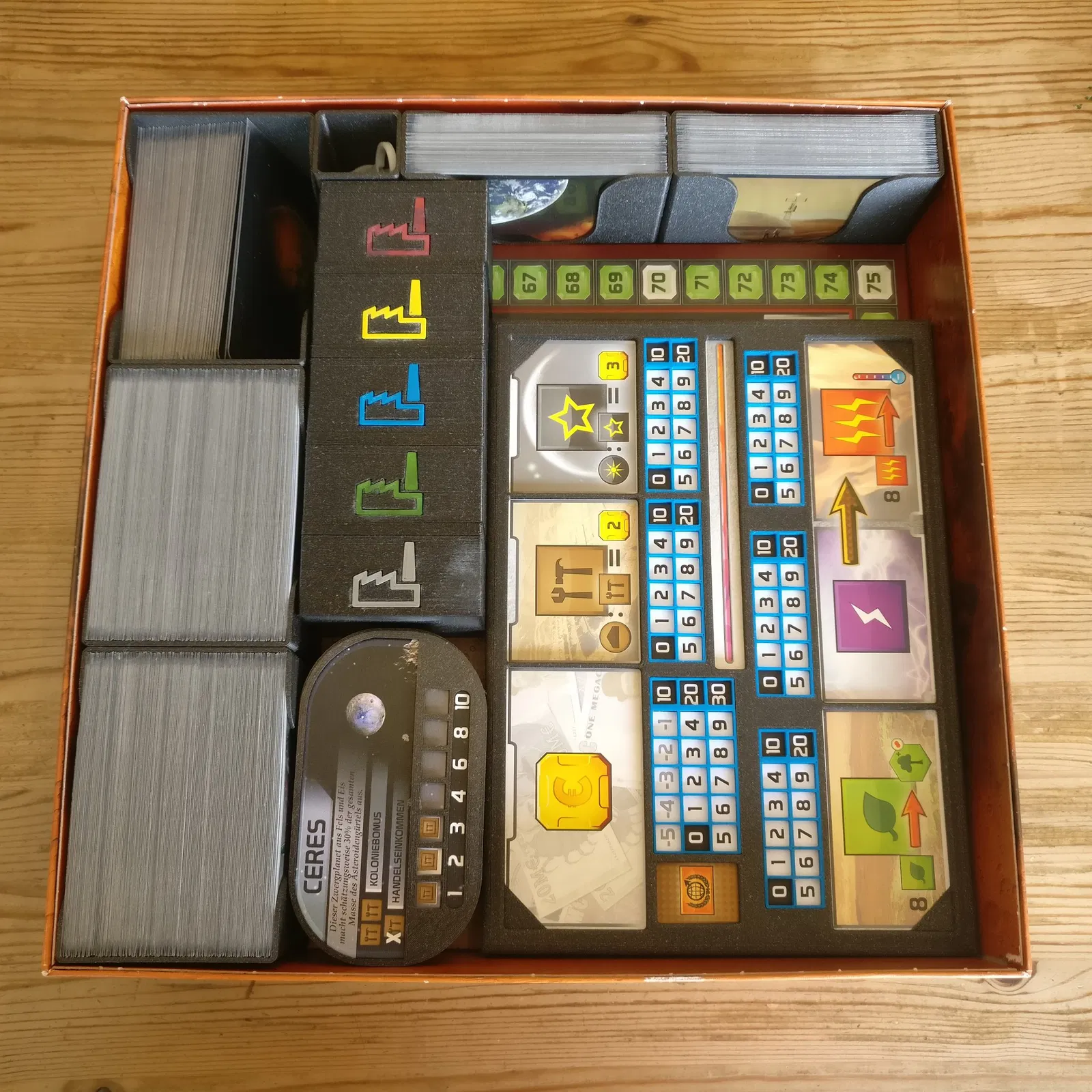

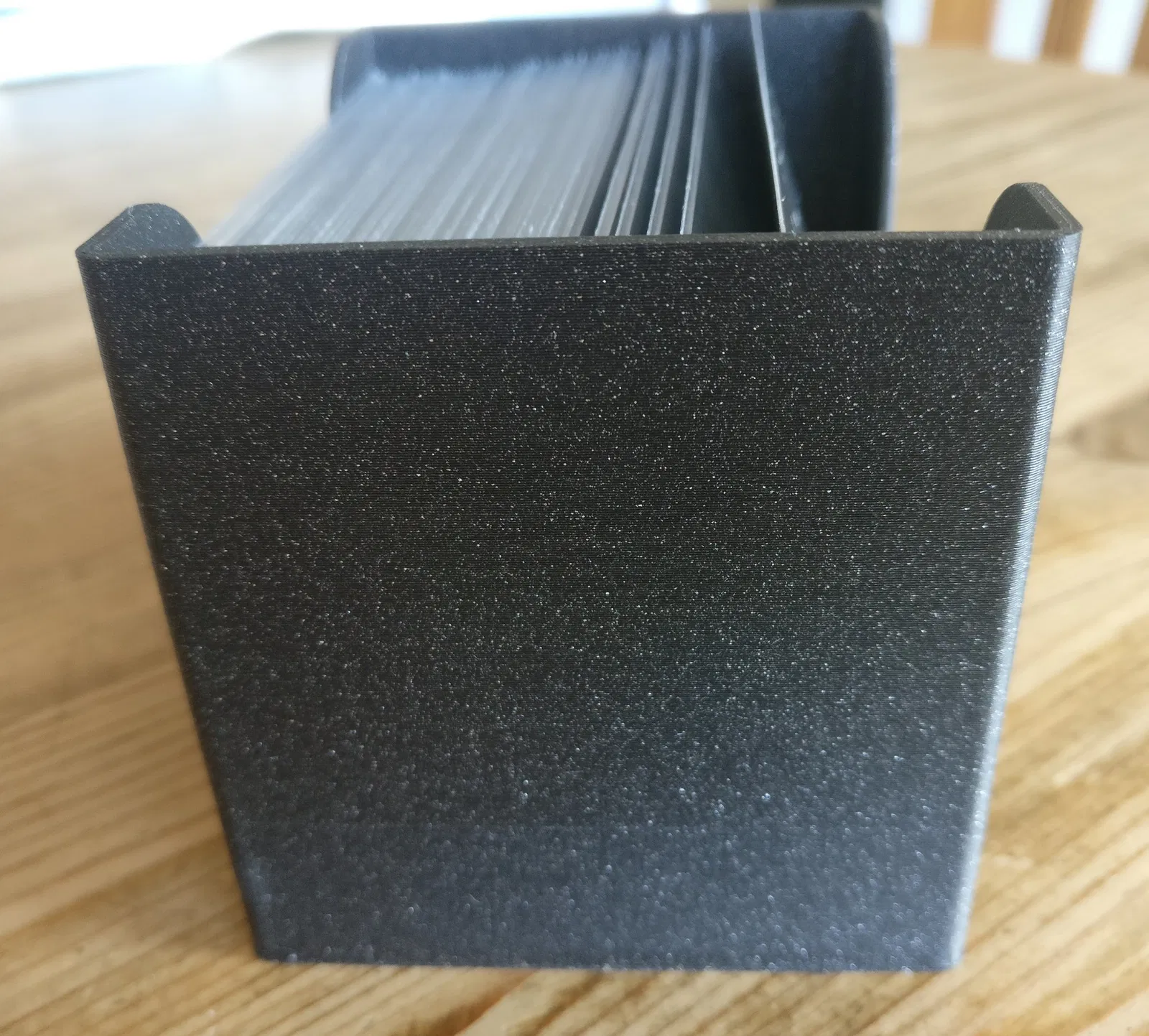

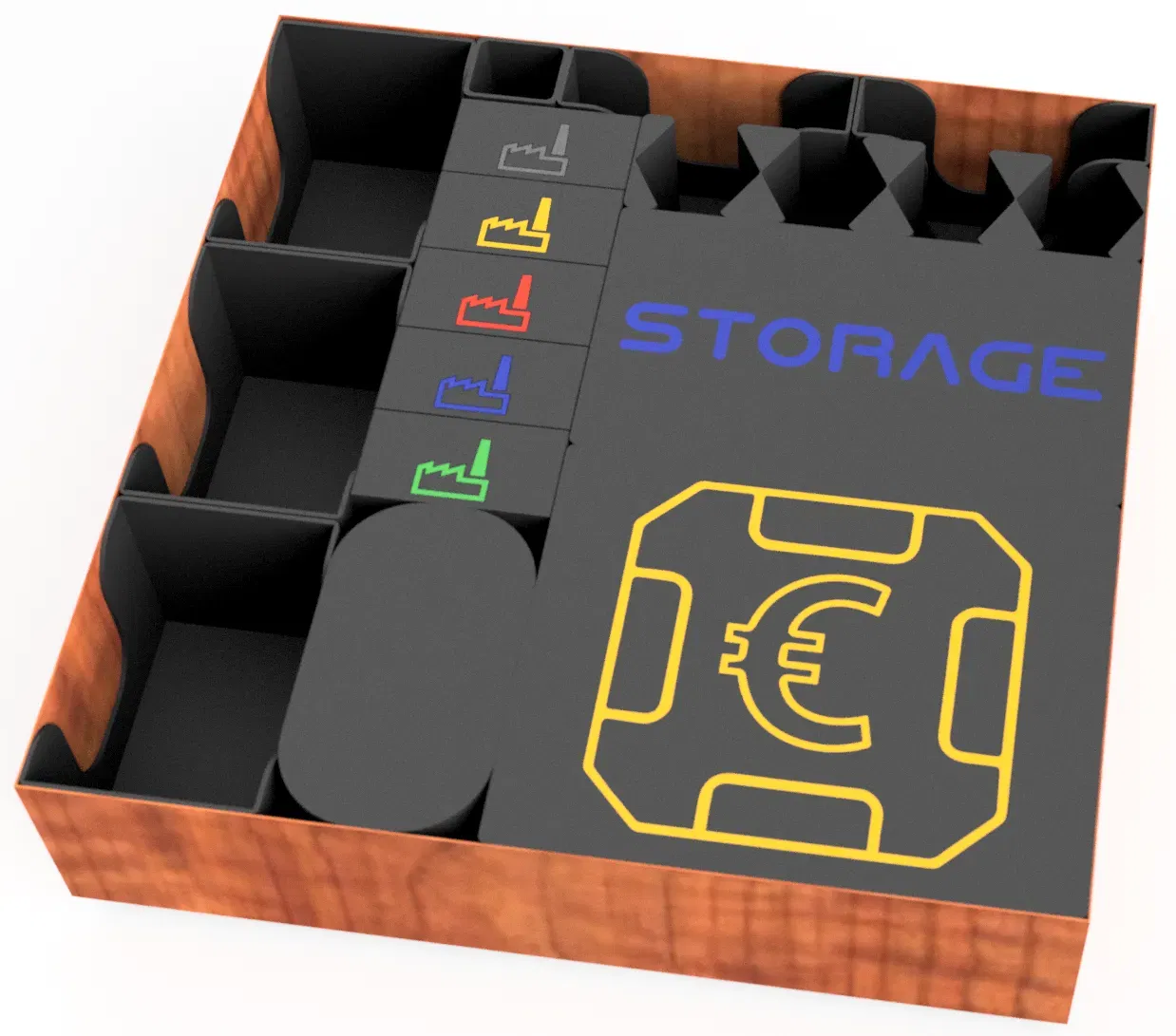

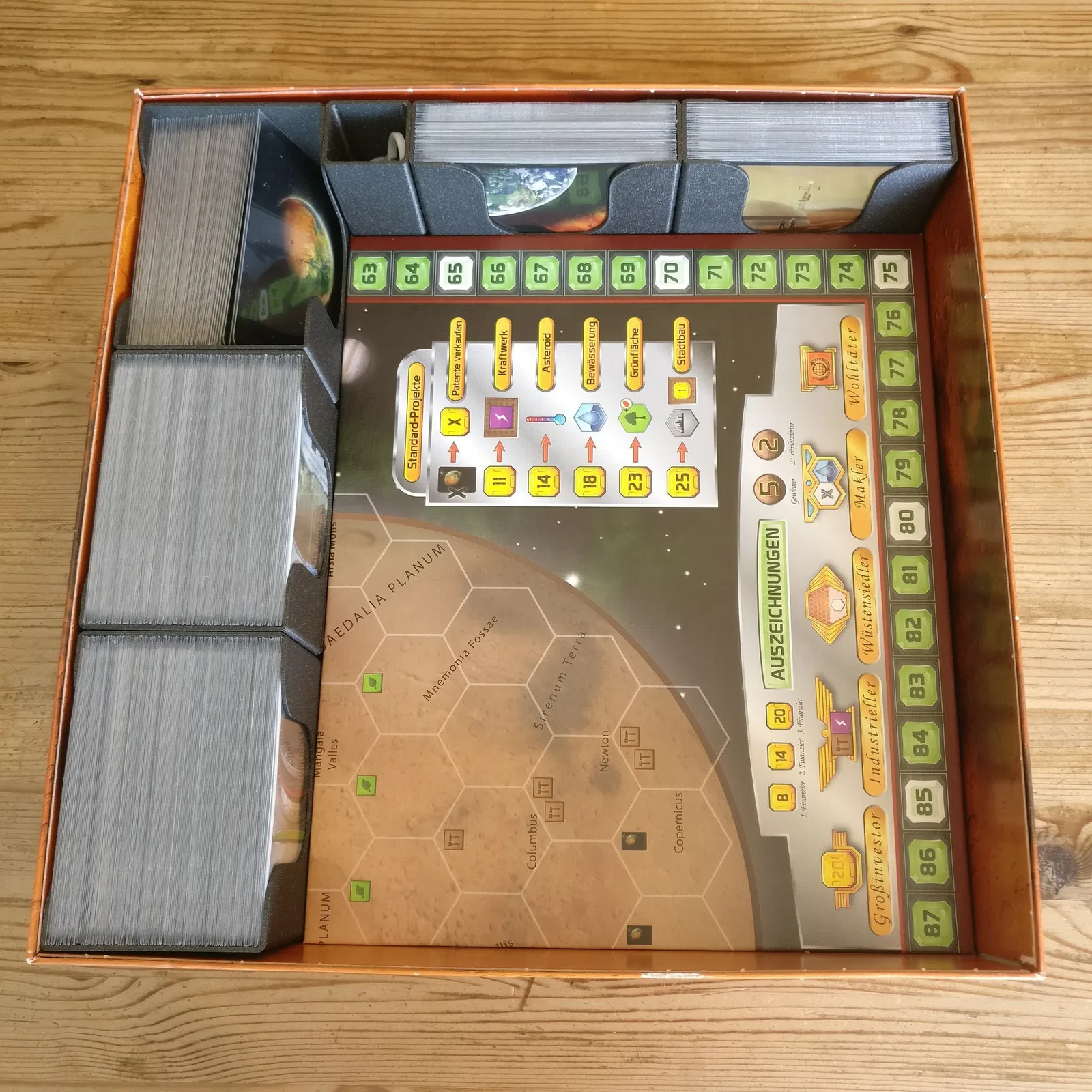

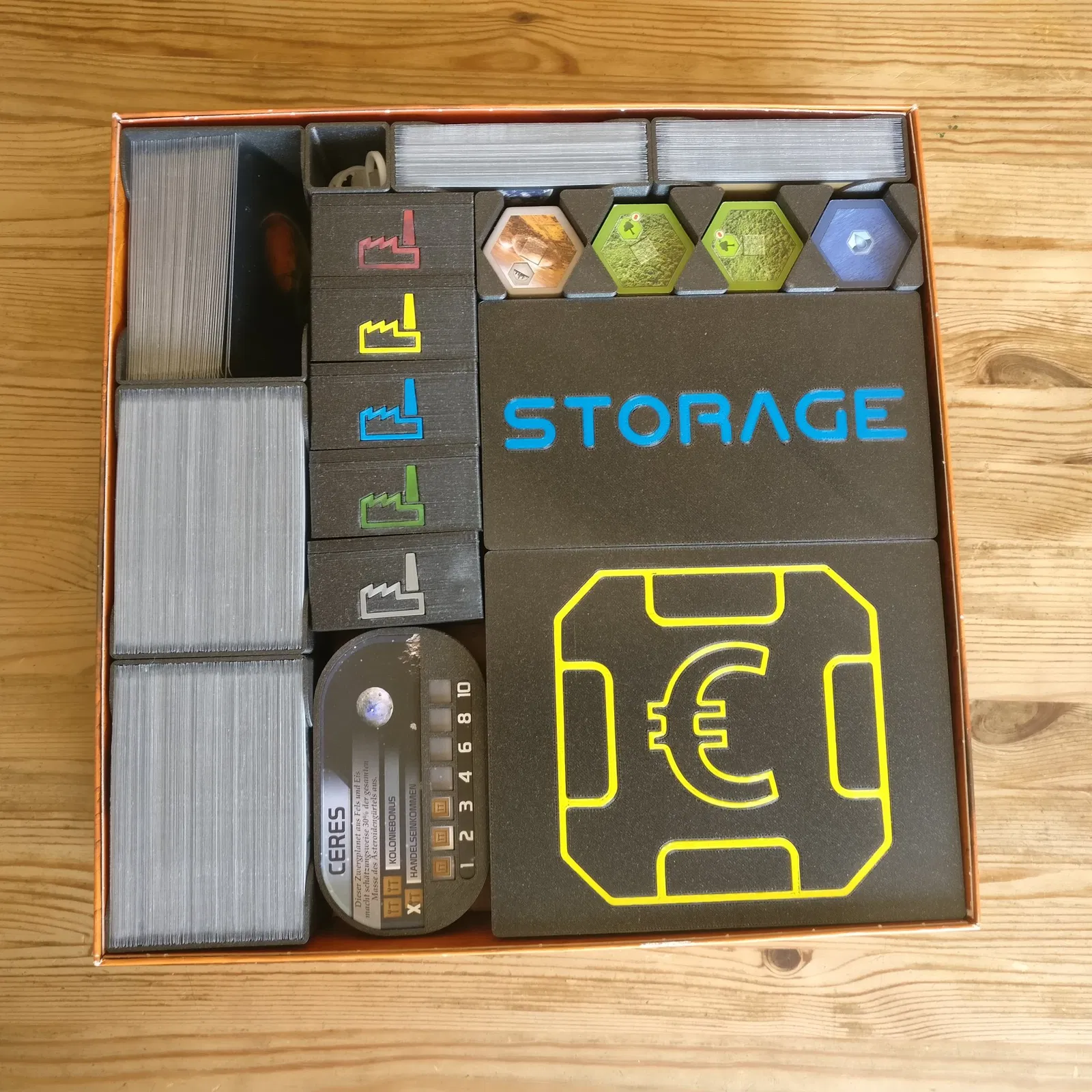

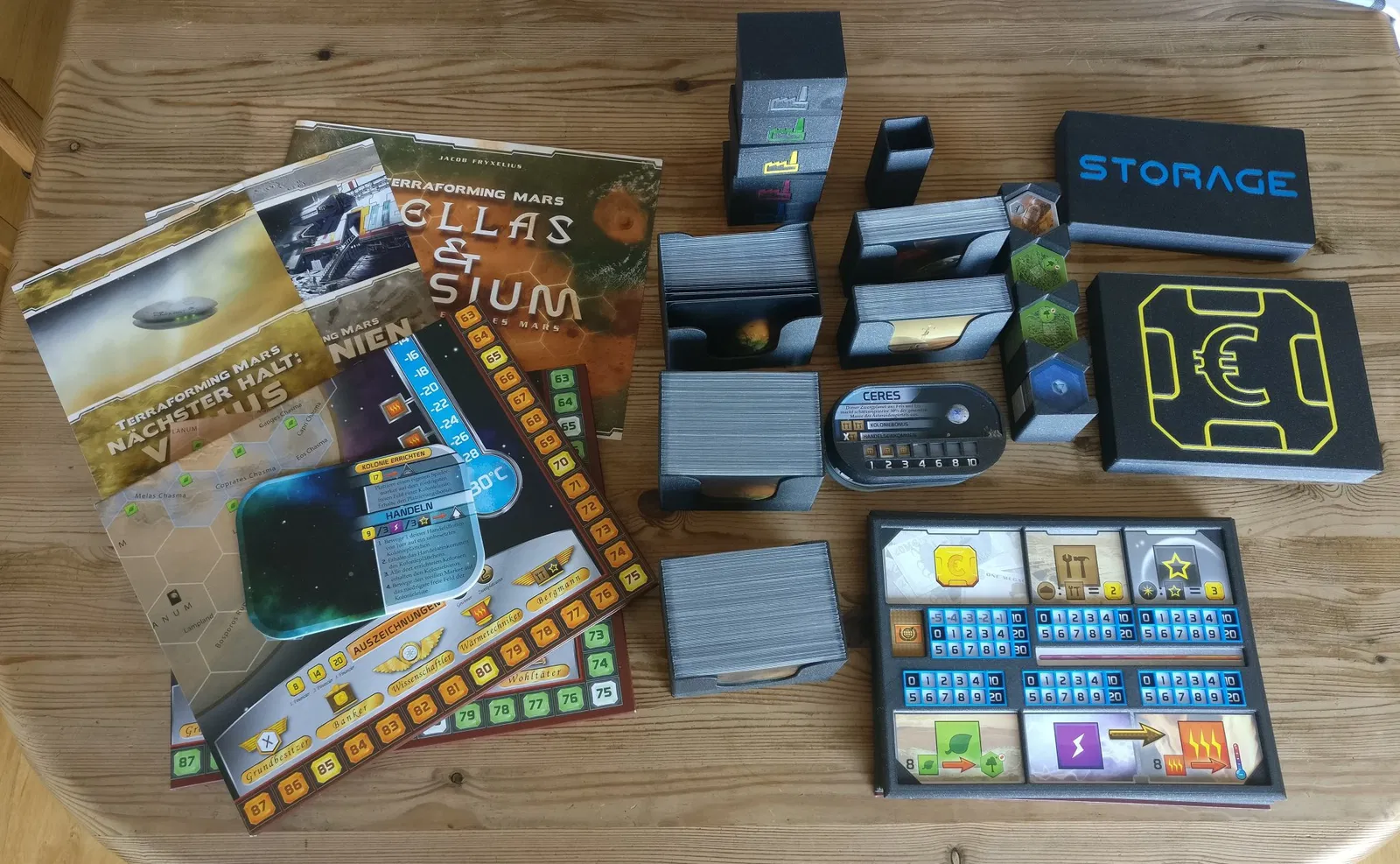

Đây là giải pháp lưu trữ của riêng tôi cho trò chơi boardgame Terraforming Mars. Nó có các hộp với nam châm và đủ không gian cho tất cả các phần mở rộng hiện tại (Hellas und Elysium, Prelude, Colonies, Turmoil). Các Giá Để Thẻ vừa vặn với thẻ đã được bọc.

Các Giá Để Thẻ, Giá Gạch Hình Lục Giác, Hộp Mini và Giá Để Người Chơi có thể được in trực tiếp mà không cần thay đổi gì.

Đối với các hộp khác, bạn cần thêm một khoảng dừng để chèn các nam châm với các chiều cao cụ thể:

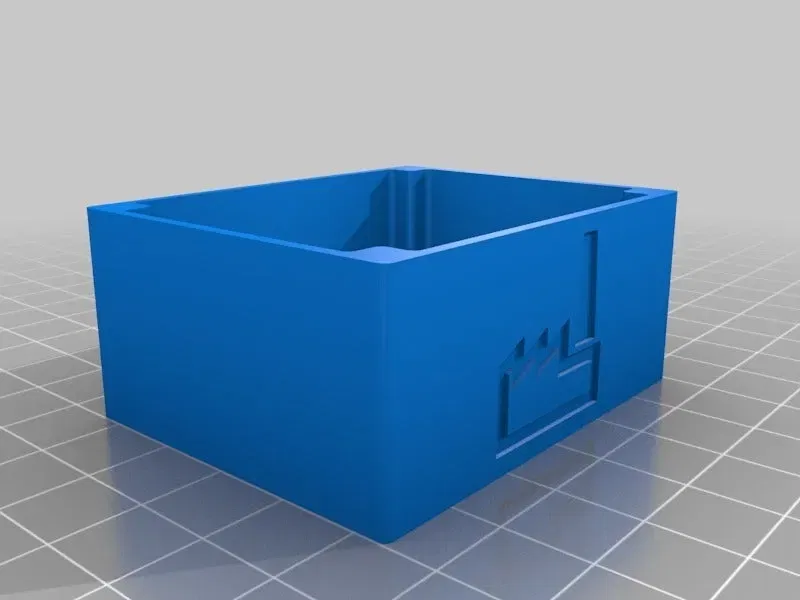

• Hộp Người Chơi: 25.6 mm
• Nắp Hộp Người Chơi: 3.4 mm
• Hộp Tài Nguyên: 18.6 mm
• Nắp Hộp Tài Nguyên: 3.4 mm
• Hộp Khác: 18.6 mm
• Nắp Hộp Khác: 3.4 mm

Lệnh dừng mà tôi đã sử dụng với Prusa i3 MK3S của mình: G1 X10.000 Y200.000 E0; vị trí đỗ

M1 PAUSE; dừng người dùng

M105; trả về nhiệt độ hiện tại

M17; khởi động lại động cơ

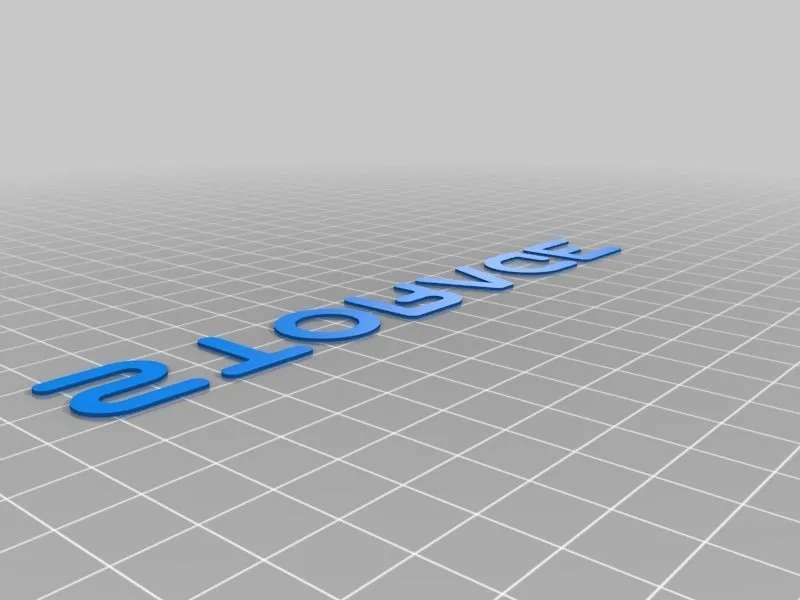

Các inlay màu cho Hộp Tài Nguyên và Hộp Khác được thiết kế để in ở chế độ Đa Vật Liệu hoặc với các đầu phun đôi. Chỉ cần thêm các inlay như là các phần vào Tệp Nắp Hộp và gán một đầu phun khác. Nếu bạn không thể in chúng ở chế độ Đa Vật Liệu, chỉ cần sử dụng các Phiên Bản "In Đơn", có kích thước hơi nhỏ hơn và có thể được dán vào các hộp.

Đối với các nam châm tròn, bạn cần sử dụng các kích thước sau:

• Hộp Người Chơi: 4 mm x 2 mm
• Hộp Tài Nguyên: 8 mm x 2 mm
• Hộp Lưu Trữ: 8 mm x 2 mm

Kích thước nam châm cho Hộp Lưu Trữ và Hộp Tài Nguyên được đặt là 8 mm x 2 mm, vì vậy bạn chỉ cần mua 16 nam châm với kích thước này và 40 nam châm với kích thước 4 mm x 2 mm.

Trước khi chèn các nam châm, tốt hơn là chỉ sử dụng một chút keo siêu dính trong các lỗ để ngăn các nam châm bật ra khi đầu in di chuyển trên chúng. Nếu bạn cần kích thước nam châm đặc biệt, chỉ cần cho tôi biết trong phần bình luận.

Có nhiều phiên bản với kích thước nam châm khác nhau, chỉ cần đảm bảo bạn in

• 1x Hộp Lưu Trữ, 1x Nắp Hộp Lưu Trữ
• 1x Hộp Tài Nguyên, 1x Nắp Hộp Tài Nguyên
• 5x Hộp Người Chơi, 5x Nắp Hộp Người Chơi

Phiên bản Cardholder Large 93mm.3mf là dành cho thẻ có bao bì dày, bình thường bạn không cần phiên bản này.

Những thứ khác tôi đã sử dụng trong Hộp

Terraforming Mars - Overlay Bảng Người Chơi https://www.thingiverse.com/thing:2988374

Terraforming Mars - Dấu Hiệu Chỉ Báo https://www.thingiverse.com/thing:2854732

Terraforming Mars Colonies https://www.thingiverse.com/thing:3302615

Remix trên Thingiverse

https://www.thingiverse.com/thing:3765661/remixes

Hướng dẫn in

Danh mục: Phụ Kiện Đồ Chơi & Trò Chơi Cài đặt In

Thương hiệu máy in: Prusa

Máy in: i3 MK3 MMU 2

Rafts: Không

Hỗ trợ: Không

Độ phân giải: 0.2mm

Mật độ: 15%

Vật liệu: Prusament PLA Galaxy Black
Ghi chú:

Tốt nhất là in và nhìn đẹp với Prusament Galaxy Black!

Sau khi In

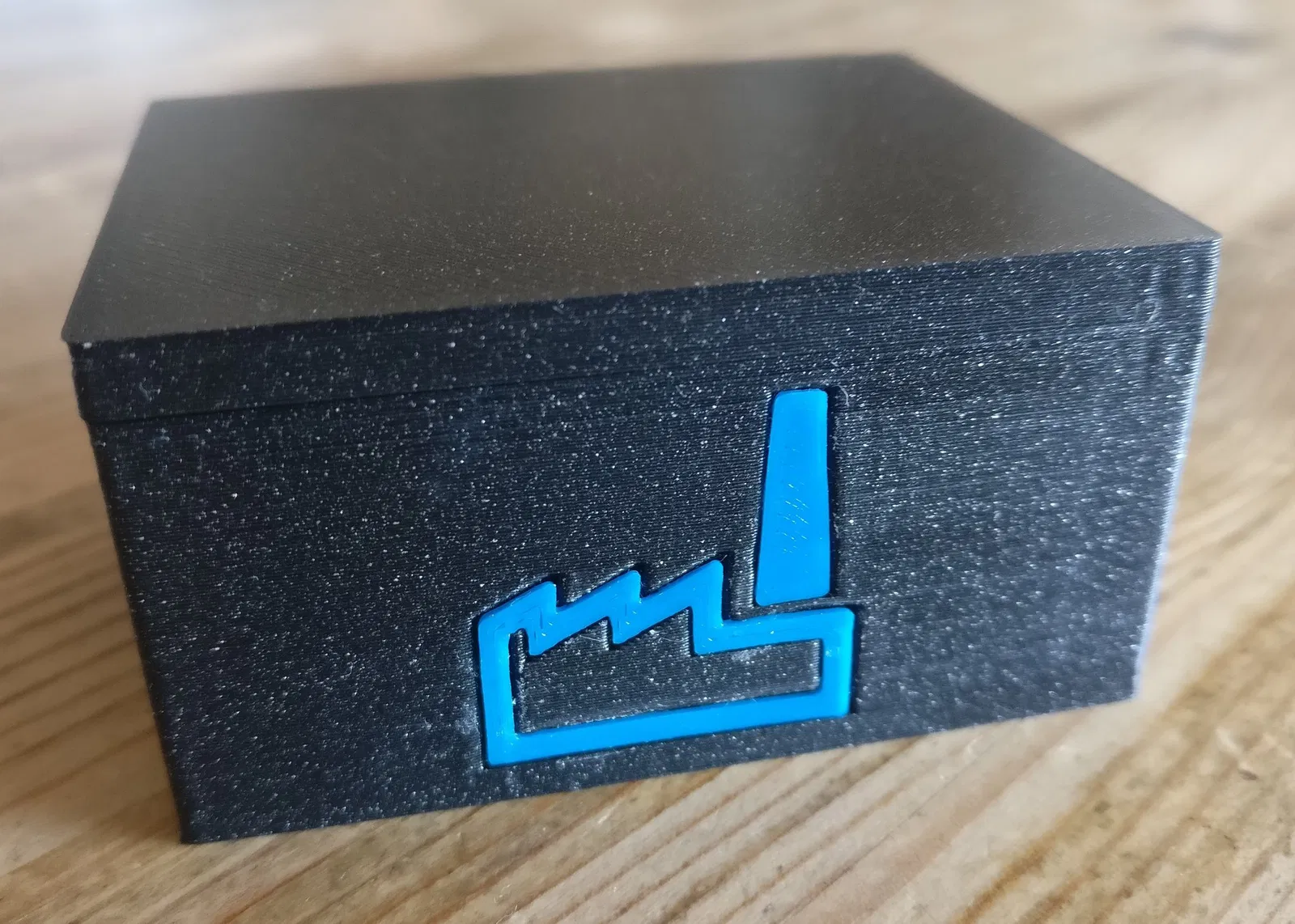

Hộp Người Chơi

Đối với các hộp người chơi, bạn cần dán vải và ống khói vào hộp bằng keo siêu dính.

Cách tôi thiết kế điều này

Thiết kế trong Fusion 360.
