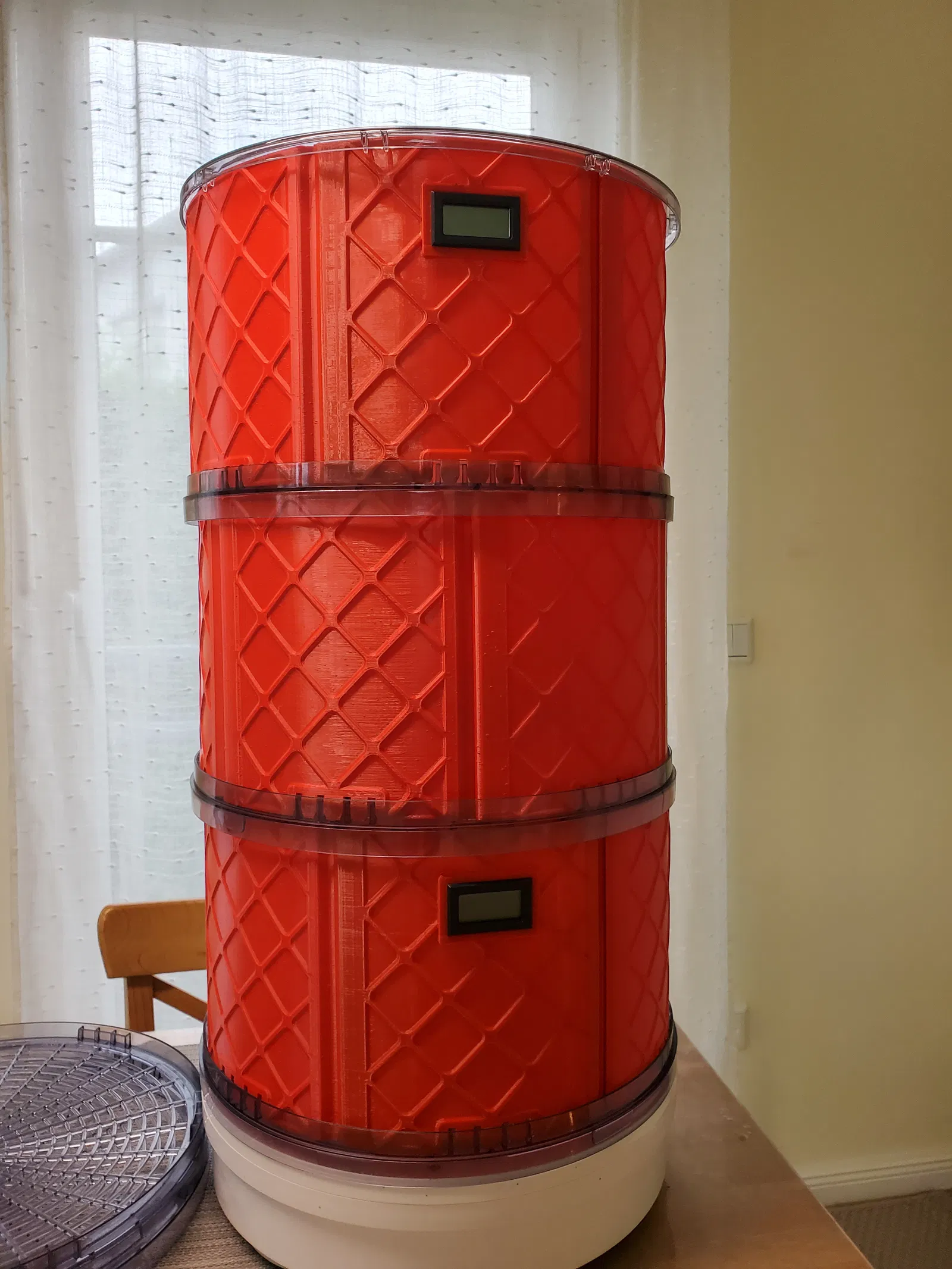

Giá đỡ máy sấy nhựa Parametric (Sấy được tới 10 cuộn 1kg!)

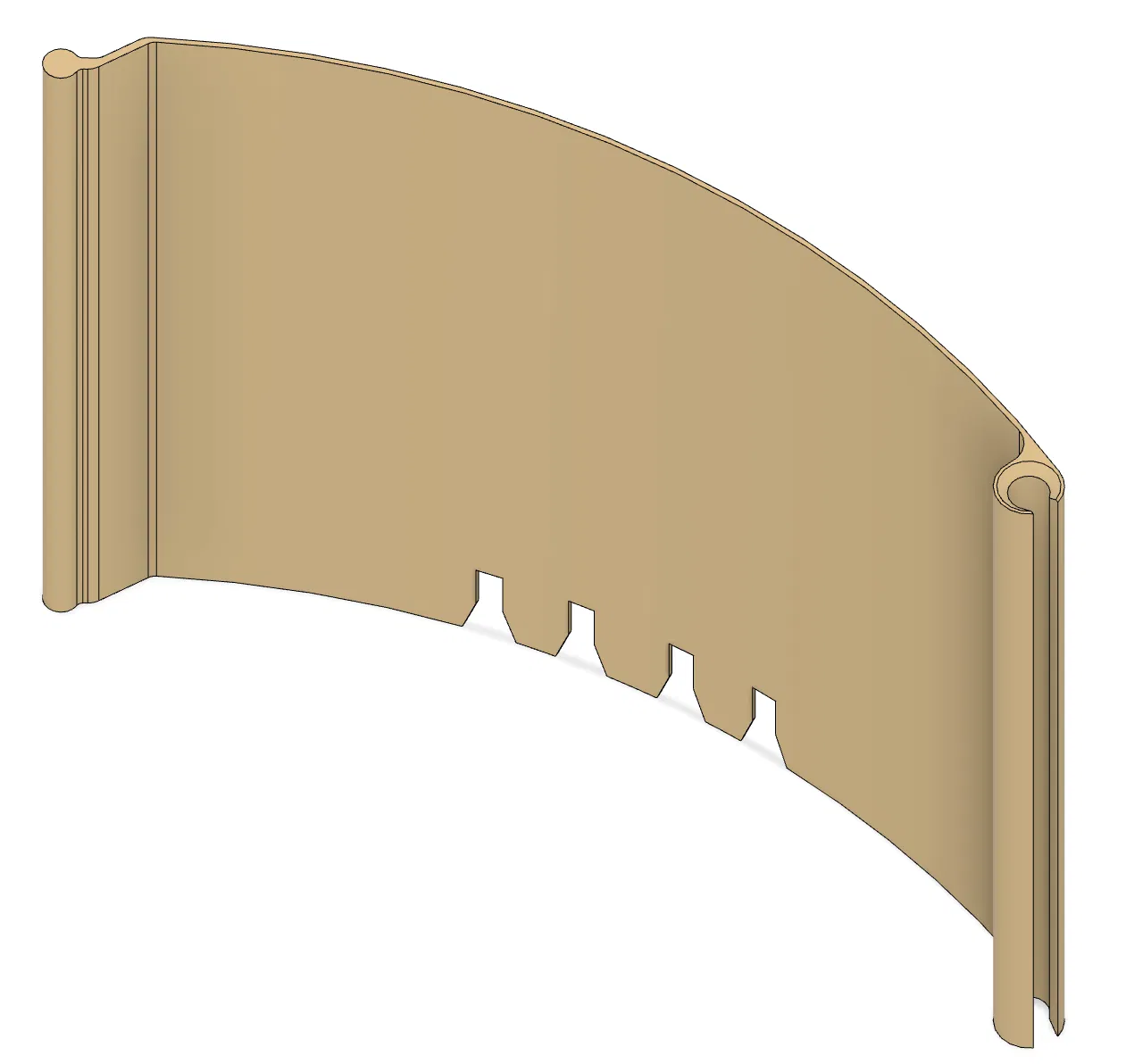

Cập nhật 18/11/2023: Mình vừa thêm mô hình Fusion 360 có tham số cho các vách ngăn bên, để mọi người có thể tùy chỉnh thiết kế cho phù hợp với máy sấy thực phẩm của riêng mình. Tính năng này mới chỉ được kiểm thử trên một vài cấu hình nhất định, nên mô hình vẫn có thể bị lỗi. Mọi người thông cảm giúp mình nha!

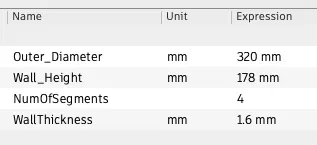

Outer_Diameter (Đường kính ngoài): là đường kính ngoài của vách ngăn sau khi hoàn thiện. Bạn nên lấy đường kính trong của khay máy sấy rồi trừ đi 2mm để có độ hở vừa vặn.

Wall_Height (Chiều cao vách): là chiều cao của vách ngăn. Thường là 110mm nếu để 1 cuộn/khay, hoặc từ 180mm trở lên nếu để 2 cuộn/khay.

NumOfSegments (Số lượng đoạn): Là số lượng vách ngăn trên mỗi khay. Ví dụ 4 = 90° mỗi đoạn, 8 = 45° mỗi đoạn.

Wall Thickness (Độ dày vách): Độ dày của vách. Nếu bạn muốn chồng tới 10 cuộn, mình khuyên nên chỉnh lên 2mm hoặc hơn, nếu không thì 1.6mm là dùng ổn rồi.

Lưu ý: Mọi người tự chịu trách nhiệm khi sử dụng nhé. Hiện tại mình không thể hỗ trợ sửa lỗi trực tiếp cho mô hình, rất xin lỗi vì sự bất tiện này.

Cập nhật tháng 08/2023: Mình đã bắt đầu thêm một số vách ngăn cơ bản với nhiều đường kính và chiều cao khác nhau. Chúng có thể dùng được cho hầu hết các loại máy sấy thực phẩm có khay tròn.

! Các mô hình này vẫn chưa được kiểm thử thực tế. ! Đường kính luôn được tính là đường kính ngoài của vòng đã hoàn thiện.

Cập nhật tháng 07/2023: Bổ sung các mô hình cho phiên bản Mỹ. Cảm ơn @kgme đã hỗ trợ!

Ai chơi in 3D cũng biết chuyện gì xảy ra nếu sợi nhựa bị ẩm. Điều mà nhiều người không để ý là sợi nhựa mới mua, tùy vào nhà sản xuất và cách vận chuyển, cũng có thể bị ẩm và cần được sấy ngay khi khui hộp.

Mình từng tìm hiểu về máy sấy nhựa nhưng thấy buồn cười vì hầu hết chúng đều dùng nguồn USB (15W??). Với kinh nghiệm sấy trái cây bằng máy sấy chuyên dụng, mình biết bạn cần một chiếc máy mạnh mẽ và đủ thời gian để đạt hiệu quả.

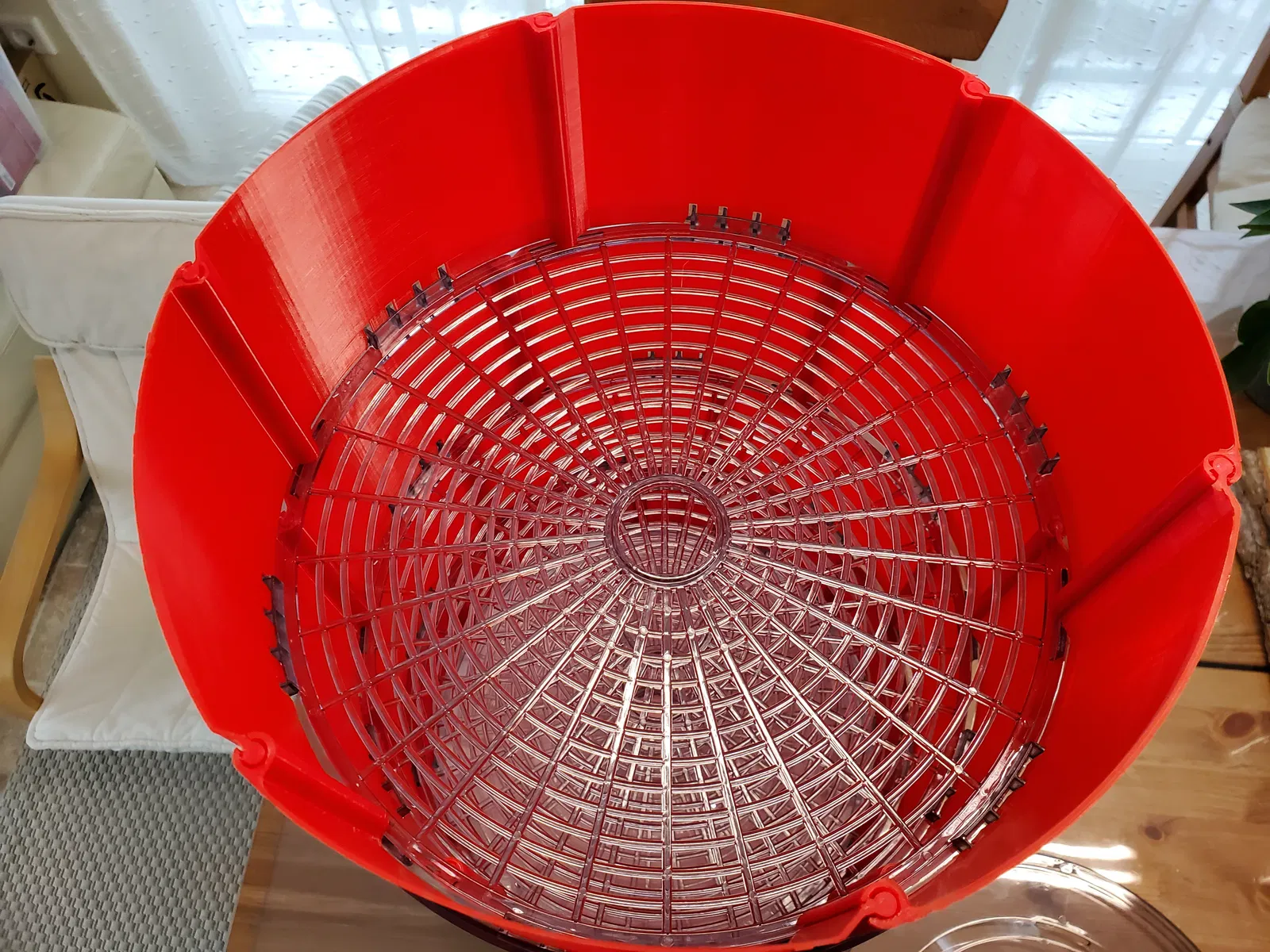

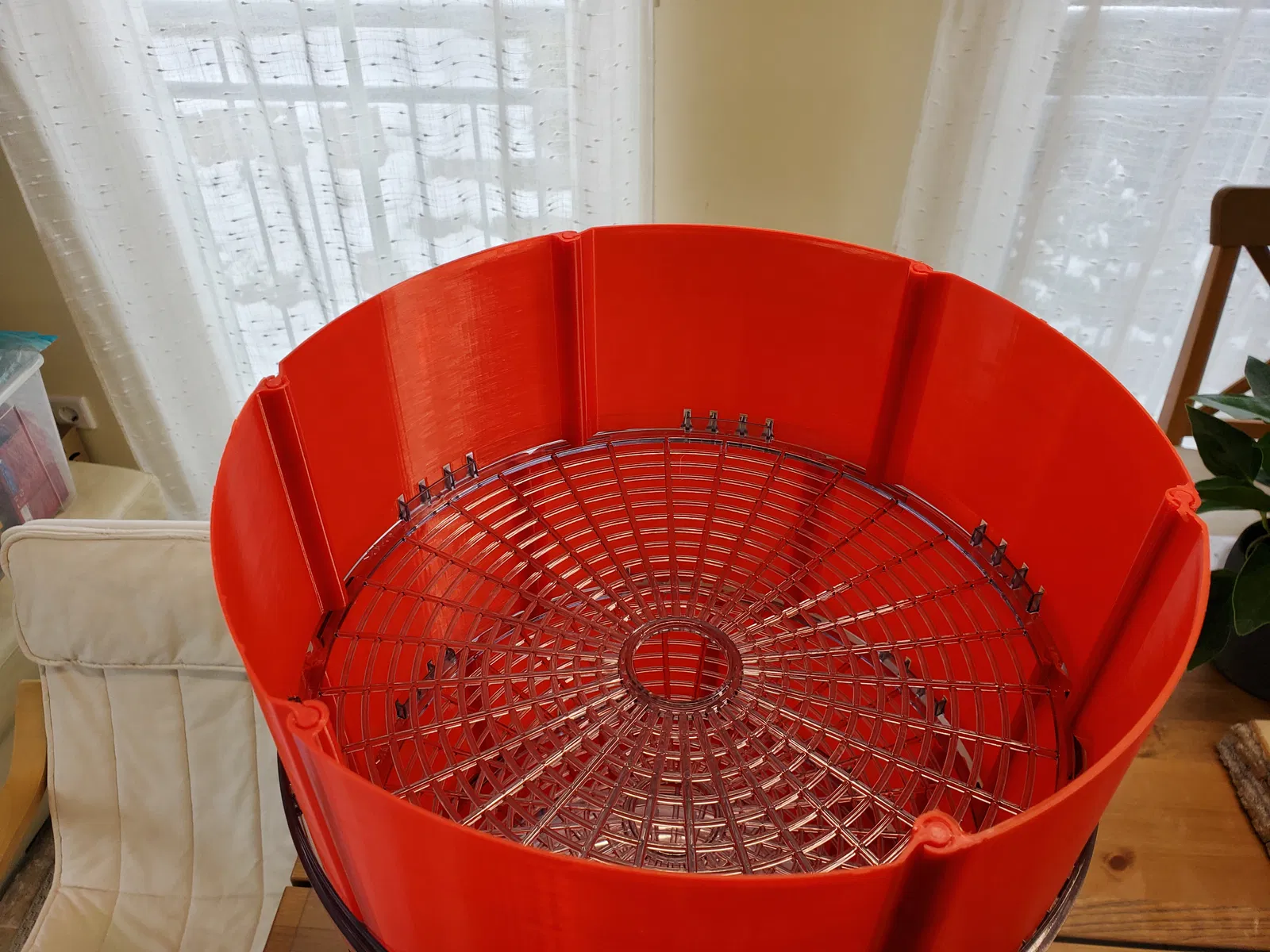

Thế là mình nghĩ đến việc tận dụng máy sấy thực phẩm. Các video trên mạng thường chỉ cách cắt lỗ trên khay để nhét cuộn nhựa vào, làm vậy phí quá. Thay vào đó, mình thiết kế bộ giá đỡ này để đặt cuộn nhựa vào mà không cần phá hỏng máy sấy.

Các bộ phận có thể tháo rời để cất giữ dễ dàng và không tốn nhiều diện tích.

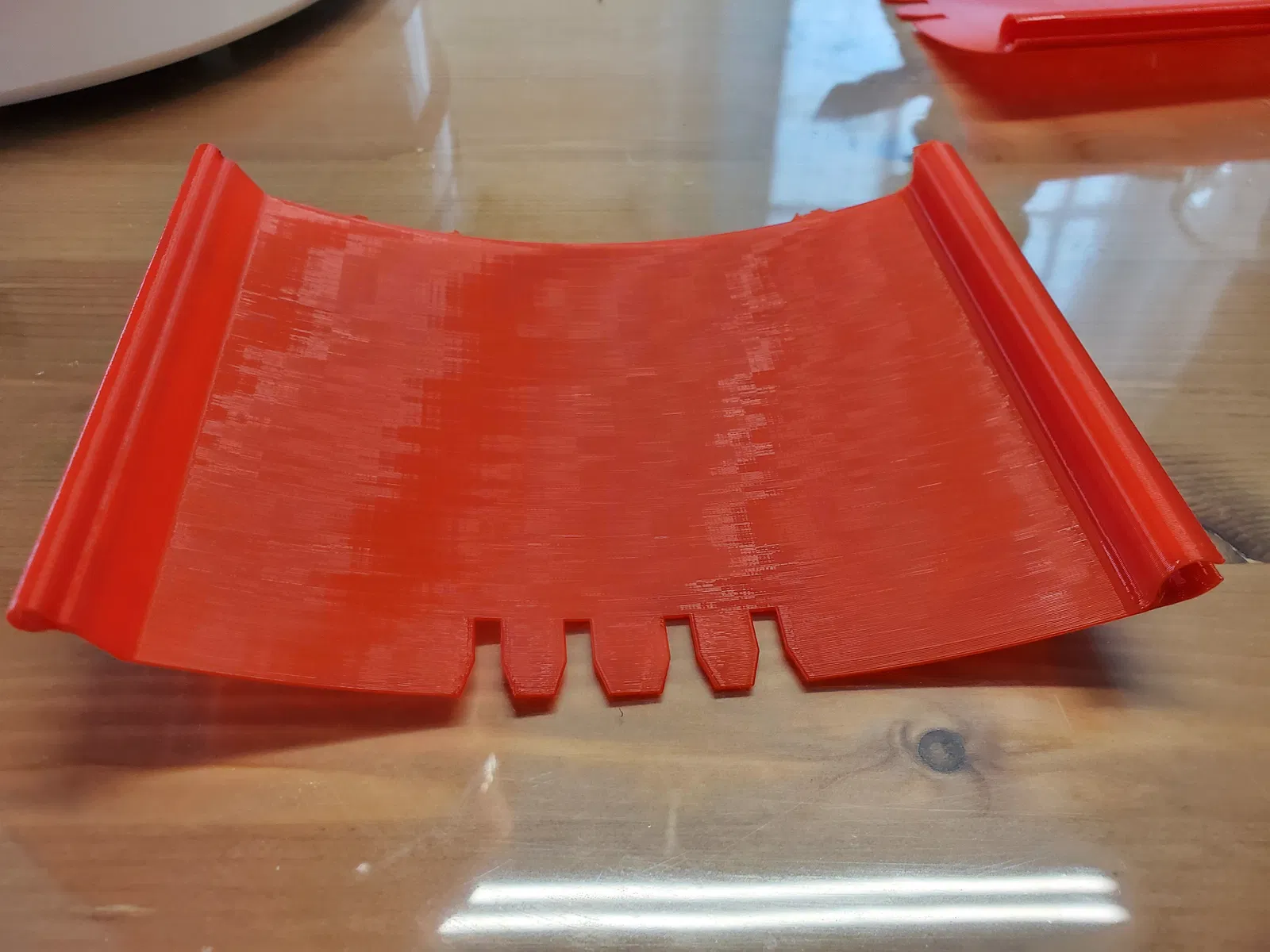

! Lưu ý: Nên in ngược và dùng thêm skirt! Bạn có thể in 12 cái (cho 2 khay) trên bàn in của Prusa Mini.

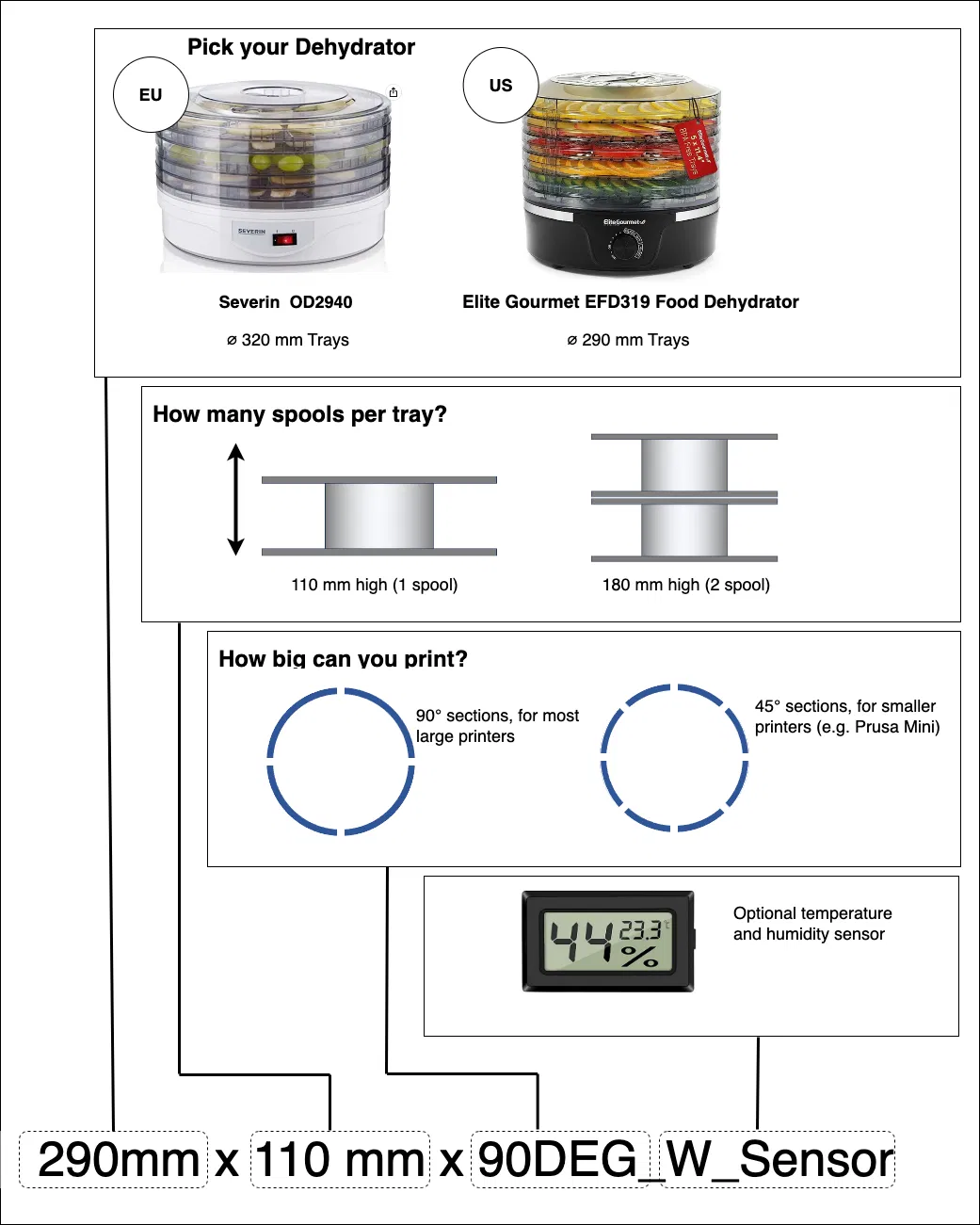

Về các loại máy sấy:

Mình đã có kích thước tùy chỉnh cho một nhãn hiệu ở EU và một ở Mỹ. Ngoài ra, mình cũng cung cấp vài vách ngăn cơ bản với đường kính khác nhau (chỉ thiếu các khe ở đáy).

Lưu ý: Không phải cấu hình nào cũng có sẵn. Nếu thiếu loại bạn cần, cứ nhắn mình.

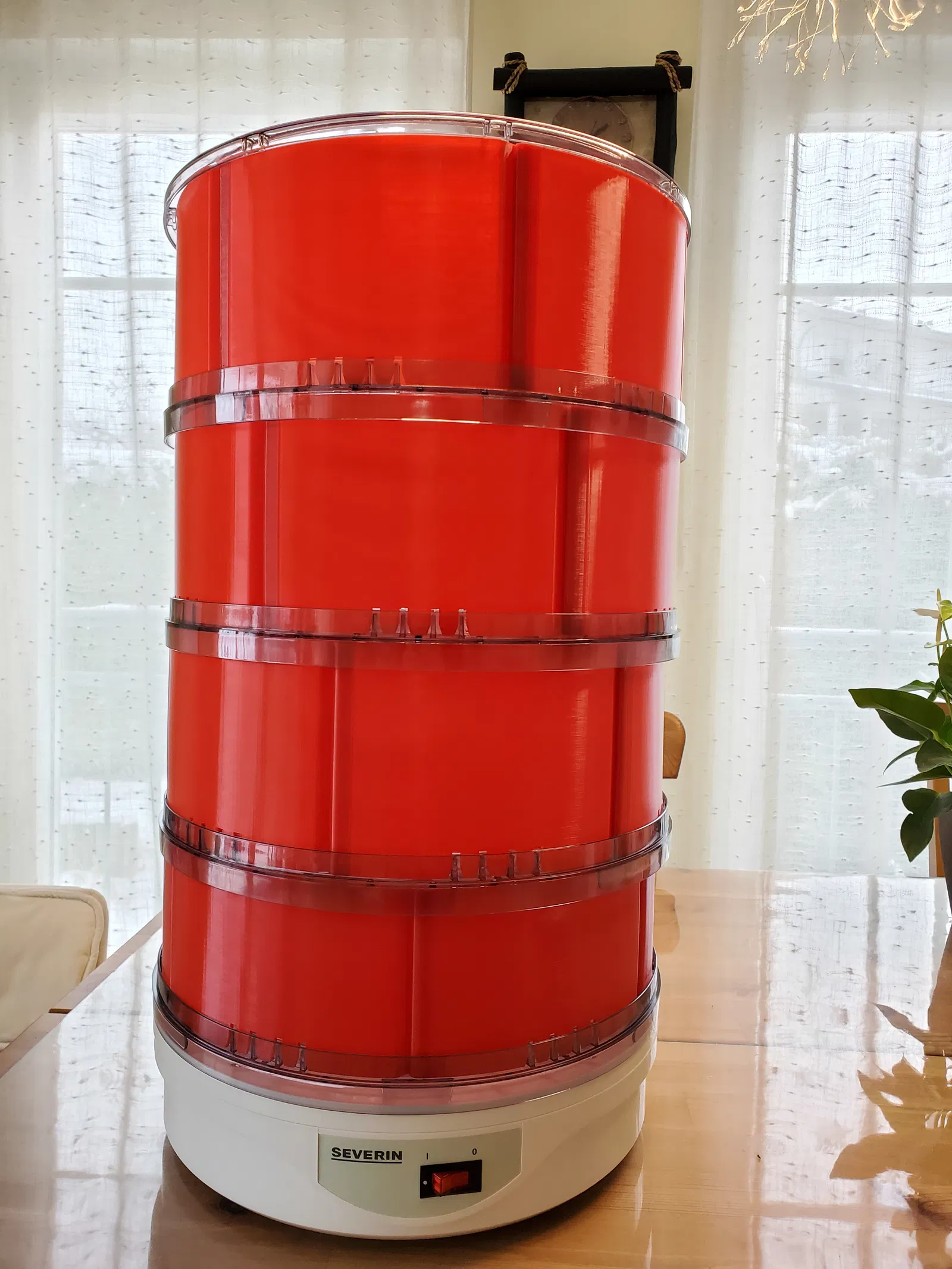

Đây là loại mình chọn vì nó nhỏ gọn và giá rẻ (30-45€). Với công suất chỉ 250W, máy không quá nóng đến mức làm chảy nhựa nhưng đủ để sấy khô.

Amazon Đức: https://www.amazon.de/Severin-2940-Obst-D%C3%B6rrautomat-Kunststoff-wei%C3%9F/dp/B000FMM7KE/

Mình cũng thấy có một phiên bản tương tự ở Mỹ dùng loại khay gần giống:

Amazon Mỹ: https://www.amazon.com/Elite-Gourmet-Dehydrator-BPA-Free-Stackable/dp/B08BSQZ2LS/

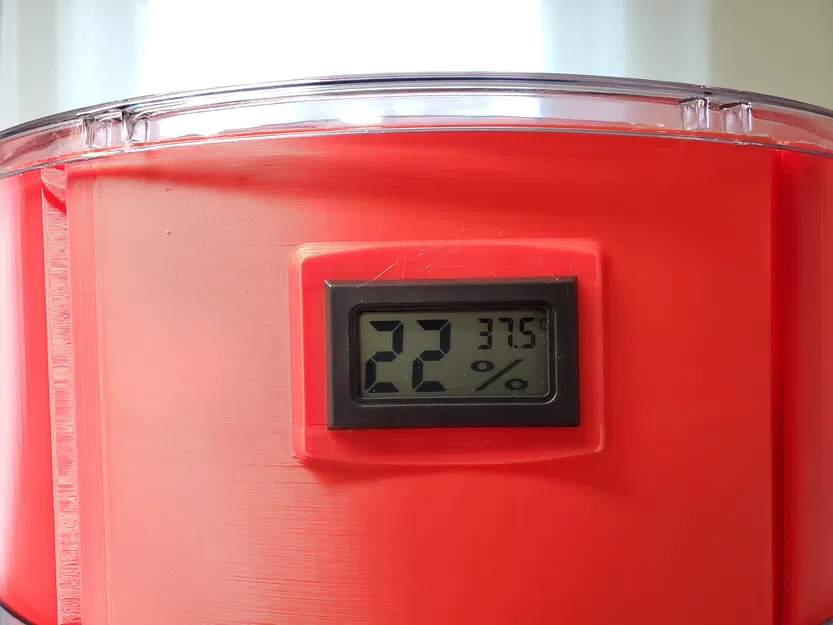

Link cảm biến nhiệt độ & độ ẩm mà mọi người hay dùng: https://www.amazon.de/EEEKit-Temperatur-Feuchtigkeitsmesser-Thermometer-Mini-Digital-Thermometer-Feuchtigkeitsmesser/dp/B07GPT8HPY/

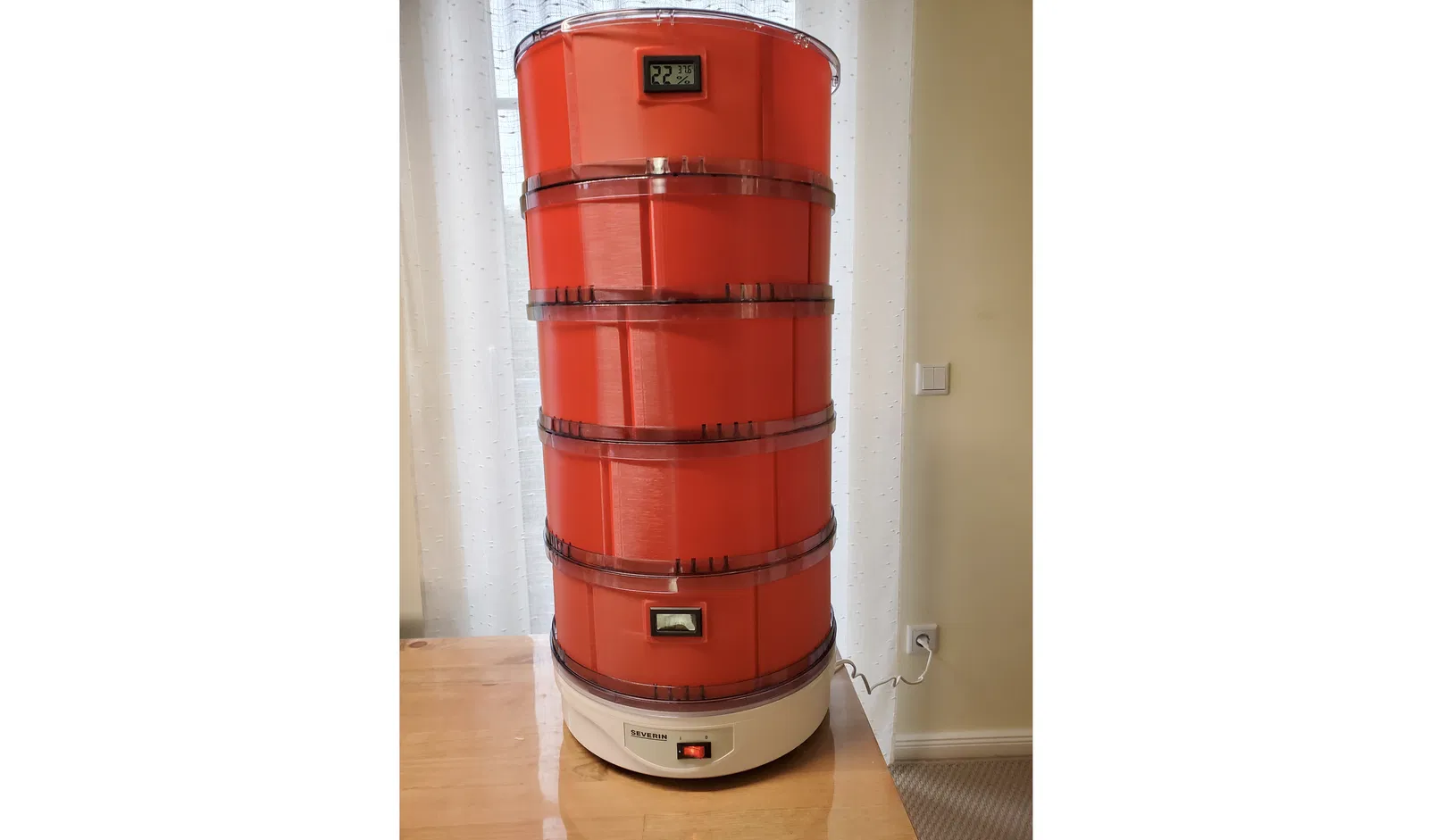

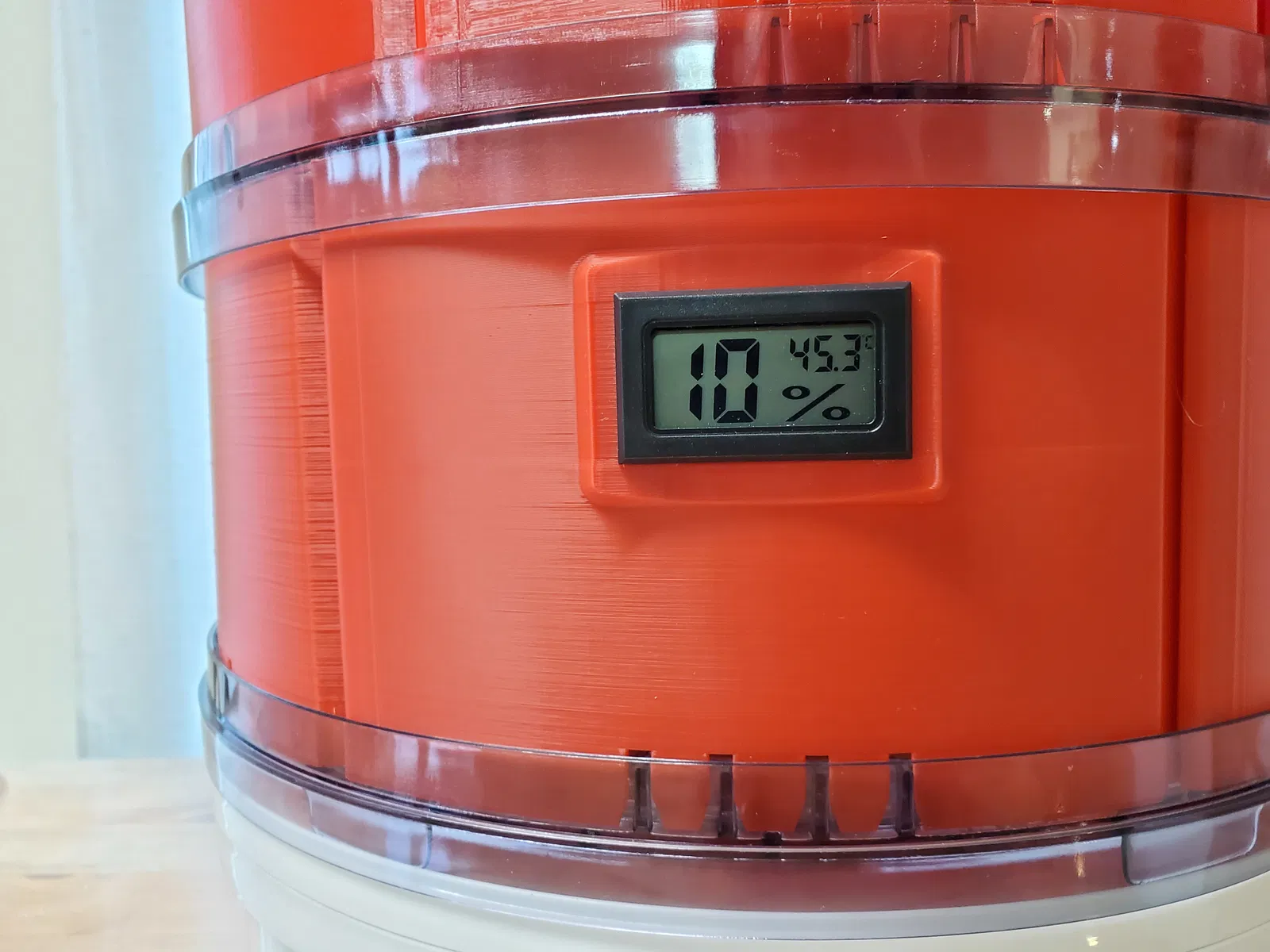

Máy này đi kèm 5 khay (trong ảnh mình chỉ dùng 4), rất lý tưởng để sấy tới 5 cuộn nhựa cùng lúc. Với 4 cuộn, khay trên cùng đạt khoảng 50°C với độ ẩm chỉ 10% cùng luồng không khí ổn định. Sau 4 tiếng sấy, mình thấy chất lượng in cải thiện đáng kể. Sau 8 tiếng thì cuộn nhựa đạt trạng thái hoàn hảo.

Những gì mình rút ra được:

1. Cuộn nhựa lõi giấy rất dễ bị ẩm. Giấy hút ẩm mạnh, sau khi cuộn nhựa và hút chân không, nó sẽ từ từ truyền độ ẩm ngược lại vào sợi nhựa.
2. Bạn có thể cần sấy một cuộn nhựa nhiều lần! Vì khó làm khô được phần nhựa nằm sâu bên trong cuộn, nó vẫn còn ẩm và chất lượng in sẽ tệ dần khi bạn in đến gần cuối cuộn.
3. Hãy xoay các khay khi sấy! Khay dưới cùng luôn khô nhanh nhất. Sau vài tiếng, hãy đổi vị trí các khay: đưa khay trên cùng xuống dưới và ngược lại.
4. Giá máy sấy thay đổi liên tục! Mình dùng CamelCamelCamel.com để đặt thông báo giá và mua được với giá khoảng 30€, nhưng phải đợi 6 tuần mới nhận được hàng.
5. Sau khi sấy, hãy bỏ vào túi hút chân không hoặc hộp kín để tránh nhựa hút ẩm trở lại.
6. Cảm biến nhiệt độ không đo được dưới 10% độ ẩm tương đối hoặc trên 70°C. Chúng cũng không quá chính xác, nhưng với nhu cầu này thì như vậy là đủ dùng rồi.

Chúc các bạn in ấn vui vẻ!
