Giá đỡ động cơ (Engine Bracket) cho trục X_Y máy in Flashforge AD5X

CẬP NHẬT: ĐÃ THÊM PHIÊN BẢN Engine Bracket AXIS V2.1

Mô hình Engine Bracket AXIS V1

Phần giá đỡ trục X này khác biệt so với bản gốc. Nó không bị treo lơ lửng và chiều dài các thanh dẫn hướng đã được tăng lên.

----Những gì bạn cần----- 1.Insert nut M344.5 x8 cái ---Chất liệu: ABS/ABS_GF/ASA/POM

Tôi không thực sự ưng ý với phiên bản này nên tôi đã phát triển thêm phiên bản V2.

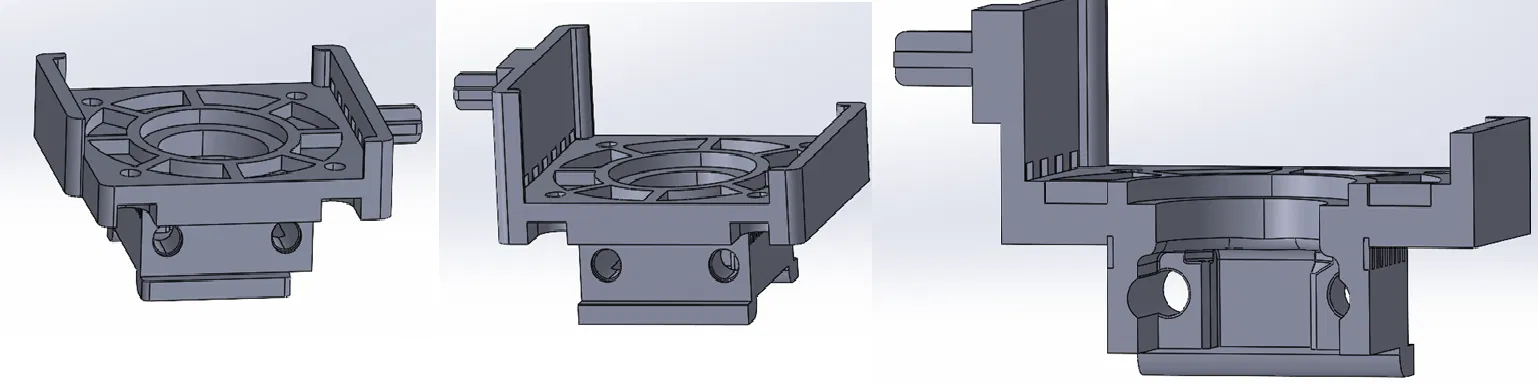

Mô hình Engine Bracket AXIS V2

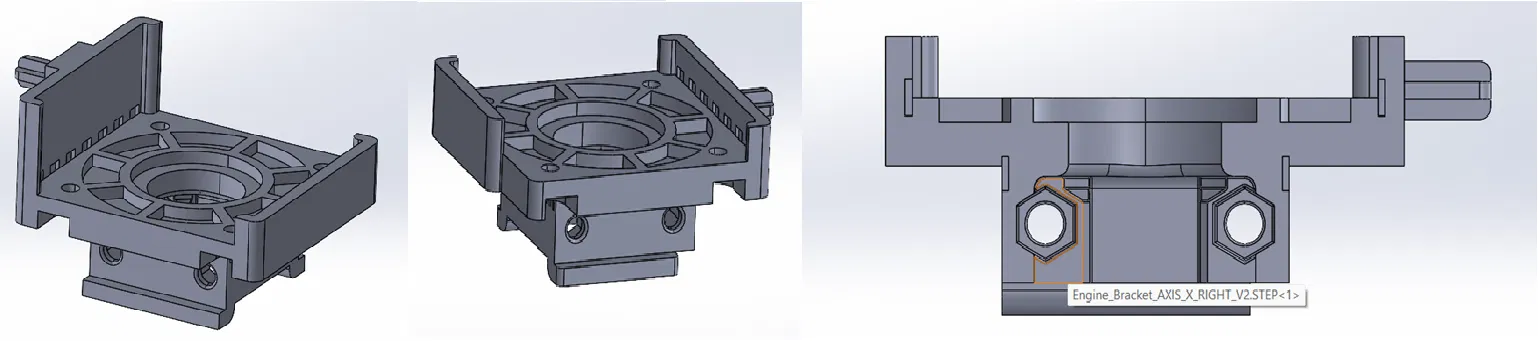

CẬP NHẬT: Mô hình Engine Bracket AXIS V2.1

---Cập nhật--- Đã thêm phiên bản mới: Engine Bracket AXIS V2.1

1. Bo tròn các cạnh
2. Tăng cường kết cấu

3. Thêm vát cạnh cho ốc Nylock DIN985 M3

   Phần giá đỡ trục X này khác biệt so với bản gốc. Nó không bị treo lơ lửng và chiều dài các thanh dẫn hướng đã được tăng lên.

----Những gì bạn cần----- ---Chất liệu: ABS/ABS_GF/ASA/POM

1. Ốc Nylock DIN985 M3 x8 cái và vít DIN 7991 A2 M3X16 x1 cái
2. Cây lục giác 2mm
3. Kìm x1 cái
4. Keo dán sắt (Super Glue) x1 cái

------Các bước thực hiện-----

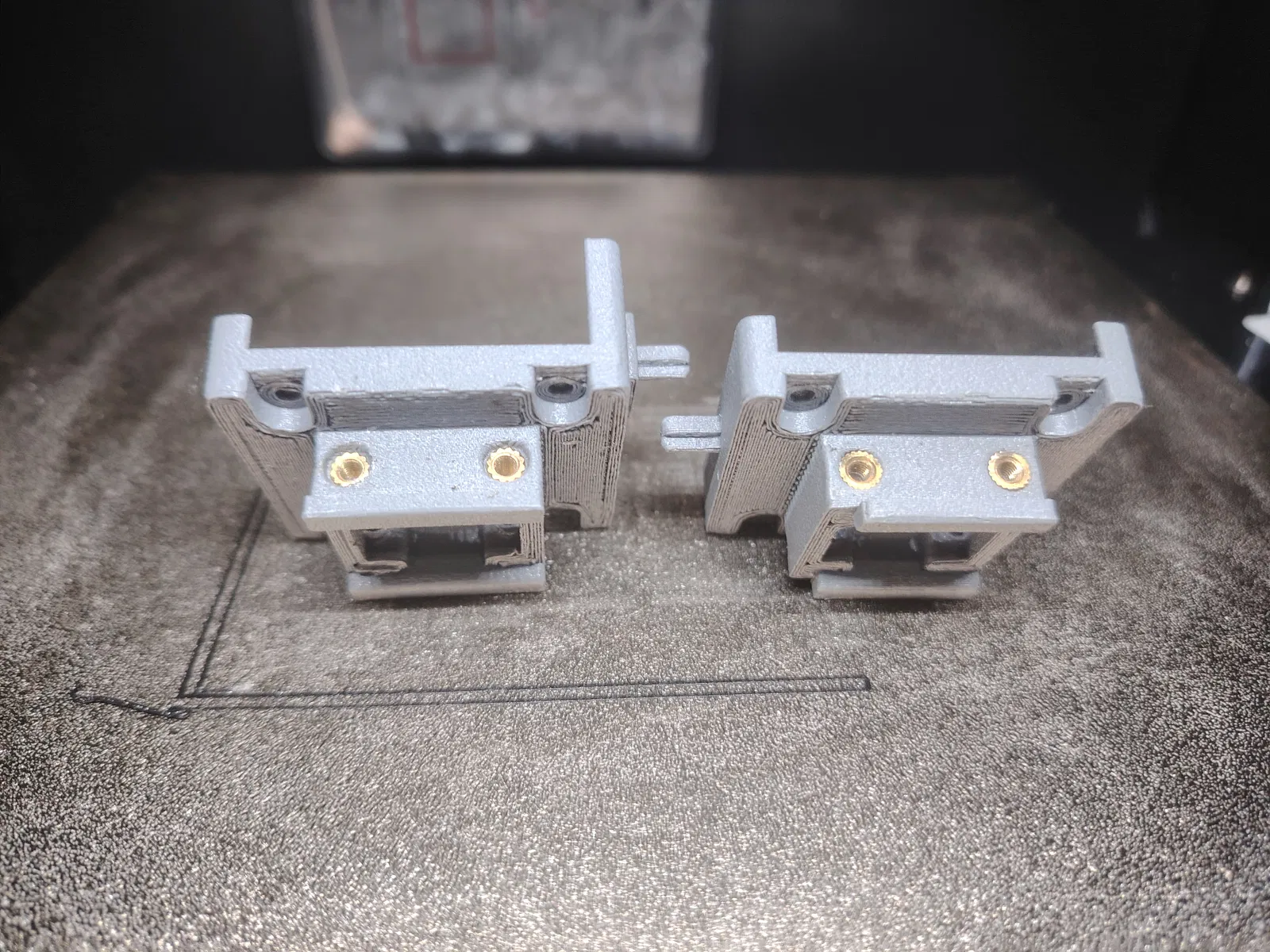

1. Vặn ốc vào vít sao cho mặt sau của ốc hướng về phía mô hình lục giác.
2. Sử dụng kìm và vít để ấn ốc vào các khe của mô hình. Do khớp rất chặt nên bạn cần dùng một chút lực.
3. Đẩy ốc ngược ra ngoài.
4. Dùng cây lục giác 2mm như trong ảnh, xoay ốc và bôi keo dán vào các cạnh.
5. Lặp lại bước 2.
6. Căn chỉnh ốc với vít theo ý muốn sao cho cân bằng trước khi keo khô.
